YASKAWA AC Drive G7 系列(型号 CIMR-G7U)
时间: 2025-11-07浏览次数:
YASKAWA AC Drive G7 系列(型号 CIMR-G7U)

YASKAWA AC Drive G7 系列(型号 CIMR-G7U)

基础信息与安全核心准则
1.定位
G7 系列交流驱动器(型号 CIMR-G7U)的核心技术文档,系统覆盖产品安全规范、型号规格、安装接线、操作模式、参数设置、试运行与维护、故障排查等全生命周期使用内容,目标受众为经过培训的授权人员(安装员、维护工程师等),需严格遵循手册指导以确保设备安全稳定运行。

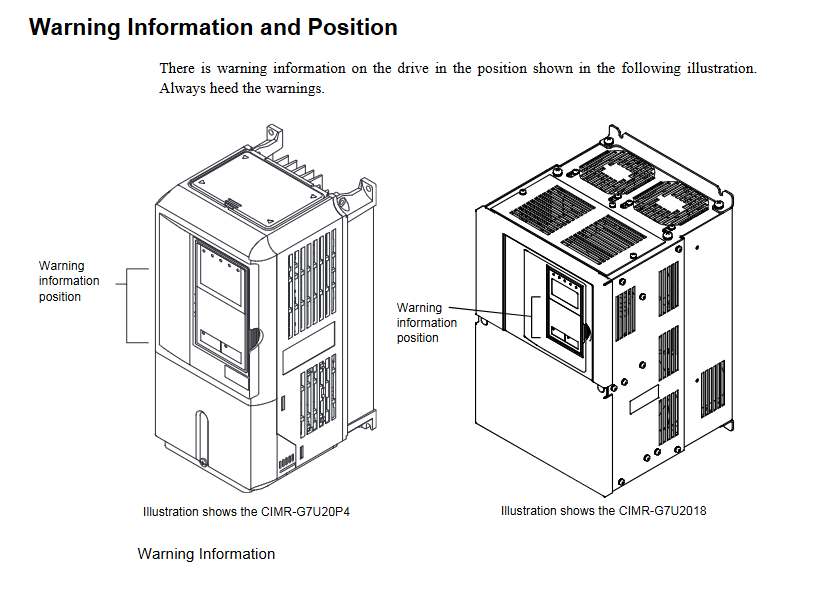

2. 不可违反的核心安全规范
(1)电气安全
断电操作铁律:接线、拆卸盖板(端子盖、前盖)、触摸电路板前,必须断开所有电源,且等待内部电容放电(至少 5 分钟,直至 CHARGE 指示灯熄灭),放电完成后需测量直流母线电压(低于 50Vdc)确认安全,避免电击、。
禁止带电操作:严禁带电连接 / 断开接线、插拔数字操作器,禁止在电源开启时移除防护盖板,否则可能导致电击或设备短路、。
电源匹配要求:通电前必须确认驱动器额定电压与输入电源一致(200-240V 级 / 380-480V 级),否则可能引发火灾或设备烧毁、。
(2)设备保护与操作限制
禁止改装与耐压测试:不得擅自修改驱动器本体或电路(改装将直接导致质保失效),不得对任何部件进行耐压测试 —— 设备含敏感半导体器件,高压会造成不可逆损坏、、。
输出端限制:输出端子(U/T1、V/T2、W/T3)不得连接交流电源、移相电容、LC/RC 噪声滤波器或电磁接触器(运行中闭合接触器会产生浪涌电流,触发过流保护)、、、。
静电防护:接触控制板或 CMOS IC 时,必须遵守 ESD(静电放电)流程(如佩戴防静电手环),避免静电损坏电路、。


产品型号与收货确认

1. 型号体系与规格分类
G7 系列驱动器按电压等级和防护类型划分,覆盖不同功率需求,核心参数如下:
分类维度 具体规格 备注
电压等级 200-240V(3 相):最大电机容量 0.4kW-110kW;380-480V(3 相):0.4kW-300kW 型号中 “2” 代表 200-240V 级,“4” 代表 380-480V 级(如 CIMR-G7U20P4 为 200V 级 0.4kW)、
防护类型 开放式机壳(IEC IP00):需安装在控制柜内;封闭壁挂式(IEC IP20/NEMA 1):可直接壁挂安装 封闭型需安装顶部防护盖以满足 IP20 要求、
输出容量 200V 级:1.2kVA(0.4kW)-160kVA(110kW);480V 级:1.4kVA(0.4kW)-460kVA(300kW) 需匹配电机额定容量(推荐 50%-100% 驱动器容量)、
2. 收货检查与准备
(1)必查项目
型号与外观:核对包装标签型号与订单一致,检查驱动器外壳无碰撞、划痕,端子无变形,数字操作器无破损、。
零部件完整性:确认包装内含驱动器本体、数字操作器、端子盖、固定螺丝(M3/M3.5 等)、安装手册(中英文各 1 份),若缺失或损坏需立即联系供应商、。
(2)安装前准备
工具清单:十字螺丝刀(M4/#1/#2)、一字螺丝刀(刃厚 0.4mm / 刃宽 2.5mm)、剥线钳、6mm 扳手(螺柱拧紧扭矩 0.5-0.7N・m)、压线钳(压接端子用)、。
环境确认:安装面需为金属等不燃材料,远离油雾、粉尘、放射性物质、腐蚀性气体,环境温度 / 湿度符合要求(开放式:-10~+45℃,≤95% RH;封闭式:-10~+40℃,≤95% RH)、。


安装与接线全流程规范

1. 安装关键要求
(1)安装位置与空间
安装方向:必须垂直安装,避免水平或倾斜安装(会降低散热效率,导致过热)。
散热空间:单台安装需预留最小空间 —— 水平方向 50mm、垂直方向 120mm;多台并排安装时,若间距不足需在控制柜内加装冷却风扇或空调,确保进风温度≤45℃、。
特殊注意:18.5kW 及以上型号需预留吊环螺栓和主电路线缆空间,15kW 及以下封闭型安装前需拆除顶部 / 底部防护盖以满足散热需求。
(2)盖板拆卸与复位

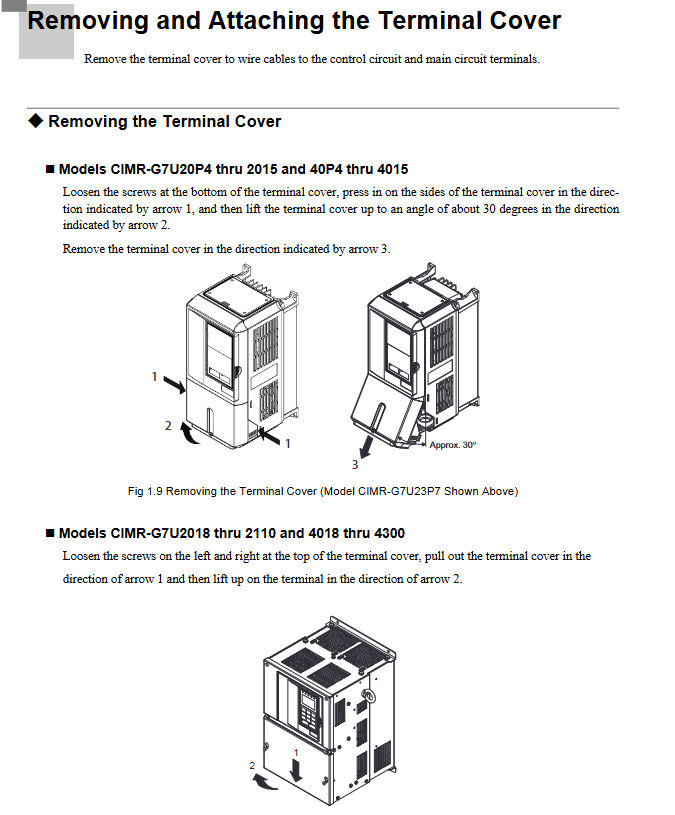

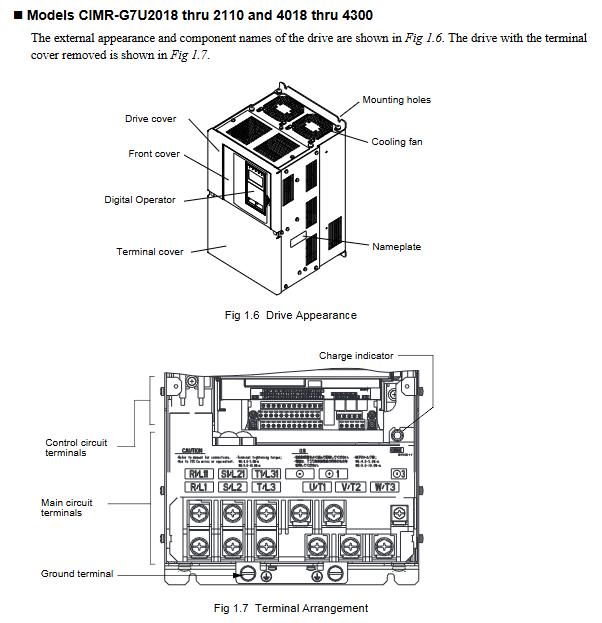

端子盖拆卸:小功率型号(20P4-2015/40P4-4015):松开底部螺丝,按压两侧并向上掀起 30° 后取下;大功率型号(2018-2110/4018-4300):松开顶部左右螺丝,向外拉出后向上抬起、。
数字操作器拆卸:按压操作器侧面卡扣,向上抬起即可取下,安装时需先装前盖再装操作器,避免接触不良导致故障、。
2. 接线规范(主电路 + 控制电路)

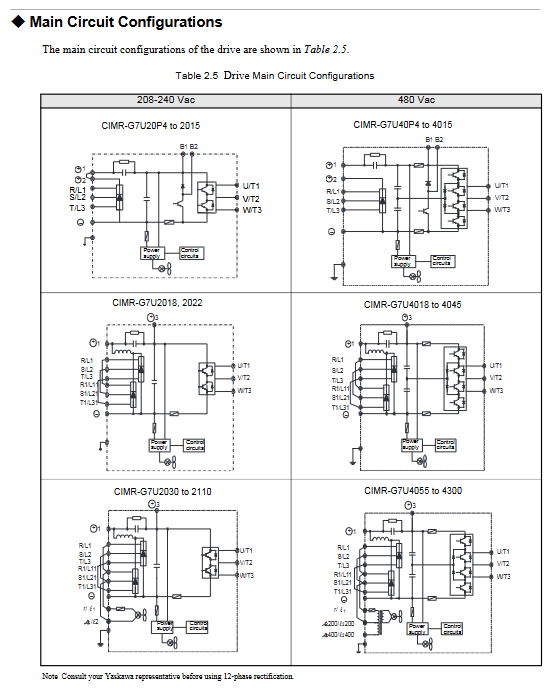

(1)主电路接线
线缆规格:根据型号选择适配线缆(如 200V 级 0.4kW 型号主电路推荐 2mm²(14AWG)线缆,480V 级 300kW 型号需用 325mm² 线缆),需使用 UL 认证的铜导线(75℃耐温)、。
端子扭矩:不同端子螺丝扭矩不同,如 M4 螺丝 1.2-1.5N・m、M8 螺丝 9.0-10.0N・m,过松易发热起火,过紧易损坏端子、。
接地要求:200V 级接地电阻≤100Ω,480V 级≤10Ω,接地线缆需独立(不与焊机、电动工具共用),长度尽可能短,多台驱动器接地避免形成环路、、。
(2)控制电路接线
线缆要求:使用屏蔽双绞线(推荐 0.75mm²/18AWG),与主电路线缆分开布线(间距≥30cm),屏蔽层单端接驱动器接地端子(E (G))、。
端子功能:数字输入端子(S1-S12)为 24Vdc/8mA 光耦隔离,用于正反转、故障复位等;模拟输入端子(A1-A3)支持 0-±10V/4-20mA 信号;继电器输出端子(MA/MB/MC 等)容量为 250VAC/30VDC/1A、、。
接线检查:完成后需确认无导线断头接触其他端子、无异物残留、螺丝紧固,禁止用蜂鸣器检测控制电路。


操作模式与数字操作器

1. 核心操作模式
驱动器包含 5 种核心模式,覆盖参数设置、运行监控、自整定等需求:
模式名称 核心功能 操作场景
驱动模式(Drive) 监控运行数据(频率、电流、电压)、查看故障信息、执行启停操作 日常运行监控、故障排查
快速编程模式(Quick) 设置基础参数(控制方式、频率参考源、加减速时间、电机额定参数) 首次试运行,快速配置核心参数
高级编程模式(Adv) 查看 / 修改所有参数(PID、转矩补偿、载波频率等) 复杂应用场景(如 PID 控制、多段速运行)需精细调整参数
验证模式(Verify) 仅显示与出厂默认值不同的参数 确认参数修改结果,避免遗漏
自整定模式(A.Tune) 自动校准电机参数(旋转自整定 / 静止自整定) 矢量控制前,确保驱动器匹配电机特性(需断开电机负载)
2. 数字操作器使用
(1)按键功能
核心按键包括:LOCAL/REMOTE(切换本地 / 远程控制)、MENU(模式选择)、ESC(返回上一级)、JOG(点动运行)、FWD/REV(正反转选择)、RUN/STOP(启停)、DATA/ENTER(确认输入)。
故障复位:当驱动器报故障时,按下 Shift/RESET 键可复位(需先确认故障原因)、。
(2)指示灯含义
FWD/REV:亮起表示当前为正 / 反转指令;ALARM:常亮为故障,闪烁为报警;RUN:常亮为运行中,闪烁为减速中;STOP:常亮为停止,闪烁为频率低于最小输出频率、、。


参数设置核心内容

1. 必设基础参数
首次使用需优先配置以下参数,确保设备正常运行:
参数编号 参数名称 功能描述 出厂默认值(200V 级 0.4kW)
A1-02 控制方式选择 0=V/f 控制,2 = 开环矢量控制 1(默认),3 = 磁通矢量控制 2
b1-01 频率参考源选择 0 = 数字操作器,1 = 控制端子(模拟输入) 1
b1-02 运行命令源选择 0 = 数字操作器,1 = 控制端子(触点信号) 1
C1-01 加速时间 1 从 0 到最大频率的加速时间(秒) 10.0s
C1-02 减速时间 1 从最大频率到 0 的减速时间(秒) 10.0s
E1-01 输入电压设置 驱动器额定输入电压(200V 级设 200V,480V 级设 400V) 200V
E2-01 电机额定电流 电机铭牌上的额定电流(安培) 1.90A
L1-01 电机过载保护选择 1 = 标准风扇冷却电机保护(默认),3 = 矢量电机保护 1
2. 功能参数关键说明
自整定参数(T1 系列):T1-01 设 0 = 旋转自整定(电机空载运行校准),1 = 静止自整定(电机不转,仅测部分参数),需输入电机铭牌参数(功率、电压、频率、极数)、、。
PID 控制参数(b5 系列):b5-01 设 1=PID 使能,b5-02 = 比例增益(默认 1.00),b5-03 = 积分时间(默认 1.0s),用于压力、流量等闭环控制、。
转矩补偿参数(C4 系列):C4-01 = 转矩补偿增益(默认 1.00),低负载振动时增大,低转速转矩不足时增大。


试运行与维护

1. 试运行流程
(1)无负载试运行
确认接线无误后通电,检查数字操作器显示正常(无故障代码);
切换至 LOCAL 模式,设置低频率(如 5Hz),按下 RUN 键,确认电机转向正确(反转则调换输出端子 U/T1、V/T2 任意两根);
逐步提升频率至额定值,监控输出电流(应无异常波动),按下 STOP 键确认减速正常、。
(2)负载试运行
断电后连接电机与负载,确保机械系统无卡阻;
从低频率(10% 额定频率)开始运行,检查负载运行平稳性,无异常噪音或振动;
逐步提升至工作频率,确认输出电流≤电机额定电流,若出现过流 / 过载,需调整加减速时间或检查负载、。
2. 维护与保养
(1)日常检查
检查驱动器无异常噪音、异味,散热风扇运行正常;
确认数字操作器显示正常,无故障 / 报警代码;
检查端子螺丝无松动,线缆无老化破损、。
(2)定期维护(每 6 个月 - 1 年)
清洁驱动器内部灰尘(用压缩空气,压力≤0.3MPa);
检查冷却风扇轴承磨损(异响则更换);
测量主电路电容容量(低于初始值 80% 需更换)、。


常见故障处理

故障代码 故障原因 解决措施
OC 输出短路、电机过载、加速时间过短 检查输出线缆是否短路,减轻负载,延长加速时间(C1-01)
UV 输入电压过低、电容放电不完全、电源波动 确认输入电压符合要求,等待电容完全放电(≥5 分钟),加装稳压设备
OL1 电机过载(超过热保护时间) 减轻负载,检查电机散热,调整 L1-02(过载保护时间)
PGO PG(编码器)断线、接线错误 检查 PG 线缆连接,确认 PG 型号与参数 F1-01(PG 脉冲数)匹配
