YASKAWA U1000 系列 24V 电源选件（PS-U10L/PS-U10H）
时间: 2025-11-07浏览次数：
YASKAWA U1000 系列 24V 电源选件（PS-U10L/PS-U10H）
YASKAWA U1000 系列 24V 电源选件（PS-U10L/PS-U10H）
核心概述
该文档是安川 U1000 系列 24V 电源选件（型号 PS-U10L/PS-U10H）的安装手册，核心介绍了选件的功能、适配驱动器、安装流程、操作验证及安全规范，为用户提供从收货检查到售后保障的全流程指导，适用于专业安装与维护人员。
选件核心参数与适配范围
1. 选件型号与功能定义
型号标识：该选件包含两个型号 ——PS-U10L 和 PS-U10H，名称中的 “24V Power Supply” 明确其核心功能：在驱动器主电路无电源时，为控制电路单独提供 24V 直流电源，仅支持控制电路供电，无法为驱动器主电路供电2-5、2-8、2-89、。
核心用途：借助该选件，用户可在主电源断开状态下，实现网络通讯访问、数字操作器导航、I/O 数据读取及故障 / 参数数据查看；若需修改参数，需将驱动器参数 o2-19（UV 状态下参数写入选择）设置为 “1（启用）”，否则即使控制电路通电也无法修改参数2-91、。
2. 适配驱动器型号与软件版本
根据文档表 1（Compatible Drive Models），选件与驱动器的适配关系如下：
选件型号 适配驱动器系列 驱动器型号标识（关键字符） 备注
PS-U10L U1000、U1000L、Z1000U 型号中含 “2”（如 CIMR-U2、CIMR-Z2） 需驱动器软件版本达标
PS-U10H U1000、U1000L、Z1000U 型号中含 “4”（如 CIMR-U4、CIMR-Z4） 需驱动器软件版本达标
软件版本要求具体为：U1000 系列需 S5171、S1017 及以上；U1000 起重机专用型号需 S6412 及以上；U1000L 系列需 S6213 及以上，若驱动器版本不满足，可能导致选件无法正常工作2-96、。
3. 选件关键规格与认证
文档第 42 页（Table 4 Option Specifications）明确选件技术参数，同时标注其符合的安全认证标准：
电气参数：输入工作电压 24Vdc±20%（范围 19.2V-28.8V），输入电流 1.9A，功耗 38W，断电后输出保持时间超过 50ms；
环境参数：工作温度 - 10℃~+50℃（14℉~122℉），短期运输存储温度 - 20℃~+60℃（-4℉~140℃），重量 0.2kg（0.4lbs.），安装环境需与驱动器环境规格匹配2-431、；
认证标准：符合 UL（美国 / 加拿大）、CE（欧洲）认证，其中 UL 认证依据 UL508C 标准，CE 认证符合《低电压指令》（2006/95/EC）和《EMC 指令》（2004/108/EC），遵循 IEC/EN 61800-5-1、EN 61800-3 等 harmonized standards2-431、2-499、。
安装核心流程
1. 收货与准备
检查内容：确认选件无运输损坏、型号匹配，包装含连接电缆、螺丝（M3）、螺柱、扎带、安装手册等（数量详见手册第 10 页）。
必备工具：十字螺丝刀（M4/#1/#2）、一字螺丝刀（刃厚 0.4mm / 刃宽 2.5mm）、剥线钳、6mm 扳手（拧紧扭矩 0.5-0.7N・m）。
2. 安装方式与步骤
安装分类：根据驱动器型号分为 A-F 六种方式（如 U1000 20028-20081 适配方式 A），核心差异在于固定方式（仅螺丝 / 螺丝 + 螺柱）和线缆连接接口（CN1 直接连接 / CN19 转接）。
通用步骤：
断开驱动器电源，等待电容放电（至少 5 分钟，直至 CHARGE 灯熄灭），拆除操作器、前盖、端子盖。

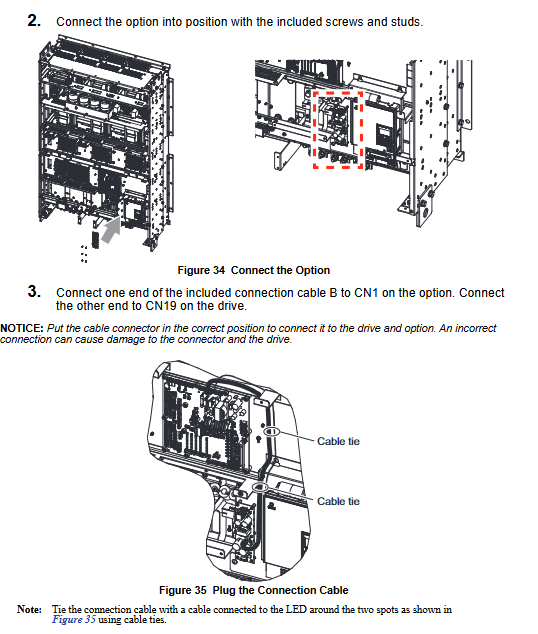

按对应方式固定选件（螺丝 / 螺柱），连接选件与驱动器线缆（CN1 或 CN19 接口）。
复位驱动器盖板与操作器，避免线缆受压。
连接外部 24V 电源至选件端子 TB1（24=+24V、0=0V、FE = 接地），端子螺丝拧紧扭矩 0.22-0.25N・m。
3. 接线要求
线缆规格：推荐 0.75mm²（18AWG）屏蔽线，单股线适配 0.25-1.5mm²，压接端子适配 0.25-0.5mm²。
安全规范：外部电源需选用 UL Class 2 认证电源，线缆屏蔽层需接地，避免与其他线路干扰。
操作验证与安全规范
1. 运行验证
验证步骤：1. 给驱动器通电，确认外部 24V 电源接入；2. 断开驱动器主电源，控制电路应持续供电；3. 选件红色 LED 亮起为正常，驱动器操作器短暂显示 “Fdv” 或 “AUv”（欠压提示）。
异常处理：无上述提示需检查接线，仍异常则可能为选件或驱动器故障。
2. 核心安全规范
电气安全：断电后需等待电容放电，禁止带电接线 / 拆线；仅授权人员操作，禁止修改驱动器本体或电路。
防火与防损坏：端子螺丝扭矩需达标，避免松动 / 过紧；使用屏蔽控制线，避免静电损坏电路；不使用易燃材料固定设备。
特殊警示：避免接触卤素类消毒剂，不使用熏蒸处理的木质包装存放。
