Yokogawa AQ1210 系列 OTDR 多字段测试仪
时间: 2025-11-05浏览次数：
Yokogawa AQ1210 系列 OTDR 多字段测试仪
Yokogawa AQ1210 系列 OTDR 多字段测试仪
适用设备

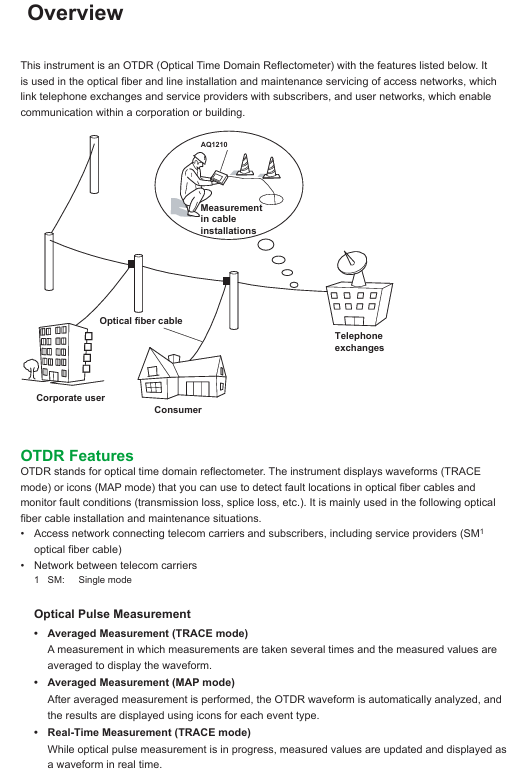

AQ1210A、AQ1215A、AQ1210D、AQ1210E、AQ1215E、AQ1215F、AQ1216F 型号 OTDR（光时域反射仪），主要用于接入网和用户网络的光纤线路安装与维护，可检测光纤故障位置、监测传输损耗、熔接损耗等参数。
核心功能与操作
（一）OTDR 核心功能
光脉冲测量

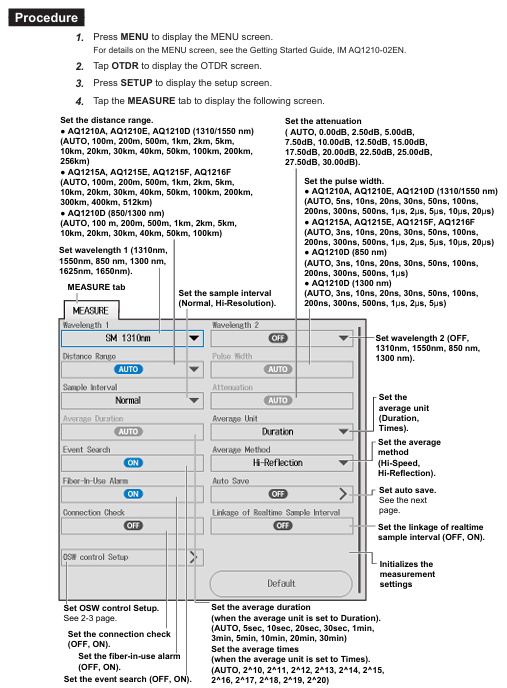

实时测量（TRACE 模式）：测量时实时更新并显示波形，可实时监测熔接损耗、回波损耗等事件，支持调整波长、距离范围等参数，MAP 模式下会自动切换为 TRACE 模式。
平均测量：
TRACE 模式：多次测量后取平均值显示波形，适用于检测被噪声掩盖的微弱事件。
MAP 模式：平均测量后自动分析 OTDR 波形，用图标展示各事件类型，支持预设合格 / 不合格判断条件，以颜色标识结果。
多波长测量：单次操作可测量 1310nm 和 1550nm（或 850nm 和 1300nm）两种波长，先测 1310nm（或 850nm），再自动切换至另一波长。
测量前自动检查：
在用光纤报警：检测待测光纤是否存在通信光，避免影响正常通信，若存在则弹窗提示是否继续。
连接检查：检测设备与光纤连接状态，未正确连接时阻止 OTDR 端口发光。
数据显示
TRACE 模式（波形显示）：横轴为距离、纵轴为损耗水平，可缩放、移动波形，波形上标注检测到的损耗或反射事件（如连接器、熔接点、弯曲点等）。
MAP 模式（图标显示）：用不同图标展示连接点、弯曲段、开路端等事件的损耗和反射，按从测量起点到开路端的顺序排列，清晰呈现事件位置与距离。
数据分析
标记分析（TRACE 模式）：手动用光标和标记测量两点间距离、熔接损耗、回波损耗等，支持 4 点、6 点标记等多种测量方式。
事件分析：自动检测波形中的所有事件，显示事件类型（如正 / 负熔接损耗、反射、弯曲损耗等）及分析结果（距离、损耗值等），支持手动编辑事件（插入、删除、调整标记位置）。
合格 / 不合格判断：预设熔接损耗、回波损耗、每公里损耗、总损耗等阈值，自动判断测量值是否达标，TRACE 模式中合格项标绿、不合格项标红，MAP 模式用颜色标识图标。
文件功能：支持保存测量数据（.SOR 格式，含波形、条件、事件列表）、报告（.PDF 格式）、系统设置（.CFG 格式）、屏幕截图（.BMP/.JPG 格式），可存储至内置内存（约 256MB）或 USB 设备，支持文件复制、删除、重命名及报告生成（可选择包含测量条件、波形、事件列表等内容）。
（二）实用工具功能
光源（Light Source）：生成特定波长测量光（如 AQ1210A 支持 1310nm、1550nm），用于光纤损耗测量或标识，可输出连续光（CW）或调制光（如 270Hz、1kHz）。
可见光光源（/VLS 选项）：650nm 波长可见光，用于目视检测光纤断点、检查多芯光纤的纤芯，支持 CW 和 2Hz 调制模式。
光功率计（/SPM//HPM//PPM 选项）
标准光功率计（/SPM）：800-1700nm 波长范围，测量光纤损耗或通信设备光信号功率。
高功率光功率计（/HPM）：最大测量 + 27dBm 高功率，用于高功率场景损耗测量。
PON 光功率计（/PPM）：同时测量 1310nm/1490nm/1550nm 三种波长的无源光网络（PON）光功率。
支持日志功能，记录短期光功率稳定性，生成 CSV 格式日志文件，计算最大值、最小值、平均值。
功率检查器（/PC 选项）：通过 OTDR 端口检测待测光纤中通信光的存在及功率值，测量波长涵盖 1310nm、1490nm 等常用波段。
光纤端面检查（/FST 选项）：连接横河指定光纤检查探头，拍摄光纤端面状态并在设备屏幕显示，可保存图像，对端面接触区、包层区、纤芯区分别进行合格 / 不合格判断（符合 IEC 61300-3-35 标准）。
光开关控制：连接兼容的光开关盒（如 AQ3550，1×12 端口配置），可在光脉冲测量中切换测量光路径，多芯测量时自动切换目标通道。
（三）应用功能
智能映射器（OTDR Smart Mapper）：单次操作自动用不同脉冲宽度重复平均测量，完成后自动分析事件，支持 MAP/TRACE 模式显示，MAP 模式用图标呈现线路事件，TRACE 模式结合多脉冲宽度波形提升测量精度。
多芯光纤测量（Multi-Fiber Project）：以 “项目” 管理多芯光纤测量所需的条件、纤芯信息等，支持实时测量、平均测量、光功率测量、光纤检查探头操作，自动保存各纤芯测量结果至对应文件夹，避免漏测。
自动损耗测试（Auto Loss Test）：两台设备分别作为光源和光功率计，自动切换 1310nm、1550nm 波长测量光纤损耗；单台设备可通过环回模式（OTDR 端口与 OPM 端口连接）测试光纤损耗。
多芯损耗测试（Multicore Loss Test）：两台设备分别设为主机（光功率计）和从机（光源），主机创建项目并传输至从机，通过信号传输光纤同步信息，批量测量多芯光纤损耗，支持中断后从下一芯继续测试。
高级分析（Advanced Analysis）
多轨迹分析：加载最多 4 个波形同时显示对比，可调整各波形垂直位置。
双向轨迹分析：结合从光纤两端测量的波形，精准测量不同背向散射水平光纤的熔接损耗。
差分轨迹分析：加载两个波形，显示其差值波形，用标记测量差值波形的损耗和距离。
区段分析：设置起点（S）、终点（E）标记，测量指定区段回波损耗和总损耗，支持设置参考点（B）计算回波损耗。
（四）系统设置与维护
系统设置：可配置电源节省模式（屏幕亮度、自动休眠）、网络（LAN/WLAN，支持远程控制和数据传输）、语言、启动界面（TRACE/MAP/ 设置信息）、屏幕颜色（彩色 1 / 彩色 2 / 黑白）、操作锁定（PIN 码限制激光输出、模式切换等操作）、过期日期（到期提示校准或锁定设备）。
故障排除与更新：提供常见故障解决方案、错误代码说明，支持通过 USB 更新固件，可恢复出厂设置（分 “重置设置” 和 “重置设置并删除用户文件” 两种），支持添加可选功能许可证。
维护与存储：定期进行机械检查和操作检查，存储时需避免高温、潮湿、振动环境，电池组需按专用手册规范操作。
安全与使用规范
安全警示：测量时光源端口会发光，不可断开连接的光纤，避免光直射眼睛导致视力损伤；未连接光纤时需关闭光源端口盖。
操作规范：使用前需通读手册，严格按步骤设置测量条件、执行测量；USB 设备读写时不可拔插或断电，避免数据损坏；光纤连接需检查是否正确，防止设备或光纤损坏。
商标声明：Microsoft、Google Chrome、Adobe、Bluetooth 等为对应公司注册商标，手册中省略 ® 和 TM 符号。
关键表格汇总
（一）各型号光源波长（部分）
型号 测量光波长
AQ1210A 1310nm、1550nm
AQ1215A 1310nm、1550nm
AQ1210D 1310nm、1550nm、850nm、1300nm
AQ1210E 1310nm、1550nm、1625nm
（二）文件格式说明
扩展名 描述
.SOR 光脉冲测量结果（含测量 / 分析条件、波形、事件列表）
.PDF 当前波形或已存文件的报告格式
.CFG 设备系统设置（设备、连接等）
.BMP/.JPG 设备屏幕截图
.SOZ 同时测量的多个波形
.SMP Smart Mapper 功能测量的波形
（三）警示符号含义
符号 + 文字 含义
WARNING 提示可能导致严重或致命伤害的操作 / 条件及预防措施
CAUTION 提示可能导致轻微伤害、设备损坏或数据丢失的操作 / 条件及预防措施
Note 提示设备正确操作的重要信息
