Yokogawa DLM5000HD 系列高清示波器
时间: 2025-11-05浏览次数：
Yokogawa DLM5000HD 系列高清示波器
Yokogawa DLM5000HD 系列高清示波器
概述
本文档是横河电机（Yokogawa）DLM5034HD、DLM5038HD、DLM5054HD、DLM5058HD 系列高清示波器的用户手册（第 2 版，2024 年 7 月发布），旨在指导用户正确操作该系列示波器，涵盖仪器使用方法、功能设置、维护等核心内容，同时提供了相关文档清单与联系信息，且手册内容会因仪器性能和功能升级而可能变更，最新版本需参考官网。
基础信息与注意事项
（一）文档与联系
相关文档：除本用户手册（IM DLM5058HD-02EN）外，还包含入门指南（含操作注意事项、故障排除等）、操作指南（基础操作步骤）、下载手册请求文档、中国专用文档、欧洲语言安全手册等，部分手册需从官网下载。
全球联系：文档编号 PIM 113-01Z2 提供全球横河办事处联系信息，方便用户获取技术支持。
（二）重要注意事项
内容变更：手册内容可能未经提前通知更改，需通过官网查看最新版本。
界面差异：手册中的图示可能与实际屏幕显示存在差异。
版权保护：未经横河许可，严禁复制或转载手册全部或部分内容。
软件声明：产品的 TCP/IP 软件及相关文档基于加州大学董事会授权的 BSD 网络软件开发。
商标说明：Microsoft、Windows、Adobe、Acrobat 等为对应公司注册商标，DLM 为横河电机注册商标，手册中省略 ® 和 TM 符号。
仪器基础设置
（一）型号与符号规则
型号差异：手册主要讲解 8 通道型号操作，不同型号（4 通道 / 8 通道）的通道设置存在差异，如 8 通道型号支持 CH1-CH8，4 通道型号仅支持 CH1-CH4。
符号区分：前缀 “k” 表示 1000（如 100 kS/s，采样率），“K” 表示 1024（如 720 KB，文件大小）；操作步骤中加粗字符代表面板按键、软键及屏幕菜单选项。
（二）安全警示分类
WARNING：提示可能导致严重或致命伤害的操作或情况，及预防措施。
CAUTION：提示可能导致轻微伤害、仪器损坏或数据丢失的操作或情况，及预防措施，同时包含法语对照说明。
Note：提示仪器正确操作的重要信息。
核心功能操作指南
（一）垂直与水平控制

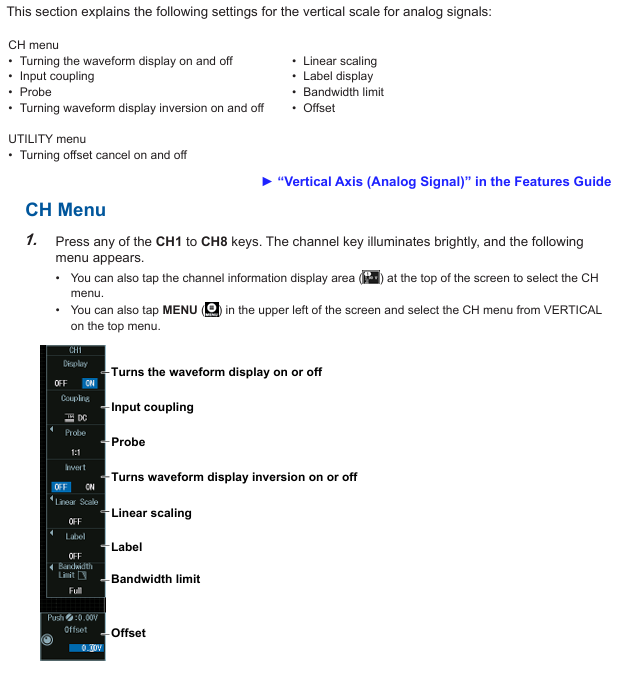

模拟信号通道配置（CH 菜单）
基础设置：可控制波形显示开关、输入耦合（AC/DC/DC50）、探头参数（衰减比等）、波形反转、线性缩放、标签显示、带宽限制、偏移等。输入耦合为 AC 时，低频信号或低频分量可能被衰减，需注意信号监测完整性；DC50 模式则通过 50Ω 显示信号的 DC 和 AC 分量。
安全限制：1MΩ 输入最大电压为 300 Vrms 或 400 Vpeak（100kHz 及以下），50Ω 输入最大电压为 5 Vrms 或 10 Vpeak，超压可能损坏输入部分；更改输入耦合时需注意下次波形采集时的实际耦合状态变化。
偏移取消：通过 UTILITY 菜单的系统配置可开启 / 关闭偏移取消功能，且偏移设置适用于所有输入耦合模式，探头衰减改变时，垂直刻度会按新衰减比缩放，偏移值超范围时会自动调整至最值，恢复原垂直刻度后偏移值还原。
通道信息复制（CH UTIL 菜单）：可将一个通道的模拟信号输入设置复制到其他通道，需选择源通道与目标通道，8 通道和 4 通道型号可复制的通道范围分别为 CH1-CH8 和 CH1-CH4，复制时源通道呈浅灰色且不可单独选择，集体选中所有通道时源通道虽显示勾选但不执行复制。
逻辑信号设置（LOGIC 菜单）
基础功能：控制逻辑信号波形显示开关、位设置（显示开关、标签、阈值水平、噪声抑制等）、总线显示（开关、位分配、标签、格式等）、位与总线显示顺序、状态显示（开关、时钟源及极性等）、偏移校正。
采集限制：ACQUIRE 菜单中记录长度设为最大值时，LOGIC 端口 C（C0-C7）和 D（D0-D7）的波形无法采集。
阈值与噪声：701989 逻辑探头可设置阈值类型（All/Each），选择预设阈值会自动配置，更改后预设变为 “Userdef”；噪声抑制功能仅 701989 探头可用，且位设置中的电平与噪声抑制会同步到触发源为 Logic 时的设置。
垂直轴设置（SCALE/POSITION 旋钮）
模拟信号：按 CH1-CH8 键选择通道，SCALE 旋钮调节垂直刻度，按下旋钮进入 FINE 模式可高精度调节；POSITION 旋钮调节垂直位置，按下可将位置设为 0 div，调节时对应通道信息显示区会临时显示相关值，且有超范围提示。
逻辑信号：按 LOGIC 键使 SCALE 旋钮控制逻辑信号显示大小，POSITION 旋钮调节垂直位置，LED 会显示对应通道或逻辑信号的符号颜色。
全部开启 / 关闭（CH UTIL 菜单）：可集体显示或隐藏所有模拟信号通道波形，逻辑信号无此集体控制功能。
水平刻度设置（TIME/DIV 旋钮）：调节水平刻度灵敏度，控制时屏幕右上角临时显示时间刻度值与记录长度；◄POSITION►旋钮调节波形水平位置，同步移动触发位置，按下可将触发位置设为 50%，采集运行时调节可实时更新波形显示。
（二）触发功能
触发模式与保持时间（MODE 菜单）
触发模式：包括 Auto（满足触发条件或超时自动更新波形，超时为 100ms 或 10 个时间轴刻度对应时间的较大值，时间轴超阈值时启用滚动模式）、Auto Level（超时未触发时自动将触发电平设为触发源幅度中心值并触发）、Normal（仅满足触发条件时更新）、N Single（采集指定次数信号后停止并显示）、Single（按面板 SINGLE 键，触发后采集一次波形并停止）。
保持时间：通过 Holdoff 软键设置，防止误触发，可通过 jog shuttle 或屏幕数字键盘调节。
采集计数：N Count 模式下可设置采集波形数量，同样通过 jog shuttle 或屏幕数字键盘配置。
触发位置与延迟（◄POSITION►/DELAY 键）
触发位置：◄POSITION►旋钮调节，控制时屏幕顶部临时显示位置值，未采集波形时也可设置。
触发延迟：按 DELAY 键启用后，◄POSITION►旋钮调节延迟值，屏幕顶部临时显示，再次按 DELAY 键可切换回触发位置设置；延迟取消功能通过 UTILITY 菜单系统配置开启 / 关闭，开启时时间测量以触发位置为 0s（不应用延迟），关闭时以触发点为 0s（应用延迟），且延迟值不受水平刻度改变影响。
各类触发设置（EDGE/ENHANCED/B TRIG 菜单）
边缘触发（EDGE 菜单）：选择触发源（CH1-CH8/Logic/EXT/LINE），设置触发斜率、高频抑制、噪声抑制、触发电平，不同源（如 Logic 需设源位，EXT 需设探头衰减和输入范围）的设置项有差异；LINE 源仅触发上升沿。

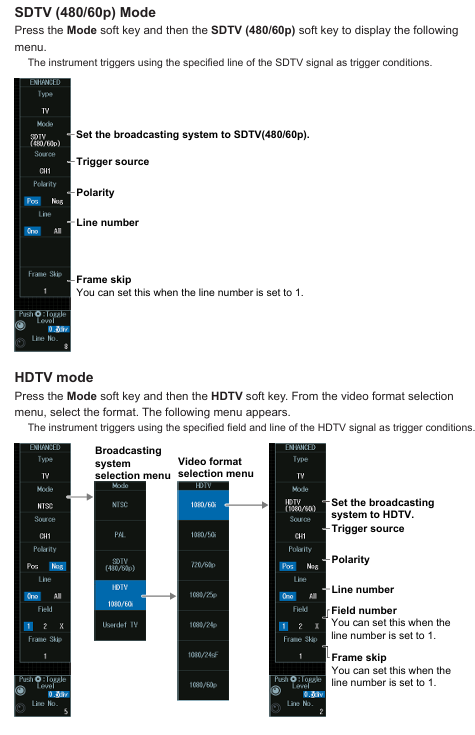

增强触发（ENHANCED 菜单）：包含多种类型，如多边缘触发 OR（选择触发源通道及斜率，设置各通道触发电平、高频 / 噪声抑制）、多输入模式触发（设时钟源、触发源模式与组合条件、时间条件等）、脉冲宽度触发（选源、极性、高频 / 噪声抑制、触发电平，设时间条件与参考时间，满足脉冲宽度与参考时间关系时触发），还有上升 / 下降时间触发、 runt 信号触发、超时触发、窗口触发等，部分触发类型（如总线信号触发）为可选功能。
组合触发（B TRIG 菜单）：设置触发 A 与触发 B 的组合方式（OFF/A Delay B/A to B (N)），A Delay B 模式下触发 A 满足后延迟指定时间，触发 B 满足时触发；A to B (N) 模式下触发 A 满足后，触发 B 满足 N 次时触发，且触发 A 和 B 可分别选择边缘触发或增强触发的多种类型（如总线信号触发），但触发 B 为窗口触发时时间限定固定为 None，无时钟源的模式触发条件无法选 True/False。
强制触发（FORCE TRIG）：按 SHIFT+B TRIG 键，即使不满足触发条件也可强制触发，也可通过屏幕菜单操作。
触发联动功能
触发动作（ACTION 菜单）：按 SHIFT+MODE 键进入，Action on Trig 模式下可设置触发时执行的动作（蜂鸣、打印、波形保存、邮件发送）、动作次数、邮件发送次数，执行时按 Exec 键，过程中可按 Abort 键终止；需注意打印设为 ON 且 Print To 为 Multi 时无法执行，邮件发送次数受动作次数和自身设定次数的较小值限制。
GO/NO-GO 判定（ACTION 菜单）：Go/Nogo AND/OR 模式下，设置动作次数、NO-GO 次数、参考条件（矩形区 / 波形区 / 多边形区 / 参数范围），执行判定时按 Exec 键，达到动作次数或 NO-GO 次数时停止；判定源波形不同，可选参考范围类型有差异，如 Logic 无法选矩形区和多边形区。
（三）波形采集
采集条件设置（ACQUIRE 菜单）：控制记录长度、高分辨率模式开关、采集模式（Normal/Envelope/Average）、采样模式（Real-time/Interpolation/Repetitive）、触发模式、采集计数（Normal/Envelope 模式）、衰减常数与平均次数（Average 模式）。不同采集模式适用场景不同，如 Envelope 模式显示波形包络，Average 模式显示平均波形；Repetitive 采样模式不适用于 Logic 触发源或记录长度≥2.5M 点的情况；记录长度影响采样率与观测时长，长记录长度可能增加计算和测量耗时，且不同内存选项型号的单次采集对应的记录长度范围不同。
波形采集控制（RUN/STOP/SINGLE 键）：按 RUN/STOP 键启动 / 停止采集，符合单次采集记录长度时等效于 SINGLE 键；按 SINGLE 键触发后采集一次波形并停止，触发模式自动设为单次，采集过程中按 RUN/STOP 键可终止。
（四）显示功能

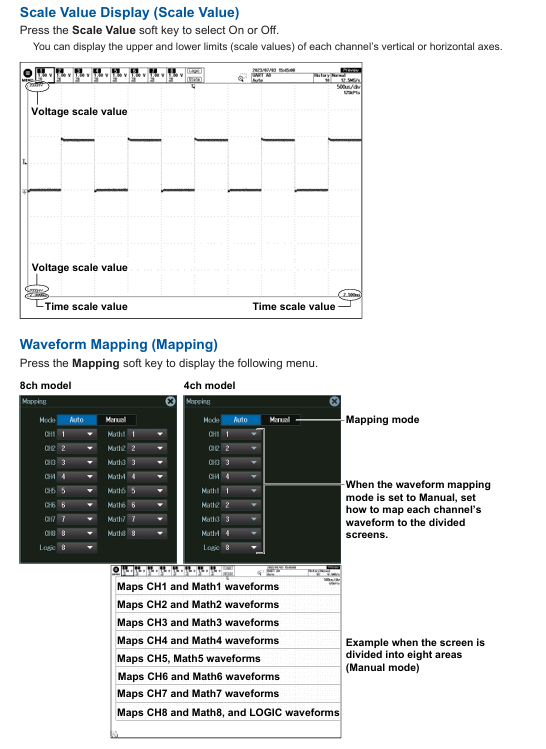

显示条件设置（DISPLAY 菜单）：控制显示格式（Auto/Single/Dual 等，自动分屏或固定分屏）、显示插值（OFF/nSine/Line/Pulse，不同模式适用信号类型不同，如 Logic 信号固定 Pulse 插值）、网格（Dot Grid/Line Grid 等）、刻度值显示开关、波形映射（8/4 通道型号的通道与屏幕区域映射，Auto 模式自动分配，Manual 模式手动设置）、颜色（波形、串行总线趋势颜色，网格、缩放框等强度）、波形强度（通过 jog shuttle 调节，累积模式下还可设置累积时间）。
累积功能（DISPLAY 菜单）：Accumulate 软键选择 OFF（显示单次采集波形）、Intensity（用强度表示累积频率）、Color（用颜色表示累积频率，15 级颜色从低到高为蓝 - 绿 - 黄 - 红 - 白），累积时间可调节；累积过程中，自动参数测量和 GO/NO-GO 判定基于最新波形，停止采集后累积停止，重启采集则清空并重新开始，更改显示格式时，累积中会清空并重启，停止累积则显示最新波形。
快照与清迹（SNAP SHOT/CLEAR TRACE 键）：按 SNAP SHOT 键将当前波形以白色快照形式保留在屏幕，直至清迹；按 CLEAR TRACE 键清空所有屏幕波形，采集过程中清迹会清空历史波形并重新开始采集。
背光调节（UTILITY 菜单）：系统配置中可调节亮度、设置背光自动关闭时间、开启 / 关闭自动关机、手动关闭背光（按任意键恢复），适应不同使用环境的视觉需求与功耗控制。
操作屏透明显示（UTILITY 菜单）：系统配置中开启后，设置菜单和对话框透明显示，可在查看背景波形的同时操作，透明度等级 1-5（等级越高背景越清晰），也可通过屏幕左下角图标快速开关透明模式。
（五）XY 波形显示
XY 波形显示设置（X-Y 菜单）：控制 XY 波形显示开关、X/Y 轴源波形（8 通道型号 XY1-XY2 对应 CH1-CH4/Math1-Math4，XY3-XY4 对应 CH5-CH8/Math5-Math8；4 通道型号 XY1-XY2 对应 CH1-CH4/Math1-Math4）、显示设置、测量源窗口（Main/Zoom1/Zoom2）、显示范围（起点 / 终点）、时域波形显示开关、分屏显示开关，最多显示 4 个 XY 波形，切换设置菜单需按 XY 软键。
光标测量与面积计算（X-Y 菜单）：Cursor 模式下设置垂直 / 水平光标位置，测量 ΔX、ΔY 等参数；Integ 模式下选择面积判定方法（Close/Loop/Trapezoid sum/Triangle sum）和极性（CW/CCW，顺时针 / 逆时针为正方向），计算 XY 波形面积。
（六）计算与参考波形
计算模式设置（MATH/REF 菜单）：选择计算或参考波形（8 通道型号 Math/Ref1-Math/Ref8，4 通道型号 Math/Ref1-Math/Ref4），设置模式为 OFF（不显示）、Math（显示计算波形）、Ref（显示参考波形）；需注意单模式采集时不显示计算波形，记录长度设为最大值时，Math/Ref2、4、6、8 无法使用。
计算功能（Math 模式）：支持加减乘运算（选择源波形）、滤波功能（延迟 / 移动平均 / IIR 低通 / 高通，设置延迟时间、加权点数、滤波阶数与截止频率等）、积分（选源波形、初始点）、计数运算（边缘计数 / 旋转计数，设置极性、触发电平、阈值等）、用户自定义计算（可选参数与运算符，设置标签、单位、缩放等），不同计算功能的源波形选择有特定范围限制，如 8 通道型号 Math1 的源波形为 CH1-CH4。
参考波形加载（Ref 模式）：加载参考波形（8 通道型号 Ref1 的源波形为 CH1-CH4/Math2-Math4 等），设置标签、显示参考波形信息、垂直位置，参考波形的源波形选择范围因型号和通道序号而异。
（七）FFT 分析
FFT 波形显示（FFT 菜单）：控制 FFT 波形显示开关、分析源波形（8 通道型号 CH1-CH8/Math1-Math8，4 通道型号 CH1-CH4/Math1-Math4）、FFT 条件（频谱类型 / 子类型、窗口、模式、单位等，部分类型需用户自定义计算选项）、分析范围（Main/Zoom1/Zoom2）、垂直 / 水平刻度值（Auto/Manual，手动模式设置中心 / 灵敏度或左右边界 / 中心与跨度）、FFT 点数，最多显示 4 个 FFT 波形（4 通道型号最多 2 个），切换设置菜单需按 FFT 软键。
FFT 波形测量（FFT 菜单）：Measure Setup 菜单选择测量模式（Marker/Peak/Parameter），Marker 模式设置测量项与光标位置；Peak 模式设置列表号、峰值检测阈值、峰谷差、测量范围，显示峰值频率与幅值；Parameter 模式（仅特定频谱类型可用）开启 / 关闭整体值测量，且 FFT 点数与显示点数可能因显示记录长度而调整，点数不足时会抽取数据，点数过多时会适配减少。
（八）测量功能
光标测量（CURSOR 菜单）：支持 ΔT（测时间，选源波形、测量项、光标跳跃、光标位置）、ΔV（测垂直值，选源波形、测量项、光标位置）、ΔT&ΔV（同时测时间与垂直值）、Marker（标记光标，选显示格式、源波形与测量项、光标跳跃、位置）、Degree（角度光标，选源波形、测量项、参考设置、光标跳跃、位置），不同光标类型的源波形选择范围因型号和功能而异，如 ΔV 光标仅支持 CH/Math 通道。
自动参数测量（MEASURE 菜单）：开启后选择测量源波形与测量项（如 Max/Min/P-P/Freq 等）、测量位置指示、参考电平、测量源窗口（Main/Zoom1/Zoom2）、测量范围（起点 / 终点），统计处理（Continuous/Cycle/History 模式，处理自动测量值的统计数据，如趋势图、直方图、列表显示）、增强参数测量（测量两个区域参数并计算，设置表达式、标签、单位等），测量项显示位置可通过 Indicator 软键选择并以光标指示，参考电平可设置近端 / 远端 / 中间值等，且滚动模式下部分功能（如统计处理、串行总线分析时）可能不显示自动测量值，停止采集后恢复。
（九）波形缩放
波形缩放（ZOOM1/ZOOM2 菜单）：控制缩放开关、缩放源波形、显示格式、缩放位置、主窗口显示方式、缩放倍数、自动滚动，最多缩放 2 个位置，ZOOM1/ZOOM2 键亮时，ZOOM 旋钮控制对应窗口波形，按下旋钮进入 FINE 模式高精度调节；自动滚动可设置滚动方向与速度，缩放位置可通过 jog shuttle 或屏幕数字键盘调节，且同时开启两个缩放窗口时，可联动控制缩放位置。
垂直缩放（ZOOM 菜单）：Vertical Zoom 软键设置垂直缩放的重置（集体初始化所有波形的缩放位置与倍数）、源波形、垂直缩放位置与倍数，单个波形可通过 RESET 键初始化，垂直缩放位置和倍数通过 jog shuttle 调节，按 SET 键切换调节项。
（十）波形搜索
基础搜索操作（SEARCH 菜单）：设置搜索类型（Edge/Pattern/Pulse Width/Timeout）、搜索条件（对应类型的源波形、斜率、电平、模式等）、搜索范围（起点 / 终点）、搜索跳过（OFF/Holdoff/Decimation，跳过指定时间或次数的搜索）、检测波形显示（标记显示、结果窗口选择）、执行搜索、检测点编号与缩放位置，搜索时显示配置与 ZOOM 菜单类似，搜索结果在结果窗口（Zoom1/Zoom2）中心显示，且搜索过程中无法进行波形采集或累积波形搜索。
各类搜索设置：Edge 搜索（选源波形、斜率、触发电平与滞后）、Pattern 搜索（选时钟源、触发源模式与组合条件、时间条件等）、Pulse Width 搜索（选源、极性、时间条件与参考时间）、Timeout 搜索（选源、极性、超时时间），不同搜索类型的源波形选择范围和条件设置项有差异，如 Pattern 搜索无时钟源时需设置所有 CH 和 Logic 信号的模式。
（十一）串行总线信号分析与搜索（SERIAL BUS 菜单，可选功能）
支持 FlexRay、CAN、CAN FD、LIN、CXPI、SENT、PSI5 Airbag、UART、I2C、SPI、用户自定义串行总线信号的分析与搜索，每种总线类型的设置包括：
总线设置：自动设置（配置源波形、位率、电平、滞后等）或手动设置（位率、采样点、通道分配等），自动设置可能无法适配部分输入信号，且源波形为 Math 通道时无法自动设置。
解码显示：设置显示格式（Hex/Label/Symbol 等，Symbol 需加载物理值 / 符号定义文件）、显示位置（Auto/Manual）。
列表 / 趋势显示：列表显示分析结果（序号、ID、数据等），可设置列表大小、显示位置、缩放链接、过滤条件；趋势显示（部分总线支持）设置显示源、数据项、光标测量、自动缩放等。
搜索设置：选择搜索类型（如帧起始、错误、ID / 数据等）、搜索条件（帧格式、ID 模式、数据范围等）、执行搜索、检测点编号与缩放位置，搜索结果在结果窗口显示，且不同总线的搜索条件和帧结构适配不同，如 CAN FD 支持 ISO/non-ISO 标准，SENT 支持不同版本格式。
（十二）其他功能
波形直方图显示（HISTOGRAM 菜单）：控制直方图显示开关、源波形、直方图类型（幅值 / 时间 / 参数）、测量参数（统计直方图的均值、标准差等），直观展示波形参数分布情况。
电源分析（POWER ANALYSIS 菜单，可选功能）：支持安全工作区分析、谐波分析、焦耳积分测量、开关损耗分析、功率测量，设置分析类型、源波形、测量参数（如谐波次数、积分时间等），适用于电源相关信号的专项分析。
历史波形显示与搜索（HISTORY 菜单）：控制历史波形显示开关、显示数量、搜索历史波形（设置搜索条件与执行搜索），可回溯查看过往采集的波形数据，便于故障排查与信号变化分析。
打印与截图（PRINT/SAVE 菜单）：内置打印机（可选）装纸与打印操作、USB 打印机 / 网络打印机打印、截图保存到文件、同时向多个目标输出打印和截图数据，满足数据记录与分享需求。
数据保存与加载（SAVE/LOAD 菜单）：连接 USB 存储设备，保存波形数据、设置数据、其他类型数据（如直方图、趋势等），加载各类保存的数据，执行文件操作（新建 / 删除 / 重命名等），方便数据备份与仪器状态恢复。
以太网通信（ETHERNET 菜单）：连接网络、配置 TCP/IP 设置、FTP 服务器（PC 访问仪器）、SMTP 客户端（邮件发送）、FTP 客户端（连接网络驱动器）、网络打印机配置、SNTP 时间同步，实现仪器的网络远程控制与数据传输。
同步操作（DLMsync 菜单，可选功能）：启动 / 停止多台仪器同步操作、校正单元间采样偏差，提升多设备协同测试的准确性。
其他操作（UTILITY 菜单）：更改菜单、消息与 USB 键盘语言、设置点击声、测量值字体大小与显示行数、查看设置信息、将仪器作为 USB 存储设备、IEEE 1588 时钟同步，适配不同用户的操作习惯与系统集成需求。
