Yokogawa AQ1000 OTDR 光时域反射仪
Yokogawa AQ1000 OTDR 光时域反射仪
设备核心功能
AQ1000 作为 OTDR 设备，核心用于检测光纤故障位置、监测传输损耗、熔接损耗等参数，主要功能如下：
1. 光脉冲测量功能
支持两种核心测量模式，满足不同场景需求：
平均测量（Averaged Measurement）
TRACE 模式：多次测量后对数据取平均值，以波形形式显示结果，提升信噪比，可检测被噪声掩盖的微弱事件（如熔接损耗、反射）。
MAP 模式：完成平均测量后自动分析 OTDR 波形，用图标标注各类事件（如熔接点、弯曲点），若预设合格 / 不合格判定条件，会通过图标颜色显示判定结果。
关键特性：支持 1310nm 和 1550nm 双波长一次性测量（多波长测量），测量时先以 1310nm 完成平均测量，再自动切换至 1550nm 测量。
实时测量（Real-time Measurement）
仅支持 TRACE 模式，测量过程中实时更新并显示波形，可实时监测熔接损耗、回波损耗等事件，也能观察波长、距离范围、脉冲宽度等参数变更时的波形变化。
限制：无法在 MAP 模式下进行，启动实时测量后会自动切换至 TRACE 模式。
2. 数据显示与分析功能
数据显示
TRACE 模式：横轴为距离、纵轴为损耗水平，显示光脉冲测量波形，可对波形进行缩放和移动，检测到的损耗或反射（称为 “事件”）会标注在波形上。
MAP 模式：用图标按顺序显示从测量起点到光纤端点的所有事件，标注事件类型（如熔接、弯曲、分光器）及与起点的距离，直观呈现光纤线路状态。
数据分析
波形分析：通过光标和标记测量两点间的距离、熔接损耗、回波损耗（标记间回波损耗）。
事件分析：自动检测事件并显示在屏幕上（TRACE 模式标注在波形，MAP 模式用图标展示），支持事件编辑（插入 / 删除事件、插入 / 删除距离基准点 R），可调整事件检测条件（如熔接损耗阈值、回波损耗阈值）。
3. 合格 / 不合格判定（Pass/Fail Judgment）
判定逻辑：对每个测量项预设阈值，测量值未超阈值则事件判定为 “合格（Pass）”，超阈值则为 “不合格（Fail）”。
判定项：包括连接器损耗、熔接损耗、回波损耗、事件间每公里损耗（dB/km）、总损耗。
结果显示：TRACE 模式下合格事件无特殊标记，不合格事件标红；MAP 模式下用不同颜色图标区分，所有事件合格时顶部进度条为绿色，存在不合格事件则为红色。
4. 光源与功率检测功能
稳定光源（Stabilized Light Source）
从 OTDR 端口发射测量光（连续光 CW 或调制光 CHOP），波长与 OTDR 光脉冲波长一致（1310nm/1550nm），用于测量光损耗或识别光纤。
可见光光源（/VLS 选件）
仅 / VLS 选件设备支持，从 VLS 端口发射 650nm 可见光（CW 或 2Hz 调制光 CHOP），用于目视检测光纤断点、检查多芯光纤的纤芯。
功率检测器（Power Checker）
通过 OTDR 端口检测被测光纤中是否存在通信光（在用光纤）并查看其功率值，支持测量的波长包括 1310nm、1490nm、1550nm、1625nm、1650nm。
5. 数据存储与传输功能
文件类型与用途
文件格式 用途 特点
.SOR 存储光脉冲测量结果（含测量 / 分析条件、波形数据、事件列表数据） 加载后可显示波形及事件分析结果，仅支持 AQ1000 设备生成的 SOR 文件
.PDF 以报告格式存储当前屏幕波形或已保存文件的波形数据 可自定义报告包含项（如作业信息、链路摘要、波形图）
.CFG 存储系统设置（设备、连接等） 可用于多台 AQ1000 设备统一配置
.BMP/.JPG 存储设备屏幕图像 仅用于在电脑查看，无法加载回 AQ1000
.SOZ 存储同时测量的多组波形 仅支持 AQ1000 加载，PC 需用 AQ7933 OTDR 仿真软件分析时需拆分为 SOR 文件
存储介质
内部内存：约 480MB，不可拆卸，用于存储文件及系统文件（如 BACKUP、USERS_MANUAL 文件夹）。
USB 存储介质：支持 USB1.0/1.1/2.0 标准的 USB 设备（Type A 端口），可保存波形数据、测量条件等；Type B Micro-B 端口可将设备作为大容量存储设备连接电脑，操作内部文件。
6. 系统辅助功能
省电模式：可设置屏幕亮度（4 级，含关闭），区分电池供电和 USB-AC 适配器供电的亮度；支持自动休眠，设备开机后无操作达设定时间（1/5/10/30 分钟）自动进入休眠模式，2 小时无操作自动关机。
语言与显示设置：支持多语言切换，可设置开机初始屏幕（TRACE/MAP/Setup Info.）、屏幕颜色（彩色 1 / 彩色 2 / 黑白）。
固件更新：将新固件存入 USB 存储介质，连接至 Type A 端口即可更新设备固件。
操作流程（核心场景）

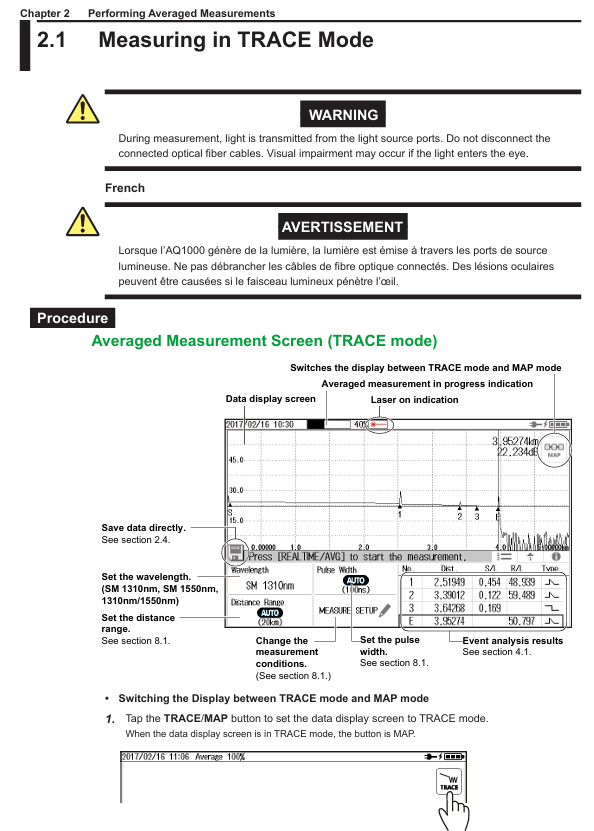

1. 平均测量（TRACE 模式）
模式切换：点击 TRACE/MAP 按钮，确保数据显示为 TRACE 模式（按钮显示为 MAP）。
参数设置：点击 Wavelength 按钮选择波长（1310nm/1550nm/1310nm+1550nm），设置距离范围（自动 AUTO 或手动，如 200m-256km）、脉冲宽度（自动 AUTO 或手动，3ns-20μs）。
启动测量：按下 AVG 键，屏幕顶部显示平均测量时长及激光开启标识，测量完成后自动停止并执行事件分析，显示波形及事件结果；再次按下 AVG 键可中途停止测量。
数据保存：点击软盘图标直接保存（格式为 SOR/PDF/SOR+PDF），或在 OTDR 设置中开启自动保存，测量完成后自动保存数据。
2. 实时测量（TRACE 模式）
参数设置：同平均测量，选择波长、距离范围、脉冲宽度（自动或手动）。
启动测量：按下 REAL TIME 键，激光开启标识显示，波形实时更新；再次按下 REAL TIME 键停止测量。

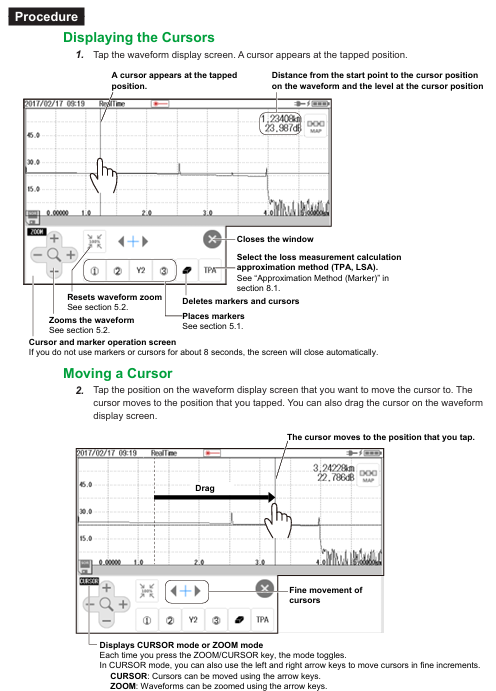

数据操作：测量中可操作光标（点击波形位置显示光标，拖动或点击移动）和标记，也可保存当前波形数据（保存时记录当前时刻波形）。
3. 事件分析（TRACE 模式）
执行分析：按下 MENU 键，点击 EVENT ANALYSIS 按钮，设备自动分析波形并显示事件（平均测量后会自动执行，无需手动操作；实时测量或加载实时测量 SOR 文件时需手动执行）。
结果查看：事件编号、距离、熔接损耗、回波损耗、事件类型等信息以列表（List）、单个事件（Separate）、累计事件（All）三种形式显示，可点击对应标签切换。
事件编辑：点击波形显示区域，光标出现并弹出事件编辑界面，可插入事件（移动光标至目标位置点击插入按钮）、删除事件（移动光标至事件▲标记点击删除按钮）、插入 / 删除距离基准点 R。
4. 合格 / 不合格判定设置
进入设置：按下 MENU 键，点击 OTDR Setup，在 Setup Info. 菜单中点击 EVENT ANALYSIS 区域，进入 EVENT ANALYSIS SETUP 屏幕。
开启判定：点击 Pass Fail Judgement 按钮，设置为 ON。
阈值设置：设置各判定项的阈值（如连接器损耗≤1.00dB、熔接损耗≤0.10dB、回波损耗≥70dB 等）。
查看结果：平均测量完成后，事件列表中不合格事件标红，TRACE 模式顶部进度条显示整体判定结果（绿 / 红）。
数据管理
1. USB 存储介质操作
连接与检测：支持热插拔，设备开机时连接 USB 存储介质（Type A 端口），设备自动检测；连接时需直接插入端口，不通过 USB 集线器，且避免短时间内频繁插拔（间隔≥10 秒）。
数据读写注意事项：USB 存储介质访问指示灯闪烁或数据读写时，不可移除介质或关机，否则可能损坏介质或数据；仅支持 FAT 格式的 USB 设备，不支持加密或受保护的 USB 设备。
2. 数据保存与加载
数据保存：按下 MENU 键，点击 Save 按钮，选择存储介质（内部内存 / USB）、文件格式（SOR/SOZ/SOR+JPG），设置文件名后保存；支持自动保存，在 OTDR 设置中开启 Auto Save，选择保存模式（按日期 Date / 自定义 User Define）和存储路径。
数据加载：按下 MENU 键，点击 Load 按钮，选择存储介质及目标文件（SOR/CFG/SOZ/PDF），SOR/SOZ/CFG 文件加载后显示对应数据，PDF 文件加载后通过 PDF 查看器查看内容。
3. 报告生成
单文件报告：按下 MENU 键，点击 Report 按钮，选择需生成报告的 SOR 文件，设置报告包含项（如作业信息、链路摘要、波形图），生成 PDF 格式报告。
多文件报告：按下 MENU 键，点击 File 按钮，选择多个 SOR 文件，点击导出报告图标，批量生成 PDF 报告。
系统设置（关键项）
1. OTDR 设置（测量相关）
MEASURE 设置：包括波长、距离范围、脉冲宽度、平均时长（自动或手动，5 秒 - 30 分钟）、自动保存（ON/OFF）、在用光纤告警（ON/OFF，检测光纤中是否存在通信光，避免影响通信）、连接检查（ON/OFF，未正确连接光纤时禁止 OTDR 端口发光）。
EVENT ANALYSIS 设置：设置事件搜索条件（熔接损耗阈值 0.01-9.99dB、回波损耗阈值 20-70dB、光纤端点阈值 3-65dB、是否检测弯曲损耗）、合格 / 不合格判定（ON/OFF 及各判定项阈值）、发射光纤设置（ON/OFF，设置发射光纤长度以消除近端盲区影响）。
ANALYSIS 设置：设置折射率（IOR，130000-179999，默认 1.46000）、背向散射电平（1μs 脉冲宽度：-10.00 至 - 64.99dB；1ns 脉冲宽度：-40.00 至 - 94.99dB）、标记近似方法（LSA 最小二乘法 / TPA 两点法）。
2. 文件设置
文件名设置：选择文件名组成项（波长、注释、公司名称、光纤 ID 等），设置磁带编号类型（OFF 或 a-b 至 a-h）、分隔符（如_、~）、ID 编号（0-9999）。
报告设置：勾选报告包含的内容（如作业信息、链路摘要、MAP 图、TRACE 波形、事件列表等）。
标签设置：填写光纤相关信息（公司名称、光纤类型、电缆 ID、起点 / 终点位置等），这些信息会随 SOR 文件保存，便于追溯。
3. 系统设置
电源管理：设置电池 / USB-AC 适配器供电时的屏幕亮度（Bright/Normal/Power Save/OFF）、自动休眠时间。
网络设置（/WLN 选件）：支持接入点模式（AP）和工作站模式（Station），设置 SSID、加密类型（WPA2_PSK）、密码、IP 地址、子网掩码等，可通过无线局域网远程控制设备或传输数据。
恢复出厂设置：选择 “Setup” 仅重置设置（不删除内部内存文件），或选择 “All” 重置设置并删除 USER 文件夹中除用户手册外的所有文件（BACKUP 文件夹会重建为默认状态）。
无线局域网使用（/WLN 选件）
1. 网络配置
通用设置：按下 MENU 键→System Setup→Network Setup→Common Setup，设置用户名（默认 anonymous）和密码，用于无线连接认证。
接入点模式（AP）：设置 SSID（如 AQ1000_TEMP01）、加密类型（WPA2_PSK）、密码、广播信道（AUTO 或 1-11ch）、IP 地址（如 192.168.0.2）、子网掩码（255.255.255.0）、DHCP 分配起始地址（如 192.168.0.100），设备作为接入点，无线终端直接连接。
工作站模式（Station）：选择固定 SSID（手动输入或从检测到的接入点列表选择），设置密码、DHCP（自动获取或手动设置 IP），设备作为工作站连接至现有无线局域网。
2. 数据传输与远程控制
数据传输：按下 MENU 键→System Setup→WLAN application，点击 OTDR Data Transporter，设备进入 standby 状态，无线终端（如手机）连接对应 SSID，启动 OTDR Data Transporter 软件（需从横河官网下载），即可传输 AQ1000 中的数据。
远程控制：点击 OTDR Remote Controller，设备进入 standby 状态，无线终端（PC / 手机）连接 SSID，通过 Yokogawa OTDR Remote Controller 软件或浏览器（输入设备 IP 地址）控制设备，支持控制模式（可操作设备、下载文件）和查看模式（仅查看屏幕、下载文件）。
维护与保养
1. 日常检查与清洁
机械检查：断电后检查设备外观无损坏变形，开关、连接器、螺丝无松动，开关和活动部件操作顺畅；通电后检查开机屏幕正常、按键可切换屏幕、触摸屏操作灵敏。
清洁：
设备外部：断电并断开 USB-AC 适配器，用拧干的湿布擦拭，禁用稀释剂、苯、酒精等化学品，避免变形褪色。
光学适配器与光纤端面：断电后打开光源端口盖，拆卸光学适配器（拧下 M2 螺丝），用无绒毛无残留的镜头清洁剂擦拭光纤端面，清洁后重新安装适配器（拧紧扭矩约 0.12N-m）。
2. 故障排除与错误处理
常见故障解决：
故障现象 排查与解决方法
开机无显示 检查 USB-AC 适配器连接（插头、电源线、DC 插头）；电池充电，确认 POWER LED 亮；长按电源键 2 秒强制开机；若因异常关机导致备份文件损坏，长按 MENU 键并按下电源键，直至设备启动
屏幕自动熄灭 检查电池电量（低电量自动关机）；查看省电模式设置（无操作达设定时间自动休眠）
触摸屏无响应 取下手套，用裸手操作；若仍无响应，重启设备或恢复出厂设置
错误代码处理：设备显示错误代码时，可参考手册 10.2 章节，如代码 510（PLUG CHECK Error）需检查或清洁连接器，代码 902（电池电量低）需充电或更换电池；代码 505-508、939-948 等硬件故障需联系横河经销商维修。
3. 存储与耗材更换
存储条件：清洁设备后存储，环境需满足温度 / 湿度稳定、无阳光直射、少尘、无腐蚀性气体；长期（≥1 个月）不使用时，充电后存储于 10-30℃环境，避免电池过放。
耗材更换周期：
部件名称 建议更换周期 说明
电池 500 次充电循环 实际寿命受使用环境影响，不可自行更换，需联系经销商
备份电池（锂电池） 5 年 需在横河工厂更换
LCD 屏幕 约 30000 小时 需在横河工厂更换
插芯（Ferrule） 1 年 需在横河工厂更换
通用适配器 1 年 需重新购买
USB 端口 1500 次插拔 需在横河工厂更换
4. 校准与报废
校准周期：建议每年进行一次定期校准，确保设备性能稳定，及早发现故障。
设备报废：设备含锂离子电池，不可自行拆卸，需联系横河经销商，按相关法规处理报废。
