YOKOGAWA WT1801R 系列精密功率分析仪通信接口
时间: 2025-11-05浏览次数：
YOKOGAWA WT1801R 系列精密功率分析仪通信接口
YOKOGAWA WT1801R 系列精密功率分析仪通信接口
概述
横河（YOKOGAWA）WT1801R、WT1802R、WT1803R、WT1804R、WT1805R、WT1806R 系列精密功率分析仪的通信接口用户指南，首次版本发布于 2024 年 10 月。文档核心围绕仪器的三大通信接口（以太网、USB、GP-IB）展开，详细说明接口功能、配置方法、编程指令及状态报告机制，同时提供文档体系、术语约定及全球联系方式，旨在帮助用户通过 PC 实现对仪器的远程控制与数据交互。
核心通信接口功能与配置
1. 以太网接口（Ethernet）
（1）核心特性与规格
兼容性：符合 IEEE 802.3 标准，支持 TCP/IP（VXI-11）通信协议。
连接能力：支持与 PC 通过集线器 / 路由器连接，不支持交叉线直连；最大同时连接数受网络设备限制。
远程控制切换：接收:COMMunicate:REMote ON/OFF指令切换远程 / 本地模式，远程模式下仅LOCAL键可用（本地锁定时禁用）。
超时设置：可设置网络连接超时时间（1-3600 秒或 “无限”），超时后自动断开连接，默认 “无限”。
（2）配置步骤
硬件连接：用屏蔽双绞线（STP）连接仪器 rear panel 的以太网端口与集线器 / 路由器。
进入配置菜单：按下面板UTIL键 → 点击Remote Control软键 → 选择Network软键，进入网络设置界面。
TCP/IP 设置：需配置 IP 地址、子网掩码、默认网关（详细步骤参考IM WT1801R-02EN用户手册第 20.2 节）。
超时设置：在网络设置界面，通过光标键调整超时时间（Infinite 或 1-3600s）。
2. USB 接口（USB-TMC）
（1）核心特性与规格
兼容性：符合 USB 3.0 标准，支持 USB-TMC（测试测量类）协议，需安装横河专用 USB 驱动。
系统要求：仅支持 Windows 10/11 系统，PC 需安装通信库（TMCTL）与 USB 设备驱动（官网https://tmi.yokogawa.com/可下载）。
远程模式切换：与以太网接口逻辑一致，通过:COMMunicate:REMote指令或LOCAL键切换，支持本地锁定。
唯一性：每次仅支持一个 USB 设备连接，不可与以太网、GP-IB 接口同时使用。
（2）配置步骤
硬件连接：用 USB Type B 线缆连接仪器 rear panel 的 USB 端口与 PC，开机后等待 20-30 秒再操作（避免损坏设备）。
驱动安装：从官网下载并安装横河 USB TMC 驱动，禁止使用第三方驱动。
查看设备序列号：按下UTIL键 → 点击Remote Control软键 → 选择USB软键，查看 USB-TMC 通信所需的设备序列号。
3. GP-IB 接口（IEEE 488）
（1）核心特性与规格

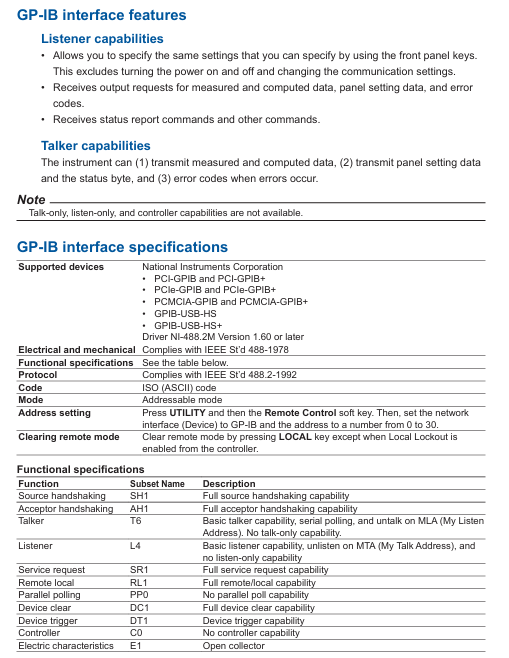

兼容性：符合 IEEE 488-1978（机械 / 电气）与 IEEE 488.2-1992（协议）标准，支持 National Instruments 的 GP-IB 板卡（如 PCIe-GPIB、GPIB-USB-HS+）。
功能子集：支持 SH1（源握手）、AH1（接收握手）、T6（基础 talker）、L4（基础 listener）、SR1（服务请求）等功能子集，无控制器能力。
地址设置：地址范围 0-30，需为总线上每个设备分配唯一地址，避免冲突。
连接限制：总线最多连接 15 台设备（含控制器），单根线缆长度≤2 米，总长度≤20 米。
（2）配置步骤
硬件连接：关机状态下，用 24 针 GP-IB 线缆连接仪器 rear panel 的 GP-IB 端口与 PC 的 GP-IB 板卡，紧固连接器螺丝。
地址配置：按下UTIL键 → 点击Remote Control软键 → 选择GP-IB软键，设置地址（0-30）。
接口响应：支持 IFC（接口清除）、REN（远程使能）、SDC（选中设备清除）等接口消息，具体响应逻辑参考文档第 3.5 节。
编程基础与指令体系
1. 编程核心概念
消息类型：分为 “程序消息”（PC 发送给仪器的指令，如配置指令、查询指令）与 “响应消息”（仪器返回给 PC 的数据，如测量结果、状态信息）。
指令结构：
公共指令：IEEE 488.2 标准指令，以*开头（如*CLS清除状态寄存器、*IDN?查询仪器型号）。
复合指令：仪器专用分层指令，用:分隔层级（如:DISPlay:MODE NUMeric设置显示模式为数值显示）。
简单指令：无层级的独立指令（如:HOLD设置数据保持）。
数据格式：支持十进制（NR1/NR2/NR3）、物理量（带单位，如 100V）、寄存器（二进制 / 八进制 / 十六进制）、字符串（用户自定义，如文件名）等格式。
2. 核心指令分组与功能
文档第 5 章详细列出 23 个指令组，覆盖接口控制、显示设置、数据存储、测量计算等场景，关键指令组如下：
指令组 核心指令示例 功能描述
COMMunicate Group :COMMunicate:REMote ON
:COMMunicate:HEADer OFF 控制远程 / 本地模式、设置响应是否带头部信息
DISPlay Group :DISPlay:MODE WAVE
:DISPlay:WAVE:TDIV 5MS 设置显示模式（波形 / 数值 / 趋势）、调整波形时间轴刻度
FILE Group :FILE:SAVE:NUMeric "DATA1"
:FILE:LOAD:SETup "SET1" 保存数值数据到文件、加载仪器设置文件
MEASure Group :MEASure:AVERaging:STATE ON
:MEASure:FUNCtion1:EXPRession "URMS(E1)" 开启数据平均功能、定义用户自定义测量函数
NUMeric Group :NUMeric[:NORMal]:VALue?
:NUMeric:FORMAT ASCII 查询数值测量数据、设置数据输出格式（ASCII/FLOAT）
STORe Group :STORe:START
:STORe:FILE:CONVert:EXECute "STR1" 开始存储数据、将存储数据转换为 CSV 格式
Common Command *IDN?
*OPC? 查询仪器标识（型号 / 序列号）、查询操作完成状态
3. 同步与状态报告
同步机制：通过*WAI（等待操作完成）、:COMMunicate:WAIT（等待指定事件）、*OPC?（操作完成查询）避免指令执行冲突，确保数据一致性。
状态报告：包含状态字节、标准事件寄存器、扩展事件寄存器及错误队列，支持通过:STATus:ERRor?查询错误代码与消息，通过*STB?查询状态字节，帮助定位通信或操作异常。
Modbus/TCP 通信（扩展功能）
功能概述：支持 Modbus/TCP 协议，可与客户端设备（如 PLC、SCADA 系统）通信，实现寄存器读写与数据交互。

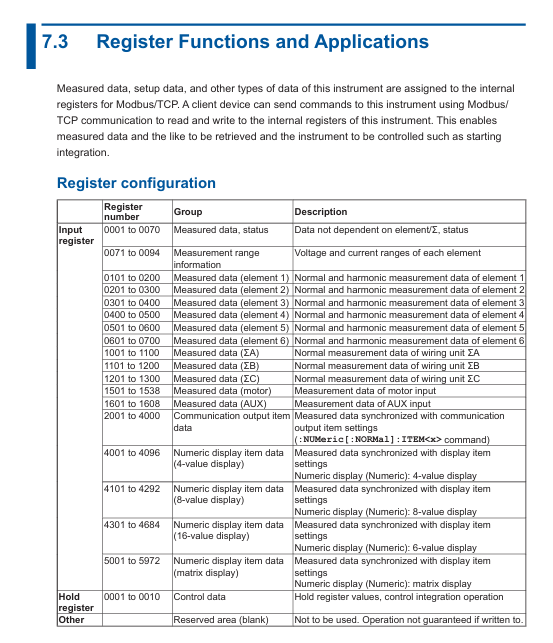

寄存器配置：文档第 7 章详细定义寄存器地址与功能，涵盖测量数据、仪器状态、配置参数等，支持通过 Modbus 指令读取电压、电流、功率等实时数据。
通信流程：客户端需通过 TCP 连接仪器 IP 地址与端口（默认 502），发送 Modbus 功能码（如 03H 读取保持寄存器）实现数据交互。
