YOKOGAWA DLM3034HD/DLM3054HD 高清示波器
时间: 2025-11-05浏览次数：
YOKOGAWA DLM3034HD/DLM3054HD 高清示波器
YOKOGAWA DLM3034HD/DLM3054HD 高清示波器
概述
本文档是横河（YOKOGAWA）DLM3034HD 与 DLM3054HD 系列高清示波器的功能指南，旨在帮助用户正确操作和充分利用仪器功能。文档包含仪器特性、操作方法、触发设置、数据处理等核心内容，同时提供全球联系方式、文档修订信息及商标声明，首次版本发布于 2024 年 10 月，内容可能因产品性能升级而变更，建议通过官网获取最新手册。
核心功能模块
1. 垂直轴设置（模拟信号 / 逻辑信号）
（1）模拟信号（CH1-CH4）
输入耦合：支持 AC（仅显示交流分量，1 MΩ 阻抗）、DC（显示交直流分量，1 MΩ 阻抗）、DC50（显示交直流分量，50 Ω 阻抗，需注意最大输入电压限制）。
探头衰减：电压探头支持 0.001:1 至 2000:1 衰减比，电流探头支持 0.001 A:1 V 至 2000 A:1 V 转换比，兼容探头接口的探头可自动配置输入阻抗与衰减比。
其他功能：支持波形倒置显示、线性缩放（公式：
Y=AX+B
，可自定义单位）、带宽限制（FULL 至 8 kHz 多档位）、偏移调整（根据耦合方式与垂直刻度有不同范围）、垂直刻度（通过 SCALE 旋钮调节，按下可进入精细调节模式）与垂直位置（POSITION 旋钮调节，范围 ±4 格）。
（2）逻辑信号（LOGIC）
阈值设置：预设 CMOS（5V/3.3V/2.5V/1.8V）、ECL 等标准阈值，支持用户自定义，701988 探头阈值范围 ±40V，701989 探头 ±6V。
噪声抑制：701989 探头可设置约 100mV 或 250mV 滞回，701988 探头固定 80mV 滞回。
总线显示：支持 Bit0-Bit7 组合为总线信号，可选择二进制（Bin）或十六进制（Hex）显示，自定义标签（最多 8 字符）。
状态显示：基于时钟源（CH1-CH3、LOGIC）采样逻辑信号状态，支持时钟极性与检测电平设置。

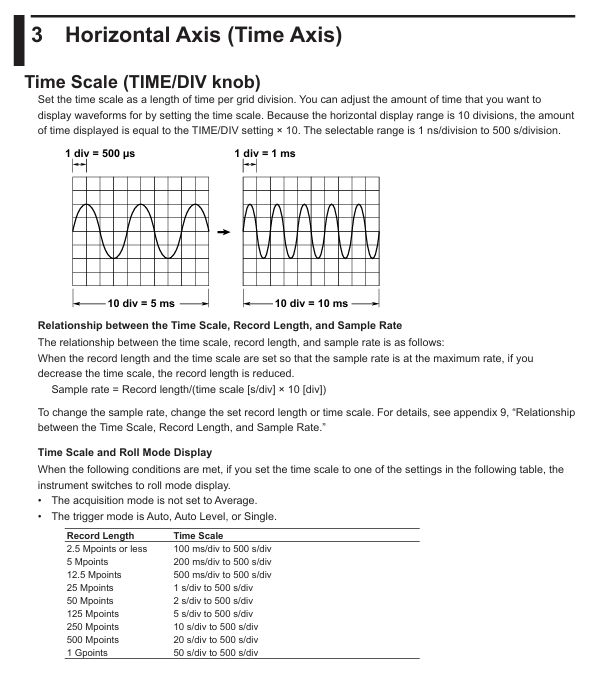

2. 水平轴设置（时间轴）
时间刻度：通过 TIME/DIV 旋钮调节，支持滚动模式（Roll Mode），适用于低频或慢变信号观测，此时波形从右向左流动，不依赖触发更新。
采样率计算：公式为 “采样率 = 记录长度 /（时间刻度 ×10 格）”，记录长度范围 1.25 kpoints 至 1 Gpoints（取决于内存选项），不同记录长度对应不同历史波形存储数量。
3. 触发功能
（1）触发模式
模式 描述
Auto 超时（约 100ms 或 10 格时间，取较大值）内触发则更新波形，否则自动更新，支持滚动模式
Auto Level 触发逻辑与 Auto 类似，无触发时自动将触发电平调整为触发源振幅中心值（仅 CH1-CH4 有效）
Normal 仅当触发条件满足时更新波形
N Single 满足触发条件后连续采集指定次数波形，完成后显示
Single 触发后更新一次波形并停止采集
（2）触发类型
EDGE（边缘触发）：基于单个触发源的上升 / 下降 / 双边沿触发，支持触发电平、斜率、延迟、保持时间等设置。
ENHANCED（增强触发）：包含多种复杂触发类型，如边缘或触发、模式触发、脉冲宽度触发（基于脉冲宽度与参考时间关系）、上升 / 下降时间触发、超时触发、窗口触发、串行总线触发（FlexRay/CAN/CAN FD/LIN/CXPI 等，多为选项功能）、TV 触发（NTSC/PAL/SDTV/HDTV 等）。
触发组合：支持触发 A（EDGE/ENHANCED）与触发 B（B TRIG）组合，如 A 延迟 B（A 触发后延迟指定时间检测 B 触发）、A 至 B（N 次）（A 触发后检测 N 次 B 触发）。
（3）关键触发参数
触发电平：模拟信号范围 ±8 格（分辨率 0.01 格），逻辑信号随探头型号不同（701988±40V、701989±6V）。
噪声抑制：模拟信号支持 0.3/0.5/1 格滞回，逻辑信号随探头型号有不同滞回选项。
触发延迟：范围 -(后触发时间) 至 10s，支持延迟取消（是否将延迟应用于时间测量）。
4. 波形采集
采集模式：Normal（无处理显示）、Envelope（显示最大 / 最小值对，避免混叠）、Average（多次采集平均去噪，支持指数 / 线性平均，平均次数 2-1024）。
高分辨率模式：开启后通过数字与带宽滤波将有效位数扩展至 16 位（不适用于逻辑信号）。
采样模式：实时采样（最大 2.5 GS/s）、插值模式（sinx/x 插值，适用于单次信号）、重复采样（随机采样，适用于重复信号，等效采样率最高 250 GS/s）。
采集控制：RUN/STOP（连续采集 / 停止）、SINGLE（单次采集），支持记录长度设置（影响采集内存占用与历史波形数量）。
5. 显示功能
窗口类型：包含主窗口（Main）、缩放窗口（Zoom1/Zoom2）、XY 窗口（XY1/XY2）、FFT 窗口、趋势 / 直方图窗口，支持多窗口分割（Single/Dual/Triad/Quad 等格式）。
显示设置：支持波形插值（OFF/Sine/Linear/Pulse）、网格类型（点网格 / 线网格 / 框架 / 十字线）、波形强度（1-64 级）、累积显示（按强度 / 颜色显示波形出现频率，累积时间 100ms-100s 或无限）。
XY 波形显示：将两个信号分别映射到 X 轴与 Y 轴，观察信号相关性，支持光标测量与面积计算（如安全工作区 SOA 分析）。
6. 数据处理与分析
（1）计算与参考波形
计算模式：支持 Math（基于源波形计算）与 Ref（显示参考波形），计算源可选择 CH1-CH4、Math1-Math3，支持加减乘除、滤波、积分、计数等运算，用户自定义计算（选项功能，支持 128 字符表达式）。
参考波形：可加载屏幕显示波形或历史保存波形，支持垂直位置调整与测量分析。
（2）FFT 分析
功能开启：支持 FFT1/FFT2，可选择分析源（CH1-CH4、Math1-Math4），设置频谱类型（功率谱、线性谱等，取决于是否有用户自定义选项）。
参数设置：时间窗口（矩形 / Hanning/Flattop）、FFT 点数（1.25k-1.25M）、分析范围（Main/Zoom1/Zoom2）、刻度设置（自动 / 手动），支持光标测量与峰值检测。
（3）光标测量
光标模式：ΔT（时间差）、ΔV（电压差）、ΔT&ΔV（时间 - 电压联合）、Marker（4 个标记点）、Angle（角度测量），支持多通道测量（CH1-CH4、LOGIC、Math1-Math4）。
测量项目：时间（T1/T2/ΔT/1/ΔT）、电压（V1/V2/ΔV）、角度（D1/D2/ΔD），支持光标跳转（如跳至缩放窗口中心）。
（4）自动参数测量
测量项目：电压参数（最大值 / 最小值 / 峰峰值 / 有效值等）、时间参数（频率 / 周期 / 脉冲宽度 / 占空比等）、延迟测量（多通道间延迟），支持统计分析（最大值 / 最小值 / 平均值 / 标准差 / 计数）。
测量设置：选择测量窗口（Main/Zoom1/Zoom2）、测量时间段（T Range1/T Range2）、参考电平（百分比或绝对值），支持周期模式（按信号周期测量）。
（5）波形搜索与串行总线分析
波形搜索：支持边缘、模式、脉冲宽度、超时等搜索类型，设置搜索源、条件（如电平、极性、时间范围），显示检测结果并缩放定位。
串行总线分析：支持 FlexRay/CAN/CAN FD/LIN/CXPI/SENT/PSI5 Airbag/UART/I2C/SPI 等总线（多为选项），可解码帧 / 字段信息、列表显示结果、趋势分析与搜索，支持符号显示（需加载.sbl 文件）。
（6）直方图显示
功能开启：支持 Histogram1/Histogram2，选择源波形（CH1-CH4、Math1-Math4）与统计轴（垂直 / 水平），设置统计范围（Main/Zoom1/Zoom2）。
测量项目：峰值、最大值、最小值、平均值、标准差、中位数、±1σ/±2σ/±3σ 范围内占比，支持光标测量。
（7）电源分析（选项功能）
切换损耗分析（SW Loss）：测量器件总损耗与开关损耗，支持不同损耗类型（U×I、RDS (on)×I²、VCE (sat)×I），设置电压 / 电流电平与参考电平。
安全工作区分析（SOA）：X 轴电压、Y 轴电流，绘制器件工作范围，评估是否在安全区域内。
谐波分析：符合 IEC 标准，分析至 40 次谐波，支持 Class A-D 分类，计算谐波电流与限值对比，列表与柱状图显示结果。
焦耳积分（I²t）：测量浪涌电流的焦耳积分，用于熔断器评估，支持波形显示与统计分析。
功率测量：同时测量 2 路电路功率，计算电压 / 电流 / 功率参数（有功 / 无功 / 视在功率、功率因数等），支持探头去 skew 与统计分析。
7. 历史波形管理
显示模式：支持单波形（One）、全部叠加（All）、累积显示（Accumulate），可高亮指定记录号波形，设置显示范围（Start/End No.）。
搜索功能：基于矩形区、波形区、多边形区或参数设置搜索条件，支持 AND/OR 逻辑，显示检测波形与时间戳列表。
回放功能：按指定速度（x1/60 至 x10）回放历史波形，支持从最早 / 最新波形开始回放。
8. 数据存储与输出
（1）打印与屏幕保存
输出目标：内置打印机（选项）、USB 打印机、网络打印机、文件（PNG/BMP/JPEG 格式），支持多目标同时输出（Multi 模式）。
打印设置：打印模式（含菜单 / 不含菜单）、颜色（彩色 / 黑白 / 灰度）、是否包含设置信息，文件保存支持自动命名（序号 / 日期）与自定义文件名。
（2）数据保存与加载
保存数据类型：波形数据（二进制 / ASCII / 带时间信息 ASCII）、设置数据（保存至文件或内部内存 #1-#3）、屏幕图像、波形区数据、快照数据、自动测量数据、串行总线分析结果、FFT 数据、直方图数据、时间戳列表。
存储设备：内部存储（Flash_Mem）、USB 存储设备、网络驱动器，支持文件重命名、复制、保护设置，加载数据支持波形、设置、波形区等类型。
9. 其他功能
系统设置：自动设置（AUTO SETUP）、默认设置（DEFAULT SETUP）、快照（SNAP SHOT，保存当前波形）、校准（Calibration）、远程控制（Remote Control）、系统配置（如触摸屏设置）。
网络功能：支持 TCP/IP、FTP 服务器、邮件发送（触发时发送邮件通知）、网络驱动器、网络打印机、SNTP 时间同步。
同步操作（DLMsync，选项）：支持多台示波器同步工作，扩展通道或提高采样率。
注意事项
安全操作：DC50 耦合模式下输入阻抗 50Ω，最大输入电压较小，需谨慎操作；电流探头去磁与调零时需断开导体，避免损坏设备。
性能限制：长记录长度可能导致计算与测量速度变慢；部分功能（如串行总线触发、用户自定义计算）为选项，需确认仪器配置。
数据管理：自动命名文件时需注意存储设备格式（FAT16/FAT32/exFAT）对文件数量的限制，避免文件名重复导致保存失败。
软件兼容：可使用横河 IS8000 软件在 PC 端分析波形，需通过官网获取；CANdb 文件需转换为.sbl 文件才能用于符号显示。
