YOKOGAWA MY600 数字绝缘电阻测试仪
时间: 2025-11-03浏览次数：
YOKOGAWA MY600 数字绝缘电阻测试仪
YOKOGAWA MY600 数字绝缘电阻测试仪
产品定位与核心功能
MY600 是一款紧凑型数字绝缘电阻测试仪，核心用于测量电气设备或电路的绝缘电阻，同时支持电压测量（AC/DC）和低电阻通断检查，具备便携、高精度、多场景适配的特点，广泛应用于电力设备维护、电气安装验收、工业电路检测等领域。
包装与配件
1. 标准配件（随产品附赠）
开箱后需确认以下配件完好，缺失或损坏需联系横河经销商：
配件名称 型号 / 部件号 数量 用途
便携箱 93045 1 存放仪器及配件，便于携带
带远程开关的线路探头 98008 1 连接 LINE 端子，用于线路侧测量
接地探头组 98009 1 连接 EARTH 端子，用于接地侧测量
肩带 99018 1 悬挂仪器，支持双手操作
碱性干电池 - 4 仪器供电（推荐 AA 碱性电池）
用户手册套装 IM MY600-01EN/92Z1/00C01C01-01Z2/PIM113-01Z2 各 1 含多语言说明及全球联系方式
2. 可选配件（需单独购买）
根据测量场景需求选配，需确保配件符合仪器额定参数：
配件名称 型号 / 部件号 用途
USB 通信适配器 91030 连接 PC，传输内存中的测量数据
挂钩式探头尖端 99012 替换标准探头，适配特殊接线场景
长探头尖端 99013 深入狭窄空间测量，扩展测量范围
安全规范
1. 核心安全警告（避免电击 / 设备损坏）
激光与高压防护：绝缘电阻测量时探头尖端存在高压，禁止触摸探头或被测电路；测量后需等待自动放电完成（“⚠️” 符号闪烁 + 蜂鸣），再接触电路。
测量类别限制：仪器额定测量类别为CAT III 600V，禁止用于 CAT IV 或超 600V 的主电源电路；探头搭配不同配件时类别不同（如 98008 带绝缘帽为 CAT III 600V，无帽为 CAT II 1000V）。
被测设备要求：测量前必须切断被测设备（DUT）电源，用电压测量功能确认无电后再开始；禁止测量带电电路，避免仪器损坏或电击。
设备状态检查：若仪器外壳破损、探头线缆裸露或电池仓潮湿，禁止使用；摔落或撞击后需联系经销商检修，避免绝缘保护失效。
2. 操作安全细则
电池更换：更换时需先断电并移除探头，禁止测量中打开电池仓；需使用同类型新电池，避免新旧 / 不同型号混用。
环境限制：禁止在易燃气体、潮湿（有凝露）或户外雨天环境使用；工作温度范围 - 10~+50℃，存储温度 - 20~+60℃，避免阳光直射。
探头使用：仅可使用横河指定探头，损坏或老化探头需及时更换；连接 / 拆卸探头前需断开与被测设备的连接。
核心功能与操作流程
1. 测量模式与参数
仪器支持三种核心测量模式，各模式参数与适用场景如下：
（1）电压测量（AC/DC 自动检测）
量程与范围：自动量程（300.0V/600V），测量范围 AC 2.0~600V（45~65Hz）、DC ±2.0~±600V，超量程显示 “>629V”（AC / 正 DC）或 “<-629V”（负 DC）。
精度：±1% 读数 ±4 位数（23℃±5℃，RH≤80%），AC 采用真有效值（RMS）检测，非正弦波（CF<2.5）需额外加 ±1% 误差。
操作步骤：
线路探头（98008）接 LINE 端子，接地探头（98009）接 EARTH 端子。
量程开关拨至 “V/Ω”，探头分别连接被测电路的线路侧与接地侧。
无需按测量开关，仪器自动检测 AC/DC 并显示数值（≥30V 时触发带电警告：“⚠️” 闪烁 + 蜂鸣）。
（2）绝缘电阻测量（核心功能）
额定电压与量程：支持 50V/100V/125V/250V/500V/1000V 六档额定电压，对应量程自动切换（如 1000V 档量程 4~4000MΩ），超量程显示固定值（如 > 4199MΩ）。
关键参数：
开路电压：额定电压的 100~110%。
短路电流：≤1.5mA（1000V 档），确保测量安全。
精度：第一有效量程（如 1000V 档 0.100~1000MΩ）±2% 读数 ±2 位数；第二有效量程（1001~4000MΩ）±5% 读数。
特色功能：
自动放电：测量后保持探头连接，仪器自动释放被测电容负载的电荷，放电完成前 “⚠️” 闪烁 + 蜂鸣。
Pass/Fail 判断：可设置参考值（0.001~4199MΩ），测量值≥参考值时背光闪绿色 +“PASS”，反之闪红色 +“FAIL”。
DAR/PI 计算：自动计算介损吸收比（DAR=1 分钟值 / 15 秒值）和极化指数（PI=10 分钟值 / 1 分钟值），范围 0.00~9.99，超范围显示 “>9.99”。
操作步骤：
连接探头，确认被测设备断电，用电压测量验证无电。
量程开关拨至对应额定电压档（125V/100V 档需长按 SELECT 切换）。
探头接被测设备，同时按下仪器 “测量开关” 和探头 “远程开关”，开始测量（连续测量需锁死测量开关）。
测量完成后，等待自动放电结束，再移除探头。
（3）低电阻测量（通断检查）
量程与范围：自动量程（40.00Ω/400.0Ω/4000Ω），测量范围 0.00~4199Ω，超量程显示 “>4199Ω”。
关键参数：
开路电压：DC 4~6.9V。
测量电流：2Ω 以下≥200mA，电流≥200mA 时蜂鸣提示通断。
精度：0.20~4000Ω±2.5% 读数 ±8 位数；0~0.19Ω±8 位数（需先执行 0Ω 校准）。
特色功能：0Ω 校准（可抵消探头和保险丝电阻，最大 3Ω），确保低电阻测量精度。
操作步骤：
量程开关拨至 “V/Ω”，按 SELECT 切换至低电阻模式。
短接探头，长按 “0Ω ADJ” 键执行校准（显示 “0.00Ω” 并亮 “0Ω” 指示灯）。
探头接被测电路，按下测量开关，显示电阻值（电流≥200mA 时蜂鸣）。
2. 辅助功能
背光与 LED 灯：照度传感器自动检测环境亮度，昏暗时自动开启背光和测量点 LED 灯，2 分钟无操作自动关闭；也可手动设置常关。
自动关机：10 分钟无操作自动关机（测量中或测量开关锁死时禁用），关机前蜂鸣警告。
时钟设置：可设置年 / 月 / 日 / 时 / 分，测量数据自动关联时间戳，内置锂电池备份时钟（约 10 年寿命）。
内存功能：可存储 1000 组测量数据（电压 / 绝缘电阻 / 低电阻），含 DAR/PI、时间、量程等信息；支持数据查看、删除（单条 / 全部），通过 USB 适配器传输至 PC。
系统设置与数据管理
1. 功能配置（长按 SETUP 进入配置模式）
Pass/Fail 参考值：为各电压档设置判断阈值，支持预设值（如 500V 档默认 0.5MΩ）或自定义（0.001~4199MΩ）。
背光 / LED 灯：设置 “ON”（自动启停）或 “OFF”（常关）。
蜂鸣器：设置 “ON”（带电警告、放电、通断提示）或 “OFF”（关闭所有蜂鸣）。
时钟校准：调整年 / 月 / 日 / 时 / 分，确保数据时间戳准确。
2. 数据管理
存储：测量值保持时短按 MEMORY，设置站点编号（SITE No.1/2，0~99）和数据编号（自动递增），完成存储。
查看：待机时长按 MEMORY，通过方向键选择数据编号，查看测量值和站点信息。
删除：查看数据时选中编号（或 “ALL”），按 ENTER 确认删除（单条或全部）。
传输：通过 USB 通信适配器（91030）连接 PC，安装驱动后用指令导出数据（参考 IM 91030-01EN 手册）。
维护与检修
1. 日常维护
电池管理：电池电量低时 “电池图标” 显示 “空”，需及时更换（4 节 AA 碱性电池）；长期不用需取出电池，避免漏液损坏仪器。
清洁：外壳用干燥软布擦拭，禁止使用研磨剂或溶剂；照度传感器表面需保持清洁，避免影响自动背光 / LED 功能。
校准周期：推荐每年校准一次，确保测量精度，校准需由横河认证人员操作。
2. 故障处理与检修
常见问题：
测量值不准：检查电池电量、探头连接，低电阻测量需重新执行 0Ω 校准。
背光 / LED 不亮：清洁照度传感器，或手动确认配置模式中设置为 “ON”。
无法存储数据：内存已满（需删除旧数据），或操作时未处于 “测量值保持” 状态。
检修限制：禁止自行拆解仪器（仅电池更换可打开电池仓），内部故障需联系横河经销商，涉及安全绝缘部件的维修需专业人员操作。
3. disposal 与合规
设备处置：废弃时需遵守当地法律法规，分离电池（碱性电池和内置锂电池）分类处理。
环保合规：符合 EU RoHS 指令、WEEE 指令（欧盟地区禁止混入生活垃圾）、欧盟电池指令（电池需单独回收）。
产品规格

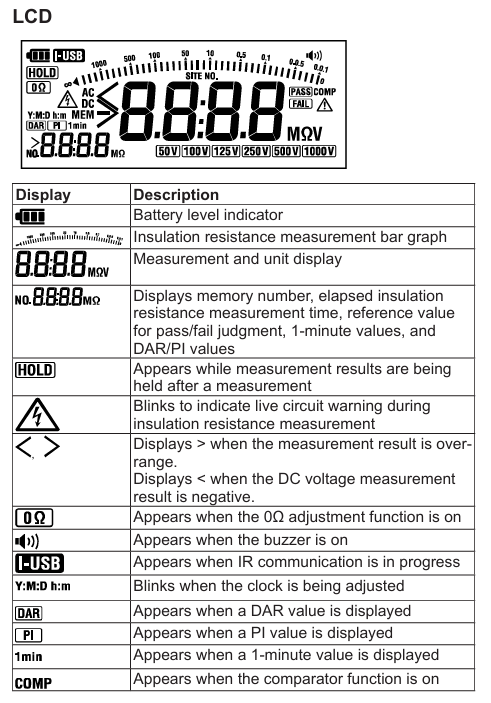

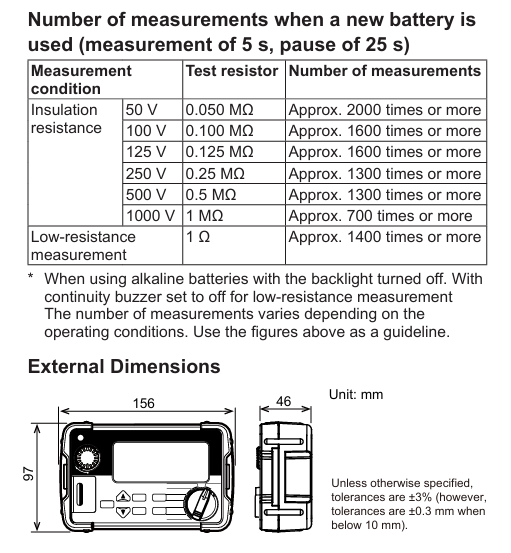

外观尺寸：156（W）×46（H）×97（D）mm，重量约 490g（含电池）。
出厂默认设置：如各电压档 Pass/Fail 参考值（500V 档 0.5MΩ）、背光 / 蜂鸣默认 “ON”、内存默认清空等。
