YOKOGAWA AQ7290 系列 光时域反射仪 OTDR
时间: 2025-11-03浏览次数：
YOKOGAWA AQ7290 系列 光时域反射仪 OTDR
YOKOGAWA AQ7290 系列 光时域反射仪 OTDR
产品基础信息
1. 产品定位与核心用途
AQ7290 系列 OTDR 是用于光纤链路检测的专业设备，核心功能是通过发射光脉冲并接收反射光，分析光纤的传输损耗、接头损耗、故障位置（如断裂、弯曲）等参数，主要应用于：
接入网：电信运营商与用户间的光纤安装与维护（单模光纤为主）。
企业网：企业或楼宇内部通信网络的光纤检测。
长途网：电信运营商间骨干光纤链路的故障排查与性能监测。
2. 手册体系与版本信息
配套文档：含中国专用文档（IM 739883-92Z1）、欧洲语言安全说明书（IM 00C01C01-01Z1）、全球联系列表（PIM 113-01Z2），另有通信接口手册（IM AQ7290-17EN）存储于设备内存，需下载至 PC 查看。
语言编码：手册编号中 “EN” 代表英文，“Z1” 代表中文等其他语言，用户可通过横河客户门户（https://myportal.yokogawa.com/）获取对应版本。
版本迭代：当前为 2025 年 4 月第 1 版，内容可能随产品功能升级无预告变更，最新版本需参考官网。
商标声明：提及 Microsoft、Apple、Google 等品牌商标，手册中省略 ® 和 TM 符号，其他品牌名称归各自持有者所有。
核心功能与操作流程
1. 基础测量功能（OTDR 核心）
（1）光脉冲测量模式
支持两种核心测量模式，满足不同场景需求：
测量模式 功能特点 适用场景
平均测量（TRACE/MAP 模式） 多次测量取平均值，降低噪声干扰；测量后自动分析事件，可切换 “波形显示（TRACE）” 或 “图标显示（MAP）” 精确检测微弱事件（如低损耗接头）、生成正式检测报告
实时测量（仅 TRACE 模式） 实时更新波形，支持动态调整波长、距离范围等参数 光纤安装过程中的实时监测、快速排查明显故障
（2）关键测量参数设置
波长：不同型号支持 1310nm、1550nm、1625nm、1650nm 等，如 AQ7293F 支持 1310/1550/1650nm，AQ7293H 支持 1310/1550/1625nm。
距离范围：支持 AUTO（自动匹配光纤长度）及 100m-512km 手动设置，需选择大于光纤实际长度的范围以确保测量完整。
脉冲宽度：短脉冲（3ns-30ns）适合近距高分辨率测量，长脉冲（1μs-20μs）适合远距测量，可手动设置或自动匹配距离范围。
平均次数 / 时长：平均次数支持 2¹⁰-2²⁰次，时长支持 5s-30min，次数 / 时长越大，测量精度越高但耗时更长。
（3）事件分析功能
自动检测光纤链路中的 “事件”（如接头、断裂、弯曲），并计算关键参数：
事件类型：包括接头损耗、反射损耗、弯曲损耗、分光器损耗、光纤端点（菲涅尔反射）等，通过图标（如接头用 “⊡”、端点用 “■”）在 MAP 模式直观展示。
分析参数：可设置接头损耗阈值（0.01-9.99dB）、反射损耗阈值（20-70dB）、光纤端点阈值（3-65dB），超过阈值的事件会标记为 “故障”。
手动调整：支持插入 / 删除事件、编辑事件标记位置，解决噪声误判或弱事件漏检问题。
2. 实用工具功能（Utility）
设备支持多工具并行使用，可在 OTDR 测量时同步执行其他检测，提升工作效率：
工具功能 核心用途 关键参数 / 选项
光源（Light Source） 光纤损耗测量、光纤标识 输出波长与 OTDR 一致（如 1310/1550nm），支持连续光（CW）或调制光（270Hz/1kHz/2kHz）
可见光光源（/VLS 选项） 目视定位光纤断点、检查多芯光纤芯序 固定波长 650nm，支持 CW 或 2Hz 调制光
光功率计（/SPM//HPM 选项） 测量光信号功率、光纤损耗 /SPM（标准）：800-1700nm，/HPM（高功率）：最大 + 27dBm，支持日志记录（CSV 格式）
功率检查器（/PC 选项） 检测光纤中是否存在通信光（避免干扰） 测量波长 1310/1490/1550/1625/1650nm
光纤端面检测探头（/FST 选项） 检查光纤端面污渍、划痕 支持 USB 或无线连接，可对纤芯 / 包层 / 接触区进行_pass/fail_判断（符合 IEC 61300-3-35 标准）
3. 进阶应用功能（Application）
针对复杂场景提供专用解决方案，覆盖多芯光纤、长期监测等需求：
（1）智能映射（OTDR Smart Mapper）
功能：对同一波长使用不同脉冲宽度多次平均测量，自动拼接波形（近距用窄脉冲保证分辨率，远距用宽脉冲保证覆盖），生成链路事件地图。
优势：无需手动切换脉冲宽度，复杂链路（含分光器）的事件定位更精准，新手也能快速理解链路结构。
（2）多芯光纤测量（Multi-Fiber Project）
项目管理：将多芯光纤的测量条件（波长、距离范围）、芯数信息（1-2000 芯）、芯序（如 1a-1d 的带编号）打包为 “项目”，支持批量测量与数据统一管理。
批量操作：屏幕以表格展示芯号，用颜色标注测量状态（灰色 = 已存数据、绿色 = 合格、红色 = 不合格），可快速跳过无需测量的芯号，避免遗漏。
（3）光纤监测（Schedule Measurement，/MNT 选项）
定时测量：按设定间隔（1-60min）和时长（1-120 天）自动执行 OTDR 测量，监测光纤损耗变化（如老化、外力损伤）。
数据存储：测量数据自动按时间戳分类存储（SOR 格式波形、CSV 格式日志），支持后期回溯分析故障发生时间。
（4）自动损耗测试（Auto Loss Test/Multi-Fiber Loss Test）
单芯测试：两台设备配合，一台作光源、一台作光功率计，自动切换波长（1310/1550nm）测量光纤损耗。
多芯测试：通过 “主从模式” 同步多芯光纤损耗测试，主设备发送项目配置，从设备执行测量，结果自动回传主设备，适合多芯链路批量验收。
（5）高级分析（Advanced Analysis）
多波形对比：加载最多 4 个波形，支持垂直偏移调整，直观对比不同时段 / 链路的损耗差异。
双向轨迹分析：合并从光纤两端测量的波形，精准计算不同背向散射系数光纤的接头损耗。
差分轨迹分析：显示两个波形的差值，快速定位新增损耗点（如后期施工导致的光纤损伤）。
数据管理与报告生成
1. 数据存储与加载

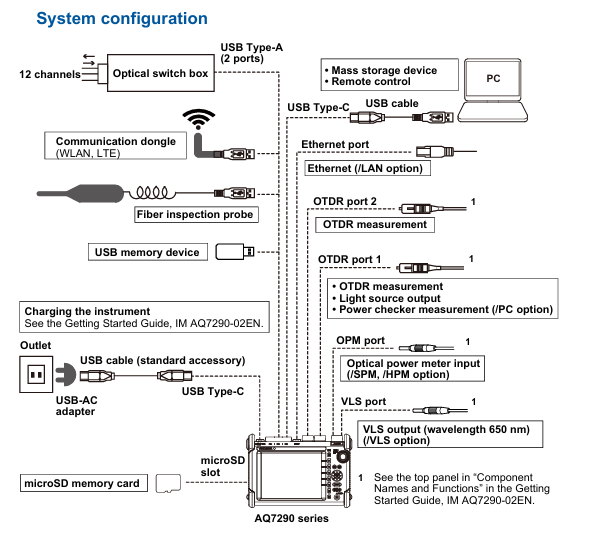

支持介质：内部内存（约 1GB）、USB 存储设备（USB 1.0/1.1/2.0）、microSD 卡（SDC/SDHC/SDXC），最多同时连接 2 个 USB 设备。
文件格式：
SOR：符合 Telcordia SR-4731 标准，存储波形数据与测量条件，可用于后期分析或导入 PC 端仿真软件。
SET：仅存储测量 / 分析条件，用于快速复现相同测试环境。
PDF：波形、事件列表、测量条件生成报告，支持自定义包含项（如公司名称、光纤标识）。
CSV：存储事件数据或光功率日志，便于用 Excel 等工具二次分析。
BMP/JPG：屏幕截图，用于记录现场检测结果。
自动保存：平均测量完成后可自动保存数据，支持按日期或自定义路径分类存储，避免数据丢失。
2. 报告生成
实时报告：测量完成后，可将当前波形、事件分析结果生成 PDF 报告，包含链路地图、事件列表、测量条件等信息。
批量报告：选择多个 SOR 文件，自动生成多页 PDF 报告，支持按文件名 / 日期 / ID 排序，适合批量项目验收。
自定义设置：可添加公司名称、光纤 ID、测试人员等标签，报告格式支持 1 页 1 个波形或 1 页 2 个波形对比。
系统设置与远程控制
1. 基础系统设置
显示设置：支持屏幕主题（深色 / 浅色）、亮度调节（4 级，含 OFF）、波长 / 距离单位（km/m）、小数点位数（1-3 位）。
电源管理：电池模式下可设置自动休眠（1/5/10/30min 无操作）、LCD 背光关闭，延长续航；USB-AC 适配器供电时可保持高亮度。
语言与快捷键：支持多语言（依设备后缀码），可将常用功能（如保存、报告生成）分配给 UTIL 键，一键调用。
2. 网络与远程控制
有线网络（/LAN 选项）：支持 10BASE-T/100BASE-TX 以太网，通过 TCP/IP 协议实现 PC 远程控制，可传输测量数据至服务器。
无线网络：连接无线 LAN 适配器（需自备推荐型号），支持接入点模式（设备作为热点）或站点模式（连接现有 WiFi），适合无网线场景的远程操作。
LTE Dongle：插入 LTE 适配器可通过移动网络连接远程设备，适合野外等无 WiFi / 以太网环境。
Web 服务器：PC 浏览器输入设备 IP 地址，可通过 “控制模式”（远程操作设备）或 “查看模式”（仅查看屏幕与下载文件）访问，无需安装专用软件。
安全与维护
1. 安全规范
激光安全：设备发射高功率激光（OTDR 端口、VLS 端口），操作时禁止直视端口或断开光纤，未连接光纤时需盖好端口盖，避免眼部损伤。
接线安全：测量前确认光纤连接正确（电压线接电压端子、电流线接电流端子），高电压 / 高电流输出时禁止触摸端子，定期检查端子是否过热松动。
故障处理：若出现烟雾、异味、异常声响，需立即断电并断开负载；输出自动关闭时（如过载保护），排除故障后再重新开启。
2. 维护与检修
滤网清洁：后部进风口滤网每 3 个月检查清洁，脏污时用中性洗涤剂清洗并自然晾干，堵塞会导致设备过热；滤网损坏需联系横河经销商更换。
自检功能：开机自动执行自检（检查风扇、电压 / 电流量程、内部电路），也可手动触发，自检失败会显示错误代码（如 E.901 为风扇故障）。
校准与更换：建议每年校准一次以保证精度，冷却风扇（3 年）、滤网（1 年）、LCD（约 40000 小时）需按推荐周期更换，维修需由横河认证人员操作。
存储条件：长期不用时，需存放在温度 - 20~60℃、湿度 10%~90%（无凝露）的环境，避免阳光直射、振动或腐蚀性气体。
