YOKOGAWA LS3300 交流功率校准器
时间: 2025-11-03浏览次数：
YOKOGAWA LS3300 交流功率校准器
YOKOGAWA LS3300 交流功率校准器
产品基础信息
1. 产品定位与核心功能
LS3300 是一款采用 “幻像负载法” 的交流功率校准器，可生成交流电压、电流及功率信号，主要用于功率表等设备的校准，支持多种接线系统与同步操作，满足不同场景下的校准需求。
2. 手册体系与语言版本
配套手册：除本手册外，还包含中国专用文档（IM LS3300-92Z1）、欧洲语言安全说明书（IM 00C01C01-01Z1）及全球联系列表（PIM 113-01Z2）。
语言编码：手册编号中的 “EN” 代表英文，“Z1” 代表中文等其他语言，用户可根据需求获取对应版本。
手册更新：内容随产品性能 / 功能升级可能无预告变更，最新版本需参考官网；截至 2025 年 4 月为第 8 版，历史版本从 2017 年 8 月第 1 版逐步迭代。
使用前准备

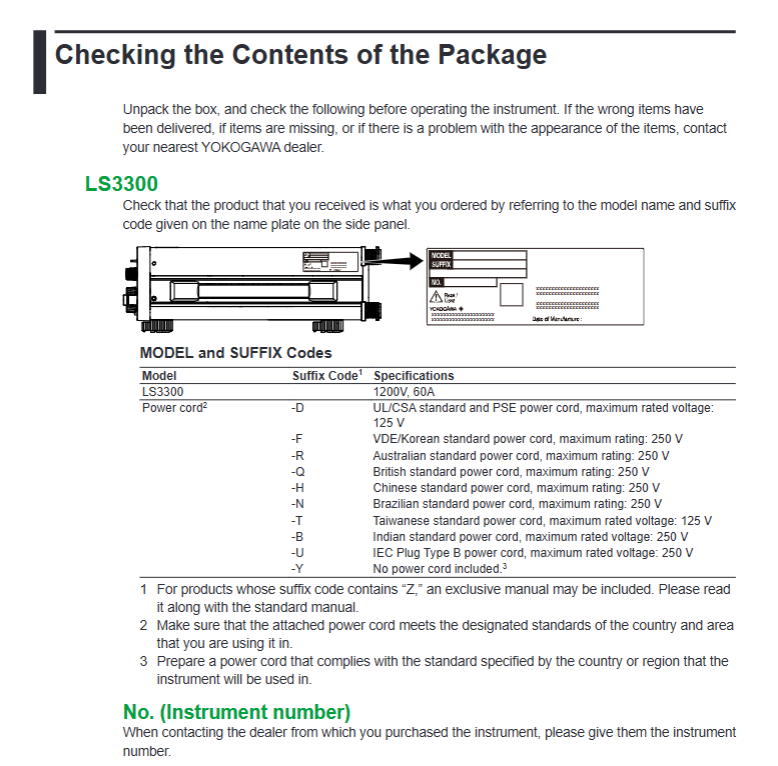

1. 包装内容检查
主机与标识：确认主机型号为 LS3300（规格 1200V、60A），通过侧面板铭牌核对型号及后缀码，避免错发。
标准配件：含 1 条匹配后缀码的电源线（如 - H 为中国标准、-Q 为英国标准等，-Y 无电源线需自备）、测量导线（B8506ZK/B8506WA）、鳄鱼夹适配器组、橡胶脚帽及全套手册，需确认配件完好无缺。
可选配件：测量导线、鳄鱼夹适配器、BNC 电缆、机架安装套件等需单独购买，选型需匹配设备额定参数（如 758917 测量导线额定 1000V、32A）。
2. 安装与电源连接
安装要求：需安装在通风良好处，顶部 / 底部出风口、后部进风口需预留足够空间（顶部 / 底部≥20cm），避免阳光直射、潮湿、强磁场等环境；支持桌面放置（可调节活动脚）或机架安装（需专用套件），禁止户外或有水环境使用。
电源规范：
额定电压：100-120VAC 或 200-240VAC，允许波动范围 90-132VAC、180-264VAC，频率 50/60Hz（允许 48-63Hz 波动）。
电源线必须使用设备专用款，且符合当地标准（如中国用 - H 型，额定 250V），需插入带保护接地的三孔插座，禁止切断接地 wire 或使用无接地延长线。
核心功能与操作
1. 输出参数设置
（1）电压输出设置
量程与范围：支持 1V、10V、30V、100V、300V、1000V 量程，输出范围为各量程的 0-125%（通过 “输出电平 × 电平比” 设置，电平比 0-120%），例如 10V 量程最大可输出 12.5V。
关键参数：频率 40-1200Hz，相位 - 180° 至 + 359.999°，功率因数 - 1.0 至 1.0（可设超前 / 滞后）；当电压≥150V 时会发出蜂鸣警示，量程≥300V 时 “高压指示灯” 亮起。
（2）电流输出设置
量程与范围：基础量程 30mA、100mA、1A、10A、50A，同步多台设备可扩展至 20A、30A、100A、150A；支持 “外部传感器模式”（500mV/5V 输出，需设置电压 - 电流转换比），输出范围同电压逻辑（0-125% 量程）。
关键参数：频率、相位、功率因数设置与电压一致，高电流输出（如 20A 及以上）需将接线系统设为 “1P2W（HI Current）” 并同步多台设备。
（3）扫描功能（Sweep）
功能用途：通过线性调整电平比，使输出在指定范围平滑变化（如检查电表指针卡滞），支持电压 / 电流单独扫描。
参数设置：扫描范围 0-100%/105%/110%/120%（相对于输出电平），扫描时间 8s/16s/32s/64s（从 0% 到 100% 的时间），可设 “向上扫描”（UP）或 “向下扫描”（DOWN），到达极限值后自动保持。
2. 同步操作与接线系统
（1）同步功能
多设备同步：最多支持 3 台 LS3300 同步，或与 2558A 等外部设备同步；主设备通过后部 “OSC OUTPUT” 端子连接从设备 “OSC INPUT” 端子，同步频率与相位（外部设备同步仅保证频率一致，相位需手动调整）。
同步设置：主设备设 “内部振荡（INTernal）”，从设备设 “外部振荡（EXTernal）”；也可设 “LINE” 模式，使输出与电源频率同步。
（2）接线系统
支持 6 种接线系统，需根据校准场景选择，不同系统对应不同设备连接方式：
接线系统 适用场景 所需设备数量
单相两线（1P2W） 单台设备独立校准 1 台
单相两线（1P2W HI Current） 高电流输出（20A 及以上） 2-3 台
单相三线（1P3W） 单相三线系统校准 2 台
三相三线（3P3W） 三相三线系统校准 2 台
三相三线（3V3A） 三相三线（三压三流法）校准 3 台
三相四线（3P4W） 三相四线系统校准 3 台
3. 其他功能
蜂鸣控制：可开启 / 关闭蜂鸣（如电压≥150V、扫描保持等场景），但设备故障（如风扇停转、过温）蜂鸣无法关闭。

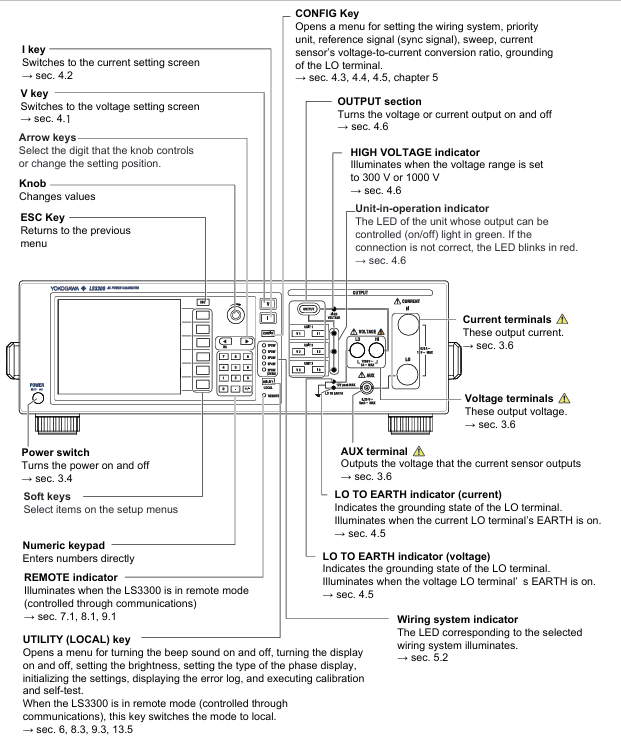

显示设置：支持 LCD 屏幕关闭（按任意键唤醒）、亮度调节（0-10 级），相位显示分 Type1（0° 向右）和 Type2（0° 向上）。
错误日志：记录设备运行中出现的错误代码（如 E.030 为幅值控制错误），断电后清空，可通过 “UTILITY” 菜单查看或清空。
初始化：可将设备设置恢复至出厂默认（GP-IB、以太网设置除外），同步模式下主设备初始化会同步从设备。
通信接口
1. 接口类型与规格
设备支持 USB、以太网、GP-IB 三种接口，不可同时使用，需通过 “CONFIG” 菜单切换配置：
接口类型 规格参数 用途
USB USB 2.0（HS/FS 模式），支持 USB-TMC 协议，Type B 接口 连接 PC，通过 USB-TMC 命令控制设备
以太网 10BASE-T/100BASE-TX，RJ-45 接口，支持 TCP/IP（VXI-11）、DHCP 网络控制，最多 3 台设备同时连接
GP-IB 符合 IEEE 488.2 标准，地址 0-30，支持 NI GP-IB 板卡 传统仪器控制，适用于兼容 GP-IB 的系统
2. 远程 / 本地模式切换
远程模式：接收 PC 命令后进入，“REMOTE” 指示灯亮起，仅 “UTILITY” 键可切换回本地模式，其他面板操作无效。
本地模式：按 “UTILITY” 键或接收 PC 本地切换命令进入，面板操作恢复正常。
安全与维护
1. 安全规范
高压防护：设备最大输出 1250Vrms，操作前需移除金属饰品，禁止触摸输出端子或导线（即使关闭输出，残留电压仍可能造成电击）。
接线安全：输出前需确认接线正确（电压线接电压端子、电流线接电流端子，无短路 / 松动）；输出中禁止触摸端子，定期检查端子是否过热或松动。
故障处理：若出现烟雾、异味、异常声响，需立即断电并断开负载；输出自动关闭时（如过载保护），需排除故障（如更换负载）后重新开启。
2. 维护与检修
滤网清洁：后部进风口滤网需每 3 个月检查清洁，脏污时用中性洗涤剂清洗并自然晾干，堵塞会导致设备过热；滤网损坏需联系横河经销商更换。
自检功能：开机自动执行自检（检查风扇、电压 / 电流量程、内部电路），也可通过 “UTILITY” 菜单手动执行，自检失败会显示错误代码（如 E.901 为风扇故障）。
校准与更换：建议每年校准一次以保证精度，冷却风扇（3 年）、滤网（1 年）、LCD（约 40000 小时）需按推荐周期更换，维修需由横河认证人员操作。
