Watlow Anafaze CLS200 系列控制器
时间: 2025-09-25浏览次数：
Watlow Anafaze CLS200 系列控制器
Watlow Anafaze CLS200 系列控制器

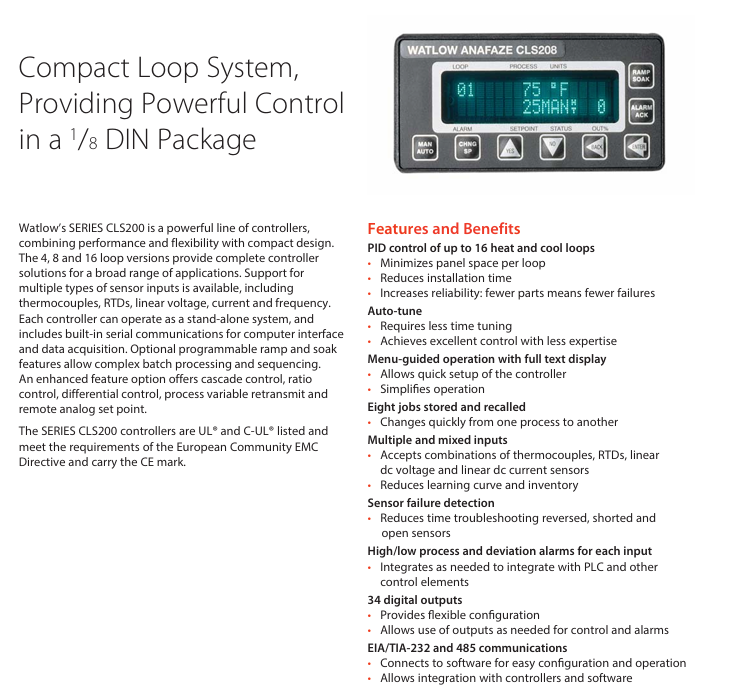

产品基础定位与核心优势
1. 产品定位
CLS200 系列是紧凑型回路控制系统，采用 1/8 DIN 封装设计，提供4 回路（CLS204）、8 回路（CLS208）、16 回路（CLS216） 三种版本，可覆盖多场景温控需求（如工业加热 / 冷却控制、批次处理等）。设备支持独立运行，也可通过串行通信接入计算机系统实现数据采集与远程控制，符合 UL®、C-UL® 认证及欧盟 EMC 指令，带有 CE 标识。
2. 核心优势
优势类别 具体特点 价值
空间与效率 单回路占用面板空间少，支持多回路集成 减少安装时间，降低面板布局复杂度
易用性 自动调谐（Auto-tune）功能；32 字符真空荧光显示屏 + 8 键键盘，菜单引导操作 降低调试门槛，无需专业技能即可实现精准控制；快速完成参数设置
灵活性 支持热电偶、RTD、线性电压 / 电流、频率等多种传感器输入；8 个作业程序存储与调用 减少备件库存与学习成本，可快速切换不同工艺流程
可靠性 传感器故障检测（开路、短路、反接）；34 路数字输出（50 针端子板配置） 缩短故障排查时间，灵活适配控制与报警需求
扩展性 支持 EIA/TIA-232/485 串行通信；可选 DAC/SDAC 模拟输出模块 便于与 PLC、上位机集成，满足模拟信号转换（如过程变量重传、电机调速）需求
核心功能与固件选项
1. 基础控制功能
PID 控制：支持最多 16 个加热 / 冷却回路的闭环 PID 控制，每个回路可配置 1-2 个控制输出（支持通断时间比例、分布式过零触发）。
报警功能：每个输入通道均配备独立的过程报警（高 / 低限）与偏差报警，支持用户自定义死区、延迟时间及启动抑制，全局报警输出可联动 PLC，看门狗输出指示控制器运行状态。
数据存储：可存储 8 个作业程序（Job），支持快速调用切换工艺；控制器配置可通过串行端口导入 / 导出。
2. 固件版本选择
根据应用需求选择不同功能的固件，核心差异如下：
固件类型 核心功能 适用场景
标准固件（Standard） 基础闭环 PID、自动调谐、报警、作业存储、传感器故障检测 常规温控场景（如恒温加热、简单冷却控制）
斜坡 - 保温固件（Ramp and Soak） 包含标准功能 + 斜坡升温 / 保温控制、过程变量重传 复杂批次处理（如材料老化测试、食品加工，需分阶段控温）
增强功能固件（Enhanced） 包含标准功能 + 过程变量重传、远程模拟设定点、串级控制、比例控制、差值控制 高精度联动控制场景（如多回路耦合控温、远程设定点调节）
注：增强固件的串级控制、远程模拟设定点功能需占用 2 个控制器通道；未使用的控制输出可配置为过程变量重传（需搭配 SDAC 模块）。

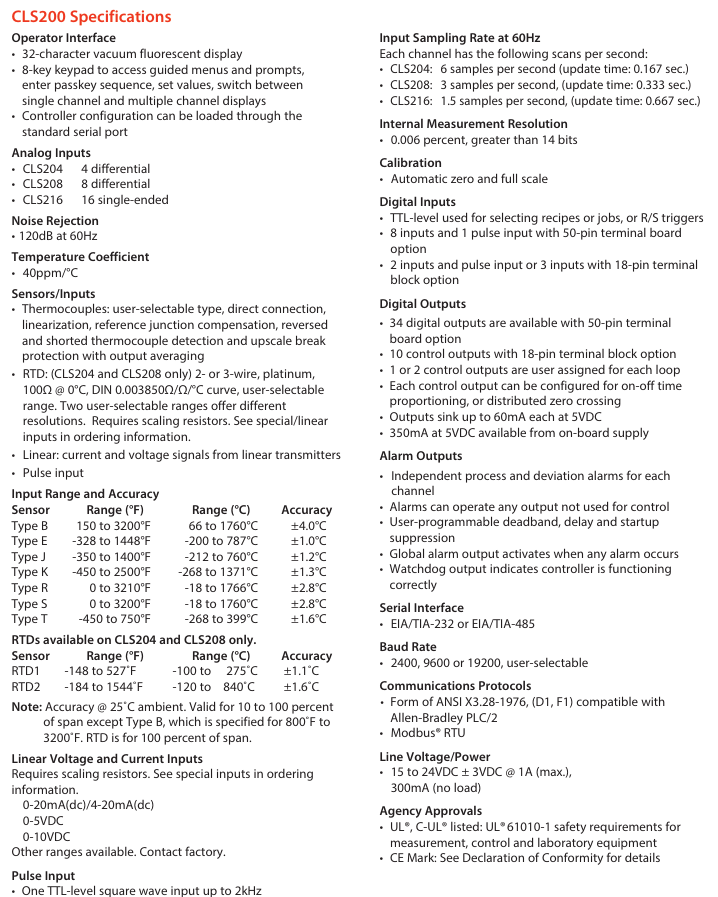

技术参数详解
1. 输入参数
（1）模拟输入与传感器支持
输入类型 具体规格 精度（25℃环境）
热电偶 支持 Type B/E/J/K/R/S/T，直接连接，带冷端补偿与线性化；Type B 量程 66-1760℃，其他类型 - 268~1371℃（依类型） ±1.0~4.0℃（Type E 精度最高，Type B 精度最低）
RTD（仅 CLS204/208） 2/3 线制铂电阻（100Ω@0℃，DIN 0.003850Ω/Ω/℃），分 2 个量程：
- RTD1：-100~275℃（0.1℃分辨率）
- RTD2：-120~840℃（1℃分辨率） ±1.1℃（RTD1）、±1.6℃（RTD2）
线性输入 需外接缩放电阻，支持 0-20mA/4-20mA DC、0-5V DC、0-10V DC，其他量程可定制 -
脉冲输入 TTL 电平方波，最高 2kHz -
（2）输入性能
噪声抑制：60Hz 下 120dB；温度系数：40ppm/℃；
采样速率：CLS204（6 次 / 秒，更新时间 0.167 秒）、CLS208（3 次 / 秒，0.333 秒）、CLS216（1.5 次 / 秒，0.667 秒）；
测量分辨率：>14 位（0.006% 量程）。
2. 输出参数
数字输出：50 针端子板配置时 34 路输出，18 针端子板配置时 10 路输出，每路最大 sink 电流 60mA（5V DC），板载电源提供 350mA（5V DC）；
模拟输出：无板载模拟输出，需通过可选模块扩展（DAC/SDAC）。
3. 通信与电源
串行通信：EIA/TIA-232 或 EIA/TIA-485，波特率 2400/9600/19200 可设，支持 ANSI X3.28-1976（兼容 Allen-Bradley PLC/2）、Modbus® RTU 协议；
电源要求：15-24V DC ±3V，最大 1A（带载）、300mA（空载），可选 120/240V AC 转 15V DC 适配器（UL® Class 2 认证）。
可选模块（DAC/SDAC）
用于将控制器的数字输出转换为模拟信号，满足特定控制需求：
模块类型 功能规格 应用场景
DAC（数字 - 模拟转换器） 1-2 路分布式过零触发（DZC）输出转换为模拟信号，每路可配置为 4-20mA DC、0-5V DC 或 0-10V DC 简单模拟信号转换（如阀门开度控制、普通调速）
SDAC（串行数字 - 模拟转换器） 1 路高精度模拟输出（电压 / 电流），支持过程变量重传、开环控制、电机 / 皮带调速、相角触发 SCR 功率控制，带 CE/UL®/C-UL® 认证 高精度信号需求（如精密仪器控温、过程变量远程监控）
模块电源配置
电源选项 规格 支持模块数量
A 无电源 -
B 120V AC 60Hz 壁装电源（16V DC 300mA） 最多 10 个双路 DAC 模块
H 120/240V AC 50/60Hz 适配器（15V DC 1.2A） 最多 12 个双路 DAC 模块
L 120/240V AC 50/60Hz 适配器（5V DC 3A） 最多 10 个 SDAC 模块
订货规则与选型指南
1. 主控制器订货代码（SERIES CLS200）
代码结构共 10 位，关键位含义如下（完整结构见文档 “Ordering Information”）：
代码位 含义 可选值
②③ 回路数量 04=4 回路、08=8 回路、16=16 回路
④ 控制器类型（固件） 1 = 标准、3 = 斜坡 - 保温、4 = 增强、C = 定制
⑤ 端子板 0 = 仅 SCSI 接口、1=18 针端子块（CLS204/208）、2=50 针端子块（含 3 英尺 SCSI 线）
⑥ 电源适配器 0 = 无、3=120/240V AC 转 15V DC（UL® Class 2）
⑦ SCSI 电缆 0 = 无（选项 0/1）、1=6 英尺直头、2=3 英尺弯头
⑧ 串行通信电缆 0 = 无、1=10 英尺 DB-9 母头 / 裸线
⑨ 通信跳线 0=EIA/TIA-232、1=EIA/TIA-485、2=EIA/TIA-485 终端匹配
⑩ 特殊输入 0/00 = 仅热电偶 /-10~60mV、N/NN = 电流 / 电压 / RTD 数量（N 为数量）、XX = 定制代码
2. 特殊输入选型（⑩位）
若需支持 RTD、线性电流 / 电压输入，需指定特殊输入代码：
特殊输入代码 类型 适用控制器
20 RTD1（-100~275℃，0.1℃分辨率） CLS204/208
21 RTD2（-120~840℃，1℃分辨率） CLS204/208
44 0-20mA/4-20mA DC 全系列
55 0-5V DC 全系列
56 0-10V DC 全系列
3. DAC/SDAC 模块订货代码
代码结构：CLSSI + 特殊输入类型 + 起始通道 + 结束通道，例如 “CLSSI 44 01 04” 表示 4-20mA 输入，覆盖 1-4 通道。
