CyberPower UT650EG / UT850EG User’s Manual不间断电源
时间: 2025-09-25浏览次数：

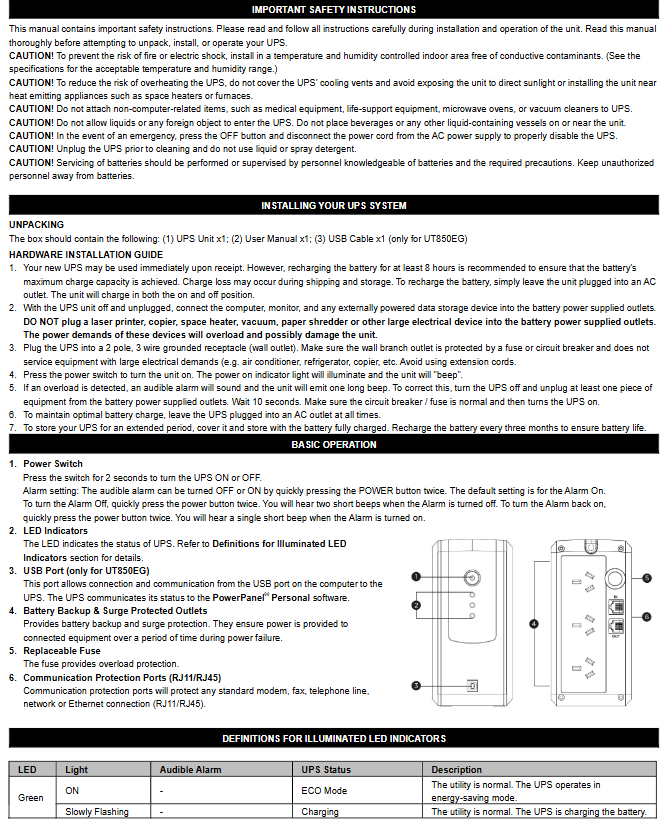

CyberPower UT650EG / UT850EG User’s Manual不间断电源
CyberPower UT650EG / UT850EG User’s Manual不间断电源
核心安全指令（必看）
为避免火灾、触电或设备损坏，需严格遵守以下要求：
安装环境：仅可在室内温湿度可控环境使用（具体范围见技术参数），禁止暴露于阳光直射、热源（如取暖器、熔炉）附近，不可覆盖散热孔，远离导电污染物。
负载限制：禁止连接非计算机类设备，如医疗 / 生命支持设备、微波炉、吸尘器等；激光打印机、复印机、碎纸机等大功率设备不可接入电池供电插座（易过载损坏 UPS）。
使用禁忌：禁止液体或异物进入设备，不可在 UPS 及周边放置盛液容器；清洁前需断电，禁用液体或喷雾清洁剂；电池维护需由专业人员操作，禁止非授权人员接触。
应急处理：紧急情况下，需按下 “OFF” 键并拔掉电源线切断 UPS 电源；若检测到过载，设备会发出长鸣警报，需断电并移除至少一个负载后重启。
设备安装流程
1. 开箱检查
包装盒内应包含：
核心部件：UPS 主机（1 台，UT650EG 或 UT850EG）
配件：用户手册（1 本）、USB 数据线（1 根，仅 UT850EG 配备）
2. 硬件安装步骤
电池充电：设备收到后可直接使用，但建议充电至少 8 小时（抵消运输存储中的电量损耗），只需将 UPS 插入交流插座即可（开机 / 关机状态均能充电）。
负载连接：断电状态下，将计算机、显示器、外置数据存储设备接入 “电池供电插座”（Battery Backup & Surge Protected Outlets），禁用大功率设备。
电源接入：将 UPS 插头插入带接地的 2 孔 3 线插座（墙插需有保险丝或断路器保护），禁止与空调、冰箱等大功率设备共用同一电路，尽量避免使用延长线。
开机启动：按下电源开关，电源指示灯亮起且设备 “蜂鸣” 一声，即启动成功。
过载处理：若检测到过载，设备发出长鸣警报，需断电移除至少一个负载，等待 10 秒并确认断路器 / 保险丝正常后，重新开机。
长期维护：为保持电池最佳状态，需始终将 UPS 接入交流插座；长期存储时，需充满电后覆盖保存，每 3 个月充电一次以延长电池寿命。
基础操作指南
1. 核心按键与接口功能
操作部件 功能说明
电源开关（Power） 长按 2 秒开机 / 关机；快速按 2 次可开启 / 关闭声音警报（默认开启，关警报时响 2 短鸣，开警报时响 1 短鸣）
LED 指示灯 显示 UPS 状态（如市电正常、电池充电、故障等，具体见 “LED 状态定义表”）
USB 接口（仅 UT850EG） 连接计算机 USB 口，通过 PowerPanel® Personal 软件实现 UPS 状态通信与监控
电池供电插座 提供电池备份与浪涌保护，断电时为负载持续供电
可更换保险丝 提供过载保护，若因过载熔断需按规格更换
通信保护端口（RJ11/RJ45） 保护调制解调器、传真机、电话线、网络 / Ethernet 连接，防止浪涌损坏
2. LED 指示灯状态定义
不同颜色与闪烁模式对应不同设备状态，关键说明如下：
LED 颜色 灯光状态 声音警报 UPS 状态 具体描述
绿色 常亮 - 节能模式（ECO） 市电正常，UPS 运行于节能状态
绿色 缓慢闪烁 - 电池充电 市电正常，UPS 正在为电池充电
黄色 常亮 每 30 秒鸣 2 次 电池模式 市电中断，UPS 切换为电池供电
黄色 闪烁 快速蜂鸣 电池电量低 电池即将耗尽，需尽快保存数据并断电
红色 常亮 + 每 5 秒闪 1 次 持续长鸣 电池输出短路故障 需断电并移除至少一个负载后重启
红色 常亮 + 每 5 秒闪 2 次 持续长鸣 过载故障 负载超 UPS 额定容量，需断电移除部分负载
红色 常亮 + 每 5 秒闪 3 次 持续长鸣 充电器故障 需联系 CyberPower 技术支持
红色 常亮 + 每 5 秒闪 4 次 持续长鸣 硬件故障 需联系 CyberPower 技术支持
红色 闪烁 持续长鸣 过载警告 负载超容，需断电移除部分负载
技术参数（UT650EG vs UT850EG）
参数类别 UT650EG UT850EG
容量（VA/W） 650 VA / 360 W 850 VA / 425 W
输入 电压范围 165~290 Vac；频率 50/60 Hz ±5 Hz（两款一致）
输出 电池模式输出电压 220/230/240 Vac；频率 50/60 Hz ±1%（两款一致）
过载保护 内置电流限制、保险丝（两款一致）
物理规格 尺寸（宽 × 高 × 深）84×174×280 mm；重量 3.8 kg 尺寸（宽 × 高 × 深）84×174×280 mm；重量 4.2 kg
电池 密封免维护铅酸电池（型号 RBP0119×1）；完全放电后 6 小时充至 90% 密封免维护铅酸电池（型号 RBP0143×1）；完全放电后 6 小时充至 90%
环境适应 工作温度 0~40℃；相对湿度 0~90%（两款一致）
通信接口 无 USB 接口 配备 USB 接口（支持 PowerPanel® 软件监控）
指示灯 / 警报 市电 / 电池 / 故障指示灯；支持电池、低电量、过载、故障警报（两款一致）
故障排查方案
常见问题 可能原因 解决方法
UPS 续航时间未达预期 电池未充满；电池轻微损耗 保持 UPS 接入电源充电；联系 CyberPower 技术支持检测电池
UPS 无法开机 未接入交流插座；电池损耗；机械故障 确认接入 220-240V 接地插座；联系技术支持更换电池或检修硬件
插座无供电给负载 过载导致保险丝熔断 / 断路器跳闸；电池耗尽；设备被浪涌损坏 断电移除部分负载，更换符合规格的保险丝或复位断路器后重启；充电至少 4 小时；联系技术支持检修
