Thermal Solutions EVS 系列燃气调节锅炉
时间: 2025-09-25浏览次数：
Thermal Solutions EVS 系列燃气调节锅炉
Thermal Solutions EVS 系列燃气调节锅炉
产品基础信息
1. 核心标识与认证
产品定位：燃气驱动的模块化调节锅炉（GAS-FIRED MODULATING BOILER），用于热水系统，获AHRI 认证，符合美国《国家燃气规范》（NFPA 54/ANSI Z223.1）、加拿大《燃气安装规范》（CAN/CSA B149）及马萨诸塞州 248 CMR 4.00/5.00 等地方法规。
关键信息：发布于 2024 年 9 月，替代旧版，包含英 / 法双语警示内容，需张贴并保持清晰可读，维修时需提供锅炉型号、序列号（见额定标签）。
2. 型号与核心参数
覆盖 8 种型号（EVS-500 至 EVS-3000），核心参数差异如下（以典型型号为例）：
型号 输入功率（MBH） 总输出（MBH） 净 AHRI 额定（MBH） 水容量（加仑） 干重（磅） 湿重（磅） 供电 / 风机功率
EVS-500 500 431 375 6.1 722 823 120V/½ 马力

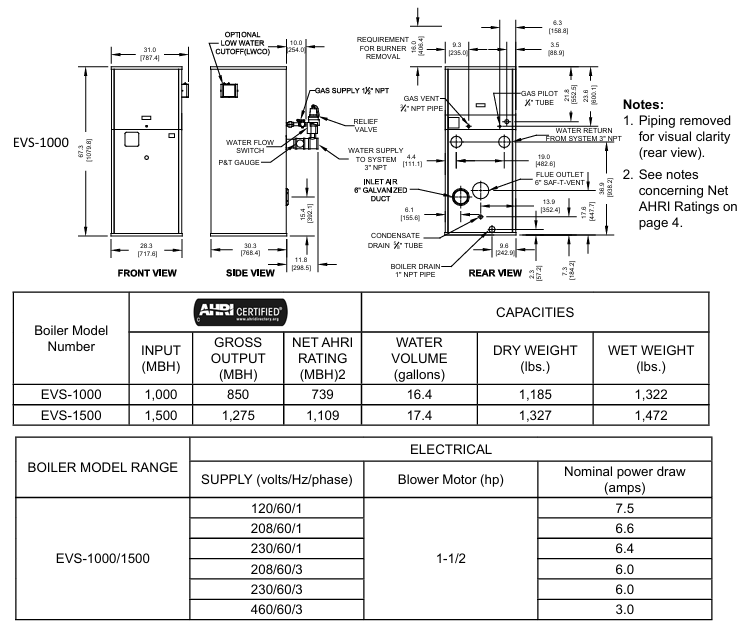

EVS-1000 1000 850 739 16.4 1185 1322 120V/1.5 马力

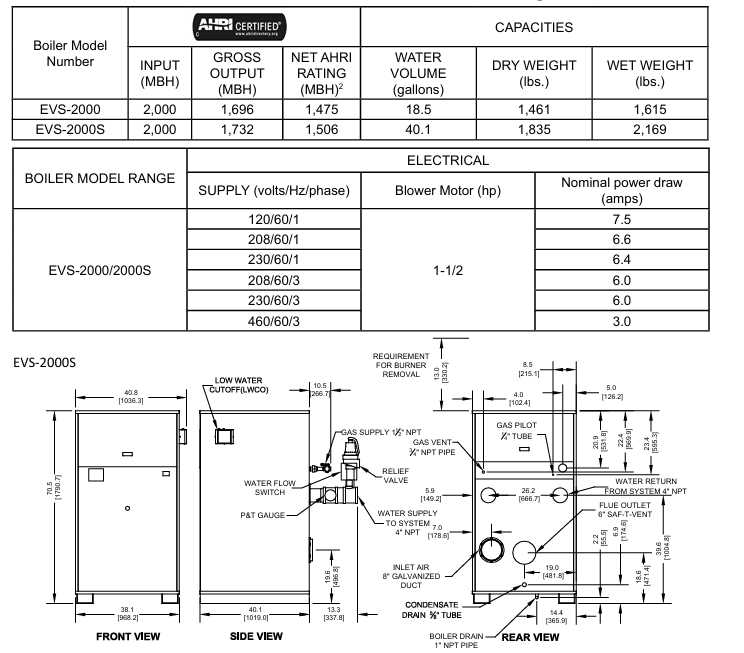

EVS-2000S 2000 1732 1506 40.1 1835 2169 120V/1.5 马力
EVS-3000 3000 2610 2270 43.1 2193 2552 208V/2 马力
通用限制：最大工作压力 160 psig，介质温度 - 40~+90°C，环境温度 - 40~+85°C，冷凝水 pH 值 3-5（需中和处理）。
安装规范（关键要求）
1. 前置要求
安装资质：需由持证 plumber/gas fitter 操作（马萨诸塞州强制要求），安装前需确认当地法规，确保与可燃材料的安全距离（左 / 右 / 后 6 英寸、前 24 英寸、烟道连接件 18 英寸，维修间距因型号不同为 24-36 英寸）。
空间与通风：根据空间体积与总燃气输入量判断 “非受限空间”（≥50 ft³/1000 Btu/h）或 “受限空间”，受限空间需 2 个永久通风口（顶部 12 英寸内、底部 12 英寸内，最小 3 英寸口径）；密封燃烧机型可免室内通风，但需按规范安装进气管。
2. 核心系统安装
（1）通风系统
类型：支持正压通风（侧墙 / 垂直，最大等效长度 50 英尺，不可汇流）与负压通风（传统烟囱，需 15 英尺以上垂直高度、双作用气压阻尼器），通风管需用 AL29-4C® 等耐冷凝材料，水平段每 4 英尺至少倾斜 1 英寸，终端需远离门窗（4 英尺以下 / 水平 4 英尺 / 以上 1 英尺）、燃气表（4 英尺）。
特殊要求：马萨诸塞州侧墙通风需安装带备用电池的一氧化碳探测器（每楼层 1 个）、8 英尺高标识牌（“GAS VENT DIRECTLY BELOW. KEEP CLEAR”）。
（2）水系统
水质要求：硬度≤8.5 格令（150 ppm），pH 8.8-9.2，需专业水处理（防氧化、结垢），乙二醇使用不超过 50% 且需加防锈剂；新管需用磷酸三钠（TSP）清洗，旧系统需在回水端装过滤器。

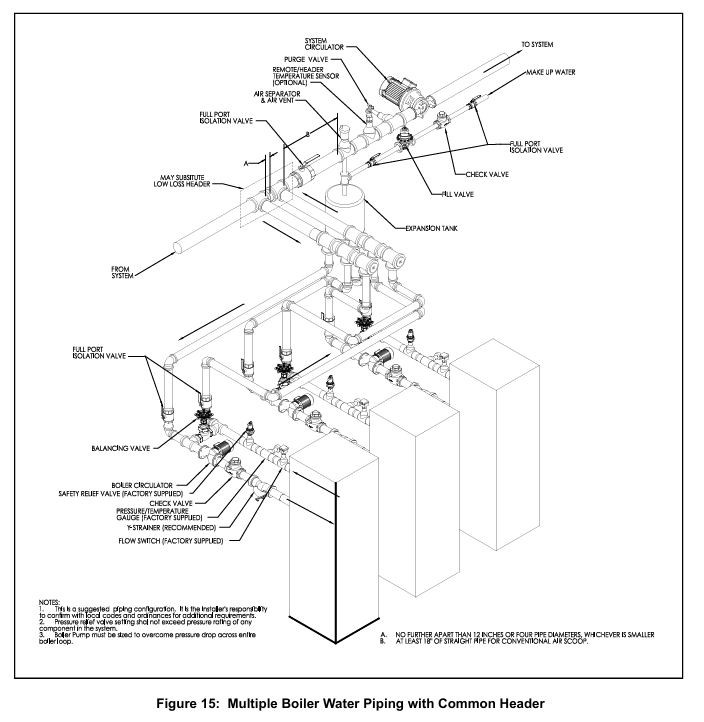

管路规范：供 / 回水管径 2-4 英寸（依型号），流量需符合表 2（如 EVS-500 最小 22 gpm、最大 43 gpm），回水温度不可低于 130°F（防冷凝），温差不可超过 40°F（防换热器损坏）；需装安全阀（不可装截止阀）、排气装置、膨胀罐。
（3）燃气系统
压力要求：天然气最小入口压力 4-9 英寸水柱（依型号），丙烷 8 英寸水柱，最大 14 英寸水柱，超压需额外装调压器（不可多锅炉共用 1 个）；燃气管需做泄漏测试（用肥皂水，禁明火），安装 sediment trap、手动截止阀。
管径选择：参考表 4（如 1 英寸 SCH40 管 10 英尺等效长度时容量 514 ft³/h），需考虑管件等效长度（表 6，如 90° 弯头等效 1.55-20.2 英尺）。
（4）电气系统
供电：需独立回路与熔断开关，电压 120/208/230/460V（依型号），接地符合 NFPA 70；不可将锅炉与循环泵接同一熔断开关，低压控制（24V）需用隔离继电器，禁短接安全控件。
操作与调试流程
1. 启动前检查
确认通风、水、燃气、电气系统安装合规，关闭所有电源与燃气阀，排空燃气管道空气（等待 5 分钟），检查无燃气泄漏后开启燃气阀。
2. 系统启动步骤
注水排气：关闭锅炉供水阀，分区排气（每区排水至无气泡 30 秒），填充系统至工作压力，检查漏水。
通电与调试：开启电源，确认循环泵转向与流量开关功能，设置 TSBC™控制器（见第九章），检查风机转向（预吹扫时测试）。
火焰调试：验证引燃火焰（蓝色稳定，信号 1.5-5.0 VDC）与主火焰（均匀橙色），调整空燃比（高火 O₂ 4-6%、低火 O₂ 5.5-7%），确保 CO≤400 ppm。
3. 常规操作
点火指令：通过 TSBC™控制器或外部温控器启动，禁手动点火；闻到燃气味时需关闭所有电器，远离建筑后联系燃气供应商 / 消防部门。
运行监控：实时查看出口温度、调制率、火焰信号，确保安全阀、高限温控器（手动复位）、低水位切断器等安全控件正常。
维护与故障排查
1. 维护周期与内容
周期 维护项目 操作要求
每日 锅炉周边检查、仪表读数、火焰观察 确保无易燃物，火焰无异常
每周 点火器、火焰信号、燃气阀泄漏测试 关闭燃料阀测试安全停机时间
每月 烟道 / 冷凝水排水、燃气压力联锁测试 清理冷凝水，确保压力在正常范围
半年 仪表校准、空气过滤器更换、循环泵维护 过滤器用肥皂水清洗，泵按厂商规范保养
每年 换热器检查、空燃比复检、安全阀测试 拆面板查腐蚀，按 ASME 规范测试安全阀
2. 常见故障处理
报警信息 可能原因 解决措施
Low Water Level 低水位切断器触发 手动复位，检查补水系统
Low Water Flow 循环泵故障或管路堵塞 确认泵运行，清理过滤器
Fuel Limit 燃气压力过高 / 过低 复位压力开关，检查调压器 / 燃气管路
High Temp Limit 水温超安全值 手动复位高限温控器，检查负载 / 循环系统
FSG Fault 火焰保护装置故障 复位装置，检查点火器 / 紫外线传感器
3. 备件与维修

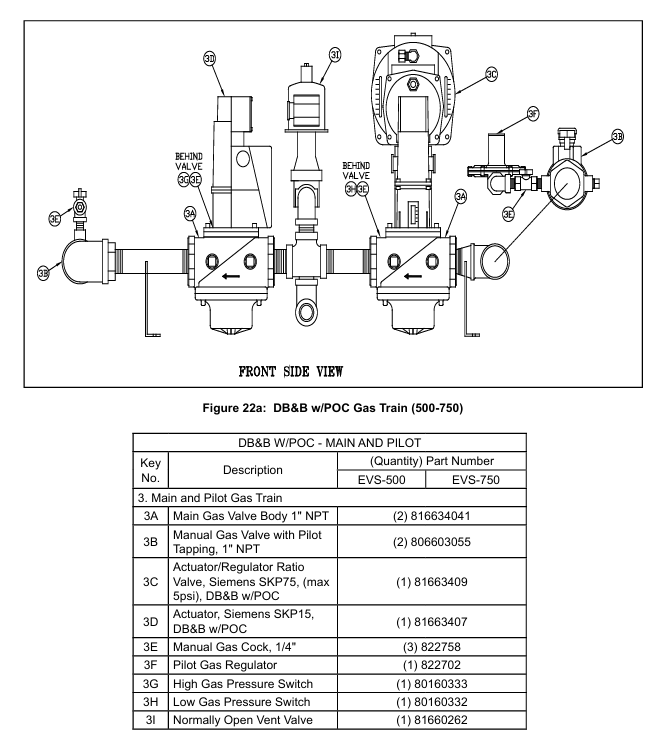

备件订购：通过 Thermal Solutions 经销商（兰卡斯特仓库）获取，提供型号与序列号；关键备件如换热器（EVS-500：103530-01）、风机（EVS-750：81156018）、燃气阀（V4295A 系列）需用原厂件。
维修禁忌：禁拆卸燃烧器（易损坏），电气维修前需切断所有电源并上锁，更换控件需与原厂型号一致。
TSBC™控制器（ Thermal Solutions Boiler Control）
1. 核心功能
支持锅炉调制控制、多锅炉主从联动（最多 8 台，RJ11 组网）、室外温度复位（随室外温调整水温，节能）、生活热水优先（DHWP）、故障诊断（存储 10 条报警记录）。
2. 关键设置
基础参数：暖季停机（WWSD）设定点 70°F，主从启动触发 90% 调制率、停止触发 25%，旋转周期 168 小时（均衡磨损）；PID 参数默认本地 P=20、I=30，远程 P=20、I=30（可按需调整）。
操作模式：手动模式（设定调制率 0-100%）、自动模式（依出口 / 远程温度控制），传感器故障时自动切换备用模式（如远程传感器故障→出口传感器控制）。
