Bosch Rexroth HM20 液压压力传感器
时间: 2025-09-25浏览次数：
Bosch Rexroth HM20 液压压力传感器
Bosch Rexroth HM20 液压压力传感器
产品基础信息
产品型号：HM20（博世力士乐旗下产品，文档编号 RE 30272，2022 年 2 月版，替代 2018 年 4 月版）
核心用途：用于液压系统中的压力测量，所有带电流输出的型号均获 DNV 船用认证，适用于 marine 场景（需额外浪涌保护）
关键认证：CE、cUL US Listed、DNV、RoHS，符合 EMC 指令及 “UK EMC Regulations”（UKCA 认证）
核心特性
测量能力：提供 8 个测量量程（10bar、50bar、100bar、160bar、250bar、315bar、400bar、630bar），采用薄膜测量单元，精度表现优异 —— 特性曲线偏差 < 0.5%（含非线性、滞后、零点及终点偏差），非重复性 <±0.05%（基准温度范围内）
材质与安全性：介质接触部件为不锈钢（1.4542/17-4 PH/630 等），外壳材质含 V4A (1.4404)、PEI、HNBR；具备高爆破压力、反极性保护、过压保护及短路保护，压力通道内置 0.3mm 节流元件，可降低压力峰值、气穴等动态效应导致的损坏风险
环境适应性：环境温度范围 - 40~+85°C，介质温度范围 - 40~+90°C，存储温度范围 - 40~+80°C；抗振动（10-2000Hz / 最大 10g/3 轴）、抗噪音（20-2000Hz/14g RMS/24h/3 轴）、抗运输冲击（15g/11ms/3 轴），防护等级 IP65/IP67（需正确安装匹配连接器）
技术参数

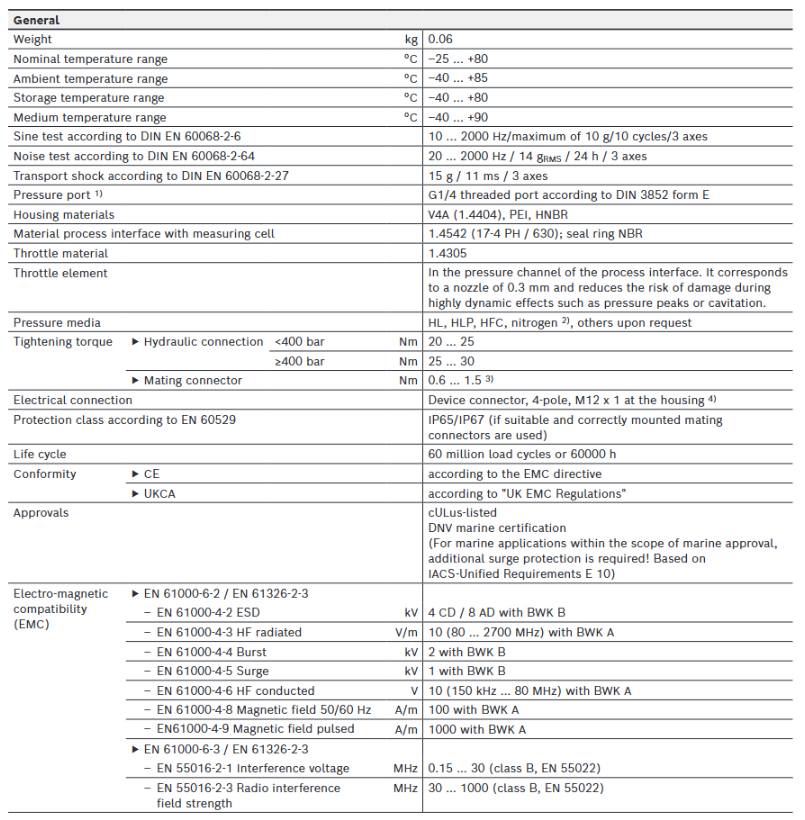

（一）通用参数
类别 参数值
重量 0.06kg
额定温度范围 -25~+80°C
压力接口 G1/4 螺纹（符合 DIN 3852 E 型，需彻底排气）
适用介质 HL、HLP、HFC、氮气（最大 300bar），其他介质可按需定制
拧紧扭矩 液压接口 < 400bar 时 20-25Nm；≥400bar 时 25-30Nm；连接器无指定时推荐 0.6-1.5Nm
寿命周期 6000 万次负载循环或 60000 小时（CE 认证）
（二）电气参数
类别 参数值
供电电压 额定 24VDC，下限 18VDC，上限 36VDC（cULus 认证下最大 30VDC），最大允许残余纹波 2.5Vss（40-400Hz）
电流消耗 电压输出时≤12mA
防护等级 III 类
绝缘电阻 >100MΩ（500VDC）
输出信号 电流输出（4-20mA，负载电阻 Rₐ=(Uₛ-8.5V)/0.0215A）；电压输出（0.1-10V，负载电阻 Rₐ>2kΩ）
响应速度 建立时间（10%-90%）<1ms
温度系数 额定温度范围内 < 0.1%/10K；范围外 < 0.2%/10K
长期漂移（1 年，基准条件） <±0.1%
（三）EMC 兼容性
抗扰度：符合 EN 61000-4 系列标准（ESD 4kV CD/8kV AD、浪涌 1kV、射频辐射 10V/m 等）
发射限值：符合 EN 55016-2 系列标准（干扰电压 0.15-30MHz Class B、辐射场强 30-1000MHz Class B）
订货代码与配件
（一）订货代码规则（示例：HM20-2X/-K35-N）
代码位 含义 可选值
01 产品类型 HM20（压力传感器）
02 组件系列 2X（20-29 系列，安装尺寸和引脚分配不变）
03 测量量程 10/50/100/160/250/315/400/630（对应 bar 数）
04 输出类型 C（4-20mA 电流输出，带 DNV 认证）、H（0.1-10V 电压输出）
05 连接器 K35（4 针 M12x1）
06 节流元件 N（0.3mm 喷嘴型）

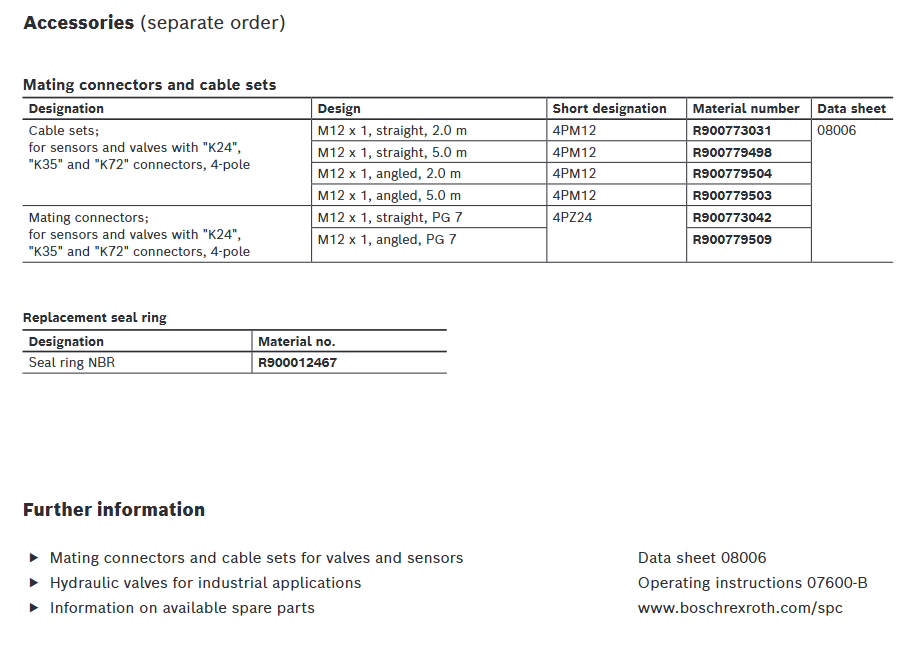

（二）可选配件（需单独订购）
线缆组：4 针 M12x1 接口，含直型 2m（R900773031）、直型 5m（R900779498）、弯型 2m（R900779504）、弯型 5m（R900779503），对应数据表 08006
匹配连接器：4 针 M12x1 接口，直型 PG7（R900773042）、弯型 PG7（R900779509）
替换密封件：NBR 材质密封环（R900012467）
