ABB SPAU 341 C 电压调节器
时间: 2025-09-25浏览次数：
ABB SPAU 341 C 电压调节器
ABB SPAU 341 C 电压调节器
产品基础定位与核心功能
1. 产品定位
应用场景：专为配电变电站的有载调压变压器设计，通过控制分接开关（Tap-changer）调节变压器二次侧电压，确保负载端电压稳定，适配 50/60Hz 电网；
核心价值：支持单台变压器独立调压与多台变压器并联运行，具备线路压降补偿、过流 / 欠压闭锁、过压检测等功能，满足工业级供电稳定性需求；

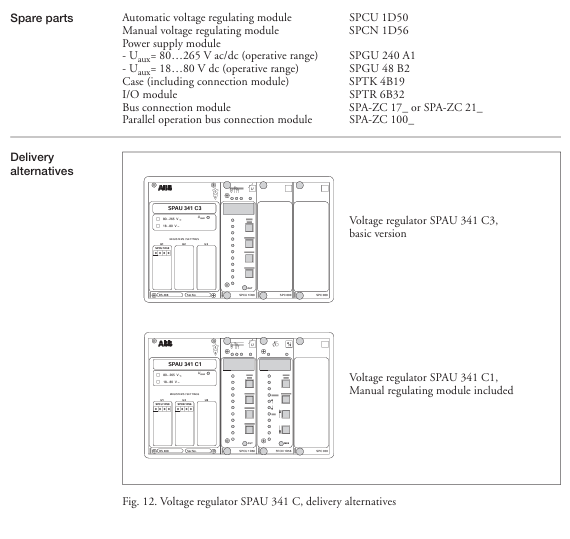

模块组成：由自动调压模块（SPCU 1D50）、手动调压模块（SPCN 1D56）、电源模块（SPGU 240 A1/SPGU 48 B2）、I/O 模块（SPTR 6B32）及主板组成，支持光纤串行总线通信（需搭配 SPA-ZC 系列总线模块）。
2. 核心功能清单
功能类别 具体能力 应用价值
电压控制 自动 / 手动双模调压，通过分接开关 “升（Raise）/ 降（Lower）” 信号调节电压 适配负载变化，维持二次侧电压稳定
补偿功能 线路压降补偿（Uₐ），补偿线路电阻（R）与电抗（X）导致的电压损失 确保远端负载端电压达标，避免近端电压过高 / 远端电压过低
保护闭锁 过流闭锁（I>）、欠压闭锁（U<）、过压检测（U>），外部闭锁输入 防止分接开关在故障状态（如短路、电压异常）下动作，延长设备寿命
并联运行 支持主从（Master/Slave）、负电抗（Negative Reactance）、最小环流（Minimizing Circulating Current）三种并联控制原理 多台变压器向同一母线供电时，平衡负载与环流，避免设备过载
自我监控 硬件 / 软件实时自检，故障时触发 IRF（Internal Relay Fault）报警，封锁输出 提升系统可靠性，降低故障扩大风险
数据交互 数字显示设定值 / 测量值，RS488 串行接口，光纤总线通信 方便现场调试与远程监控，适配变电站自动化系统
核心工作原理与关键参数
1. 电压调节核心逻辑
控制电压计算：控制器通过 “基准电压（Uₛ）± 线路压降补偿（U_z）± 环流补偿（U_ci）- 设定电压降低（U_rsv）” 计算目标控制电压（Uₚ），公式为：
Uₚ = Uₛ ± U_z ± U_ci - U_rsv
调节触发机制：
对比测量电压（Uₘ）与控制电压（Uₚ），若 Uₘ超出 “带宽（∆Uₛ）” 范围（默认 ±1.5% Uₙ），启动第一延时（T1，默认 60s）；
若延时期间 Uₘ仍超出 “滞回范围（∆Uₕ，默认 90%∆Uₛ）”，触发分接开关动作；
若一次动作未使 Uₘ回归带宽，启动第二延时（T2，默认 30s），重复调节直至电压达标；
延时特性支持 “定时限” 与 “反时限”（延时与电压偏差成反比，偏差越大延时越短）。
2. 关键技术参数（核心指标）
参数类别 具体规格 说明
电压输入 额定电压 Uₙ：100V/110V/120V（线电压），连续耐压 2Uₙ，功耗 < 0.5VA 适配不同地区电网额定电压
电流输入 额定电流 Iₙ：1A/5A（可选），1A 款持续耐受 4A、10s 耐受 25A；5A 款持续耐受 20A、10s 耐受 100A 兼容不同变比的电流互感器（CT）
输出触点 调节触点（Raise/Lower）：250V AC/DC，持续 5A，0.5s 通断 30A；信号触点（闭锁 / 报警）：250V AC/DC，持续 5A 适配分接开关驱动回路与报警回路
电源模块 SPGU 240 A1：80~265V AC/DC（兼容 110/230V 主流电压）；SPGU 48 B2：18~80V DC（适配低压直流系统） 满足不同变电站电源配置
环境适应性 工作温度 - 10~+55℃，存储温度 - 40~+70℃，湿度 5%~95% 非凝露，防护等级 IP54（嵌入式安装） 适配工业 harsh 环境，防尘防溅
通信能力 光纤串行总线，ASCII 编码，速率 4800/9600 Bd，支持 SPA-ZC 系列模块（塑料光纤用 SPA-ZC 17/21，玻璃光纤用 SPA-ZC 17 MM/21 MM） 实现多台调节器数据交互，支持并联运行与远程监控
故障处理与维护
1. 状态指示灯解读（核心故障判断依据）
指示灯 状态 含义 处理建议
模块状态（MS） 红色常亮 不可恢复故障（如硬件损坏） 断电重启，无效则检查 I/O 模块与主板连接，联系售后
过流闭锁（I>） 红色常亮 电流超过 I > 设定值 检查负载是否过载、CT 接线是否正常，排除故障后复位
欠压闭锁（U<） 红色常亮 电压低于 U < 设定值（默认 0.7Uₙ） 检查电网电压，若电网正常则调整 U < 设定值
过压检测（U>） 红色常亮 电压高于 U > 设定值（默认 1.25Uₙ） 触发 “快速降压”，无需手动干预，电压恢复后自动退出
自检故障（IRF） 红色常亮 模块硬件 / 软件故障 记录显示屏故障代码（如 1-030 = 程序存储器故障），联系售后维修
2. 常见故障代码与处理
故障代码 故障类型 处理措施
1-004 调压控制回路故障 检查分接开关 “升 / 降” 线圈接线，确认电源模块输出电压
1-030 程序存储器（ROM）故障 模块内部故障，需更换 SPCU 1D50 模块
1-050 工作存储器（RAM）故障 断电重启，若持续故障则更换主板
1-051 参数存储器（EEPROM）故障 通过 V167 参数格式化 EEPROM，重新配置参数
3. 日常维护要点
定期检查：每月检查端子接线是否松动、散热是否正常，每季度清洁模块防尘网（若有）；
参数备份：通过串口软件备份参数（如 Uₛ、∆Uₛ、Uᵣ/Uₓ），避免模块故障导致参数丢失；
备件准备：关键备件建议储备电源模块（SPGU 240 A1）、I/O 模块（SPTR 6B32），缩短故障修复时间。
安装与选型建议
1. 安装要求
环境条件：避开高温热源（如变压器本体），安装位置温度≤55℃，湿度≤95% 非凝露，防护等级 IP54（需搭配适配外壳）；
布线规范：电压 / 电流信号线与动力线分开敷设，光纤总线线缆长度≤100m（塑料光纤）/2km（玻璃光纤），弯曲半径≥10 倍线缆直径；
尺寸与固定：采用嵌入式安装，面板开孔尺寸需匹配（214×139mm±1mm），可通过 SPA-ZX 系列增高框架（3 种规格）调整安装深度。
2. 选型配套
电源模块选型：常规场景选 SPGU 240 A1（80~265V AC/DC），低压直流系统选 SPGU 48 B2（18~80V DC）；
总线模块选型：塑料光纤选 SPA-ZC 17 BB/21 BB，玻璃光纤选 SPA-ZC 17 MM/21 MM，并联最小环流选 SPA-ZC 100 BB/MM；
线缆选型：电压信号用 100V 屏蔽线，电流信号用 CT 专用屏蔽线，光纤用 ABB 推荐塑料 / 玻璃光纤（如 SPA-ZP 25A05）。
