Rockwell Automation 1585 以太网介质
Rockwell Automation 1585 以太网介质
文档基础与产品定位
1. 核心定位
应用场景：适配工业控制领域 harsh 环境（高振动、化学腐蚀、宽温、高电磁干扰），支持 EtherNet/IP 协议（兼容 DeviceNet、ControlNet 的 CIP 协议）；
关键优势：全系列产品符合 ODVA EtherNet/IP、ISO IEC 24702 等标准，提供从 IP20（控制柜内）到 IP67（户外 / 设备端）的防护覆盖，支持最高 1Gb/s 传输速率（Cat 6）；
产品矩阵：按 “线缆形态 + 连接器类型” 分类，涵盖线缆卷轴、RJ45 系列、M12 系列、转接器 4 大类，满足不同安装场景需求。
2. 环境适配核心参数
温度范围：常规款 - 20~+60℃，宽温款 - 40~+80℃（如 M12 Xcode Gigabit）；
防护等级：RJ45 类 IP20，M12 类 IP67（防泼溅、防尘）；
抗干扰能力：屏蔽款（箔 + 编织屏蔽）支持高噪声环境（M₃I₃C₃E₃等级），非屏蔽款通过双绞线平衡设计降低干扰；
耐候性：TPE/PUR 护套线缆抗焊接飞溅、紫外线、油污，PVC 款适配常规工业环境。
核心产品分类与技术规格
（一）线缆卷轴：基础传输介质
1. 非屏蔽双绞线（UTP）
核心参数：Cat 5e，24 AWG 镀锡铜导体，4/8 芯（2/4 对），支持 1Gb/s 速率；
护套类型与场景：
护套材质 颜色 关键特性 适配场景 型号示例
机器人 TPE 青绿色 / 红色 耐弯曲（1000 万次循环）、抗油污 / 紫外线 机械臂、移动设备 1585-C4TB-Sx（4 芯）
riser PVC 青绿色 垂直布线合规（UL CMR） 控制柜间垂直布线 1585-C8PB-Sx（8 芯）
Plenum PVC 灰色 防烟毒（UL CMP） 通风管道、洁净室 1585-C8MB-Sx（8 芯）
长度选项：x=100/300/600m（默认单位），如 1585-C4TB-S600 为 600m 卷轴。
2. 屏蔽双绞线（STP）
屏蔽结构：箔 + 编织双层屏蔽（部分款为单层箔屏蔽），提升抗电磁干扰能力；

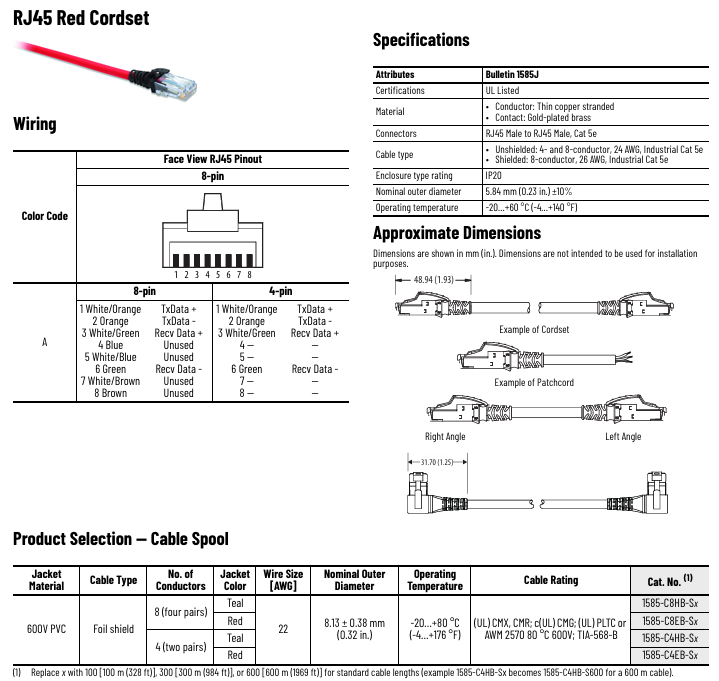

特殊款：600V 高压线缆：
参数：22 AWG，8 芯（4 对），-20~+80℃，UL PLTC/AWM 2570 认证；
场景：与高压动力线缆同桥架敷设（如电机控制柜附近），型号 1585-C8HB-Sx（青绿色）、1585-C8EB-Sx（红色）。
（二）RJ45 系列：控制柜内 / 常规连接
1. 常规 RJ45 跳线（IP20）
核心规格：Cat 5e/Cat 6，4/8 芯，支持直头 - 直头、直头 - 弯头（左 / 右）等 6 种连接组合；
分类与场景：
类型 护套材质 屏蔽 / 非屏蔽 关键特性 型号示例
常规款 PVC（riser） 非屏蔽 / 屏蔽 控制柜内固定布线，UL CMR 1585J-M8PBJM-y（8 芯直头）
高柔性款 TPE 非屏蔽 1000 万次弯曲，适配移动部件 1585J-M8TBJM-y
600V 高压款 PVC 箔屏蔽 高压环境隔离，UL PLTC 1585J-M8HBJM-y
长度选项：y=2/5/10m（默认单位），如 1585J-E4TBJM-5 为 5m 右弯头跳线。
2. 千兆 RJ45 跳线（Cat 6）
差异化参数：8 芯（4 对），箔 + 编织屏蔽，TPE 护套，-40~+75℃，支持 1000Mbps；
场景：高速工业以太网（如机器视觉、大数据量传输），型号 1585J-M8TGJM-x（直头 - 直头）。

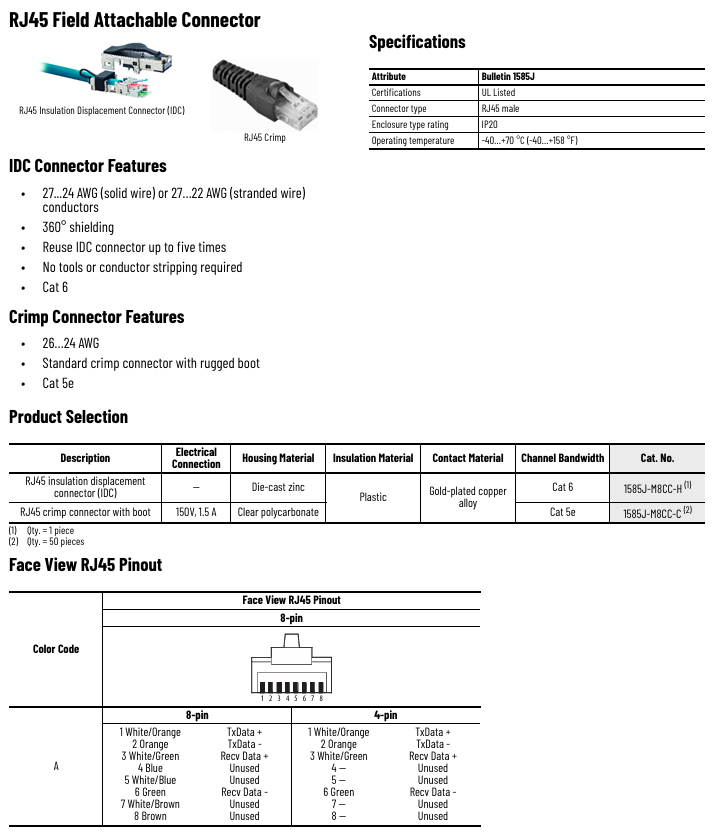

3. 现场可接连接器
两类款式：
IDC 免工具连接器：Cat 6，24~27 AWG（实芯 / 多股），360° 屏蔽，可重复使用 5 次，型号 1585J-M8CC-H（单只装）；
压接连接器：Cat 5e，24~26 AWG，带防护靴，50 只装（1585J-M8CC-C）；
优势：无需剥线，简化现场布线修改，适配自定义线缆长度需求。
（三）M12 系列： harsh 环境专用
1. 4 芯 D-code（常规工业）
核心特性：IP67 防护，4 芯（2 对），Cat 5e，支持 - 40~+75℃（TPE/PUR 护套）；
分类与场景：
护套材质 屏蔽 / 非屏蔽 关键特性 型号示例（跳线）
TPE 非屏蔽 高柔性（10 倍线缆直径弯曲半径） 1585D-M4TBJM-x（M12-RJ45）
PUR 箔 + 编织屏蔽 无卤素、抗化学腐蚀 1585D-M4UBJM-x
PVC 箔屏蔽 600V 高压隔离 1585D-M4HBJM-x
特殊款：红色 M12：标识高压 / 安全回路，型号 1585D-M4VBDM-x（TPE 非屏蔽）。
2. 8 芯 X-code（千兆高速）
差异化参数：Cat 6，8 芯（4 对），箔 + 编织屏蔽，-40~+80℃，支持 1Gb/s；
场景： harsh 环境高速传输（如户外传感器组网），提供 M12-M12（1585D-M8UGDM-1）、M12-RJ45（1585D-M8UGJM-1）两种跳线，长度可定制。

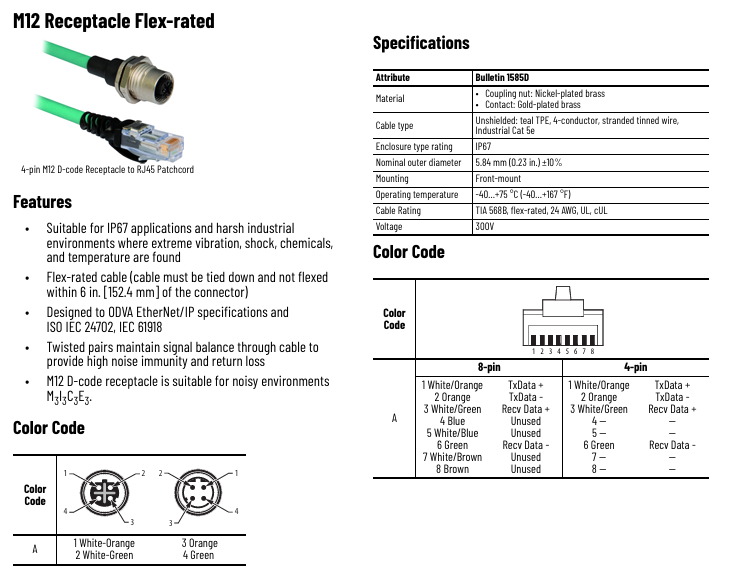

3. M12 插座（前端安装）
特性：IP67，4 芯 D-code，TPE/PUR 护套，适配设备端固定安装；
型号：1585D-D4TBJM-x（非屏蔽 TPE）、1585D-D4UBJM-x（屏蔽 PUR），长度 1~15m 可选。
（四）转接器：跨防护等级过渡
1. M12-RJ45 穿墙转接器
核心功能：实现 IP67（设备端 M12）到 IP20（控制柜内 RJ45）的过渡，支持面板安装（PG9 螺纹）；
参数：4 芯 D-code，IP67，-20~+85℃，22 AWG，型号 1585A-DD4JD；
场景：电机、传感器等现场设备与控制柜的连接。
2. M12 IDC 现场连接器
特性：免工具安装，4 芯 D-code，屏蔽 / 非屏蔽可选，IP67，-25~+85℃；
型号：1585D-M4DC-SH（屏蔽直头）、1585D-F4DC-SH（屏蔽弯头），适配 22~26 AWG 线缆。
关键选型维度与注意事项
1. 选型三核心维度
（1）环境防护需求
IP20 场景（控制柜内）：选 RJ45 非屏蔽 / 屏蔽跳线（如 1585J-M8PBJM-y）；
IP67 场景（设备端 / 户外）：选 M12 系列（如 1585D-M4TBJM-x）；
高压 / 强干扰场景：选 600V 屏蔽款（如 1585-C8HB-Sx 线缆、1585J-M8HBJM-y 跳线）。
（2）传输速率与距离
100Mbps（常规控制）：Cat 5e，非屏蔽款最长 100m（500kbps 时），屏蔽款可延长至 150m；
1Gb/s（高速数据）：Cat 6（M12 Xcode），最长 100m（双绞线），需匹配屏蔽设计降低串扰。
（3）机械特性
固定布线：选 PVC 护套（成本低、稳定性高）；
移动部件（如机械臂）：选 TPE/PUR 高柔性款（1000 万次弯曲，如 1585-C4TB-Sx 线缆）。
2. 安装与使用注意事项
弯曲半径：高柔性线缆需≥10 倍线缆直径，常规线缆≥20 倍，避免过度弯曲导致传输衰减；
屏蔽接地：屏蔽款需单端接地（控制柜侧），避免双端接地产生地环流；
颜色标识：红色款用于高压 / 安全回路，青绿色款用于常规信号，避免混接；
工具适配：IDC 连接器无需工具，压接连接器需用专用压接工具（如 1585A-JCRIMP）。
认证合规
安全认证：UL Listed、cUL、CE（EN 61000-6-2/-4）、C-Tick（澳大利亚）；
行业标准：ODVA EtherNet/IP、ISO IEC 24702、TIA 568-B（布线标准）。
典型应用场景配置示例
机器人工作站：M12 D-code 高柔性跳线（1585D-M4UBJM-2）+ TPE 线缆卷轴（1585-C4TB-S300），适配 - 40~+75℃、高振动环境；
户外传感器组网：M12 Xcode Gigabit 跳线（1585D-M8UGDM-5）+ 600V 屏蔽线缆（1585-C8HB-S600），抗紫外线、高压干扰；
控制柜内布线：RJ45 直头 - 弯头跳线（1585J-E8PBJM-3）+ PVC 线缆卷轴（1585-C8PB-S100），低成本适配 IP20 环境。
通过以上产品组合，可实现工业以太网从 “控制柜 - 现场设备 - 户外节点” 的全场景覆盖，保障 harsh 环境下的稳定传输。
