Rockwell Automation SmartGuard 600 控制器
基础与控制器核心定位
1. 基础信息
文档用途:指导安全控制器的安装、参数配置、接线与状态解读,适用于工业安全场景(如急停、安全门监控)的部署;
控制器定位:可编程电子安全系统(PES),支持 16 路数字输入、8 路数字输出、4 路测试脉冲输出,1752-L24BBBE 额外支持 EtherNet/IP 通信;
安全认证:满足高安全等级要求 ——IEC 61508 SIL 3、ISO 13849-1 PL (e)、EN 954-1 CAT 4,适配危险环境(北美 Class I Div 2 Groups A-D)。
2. 型号差异对比
型号 核心差异 通信接口 适用场景
1752-L24BBB 基础安全控制 USB + DeviceNet 无以太网需求的安全场景(如单机设备安全监控)
1752-L24BBBE 新增以太网功能 USB + DeviceNet + EtherNet/IP 需远程以太网监控的分布式安全系统(如产线级安全联动)

安装前关键配置(必做步骤)
1. 安全前置要求
危险环境注意事项:
严禁带电插拔接线(可能产生电弧引发爆炸),需先断电或确认环境非危险区域;
禁止替换非原厂部件(可能破坏 Class I Div 2 兼容性);
电池更换仅允许在非危险区域进行。
静电防护:操作前需触摸接地物体放电,佩戴防静电腕带,禁止触碰电路板引脚,闲置时存于防静电包装。
2. 核心参数配置(断电操作)
(1)DeviceNet 节点地址设置
配置方式:通过控制器正面 2 个旋转开关(十位 + 个位)设置,范围 00~63(默认 63);
软件配置兼容:若通过 RSNetWorx for DeviceNet 软件设置地址,需将旋转开关拨至 64~99;
关键提醒:避免节点地址重复,否则会触发通信错误。
(2)DeviceNet 通信速率设置

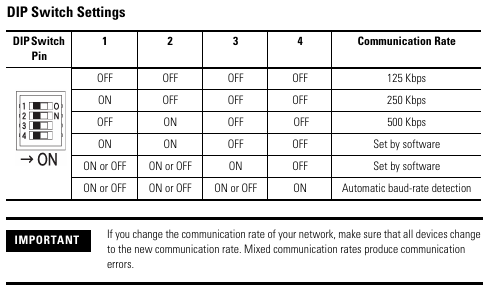

默认速率:125 kbps,支持 125/250/500 kbps 三档,通过 4 位 DIP 开关配置:
DIP 开关(1-4) 通信速率 说明
OFF-OFF-OFF-OFF 125 kbps 默认值
ON-OFF-OFF-OFF 250 kbps 中等距离组网
OFF-ON-OFF-OFF 500 kbps 短距离高吞吐场景
ON-ON-OFF-OFF 软件配置 需通过 RSNetWorx 设置
速率与距离匹配:速率越高,支持的线缆长度越短(如 500 kbps 时,扁平电缆仅支持 75m,粗缆 100m),需根据组网规模选择。
(3)EtherNet/IP IP 地址设置(仅 1752-L24BBBE)
默认模式:BOOTP 启用,需通过 BOOTP 服务器分配 IP(推荐 Rockwell 免费工具,下载地址:http://www.ab.com/networks/bootp.html);
配置步骤:
运行 BOOTP 工具,双击设备 MAC 地址;
在弹窗中输入目标 IP,点击确认;
控制器 IP 地址可通过正面 “IP 地址显示开关”(长按 1 秒以上)在显示屏查看,错误代码 “n4” 表示以太网配置异常。
控制器安装与接线规范
1. 物理安装(DIN 导轨固定)
安装要求:
仅支持 EN 50022 标准 DIN 导轨(35x7.5mm 或 35x15mm),水平安装(垂直安装会影响散热);
散热间隙:上下至少 50mm(2.0in),左右至少 5mm(0.20in),避免安装在发热设备上方;
安装步骤:
将控制器顶部卡槽挂在 DIN 导轨上;
按压控制器底部,卡紧底部卡扣(1752-L24BBB 单卡扣,1752-L24BBBE 双卡扣);
导轨两端安装端板,确保稳定性。
接地要求:通过 DIN 导轨实现 chassis 接地,需使用镀锌黄铬钢导轨(铝 / 塑料导轨可能导致接地不良),导轨每 200mm(7.8in)固定一次。
2. 电源接线(安全供电是核心)
电源规格:
外部供电:24V DC(允许范围 20.4~26.4V DC),输出保持时间≥20ms;
安全合规:需满足 SELV/PELV(CE LVD)、Class 2(UL 508),推荐 Rockwell 1606 系列电源(如 1606-XLP30E、1606-XL60DR);
端子接线:
控制器含 3 组 V/G 端子(V0/G0:内部逻辑供电;V1/G1:输入与测试输出供电;V2/G2:安全输出供电);
V0/G0 两组端子内部连通,仅需接一组,另一组可用于给其他设备分电。
3. I/O 与通信接线(分场景规范)
(1)输入接线(两类设备适配)
机械触点设备(如急停按钮):需同时连接 “安全输入端子(INx)” 与 “测试输出端子(Tx)”,实现 CAT 4 等级,接线长度≤30m;
PNP 半导体设备(如安全光幕):仅接安全输入端子(INx),无需测试输出,典型电流 4.5mA。
(2)输出接线(安全与测试输出区分)
安全输出(OUT0~OUT7):最大负载 0.5A,严禁超额定值接线,禁止作为测试输出使用;
测试输出(T0~T3):仅用于输入回路测试,T3 额外支持断线 / 灯泡烧毁检测,不可接安全负载。
(3)通信接线
DeviceNet 接线:5 线制连接器,按颜色对应(红 - V+、白 - CAN H、蓝 - CAN L、黑 - V-、空 - Drain),螺丝扭矩 0.25~0.3N・m;
USB 接线:仅用于临时配置(非永久连接),线缆长度≤3m,需使用 USB-A 转 USB-B 公对公线;
EtherNet/IP 接线(仅 1752-L24BBBE):RJ45 接口,CAT5e/CAT5 线缆,长度≤100m,引脚 1(TD+)、2(TD-)、3(RD+)、6(RD-)。
状态 indicators 解读与故障处理
1. 核心指示灯含义(分类型梳理)
(1)模块状态(MS)指示灯
指示灯状态 含义 处理建议
熄灭 无供电 检查电源接线,重启电源
绿色常亮 正常运行(Run 模式) 无需操作
绿色闪烁 待机模式(Idle) 确认配置是否完成
红色闪烁 可恢复故障(如配置错误) 检查开关配置,重置配置数据
红色常亮 不可恢复故障(如硬件损坏) 检查接线,排除干扰,联系售后
红绿交替闪烁 自检中 / 配置下载中 等待完成,若持续闪烁需重新配置
(2)网络状态指示灯
DeviceNet(NS D):绿色常亮 = 在线且有连接,红色常亮 = MAC 地址冲突 / 总线断开,需检查地址与线缆;
EtherNet/IP(NS E,仅 BE 款):绿色常亮 = 有以太网连接,红色常亮 = IP 地址冲突,需重新分配 IP。
(3)I/O 状态指示灯
黄色常亮 = 信号正常,红色常亮 / 闪烁 = 回路故障(如断线、短路、过流),需检查接线与负载。
2. 显示屏信息解读
正常状态:显示节点地址(00~63), standalone 模式显示 “nd”;
故障状态:交替显示错误代码与节点地址(如 F0=MAC 冲突,F1 = 总线断开);
特殊功能:按压 “服务开关” 显示安全配置签名(验证程序未被篡改),按压 “IP 显示开关” 显示以太网 IP。

关键规格与配套资源

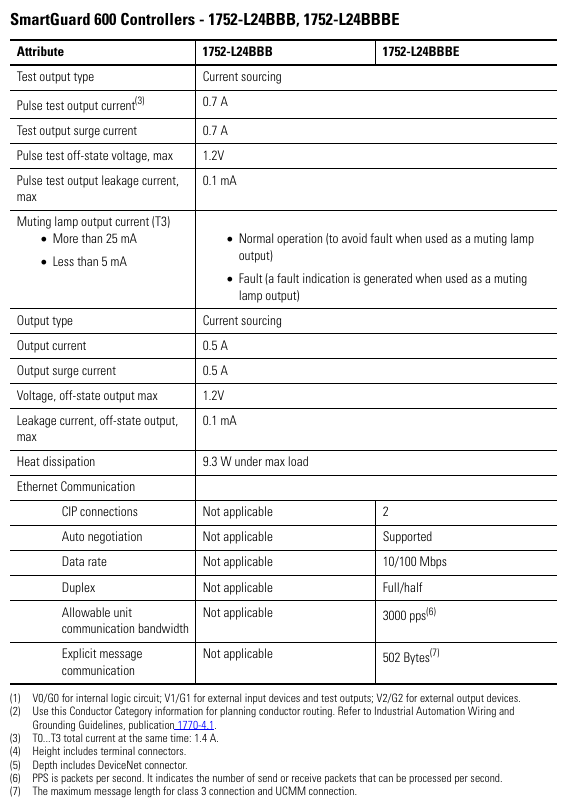

1. 核心技术参数
规格项 1752-L24BBB 1752-L24BBBE
尺寸(HxWxD) 99x99.4x131.4mm 99x113x131.4mm
重量 460g 575g
工作温度 -10~55℃(14~131℉) 同左
防护等级 IP20 同左
输入电流 4.5mA(每路) 同左
输出电流 0.5A(每路,最大) 同左
以太网速率 - 10/100Mbps(全 / 半双工)
2. 配套资源
关键手册:
《SmartGuard 600 User Manual》(1752-UM001):控制器配置与故障排除;
《SmartGuard 600 Safety Reference Manual》(1752-RM001):安全概念与 PFD/PFH 计算;
工具
配置软件:RSNetWorx for DeviceNet(DeviceNet 配置)、BOOTP 工具(IP 配置);
安全操作核心提醒
禁止行为:
不可将测试输出作为安全输出使用,不可用 DeviceNet 标准 I/O 数据传输安全信号;
禁止拆解 / 修改控制器(会破坏安全功能);
不可让 24V DC 线路误触输出端子,避免意外启动负载。
布线规范:
输入 / 输出线缆需与高压 / 大电流线缆分开布置,避免干扰;
stranded 导线需加装 DIN 46228-4 标准绝缘 Ferrules(非标准 Ferrules 可能不匹配端子)。
