Rockwell Automation 1756 ControlLogix 通信模块
时间: 2025-09-25浏览次数：
Rockwell Automation 1756 ControlLogix 通信模块
Rockwell Automation 1756 ControlLogix 通信模块
基础信息与模块分类
1. 基础信息
文档定位：工业级 ControlLogix 通信模块技术手册，含模块选型、参数配置、安装要求，适用于工业控制网络搭建与维护；
核心覆盖范围：7 类网络（EtherNet/IP、DeviceNet、DH+、Remote I/O、DH-485、SynchLink、ControlNet），3 类特殊模块（ conformal 涂层款、XT 宽温款、legacy 淘汰款）；
模块型号体系：按 “网络类型 + 功能特性” 命名，如 1756-EN2T（EtherNet/IP 网络，2 端口）、1756-DNB（DeviceNet 网络），后缀 “K” 代表 conformal 涂层（防腐蚀）、“XT” 代表宽温环境（-25~70℃）。
2. 模块分类总览
网络类型 核心模块型号 功能定位 特殊版本
EtherNet/IP 1756-EN2F/EN2T/EN2TP/EN2TR/EN3TR/EN4TR/ENBT 工业以太网桥接，支持实时 I/O 与消息通信 1756-EN2TK（涂层）、1756-EN2TXT（宽温）
DeviceNet 1756-DNB/E 连接传感器 / 执行器的底层网络桥接 -
DH+ / Remote I/O 1756-DHRIO、1756-RIO/B DH + 消息通信、Remote I/O 扫描 / 适配 1756-DHRIOXT（宽温）
DH-485 1756-DH485 低成本串口通信网络 -
SynchLink 1756-SYNCH 光纤同步通信，用于分布式运动控制 -
ControlNet 1756-CN2/CN2R/CNB/CNBR legacy 控制网络，实时高吞吐 1756-CN2RK（涂层）、1756-CN2RXT（宽温）
Legacy（淘汰） 1756-EWEB（网页服务器）、1756-TIME（时间同步） 已停产，提供替代方案 -
核心网络模块技术规格（按网络类型梳理）
（一）EtherNet/IP 模块：工业以太网核心
1. 核心功能与选型依据
关键能力：支持 CIP 协议（实时 I/O + 消息通信）、DLR 环网（1756-EN2TR/EN3TR/EN4TR）、PRP 冗余（1756-EN2TP/EN4TR，固件 4.001+）、CIP Security 加密（1756-EN4TR）；
选型对照表：
模块型号 端口规格 最大连接数（TCP/CIP） 数据包速率（pps） 适配场景
1756-ENBT 1×RJ45（10/100Mbps） 64/128 5000（I/O）/900（HMI） 基础以太网组网
1756-EN2T 1×RJ45（10/100Mbps） 128/256 25000（I/O）/2000（HMI） 中等规模 I/O 控制
1756-EN4TR 2×RJ45（10/100/1000Mbps） 512/1000（I/O）+528（消息） 50000（无加密）/15000（加密） 大型冗余网络，支持 256 轴运动
1756-EN2TXT（宽温） 1×RJ45（10/100Mbps） 128/256 25000（I/O） 极端温度环境（-25~70℃）
2. 技术参数共性
供电：5.1V DC（电流 0.7~1.2A），部分支持 24V DC 辅助供电；
环境适应性：工作温度 0~60℃（常规）/-25~70℃（宽温），湿度 5%~95% 非凝露，抗 ESD（接触 6kV / 空气 8kV）；
认证：c-UL-us（Class I Div 2）、ATEX Zone 2、CE、RCM，符合 ODVA EtherNet/IP 合规性。
（二）DeviceNet 模块：底层设备联网
核心参数：1756-DNB/E 支持 125/250/500kbps 通信速率，最大 64 节点，24V DC（11~25V）供电，电流 60mA；
关键特性：支持 CIP 协议，适配传感器 / 执行器，USB 端口用于临时配置（禁止危险环境使用）；
环境与认证：工作温度 0~60℃，认证同 EtherNet/IP 模块，符合 ODVA DeviceNet 合规性。
（三）DH+ / Remote I/O 模块： legacy 网络兼容
1. 1756-DHRIO（双功能）
DH + 功能：支持 57.6/115.2/230.4kbps 速率，最大 32 个消息连接；
Remote I/O 功能：作为扫描器，支持 32 个逻辑机架、16 个块传输连接；
参数：5.1V DC 电流 850mA，工作温度 0~60℃（常规）/-25~70℃（XT 款）。
2. 1756-RIO/B（仅 Remote I/O）
功能：支持扫描器 / 适配器模式，32 个物理机架，传输模拟 / 数字 / 块数据；
限制：作为适配器时，必须搭配 ControlLogix 控制器使用。
（四）ControlNet 模块：legacy 高吞吐网络
核心参数：通信速率 5Mbps，最大 99 节点，1756-CN2/CN2R 支持 128 个 Logix 连接，1756-CNB/CNBR 支持 40~48 个；
冗余特性：1756-CN2R/CNBR 支持双端口冗余，确保网络无间断；
替代建议：已推荐迁移至 EtherNet/IP，参考《ControlNet to EtherNet/IP Migration Reference Manual》（CNET-RM001）。
（五）其他网络模块
1756-SYNCH（SynchLink）：光纤通信（650nm 波长，200/230μm HCS 光纤），速率 5Mbps，同步精度高，用于多 chassis 运动协调；
1756-DH485（DH-485）：速率 9.6/19.2kbps，2 个 DB9 端口，需搭配 1761-NET-AIC 转换器连接网络，适配老旧设备。
特殊版本与 Legacy 模块说明
1. 特殊版本模块
Conformal 涂层款（后缀 K）：如 1756-EN2TK、1756-CN2RK，防盐雾、腐蚀，适配潮湿 / 化工环境；
XT 宽温款（后缀 XT）：如 1756-EN2TXT、1756-DHRIOXT，工作温度 - 25~70℃，符合 ANSI/ISA-S71.04 G1/G2/G3，适配极端工业环境。
2. Legacy 模块（已停产）
1756-EWEB：2021 年 11 月停产，替代方案为 1756-CMS1B1/CMS1C1（Compute 模块）；
1756-TIME：2021 年 11 月停产，替代方案为 Aparian A-TSM/B 时间同步模块（https://www.aparian.com/products/timesync）。
共性技术要求与配套资源
1. 通用参数
供电与功耗：多数模块依赖 ControlLogix chassis 5.1V DC 供电，功耗 3.5~6.7W，部分需 24V DC 辅助；
安装要求：1 槽宽度，适配 1756-A4/A7/A10 等 chassis，电源推荐 1756-PA75/PB75（常规）、1756-PAXT/PBXT（XT 宽温款）；
电磁兼容性（EMC）：符合 IEC 61000-6-2/-4，抗辐射干扰（10V/m，80~2000MHz）、抗 EFT（±3kV，5kHz）。
2.关键附件
网络类型 附件型号 描述

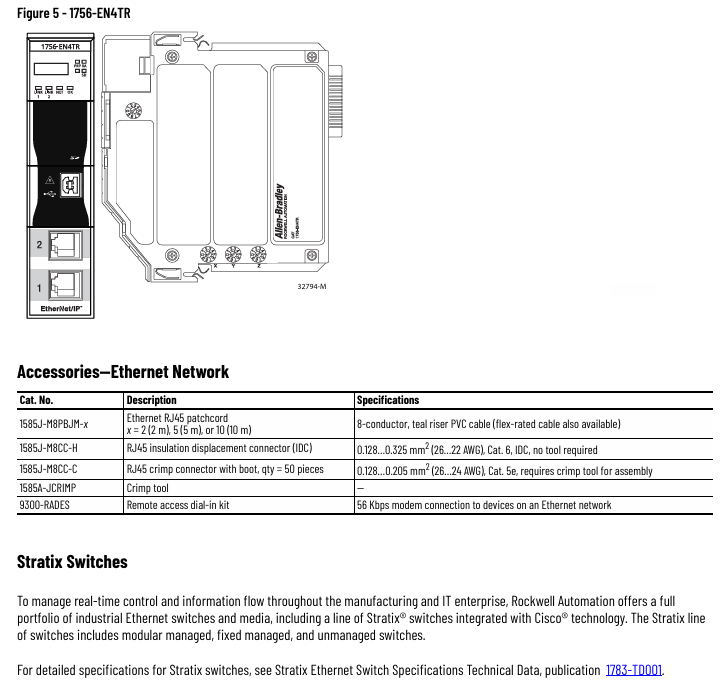

EtherNet/IP 1585J-M8PBJM-x 以太网跳线（2/5/10m，Cat5e/Cat6）
DeviceNet KwikLink Lite 扁平电缆与 IDC 连接器，免剥线快速组网
ControlNet 1786-RG6 四屏蔽同轴电缆，1786-TCT2BD1（IP67 T 型接头）
DH+ 1770-CD Belden 9463 双轴电缆，9300-RADKIT（远程拨号套件）
选型与迁移建议
新项目优先：优先选择 EtherNet/IP 模块（1756-EN4TR/EN2TR），支持冗余、加密与运动控制，兼容未来扩展；
legacy 网络维护：DH+/ControlNet 模块仅用于现有系统升级，新场景推荐迁移至 EtherNet/IP；
特殊环境适配：潮湿 / 腐蚀环境选 “K” 涂层款，高低温环境选 “XT” 宽温款，确保符合现场防护等级；
淘汰模块替代：1756-EWEB/1756-TIME 需按文档推荐方案替换，避免后期运维风险。
