Rockwell Automation Stratix 系列以太网设备
时间: 2025-09-25浏览次数：
Rockwell Automation Stratix 系列以太网设备
Rockwell Automation Stratix 系列以太网设备
基础信息与设备品类概览
基础信息
文档定位：工业级以太网设备技术规格手册，含详细参数、兼容性、安装要求，适用于设备选型、部署与维护；
适用品牌：Allen-Bradley Stratix 系列，部分含 ArmorStratix（加固型）子系列；
核心覆盖品类：共 16 类设备，分为交换机类（10 种）、路由 / 安全类（3 种）、无线类（1 种）、辅助技术类（2 种），具体如下：
交换机类：Stratix 2000（非网管）、2100（非网管）、2500（轻网管）、5200（网管）、5400（网管）、5410（网管）、5700（网管）、ArmorStratix 5700（加固网管）、5800（模块化网管）、6000（网管）；
路由 / 安全类：Stratix 4300（远程接入路由器）、5900（服务路由器）、5950（安全网关）；
无线类：Stratix 5100（无线接入点 / 工作组网桥）；
辅助技术类：嵌入式交换技术（Ethernet Taps）、可配置 NAT 路由器、CIP 安全代理。
核心设备技术规格（按品类梳理）
（一）交换机类：按 “非网管 / 轻网管 / 网管” 分类

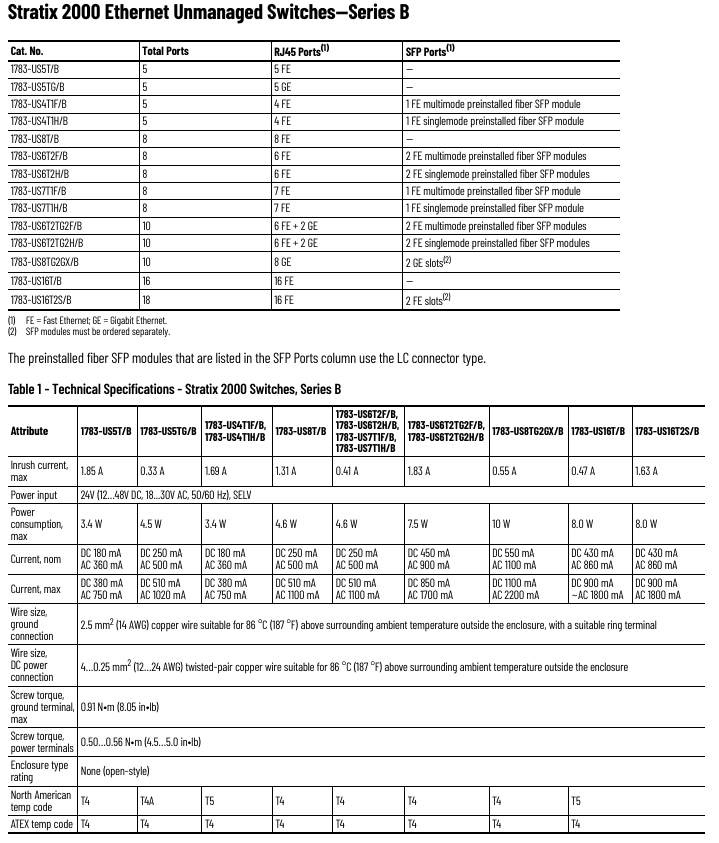

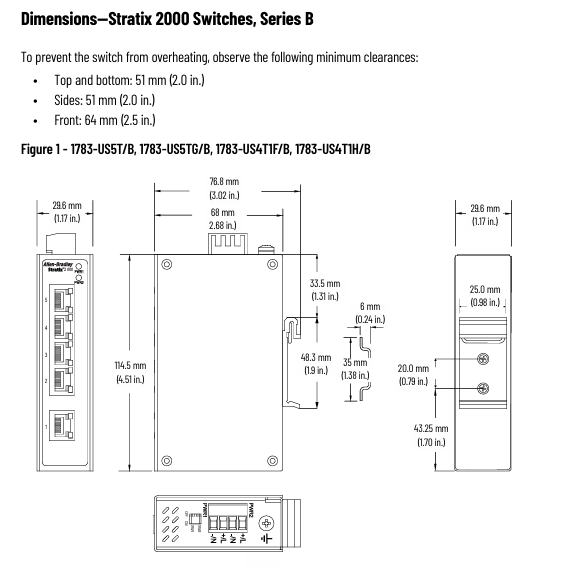

1. 非网管交换机：Stratix 2000/2100
核心特点：无复杂配置功能，即插即用，聚焦基础数据传输；
关键参数对比：
设备型号 端口规格（典型） 供电范围 工作温度 防护等级
Stratix 2000（Series B） 5-18 口（FE/GE RJ45+SFP，部分预安装多模 / 单模 SFP） 12-48V DC、18-30V AC -10~60℃（基础款）/-40~75℃（宽温款） IP30
Stratix 2100 5-18 口（FE/GE RJ45+SFP，含 PoE 款） 12-48V DC、24V AC -40~75℃ IP30

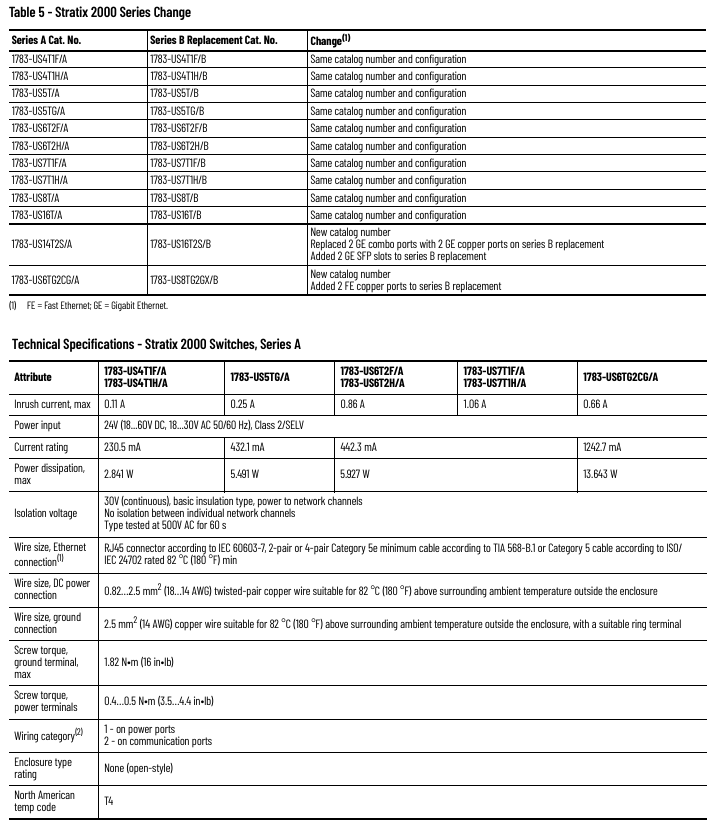

特殊设计：Stratix 2000 分 Series A/B，B 系列优化端口配置（如 1783-US14T2S/A 替换为 1783-US16T2S/B，增加 2 个 GE SFP 插槽）。
2. 轻网管交换机：Stratix 2500
核心功能：支持基础 VLAN、IGMP snooping，无复杂路由功能；
关键参数：仅 2 款型号（1783-LMS5/8），5-8 口 FE 铜缆，供电 12-24V DC，工作温度 - 20~60℃，防护 IP30，适配工业控制场景的简单组网。
3. 网管交换机：5200/5400/5410/5700/ArmorStratix 5700/5800/6000
共性功能：支持 Layer 2/Layer 3 协议、CIP Sync（IEEE 1588）、DLR 环网、NAT，部分含 PoE/PoE+（30W / 端口）；
差异化参数（典型型号）：
型号 端口能力 供电与 PoE 预算 宽温能力 特殊优势
5200（1783-CMS10DN） 8GE+2GE combo 12-48V DC，无 PoE -40~60℃ 支持 PRP 冗余、TSN 就绪
5410（1783-IMS28GNDC） 12GE+4GE SFP+12PoE 24-60V DC，单电源 60W / 双电源 185W -40~60℃ 含 conformal 涂层款，适配恶劣环境
ArmorStratix 5700（1783-ZMS8TA） 8FE，M12 接口 9.6-60V DC，无 PoE -40~60℃ IP66/IP67 防护，加固外壳抗冲击
5800（1783-MMS10EAR） 8GE+2GE SFP（模块化，可扩 16 口） 12-54V DC，PoE 总预算 360W -40~60℃ 支持热插拔扩展模块，适配大型组网
6000（1783-EMS08T） 8FE+1SFP 24V DC，无 PoE 0~60℃ 体积小巧，适配变电站（IEC 61850-3 兼容）
（二）路由 / 安全类设备
1. Stratix 4300 远程接入路由器
核心能力：支持有线（LAN/WAN）+ 无线（Wi-Fi 802.11a/b/g/n/ac、4G LTE CAT4）双模，数据速率最高 1.73 Gbps（Wi-Fi）、150 Mbps（4G 下载）；
关键参数：供电 9-34V DC，工作温度 - 20~65℃（非无线款）/-20~60℃（无线款），含蓝牙 5.1，适配远程工业站点联网。
2. Stratix 5900 服务路由器
定位：小型工业服务路由，支持 VPN、防火墙；
参数：供电 5V DC（需外接适配器），工作温度 - 25~60℃，防护 IP30，适配轻量型远程管理场景。
3. Stratix 5950 安全网关
核心功能：CIP Security 加密、端口隔离，支持 100/1000Base-T/SFP；
参数：供电 12-48V DC，工作温度 - 40~60℃，含报警继电器（30V DC/1A），适配工业网络安全隔离需求。
（三）无线类设备：Stratix 5100 无线接入点
覆盖场景：工业无线组网，支持接入点 / 网桥模式；
关键参数：双频（2.4GHz/5GHz），外接天线，供电 48V DC（PoE），工作温度 - 20~55℃，防护 IP30，分区域型号（美 / 加 / 欧盟 / 中国等，适配当地频段）。
（四）辅助技术类
嵌入式交换技术（Ethernet Taps）：含铜缆 / 光纤款（1783-ETAP/ETAP1F），支持 100Base-T/FX，工作温度 - 25~70℃，用于网络流量监控；
可配置 NAT 路由器（1783-NATR）：2 端口以太网，供电 20.4-27.6V DC，工作温度 - 25~70℃，适配小型网络地址转换；
CIP Security Proxy（1783-CSP）：支持 CIP 协议加密（完整性 + 机密性）， packet 速率最高 10000 pps（I/O），工作温度 - 25~70℃，强化工业控制网络安全。
共性技术要求与环境适应性
1. 通用参数
供电共性：多数支持 12-48V DC（SELV 级），部分含 AC 供电（100-240V AC）；
防护等级：常规设备 IP20/IP30，加固款（ArmorStratix 5700）IP66/IP67；
电磁兼容性（EMC）：符合 IEC 61000-6-2/-4，抗 ESD（接触 6kV / 空气 8kV）、抗辐射干扰（10V/m，80-2000MHz）。
2. 环境适应性（工业级标准）
温度：多数支持 - 40~60℃（宽温款），部分基础款 0~60℃；
湿度：5%~95% 非凝露；
机械抗性：振动 2g（10-500Hz）、冲击 15g（工作）/30g（非工作），符合 IEC 60068 系列标准。
配套附件与兼容性
1. 核心附件
SFP 模块：覆盖 100Base-FX/LX（多模 2km / 单模 20km）、1000Base-SX/LX（多模 550m / 单模 10km）、10GBase-SR/LR（多模 400m / 单模 10km），部分支持数字光监控（DOM）；
线缆：工业级以太网跳线（CAT5e/CAT6，RJ45/M12 接口，屏蔽 / 非屏蔽）、线缆卷轴（100-600m）；
存储介质：工业 SD 卡（1784-SD1/SDHC8）、CompactFlash 卡（1783-MCF/RMCF），适配设备配置存储。
2. 兼容性规则
SFP 兼容性：GE SFP 仅适配 GE 插槽（如 Stratix 2000 GE 插槽仅支持 1783-SFP1GSX/GLX）；
固件要求：部分模块需特定固件版本（如 1783-SFP100T 需 Stratix 5400 固件 3.001+）；
扩展模块适配：Stratix 5800/8000 仅支持同系列扩展模块（如 5800 适配 1783-MMX16T）。
认证
核心认证（全系列共性）
安全认证：c-UL-us（UL 61010-1）、CE（EMC/RoHS）、ATEX（II 3 G Ex nA IIC T4 Gc）、IECEx（同 ATEX 等级）；
工业协议认证：ODVA EtherNet/IP 合规，部分符合 IEEE 1613（变电站）、IEC 61850-3（电力自动化）。
关键选型建议
恶劣环境（粉尘 / 潮湿）：优先选 ArmorStratix 5700（IP67）或 Stratix 5410（conformal 涂层）；
PoE 需求场景：Stratix 5410（双电源 185W 预算）、5800（360W 总预算）适配摄像头、传感器供电；
远程联网：Stratix 4300（4G+Wi-Fi）适合无有线覆盖的工业站点；
安全隔离：Stratix 5950（CIP Security）、1783-CSP（协议加密）适配需防篡改的控制网络。
