SAUTER AVM 234S 阀门执行器（带定位器）
时间: 2025-09-24浏览次数：
SAUTER AVM 234S 阀门执行器（带定位器）
SAUTER AVM 234S 阀门执行器（带定位器）
产品核心定位与优势
AVM 234S 是 SAUTER 推出的带 SUT（SAUTER Universal Technology）定位器的阀门执行器，核心优势在于自动适配阀门、精准驱动、高能效，且运行噪音低，主要用于控制特定系列阀门，适配多种控制信号类型，满足工业场景中对阀门调节的精准性与稳定性需求。
核心功能与特性
广泛适配性
可驱动 2 通和 3 通阀门，涵盖 VQD/BQD、VQE/BQE、VUG/BUG、VUS/BUS、VUP、V6R/B6R 等系列。
支持多种控制器输出信号：连续信号（0...10 V 或 4...20 mA）、开关信号（2 点或 3 点控制）。
智能调节与记忆功能
带步进电机与电子控制单元，可实现力控断电，避免过载损坏。
自动检测控制信号类型（连续 / 开关），通过 2 个 LED 指示灯显示；自动适配阀门行程（最小 8 mm，最大 49 mm），测量行程断电后不丢失。
可通过编码开关选择流量特性（线性 / 二次 / 等百分比）和运行时间，通过接线端子选择运行方向。
便捷操作与安装
专利自动连接系统：接通控制电压后，阀杆自动连接，安装简单；配备外部手动调节曲柄，展开时电机断电，收回后自动回归目标位置，还可触发重新初始化。
支持多种安装方式（垂直直立至水平），提供多个适配器，可适配非 SAUTER 阀门；设有 3 个预开槽电缆入口（2 个 M20×1.5、1 个 M16×1.5），最大接线截面积 2.5 mm²。
耐用性与供电
免维护烧结钢齿轮箱、钢质齿轮箱底板、不锈钢安装柱、铸轻合金安装支架，外壳为两部分黄色结构，防护等级 IP66（EN 60529），防护类别 III（IEC 60730）。
供电灵活：230 V（带模块）或直接 24 V~ / 24 V=，230 V 可连续驱动，不同供电下功耗不同（24 V~/24 V= 为 10 W/20 VA；230 V 带配件为 13 W/28 VA）。

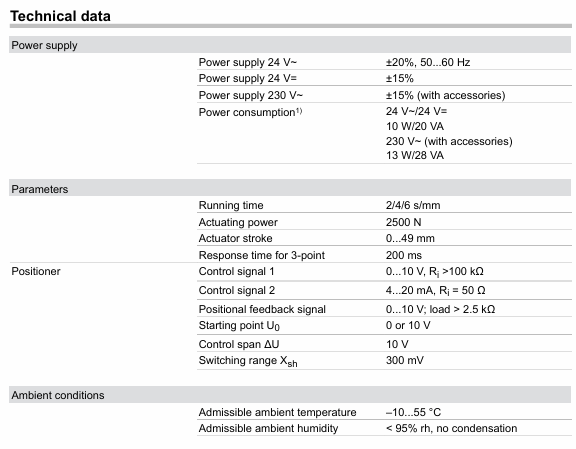

关键技术参数
类别 具体参数
供电电源 24 V~：±20%，50...60 Hz；24 V=：±15%；230 V~（带配件）：±15%
运行性能 运行时间：2/4/6 s/mm；驱动力：2500 N；执行器行程：0...49 mm；3 点控制响应时间：200 ms
信号规格 控制信号 1：0...10 V，输入电阻 >100 kΩ；控制信号 2：4...20 mA，输入电阻 50 Ω；位置反馈信号：0...10 V，负载 >2.5 kΩ；起始电压 U0：0 或 10 V；控制跨度 ΔU：10 V；切换范围 Xsh：300 mV
环境条件 允许环境温度：–10...55 °C；允许环境湿度：<95% rh（无冷凝）；过电压类别：III；污染等级：III
物理规格 重量：4.1 kg；符合 EMC 指令 2014/30/EU（EN 61000-6-2、EN 61000-6-4）、低电压指令 2014/35/EU（EN 60730-1、EN 60730-2-14）
产品型号与配件
主要型号
AVM234SF132：带 SUT 定位器的阀门执行器。
AVM234SF132-5：24 V~ 定位器执行器，适用于 DN 15...50 的 V6*/B6* 阀门。
核心配件
| 配件类型 | 型号与功能 |
| 分压单元 | 0313529001：用于调节顺序，装在独立接线盒中，可添加 2 点 / 3 点及连续驱动模块，额外功耗 2 VA |
| 供电模块 | 0372332001：230 V±15% 供电；0372332002：100 V±15% 供电 |
| 辅助转换触点 | 0372333001：无极可调，最小 100 mA、12 V，允许负载 6 (2) A；0372333002：镀金触点，1 mA 起，最大 30 V，负载 3 (1) A |
| 电位器 | 0372334001（2000 Ω，1 W，24 V）、0372334002（130 Ω，1 W，24 V）、0372334006（1000 Ω，1 W，24 V），其中 130 Ω 仅作分压器用 |
| 高温适配器 | 0372336180：适用于介质温度 130...180 °C；0372336240：适用于介质温度 180...200 °C |
| 安装与转换套件 | 0372338001（适配 V/B6 DN 15...50、V/BXD/V/BXE DN 15...50，行程 14 mm）、0372338002（适配 V/B6 DN 65...150、V/BXD/V/BXE DN 65+，行程 40 mm，无需额外适配器）、0372338003/0372338004（分别将 AV24SF132-5/-6 转换为标准执行器） |
| 非 SAUTER 阀门适配器 | 适配西门子（0372376010/0372376014）、江森自控（0372377001）、霍尼韦尔（0372378001/0372378002）、ITT-Dräger（0372389001/0372389002）、Frese（0510390052/0510390053）等品牌阀门 |
| 其他配件 | 0372387001（SAUTER Satchwell VZF1727 安装套件）、0386263001/0386263002（M16×1.5/M20×1.5 电缆螺纹接头）、0372461001（AV×2×4S 强制操作配件） |
工作原理与操作说明
工作模式选择
连续驱动：接 0...10 V/4...20 mA 信号，通过 S1/S2 设运行时间，S3/S4 设流量特性，自动初始化（首次通电先到阀门下限位连接阀杆，再到上限位检测并保存行程），反馈信号与有效行程对应（0...10 V 对应 0...100% 行程），断电后无需重新初始化。
2 点控制（OPEN/CLOSE）：24 V 下通过 2 根线连接，端子 1+2a 通电，端子 2b 通 24 V 时阀杆伸出，断电后回相反终端位置，无特性选择，端子 3i/3u/44 不接线。
3 点控制（OPEN/STOP/CLOSE）：24 V 下，端子 2a/2b 通电可移动至任意位置，1+2b 通电阀杆伸出，1+2a 通电缩回，可换接线改行程方向，无特性选择，端子 3i/3u/44 不接线。
230 V/100...110 V 驱动：需配件 0372332，定位器按控制器输出信号工作，3u（电压）与 3i（电流）信号同时存在时，高值优先；2 种运行方向（信号增大时，2a 供电阀杆伸出，2b 供电阀杆缩回），可加分压单元设部分量程。
初始化与故障处理
重新初始化：通电且 3u/3i 有连续信号时，4 秒内将曲柄展开收回 2 次，LED 闪红灯，初始化时反馈信号为 0，以最短运行时间执行，过程中展开曲柄可中断，完成后生效。
卡阻处理：检测到卡阻后，90 秒内尝试克服，失败则反馈信号设为 0 V，克服后恢复正常控制。
LED 指示灯含义
| LED 状态 | 含义 |
| 两灯闪红 | 初始化中 |
| 上灯红灯常亮 | 到达上限位或 “关闭” 位置 |
| 下灯红灯常亮 | 到达下限位或 “打开” 位置 |
| 上灯绿灯闪烁 | 执行器运行，向 “关闭” 位置移动 |
| 上灯绿灯常亮 | 执行器停止，上次运行方向为 “关闭” |
| 下灯绿灯闪烁 | 执行器运行，向 “打开” 位置移动 |
| 下灯绿灯常亮 | 执行器停止，上次运行方向为 “打开” |
| 无灯亮 | 无供电（端子 2a/2b 无电） |
| 两灯红绿交替闪 | 执行器处于手动模式 |
安装与使用注意事项
安装要求
防止冷凝水、滴水沿阀杆进入执行器；阀门直接用螺丝装在执行器上，无需额外调节，出厂时执行器阀杆处于中间位置。
户外安装需额外防风雨；多台同类型执行器可并联，电源线截面积需根据电缆长度和数量选择（如 5 台并联、50 m 电缆，建议 1.5 mm²）。
执行器最多可装 1 个 230 V 模块、1 个辅助配件（辅助触点 / 电位器）和 1 个分压单元。
温度相关要求
阀门介质温度 ≤110 °C 时，环境温度最高 60 °C；介质温度 >110 °C 时，环境温度最高 55 °C，否则需装高温适配器（0372336180）。
介质温度 180 °C 及以上需用对应高温适配器，且执行器柱体和阀杆可能随介质温度升高而变热，需注意防护。
合规与安全
仅用于制造商指定用途，禁止改装，需遵守相关产品规范；若控制单元故障可能造成损坏，需额外采取防护措施。
辅助触点使用需注意额定参数，如 0372333002 镀金触点在 10 mA 以下或 50 V 以上使用一次后，镀金失效，仅可用于更高额定值场景。
废弃处理
需遵守当地现行法律法规，材料相关信息可参考产品的 “材料与环境声明”。

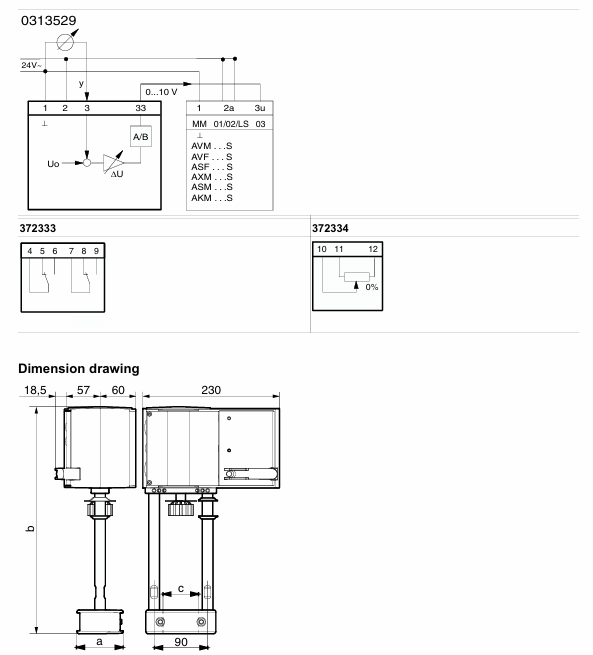

尺寸规格
执行器尺寸（单位：mm）
| 型号 | a | b | c |
| AVM 234S F132 | 64 | 289 | 44 |
| AVM 234S F132-5 | 58 | 289 | 38 |
| AVM 234S F132-6 | 78 | 382 | 60 |

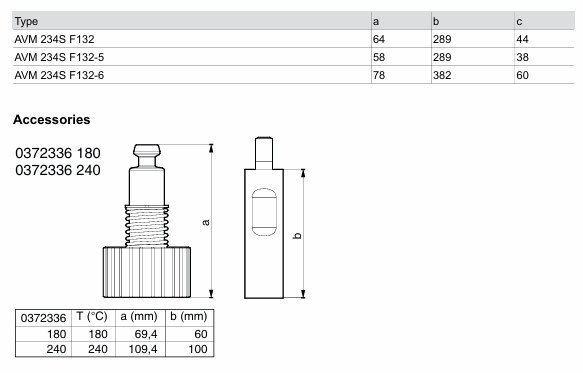

高温适配器尺寸（单位：mm）
| 适配器型号 | 适用温度（°C） | a | b |
| 0372336180 | 180 | 69.4 | 60 |
| 0372336240 | 240 | 109.4 | 100 |
