REXRTOH INDRAMAT TVD 1.3 电源模块
时间: 2025-09-24浏览次数：
REXRTOH INDRAMAT TVD 1.3 电源模块
REXRTOH INDRAMAT TVD 1.3 电源模块

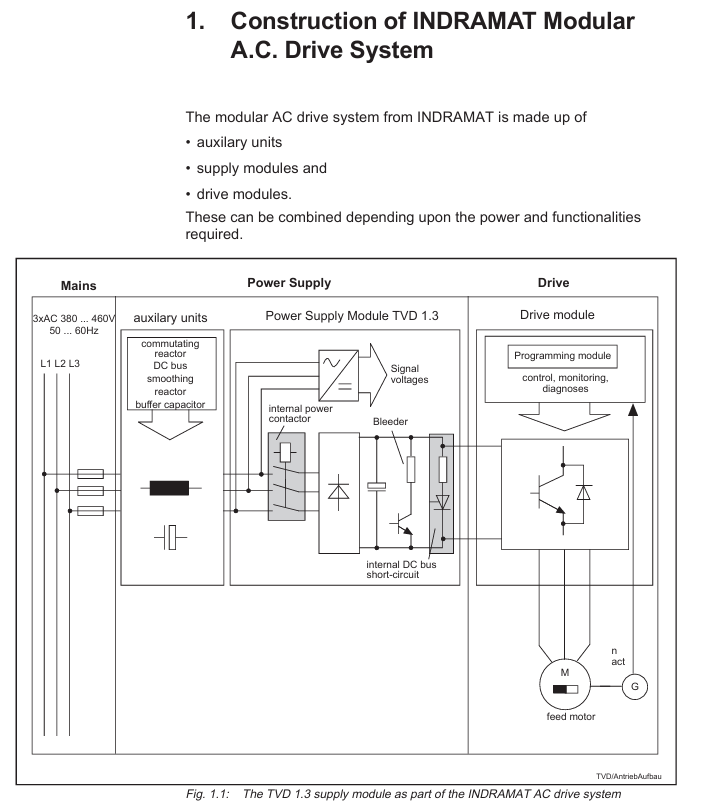

产品定位：TVD 1.3 是 INDRAMAT 模块化交流传动系统的电源模块，直接接入三相 380-480V 电网，将交流电整流为稳定直流母线电压（320V DC），为驱动模块供电，同时处理电机再生电能并为电子元件提供控制电压。
产品核心规格与功能特性
1. 关键电气参数
TVD 1.3 提供两种功率规格（7.5kW 和 15kW 连续直流母线功率），核心参数对比如下：
参数类别 TVD 1.3-08-3（7.5kW） TVD 1.3-15-3（15kW） 单位
输入规格 3×AC 380-480V（±10%），50-60Hz 同左 V/Hz
直流母线电压 320（±5%） 同左 V DC
连续直流母线功率 7.5 15 kW

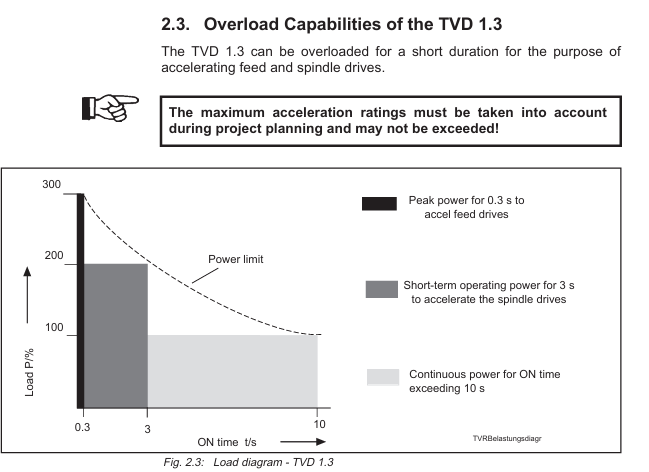

短时直流母线功率（3s，主轴驱动加速） 15 30 kW
峰值直流母线功率（0.3s，进给驱动加速） 22.5 45 kW
泄放电阻连续功率 0.5 1 kW
泄放电阻峰值功率 20 40 kW
最大再生能量 30 60 kW·s
控制电压输出 +24V（4.9A）、±15V（+15V：2.5-5.1A；-15V：最大 2A，合计≤4A） 同左 V/A
工作温度范围 0-45℃（额定数据），-25-55℃（存储运输） 同左 ℃
防护等级 IP 10（符合 DIN 40050） 同左 -
重量 10.5 11.2 kg
2. 核心功能特性
整流与稳压：将三相交流电整流为 320V DC 稳定直流母线电压，即使电网电压波动也能维持驱动动态性能。
再生电能处理：电机处于发电模式时，再生电能通过内部泄放电阻转化为热能；可外接辅助泄放模块（TBM 1.2）提升处理能力。
内置保护机制：
过流保护：直流母线短路或驱动过载时，快速切断输出；
过压保护：直流母线电压超限时触发 shutdown；
过温保护：散热片温度过高时先预警（30 秒后断电），避免模块损坏；
短路保护：输出回路短路时，内部电路自动切断故障通道，不影响其他通道。
电子元件供电：为所有连接的驱动模块提供 + 24V（负载电压）和 ±15V（测量电压），断电时由直流母线临时供电，保证驱动电子元件功能。
灵活控制与冗余：支持直流母线动态制动（故障时短路母线制动同步电机），可通过外部跳线配置断电后的驱动制动模式；支持冗余配置，提升系统可靠性。
电气连接与安装规范
1. 核心连接配置
TVD 1.3 需与配套组件配合使用，主要连接方式分为两种：
紧凑配置（含 NAM 1.3 模块）：NAM 1.3 为集成式电源连接模块，内置换相扼流圈、缓冲电容和直流母线平波扼流圈，减少接线工作量，适配 TVD 1.3-08（配 NAM 1.3-08）和 TVD 1.3-15（配 NAM 1.3-15）。

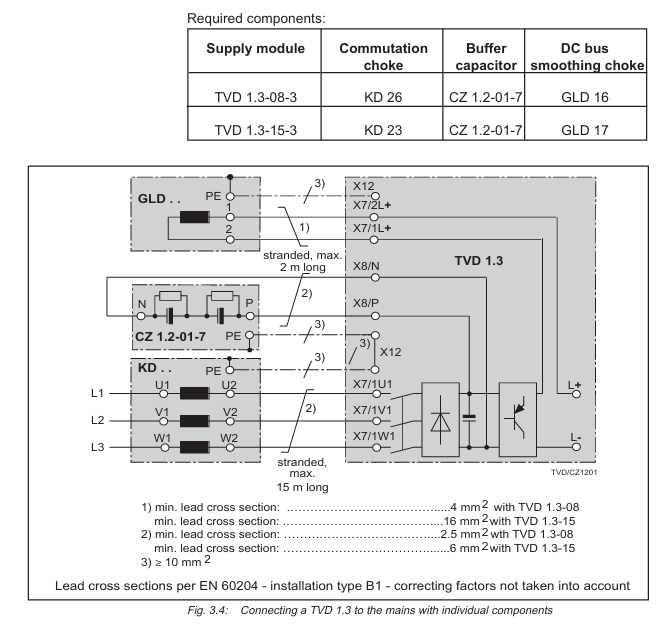

分散配置（独立组件）：需单独连接换相扼流圈（KD 26/23）、缓冲电容（CZ 1.2-01-7）和平波扼流圈（GLD 16/17），适用于空间受限或特殊工况场景。
2. 关键接线要求
主电源接线：三相 380-480V 接入端子 X7（1U1/1V1/1W1），导线截面积≥10mm²（铜芯，75℃额定），需配置 gL 类熔断器（最大 35A）或断路器（15A/30A，对应 7.5kW/15kW）。
直流母线接线：通过母线排连接驱动模块，导线截面积≥4mm²（7.5kW）或 10mm²（15kW），最长接线距离 1 米，超过需用双绞线减少干扰。
控制信号接线：16 针总线电缆（X1 端子）用于驱动模块通信与供电，需接终端插头才能启动高压部分；控制端子（X2/X3/X4/X5）用于制动控制、故障信号输出等，导线截面积≤2.5mm²。
3. 安装要求
机柜安装：模块防护等级为 IP 10，需安装在封闭机柜内，机柜内温度≤45℃，湿度≤95%（无冷凝）；
散热空间：模块上下需预留至少 80mm 通风空间，泄放电阻周围 300mm 内禁止放置易燃物（如电缆）；
接地规范：需连接机柜 PE 导轨，接地导线截面积≥10mm²（铜芯），保证接地电阻≤4Ω；
海拔适应：海拔超过 1000 米时，需按降额曲线降低功率使用（如 2000 米处功率降为 80%）。
故障排查与维护
1. 故障诊断与定位
模块前面板配备 LED 诊断灯，通过不同颜色（绿 / 红 / 闪烁）指示故障类型，核心故障与排除方法如下：
故障类型 LED 指示 可能原因 排除方法
控制电压故障（+24V/±15V） +24V/±15V 灯红 电子供电缺失、负载超上限 检查主熔断器、断开总线检测电压、减少负载
驱动或电源故障 Bb1 灯红 驱动模块故障、总线连接松动 检查驱动诊断、重新插拔总线电缆、确认终端插头安装
过流故障 I-FAULT 灯红 直流母线短路、电机电缆损坏 断开驱动连接，检测母线绝缘、更换损坏电缆或驱动
泄放过载 P-FAULT 灯红 再生能量超泄放能力 增加辅助泄放模块（TBM）、降低驱动制动频率
过温故障 T-FAULT 灯红 散热不良、环境温度过高 清理散热通道、改善机柜通风、降低模块负载
过压故障 U-FAULT 灯红 电网电压过高、整流电路故障 检查电网电压（≤480V±10%）、更换模块
2. 维护与更换规范
定期维护：每 6 个月检查接线端子紧固性、散热片清洁度，每年测量绝缘电阻（≥10MΩ）；
模块更换：断电后等待 5 分钟（电容放电），确认无电压后拆除接线，更换同型号模块（需匹配功率与版本），重新接线后需测试总线通信与电压输出。
选型与订购信息
1. 核心组件型号
组件类别 型号 规格说明
电源模块 TVD 1.3-08-3 7.5kW 连续直流母线功率，320V DC 输出
TVD 1.3-15-3 15kW 连续直流母线功率，320V DC 输出
集成连接模块 NAM 1.3-08 适配 TVD 1.3-08，含换相扼流圈 / 缓冲电容
NAM 1.3-15 适配 TVD 1.3-15，含换相扼流圈 / 缓冲电容
辅助泄放模块 TBM 1.2-040-W1 提升泄放能力（1.5kW 连续 / 60kW 峰值）
独立组件 KD 26/23 换相扼流圈（15A/30A）
CZ 1.2-01-7 缓冲电容（1mF/700V）
GLD 16/17 直流母线平波扼流圈（25A/50A）
2. 订购注意事项
需根据驱动总功率选择电源模块（连续功率需覆盖所有驱动的额定功率之和）；
若驱动频繁启停或制动，需额外配置辅助泄放模块（TBM）或增加直流母线电容；
高海拔（>1000 米）或高温（>40℃）环境需选择降额型号，或加强散热措施。
安全与合规说明
危险区域使用：仅适用于 I 类 2 区危险环境（非易燃区域），禁止在爆炸环境中使用；
电压安全：模块内部存在最高 450V DC 高压，断电后需等待 5 分钟放电，仅允许持证电工操作；
合规标准：符合 UL 标准、DIN 40050（防护等级）、EN 60204（电气安装）等规范，使用前需确认当地电气法规适配性。
