DEIF RMV-112D 欠压过压继电器
时间: 2025-09-24浏览次数：
DEIF RMV-112D 欠压过压继电器
DEIF RMV-112D 欠压过压继电器
产品核心定位
RMV-112D 是 DEIF 公司 “uni-line” 系列中的一款组合式欠压过压继电器，主要用于发电机的保护与控制，通过三相电压检测，实现欠压（U<）和过压（U>）双重保护，搭配定时跳闸、故障状态 LED 指示等功能，保障发电系统电压稳定。
产品标识与关键信息（标签内容）
继电器自带标签，标注核心参数，是联系厂家、确认配置的关键依据，具体包含：
基础型号：RMV-112D（如示例标签：TYPE RMV-112D 121120）。
测量与供电参数：测量电压（如 230V/400V）、电压模块规格（如 MODULE 230V）、辅助供电电压（如 24VDC）、接线方式（星形 “STAR” 或三角形 “DELTA”，示例标签含 “COUPLING DELTA”）。
特殊配置：延时时间、特殊校准值等（由 DEIF 预设）。
合规与标识：CE 认证、安装类别（如 CAT III）、对地最高电压、经销商编号（由经销商填写）。
继电器特性：标注继电器动作方式（如 “RELAY NORM. ENERGIZED” 常通电型、“LATCH” 锁存功能），锁存电路需断开供电电压复位，即使输入恢复正常，触点仍保持报警位置。
注：继电器内置 200ms 上电 / 掉电保护电路：上电后 200ms 内常通电触点（NE）不动作，确保功能稳定；掉电后 200ms 内仍监测电压，避免误判。
安装说明
1. 安装方式与规格
安装类型：支持面板安装，可固定在 35mm DIN 导轨上，或用 2 颗 4mm 螺丝直接安装。
重量：约 0.650kg。
间距要求：可与其他 “uni-line” 系列单元近距离安装，但需保证该继电器上下与其他设备 / 继电器的间距≥50mm。
导轨摆放：若同一 DIN 导轨安装多个继电器，导轨必须水平放置。
2. 接线注意事项
接线差异：需区分星形（STAR）和三角形（DELTA）接线方式，具体接线方式标注在产品标签上，参考 “Connection diagram”（接线图）操作。
电压保护：所有电压输入端可串联 2A 保险丝，防止过流损坏。
静电防护：继电器自带 ESD（静电）防护，安装过程中无需额外防静电措施。
启动与参数设置
1. 核心参数设置与指示
通过继电器正面旋钮设置关键参数，搭配 LED 灯反馈状态，具体对应关系如下：
参数设置项 范围 LED / 继电器动作反馈
欠压设定值（U<） 额定电压（Uₙ）的 80%~100% 当输入电压低于设定值时，对应黄色 LED 亮起（此时触点未动作）；延时结束后触点动作，红色 LED 亮起
过压设定值（U>） 额定电压（Uₙ）的 100%~120% 当输入电压高于设定值时，“U>” 黄色 LED 亮起（此时触点未动作）；延时结束后触点动作，红色 LED 亮起
延时时间 0~10s 延时到期后，继电器触点激活，红色 LED 点亮
回差（Hysteresis） 额定电压（Uₙ）的 1%~10% 欠压 / 过压共用回差值，当故障电压降至 / 升至回差值及以内时，继电器触点复位
2. 设定示例（帮助理解）

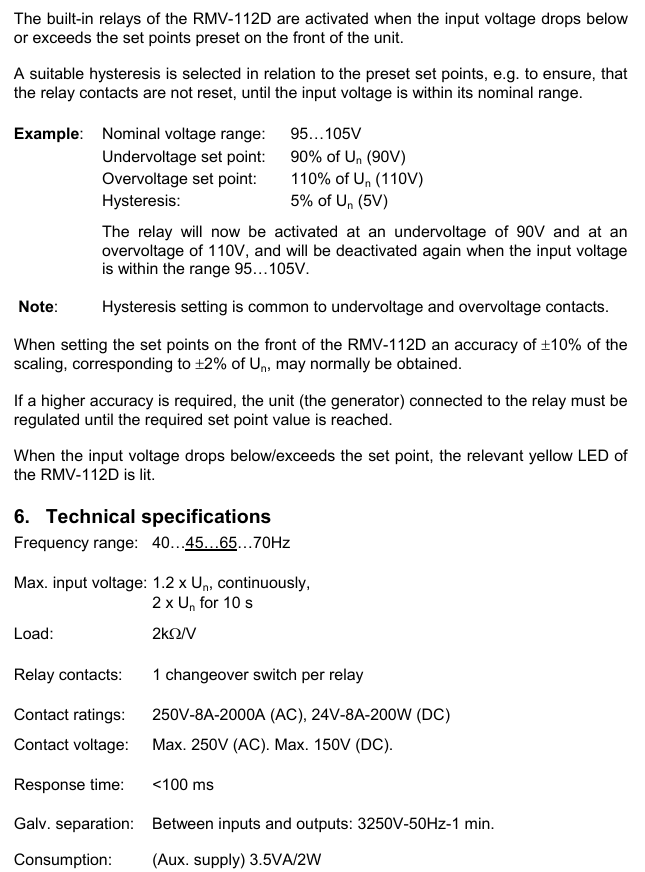

假设额定电压范围（Uₙ）：95~105V
欠压设定值：Uₙ 的 90%（即 90V）
过压设定值：Uₙ 的 110%（即 110V）
回差：Uₙ 的 5%（即 5V）
→ 继电器在电压≤90V（欠压）或≥110V（过压）时激活；电压恢复至 95~105V 范围时，触点复位。
3. 精度说明
正面旋钮设定精度：通常为刻度的 ±10%，对应额定电压（Uₙ）的 ±2%。
更高精度需求：需调节与继电器连接的设备（如发电机），直至达到目标设定值。
技术规格
类别 具体参数
频率范围 40~45~65~70Hz
输入电压 持续最大输入：1.2×Uₙ；10s 短时最大输入：2×Uₙ
负载要求 2kΩ/V
继电器触点 每个继电器 1 个转换开关；额定值：AC 250V-8A-2000A、DC 24V-8A-200W；最大电压：AC 250V、DC 150V
响应时间 <100ms
电气隔离 输入与输出间：3250V（50Hz），持续 1min
辅助供电功耗 3.5VA（视在功率）/2W（有功功率）
