Honeywell Experion Series-C I/O 模块
时间: 2025-09-24浏览次数：
Honeywell Experion Series-C I/O 模块
Honeywell Experion Series-C I/O 模块

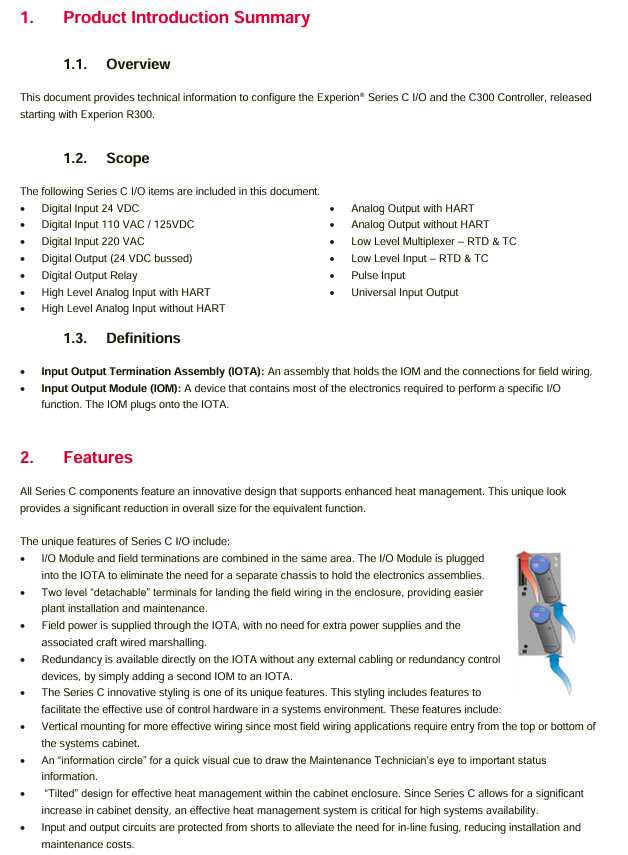

基础信息
文档标识：EP03-490-520，Release 520，Version 1.5
适用范围：Experion Series-C I/O 模块与 C300 控制器，自 Experion R300 版本起支持
核心组件定义：
IOTA（Input Output Termination Assembly）：集成 I/O 模块固定与现场接线功能的组件，模块直接插装于 IOTA，无需额外机箱
IOM（Input Output Module）：搭载核心电子元件，实现特定 I/O 功能的模块，从 IOTA 获取供电
核心功能与设计亮点
1. 通用设计优势
紧凑集成架构：IOM 与现场接线端集成于 IOTA，省去独立电子元件机箱，大幅缩小设备体积，提升机柜空间利用率
便捷接线维护：采用两级 “可分离” 端子，方便现场接线安装与后期维护；支持最大 12AWG（2.5mm²）多股导线接入
简化供电与冗余：现场电源通过 IOTA 提供，无需额外电源与手工接线；冗余配置仅需在 IOTA 上增加第二个 IOM，无需外部线缆或控制设备
高效散热与布局：
垂直安装设计：适配现场接线从机柜顶部 / 底部接入的场景
倾斜式结构：优化机柜内空气流通，提升散热效率，适配高密度安装需求
“信息环” 标识：快速引导维护人员查看设备状态信息
内置保护机制：输入 / 输出回路具备短路保护，无需串联保险丝，降低安装与维护成本
2. IOTA 多功能集成
IOTA 作为核心载体，集成多重功能，减少外部组件依赖：
支持单模块与冗余模块配置切换
内置过程信号端接、信号调理功能
直接连接 FTE、I/O LINK 等网络
实现现场电源分配，无需外部接线编组
为插装的 IOM 提供稳定供电
模块分类与关键规格
Series-C I/O 模块覆盖 8 大类信号处理需求，不同模块在通道数量、输入 / 输出范围、精度等参数上各有侧重，核心分类及代表模块规格如下：
1. 模拟量输入模块（AI）
主要用于接收变送器或传感器的电流 / 电压信号，部分支持 HART 协议实现设备配置与状态监控。
模块型号 核心功能 通道数 输入类型 / 范围 关键特性

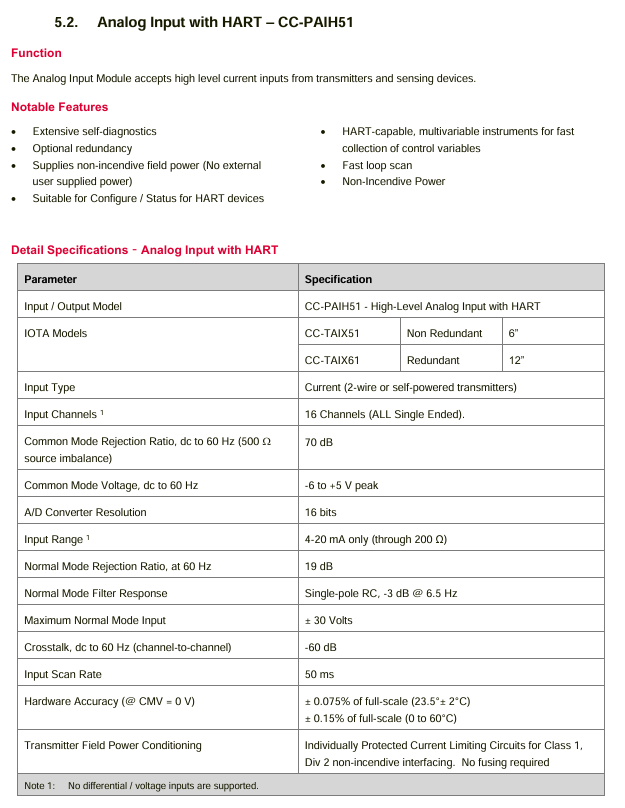

CC-PAIH01/02 带 HART 协议 16 电流（4-20mA）、电压（0-5V/1-5V/0.4-2V） 12 单端 + 4 差分通道，支持开路检测，Class 1 Div 2 非易燃供电
CC-PAIH51 带 HART 协议 16 仅电流（4-20mA，200Ω 负载） 全单端通道，无电压 / 差分输入，支持 HART 设备配置
CC-PAIX01/02 无 HART 协议 16 电流（4-20mA）、电压（0-5V/1-5V/0.4-2V） 与 CC-PAIH01/02 参数一致，无 HART 功能
CC-PAIN01 无 HART 协议 16 仅电流（4-20mA，200Ω 负载） 全单端通道，非易燃供电，适配基础电流信号采集
2. 温度输入模块
专为热电偶（TC）与热电阻（RTD）设计，支持低温漂与高精度温度测量。
模块型号 核心功能 通道数 支持传感器类型 关键特性
CC-PAIM01（LLMUX） 温度多路复用 64（16 通道 / FTU） TC（J/K/E/T/B/S/R 等）、RTD（Pt100/Ni120/Cu10） 需搭配 PMIO FTA，支持远程冷端补偿，1 秒扫描周期
CC-PAIL51 低电平温度输入 16 TC/RTD（每通道可配置） 直接集成于 Series-C IOTA，无需外部 FTA，-40 至 + 70℃工作温度
3. 脉冲输入模块（PI）
用于处理脉冲生成设备信号，适用于计量与贸易交接场景，支持高精度频率与周期测量。
模块型号 CC-PPIX01
通道数 8 单通道 / 4 双通道（可混合配置）
频率范围 单通道 0-100kHz，双通道 0-10kHz
精度 0.5Hz-100kHz 范围内，±0.001% 读数误差
关键功能 支持 MeterSuite 贸易交接应用，符合 ISO 6551 标准，具备 “快速切断” 功能（1ms 延迟）
4. 模拟量输出模块（AO）
向执行器、记录仪输出稳定电流信号，部分支持 HART 协议，可配置故障安全状态。
模块型号 核心功能 通道数 输出范围 关键特性
CC-PAOH01/51 带 HART 协议 16 4-20mA 支持 FAILOPT（保持 last 值 / 切换至安全值），开路检测，25℃时精度 ±0.35% 满量程
CC-PAOX01/PAON01 无 HART 协议 16 4-20mA 与带 HART 模块参数一致，无 HART 通信功能，最大负载 800Ω（24V 供电）
5. 数字量输入模块（DI）
接收离散电压信号，适配不同电压等级，部分支持事件顺序记录（SOE）。
模块型号 电压等级 通道数 关键特性
CC-PDIL01/51 24VDC 32 CC-PDIL01 支持开路检测，隔离电压 1500VAC；CC-PDIL51 无开路检测，隔离 1000VAC
CC-PDIS01 24VDC 32 支持 SOE（1ms 分辨率），三种扫描模式（正常 20ms / 快速 5ms/SOE 模式）
CC-PDIH01 高压（110VAC/220VAC/125VDC） 32 适配不同高压信号，通过更换 IOTA 切换电压类型，减少备件种类
6. 数字量输出模块（DO）
输出离散信号控制外部设备（如电磁阀、中间继电器），具备短路保护与故障安全配置。
模块型号 输出类型 通道数 关键特性
CC-PDOB01 24VDC 总线型（源输出） 32 无保险丝短路保护，支持 FAILOPT，每通道最大 0.5A，每模块最大 6A
CC-PDOB01（继电器 IOTA） 干触点（NO/NC 可配置） 32 搭配 CC-TDOR01/11 IOTA，触点最大 250VAC/125VDC，机械寿命 500 万次
CC-PDOD51 24VDC 灌电流输出 32 涂层防护，每通道最大 0.1A，隔离电压 1000VAC
7. 通用输入输出模块（UIO）
单模块支持多类型信号配置，灵活性极高，适配复杂混合信号场景。
模块型号 通道数 可配置类型 关键特性
CC-PUIO01 32 AI/AO/DI/DO/ 脉冲输入（15-18 通道） 支持 HART 7，-40 至 + 70℃工作温度，电子短路保护
CC-PUIO31 32 AI/AO/DI/DO/SOE/ 脉冲输入（任意 4 通道） HART 通道独立调制解调器，SOE 1ms 分辨率，脉冲频率 0-15kHz
四、IOTA 尺寸与兼容性配置
IOTA 尺寸随模块类型（模拟量 / 数字量）与冗余需求变化，非冗余配置尺寸更小，冗余配置需对应更长 IOTA，具体适配关系如下（节选核心组合）：

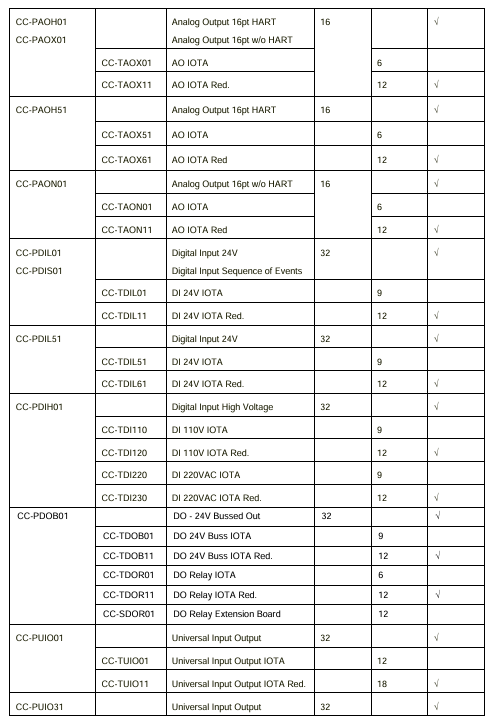

IOM 类型 非冗余 IOTA 型号 非冗余尺寸（英寸） 冗余 IOTA 型号 冗余尺寸（英寸） 通道数
模拟量输入（AI） CC-TAIX01 6 CC-TAIX11 12 16
温度输入（LLMUX） CC-TAIM01 6 - - 64（需 FTA）
脉冲输入（PI） - - CC-TPIX11 12 8
模拟量输出（AO） CC-TAOX01 6 CC-TAOX11 12 16
数字量输入（24VDC） CC-TDIL01 9 CC-TDIL11 12 32
通用输入输出（UIO） CC-TUIO31 9 CC-TUIO41 12 32
安装与安全规范
1. 安装要求
模块定位：IOM 需插装于对应 IOTA，IOTA 通过螺丝固定在机柜的 24VDC 总线供电导轨上
接线规范：
导线规格：建议使用 75℃额定温度的铜线，单端子支持 2 根同规格导线或 1 根最大 12AWG 导线
剥线长度：统一为 0.25 英寸（7mm），过长会导致电线裸露，存在触电风险
噪声防护：确保模块安装螺丝紧固，按规范接地；模块右侧（电源模块两侧）的降噪垫片需与相邻模块 / 机柜保持接触，避免电磁噪声干扰
2. 危险区域安装要求
针对 I 类 2 区危险环境，需遵守以下规范：
仅适用于 I 类 2 区 A/B/C/D 组危险区域或非危险区域，不可用于其他危险等级场景
禁止替换模块组件，否则可能破坏防爆适用性
断电前或确认区域安全前，禁止断开设备连接，避免引发爆炸风险
订购信息（核心组件）
除 IOM 模块外，需根据机柜槽数与供电类型选择配套 IOTA 及风扇组件，部分关键型号如下：
产品描述 型号
16 通道带 HART 模拟量输入模块 CC-PAIH01
32 通道 24VDC 数字量输入模块 CC-PDIL01
32 通道 24VDC 总线型数字量输出模块 CC-PDOB01
32 通道通用输入输出模块 CC-PUIO31
17 槽机柜 120VAC 风扇组件 IC697ACC721
17 槽机柜 24VDC 风扇组件 IC697ACC744
9 槽机柜 240VAC 风扇组件 IC697ACC624
补充说明
环境规格：模块的温湿度耐受、振动冲击等环境参数，需参考《Series-C 平台规格》及技术文档 EP03-520-xxx
合规认证：FCC、欧盟指令等合规性信息，需查阅《Experion RX7i 安装手册》（GFK-2223）附录 A
维护建议：定期检查 IOTA 端子接线紧固性、模块温度与 LED 状态，故障时优先通过 “信息环” 与 LED 判断问题类型（如开路、短路、过温）
