PACSystems RX7i 电源模块（IC698PSA100/350 系列）
时间: 2025-09-24浏览次数：
PACSystems RX7i 电源模块（IC698PSA100/350 系列）
PACSystems RX7i 电源模块（IC698PSA100/350 系列）
模块核心规格对比
两款模块均为 RX7i 主机架 0 号插槽专用电源，提供 + 5VDC、+12VDC、-12VDC 三种输出电压及逻辑电平时序信号，核心差异集中在功率、散热需求与电流输出能力，具体参数如下表：
参数 IC698PSA100 IC698PSA350
总输出功率 100W 350W
散热要求 0-60℃环境下无需强制风冷（自然对流即可） 0-60℃环境下需机架底部风扇托盘强制风冷（70CFM 风量），无强制风冷时需按温度降额曲线运行
输出电流 +5VDC：最大 20A；+12VDC：最大 2A；-12VDC：最大 1A +5VDC：最大 60A；+12VDC：最大 12A；-12VDC：最大 4A
输入电压范围 85-264VAC（47-63Hz）、100-150VDC 同 IC698PSA100
输入功率 典型 125W，最大 150W 典型 437W，最大 500W
输入浪涌电流 115VAC 冷启动：最大 15A；230VAC 冷启动：最大 30A，持续 100ms 115VAC 冷启动：最大 30A；230VAC 冷启动：最大 60A，持续 100ms
保险丝规格 4A/250V（5×20mm，B 及后续版本） 8A/250V（5×20mm，B 及后续版本）
关键功能与保护机制
1. 通用功能
宽电压适配：支持 85-264VAC 交流输入与 100-150VDC 直流输入，适配不同供电场景。
功率因数校正：交流运行时功率因数≥0.99（90-260VAC 范围内有效），提升电能利用效率。
断电持续供电：AC 输入中断时，模块可维持输出功率至 1 个交流线路周期，避免输出中断；ACFAIL# 信号会在输出低于规格限制前至少 5ms 触发，为系统提供断电预警。
LED 状态指示：前面板配备 3 个 LED，分别显示不同状态：
FIELD OK（绿色）：AC 电源输入在规格范围内时点亮；
OUTPUT OK（绿色）：三个 DC 输出通道均正常工作时点亮，任一通道故障则熄灭；
OVER TEMP（红色，仅 IC698PSA350）：电源温度超临界值或气流传感器检测到断风时点亮。
2. 保护机制
过压保护：任一输出通道电压超过标称值 15% 及以上时，所有输出会锁闭关闭，需重启电源开关或断开 AC 输入后恢复。
过流 / 短路保护：三个输出通道均具备电子限流功能，过载或短路时电压会下降（可能导致其他通道电压同步下降），故障移除后自动恢复（需预留组件冷却时间）。
过温保护：内置温度传感器，过热时关闭输出通道，温度降至正常范围后自动恢复；IC698PSA350 额外配备气流传感器，检测到风扇故障或气流堵塞时锁闭输出，温度下降后恢复（气流传感器可通过跳线启用 / 禁用，默认启用，跳线接 1-2 脚启用、2-3 脚禁用）。
输入保护：AC 输入的火线与零线均配备可更换保险丝，防止输入异常损坏模块。
版本迭代与兼容性
功能兼容性：E 版本（2010 年 8 月发布）与所有旧版本（A/B/C/D）完全互换，功能、性能无差异，仅标签更新。
版本关键更新：
A 版本（2003 年 5 月）：初始发布版本；
B 版本（2004 年 5 月）：无明确功能更新，详情参考 GFK-2237B；
C 版本（2005 年 6 月）：新增过温检测功能，详情参考 GFK-2237C；
D 版本（2006 年 8 月）：符合 ATEX 防爆指令（II 类 3 类危险区域），修复电源关闭导致 CPU 内存损坏的偶发问题；
E 版本（2010 年 8 月）：仅更新标签，无功能变更。
安装与安全规范

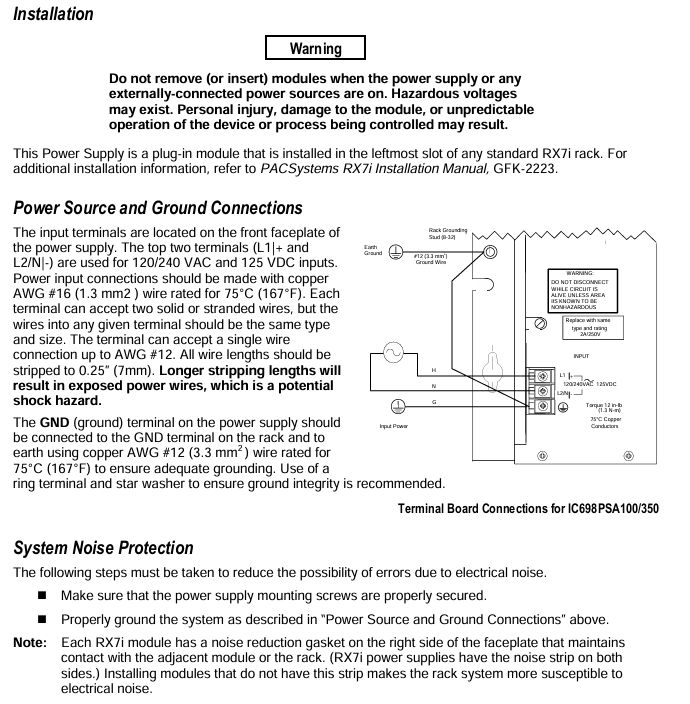

1. 安装要求
安装位置：仅可安装在 RX7i 标准机架的最左侧插槽（0 号槽）；
接线规范：
输入接线：使用 75℃-rated 的 16AWG（1.3mm²）铜线，端子可接 2 根同类型 / 同规格导线，单根导线最大支持 12AWG，导线剥线长度 0.25 英寸（7mm），过长会导致电线裸露，存在触电风险；
接地要求：电源 GND 端子需用 75℃-rated 的 12AWG（3.3mm²）铜线连接至机架 GND 端子及大地，建议使用环形端子与星形垫圈确保接地可靠，接线扭矩为 12 英寸 - 磅（1.3N・m）；
噪声防护：确保电源安装螺丝紧固，按规范接地；RX7i 电源模块两侧均有降噪垫片，需与相邻模块 / 机架保持接触，无垫片的模块会增加系统电磁噪声敏感性。
2. 安全警告
输入电源接通时，模块内部存在致命电压，禁止带电插拔模块，否则可能导致人身伤害、模块损坏或系统失控；
在 I 类 2 区危险环境中使用时，需遵守：仅适用于 I 类 2 区 A/B/C/D 组危险区域或非危险区域；禁止替换组件（可能影响防爆适用性）；断电前或确认区域安全前，禁止断开设备连接。

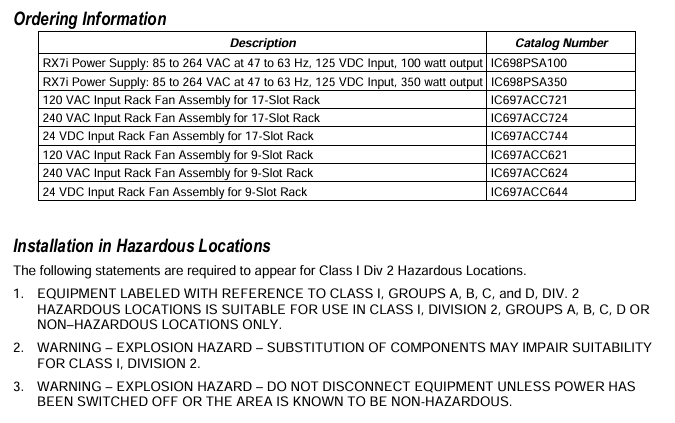

订购信息
除电源模块外，需根据机架规格与供电类型选择配套风扇托盘，具体型号如下：
产品描述 产品型号
RX7i 100W 电源模块（85-264VAC/100-150VDC 输入） IC698PSA100
RX7i 350W 电源模块（85-264VAC/100-150VDC 输入） IC698PSA350
17 槽机架 120VAC 输入风扇组件 IC697ACC721
17 槽机架 240VAC 输入风扇组件 IC697ACC724
17 槽机架 24VDC 输入风扇组件 IC697ACC744
9 槽机架 120VAC 输入风扇组件 IC697ACC621
9 槽机架 240VAC 输入风扇组件 IC697ACC624
9 槽机架 24VDC 输入风扇组件 IC697ACC644
