TOSHIBA Welker Bearing 直线导轨与楔块组件
时间: 2025-09-22浏览次数：
Welker Bearing 直线导轨与楔块组件
Welker Bearing 直线导轨与楔块组件
产品基础定位与核心应用领域
1. 产品类别与定位
Welker Bearing 的直线导轨与楔块组件均属于高精度线性运动部件，核心定位为：
直线导轨（Linear Slides）：实现设备部件的平稳、精准直线往复运动，承担导向与承载双重功能；
楔块组件（Gib Assemblies）：配合直线导轨使用，用于调整导轨间隙、补偿磨损，提升运动精度与稳定性，部分型号可独立作为导向组件。
2. 核心应用场景
两类产品均聚焦工业领域对 “高精度线性运动” 的需求，典型应用设备包括：
机床类：车床、铣床、磨床、加工中心的工作台导向；
自动化设备：机器人导轨、自动化生产线输送机构、精密定位平台；
重型工业设备：冶金机械、重型压力机、矿山设备的线性运动部件；
特种设备：航空航天零部件加工设备、医疗影像设备（如 CT、MRI）的精密导轨。
直线导轨（Linear Slides）产品详情
1. 产品系列分类
根据结构、承载能力与精度等级，直线导轨分为多个标准系列，核心系列及特性如下：
系列名称 结构特点 核心优势 适用场景
Standard Linear Slides（标准系列） 单轨 / 双轨结构，采用钢质导轨与滑块，内置润滑槽 通用性强、成本适中、安装便捷 通用机床、轻型自动化设备
Heavy-Duty Linear Slides（重型系列） 加厚导轨壁、强化滑块材质（高碳钢 / 合金 steel），多组滚动体（或滑动摩擦副） 承载能力强（静载可达数吨）、抗冲击性好 重型机床、冶金机械、压力机
Precision Linear Slides（精密系列） 导轨表面精密磨削（粗糙度 Ra≤0.8μm），间隙可调，配备位置反馈接口（可选） 运动精度高（定位误差≤0.01mm/m）、重复定位性好 精密加工设备、医疗设备、航空航天零部件加工
Custom Linear Slides（定制系列） 可根据客户需求调整导轨长度、滑块数量、安装孔位、材质（如不锈钢） 适配特殊安装空间与工况需求 非标准设备、特种行业定制化场景

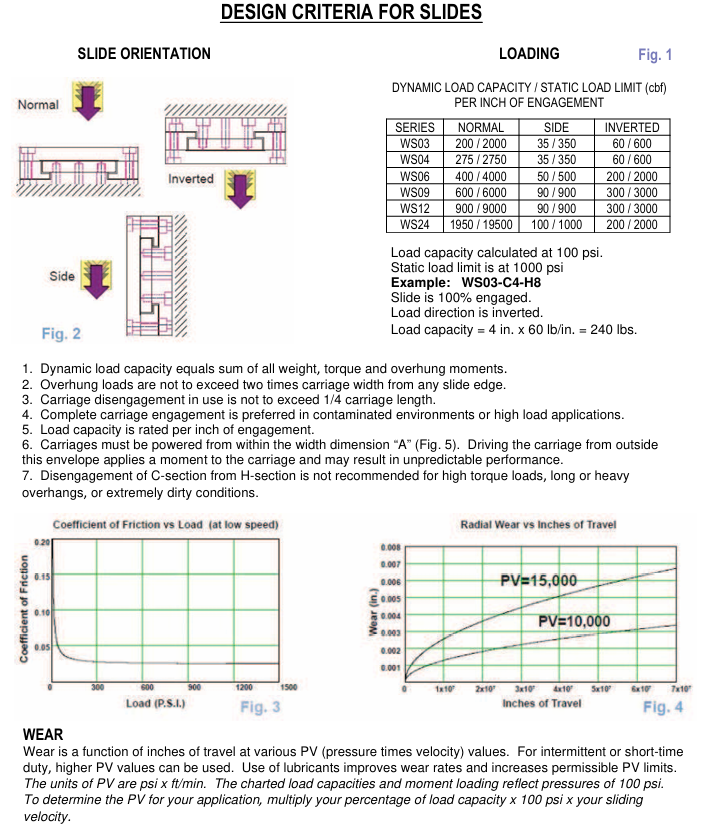

2. 关键技术参数（通用标准）

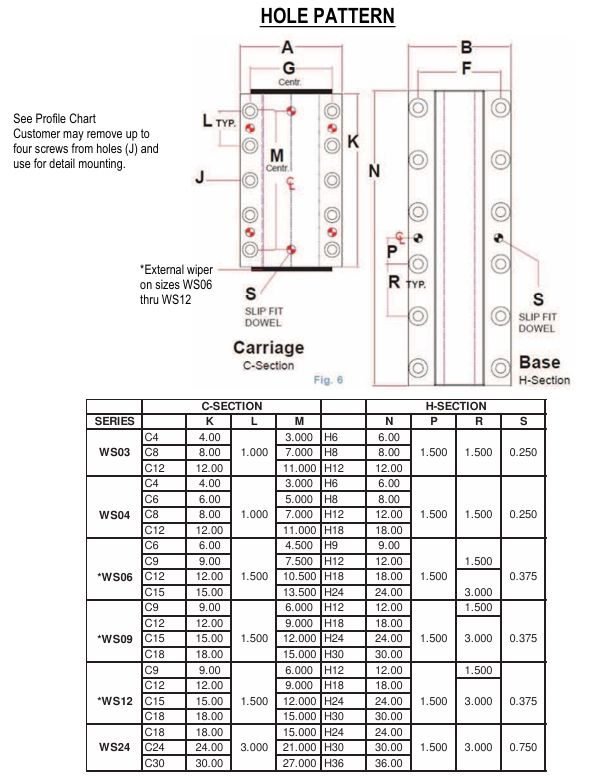

（1）尺寸与安装参数
导轨长度：标准系列 6 英寸（152.4mm）- 10 英尺（3048mm），定制系列可延伸至 20 英尺（6096mm）以上；
导轨截面尺寸：标准宽度 1.5 英寸（38.1mm）- 6 英寸（152.4mm），高度随承载能力适配（1 英寸 - 4 英寸）；
安装方式：底部 / 侧面螺栓固定，标准安装孔间距 12 英寸（304.8mm），可定制孔位分布。

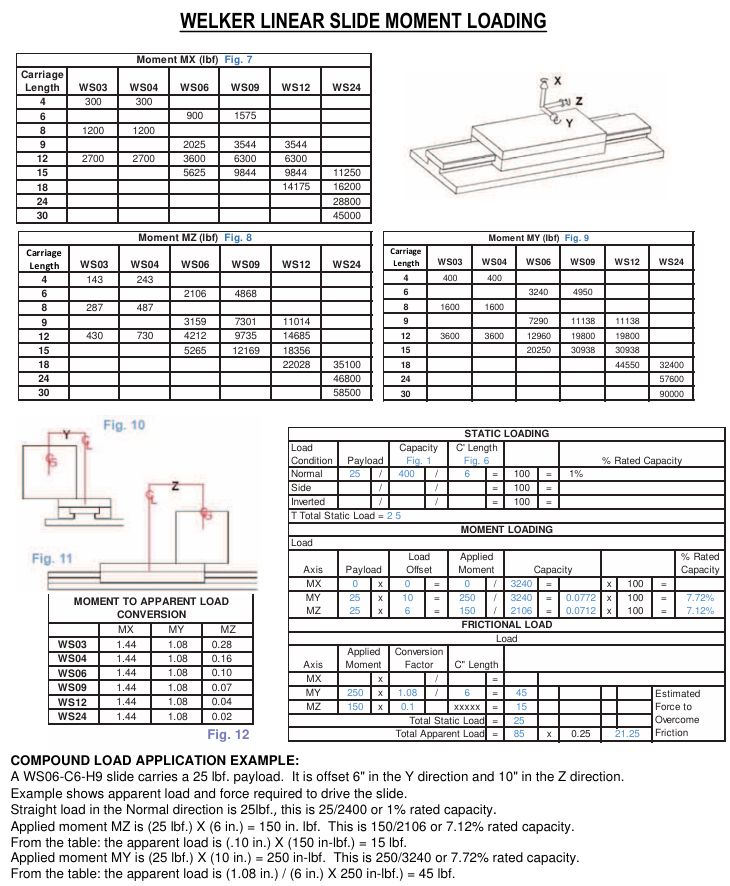

（2）性能参数
性能指标 标准系列 重型系列 精密系列
最大额定静载（Static Load Capacity） 500-2000 lbf（2.22-8.89 kN） 2000-10000 lbf（8.89-44.48 kN） 800-3000 lbf（3.56-13.34 kN）
最大额定动载（Dynamic Load Capacity） 300-1500 lbf（1.33-6.67 kN） 1500-8000 lbf（6.67-35.59 kN） 500-2500 lbf（2.22-11.12 kN）
运动精度（Position Accuracy） ±0.005 英寸 / 英尺（±0.42mm/m） ±0.01 英寸 / 英尺（±0.84mm/m） ±0.001 英寸 / 英尺（±0.084mm/m）
运行速度（Maximum Speed） 500 英寸 / 分钟（12.7m/min） 300 英寸 / 分钟（7.62m/min） 800 英寸 / 分钟（20.32m/min）（适配精密驱动）
（3）材质与防护
导轨 / 滑块材质：标准材质为 1045 高碳钢（淬火硬度 HRC 58-62），精密系列可选 440C 不锈钢（防锈），重型系列可选合金结构钢；
表面处理：标准为发黑处理（防锈），可选镀铬（增强耐磨性）、镀锌（耐腐蚀，适用于潮湿环境）；
润滑：内置润滑槽，支持定期加注润滑脂（推荐锂基润滑脂），部分型号可选自动润滑接口。
楔块组件（Gib Assemblies）产品详情
1. 产品类型与结构
楔块组件作为直线导轨的 “精度补偿与间隙控制部件”，主要分为两类：
类型名称 结构组成 核心功能
Solid Gibs（实心楔块） 一体成型楔块（斜面角度 3°-10°）、固定螺栓、定位销 用于固定导轨间隙，适用于磨损量小、工况稳定的场景
Adjustable Gibs（可调楔块） 分体式楔块（主动楔 + 从动楔）、调节螺栓（顶丝 / 拉杆）、锁紧螺母 可实时调整间隙（补偿磨损或装配误差），适配高精度或高磨损工况
2. 关键技术参数
材质：同直线导轨，以 1045 高碳钢（淬火 HRC 55-60）为主，可选不锈钢；
斜面精度：斜面角度公差 ±0.5°，表面粗糙度 Ra≤1.6μm；
调节范围：可调楔块的间隙调节量 0.001-0.01 英寸（0.025-0.254mm），满足不同精度补偿需求；
适配导轨：可匹配 Welker 全系列直线导轨，也可根据客户现有导轨尺寸定制（需提供导轨截面图）。
定制化服务与设计支持
1. 定制服务范围
Welker Bearing 提供全面的定制化解决方案，核心定制内容包括：
尺寸定制：导轨长度、截面尺寸、安装孔位 / 数量；
材质与表面处理定制：不锈钢材质（防锈）、特殊合金（耐高温 / 耐腐蚀）、定制表面涂层（如 PTFE 涂层减摩）；
功能定制：添加位置传感器接口（如光栅尺安装槽）、集成防尘罩（防碎屑 / 粉尘）、设计特殊润滑系统（自动润滑）；
适配性定制：根据客户现有设备的导轨安装空间、承载需求，设计非标准楔块组件或导轨结构。
2. 设计支持服务
技术咨询：提供线性运动方案评估，协助客户选择合适的产品系列；
图纸支持：提供 2D（CAD）/3D（SolidWorks）模型图纸，便于客户集成到设备设计中；
样品制作：定制产品可提供样品测试（需支付样品费，批量订单后可返还）；
安装指导：提供安装手册与视频，必要时可派遣工程师现场指导安装。
