GE Multilin MIF 系列数字馈线继电器
时间: 2025-09-22浏览次数：
GE Multilin MIF 系列数字馈线继电器
GE Multilin MIF 系列数字馈线继电器

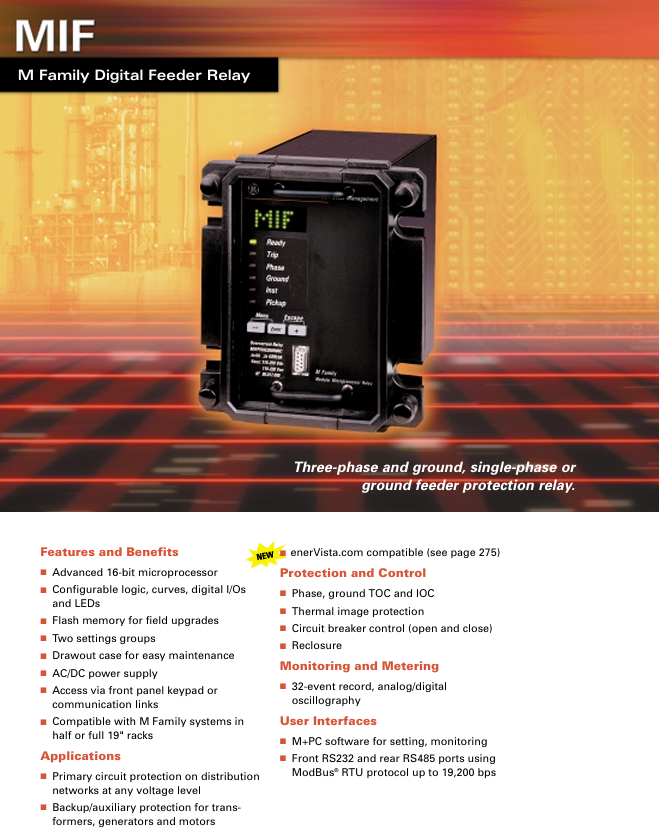

产品基础定位与核心应用
1. 产品类型与定位
MIF 系列属于M Family（M 系列）数字馈线继电器，根据保护对象分为两类核心型号：
MIF-P 型：三相 + 接地保护继电器，适用于三相配电回路的全面保护；
MIF-N 型：单相或接地保护继电器，聚焦单相回路或接地故障专项保护。
2. 核心应用场景
主保护：各类电压等级配电网络的主电路保护，覆盖线路、配电设备等；
后备 / 辅助保护：变压器、发电机、电动机的后备保护，弥补主保护盲区；
控制与监控：配合断路器实现远程控制，同时提供电参数计量与设备状态监测。
核心功能与技术特性
1. 保护功能（核心亮点）
MIF 系列以 “过电流保护” 为核心，搭配多种专项保护，适配不同故障场景：
（1）过电流保护（TOC/IOC）
保护类型 适用型号 关键参数与特性
相过电流（Phase TOC） MIF-P（三相）、MIF-N（单相） - 整定范围：0.1-2.4 倍额定电流（I n）
- 曲线选择：4 种标准曲线（ANSI/IEC 对应）+1 条用户自定义曲线，支持时间倍增系数调整
- ANSI 与 IEC 曲线对应：正常反时限（ANSI）→IEC A、非常反时限→IEC B、极端反时限→IEC C、定时限→定时限
接地过电流（Ground TOC） MIF-P（标配）、MIF-N（可选） - 曲线与参数设置同相过电流保护
- 接地信号采集：默认通过三相 CT 残流求和（无需额外传感器）；敏感场景可搭配零序接地 CT（环绕三相导体）提升检测精度
瞬时过电流（IOC） 全型号 - 独立配置：MIF-P 含 2 组三相 IOC+2 组接地 IOC，MIF-N 含 2 组单相 / 接地 IOC
- 整定范围： pickup（0.1-30 倍I n）、延时（0-100 秒），支持单独使能 / 禁用
（2）其他专项保护
热成像保护（Thermal Image）：防止设备因过载过热损坏，加热时间常数
T 1（3-600 分钟可调），冷却时间常数T 2（1-6 倍 T 1可调），适配不同设备散热特性；
冷负荷投入（Cold Load Pickup，可选）：重新上电时自动调整过电流整定值，避免过载电流误触发保护；
断路器失灵保护（Breaker Failure，可选）：基础功能为 “断路器未分闸” 检测；复杂方案可通过数字输入 + 可配置输出逻辑（逻辑门、定时器）实现；
断路器健康监测（Breaker Health，可选）：用户设定累计电流阈值，超过阈值时触发报警，实现 “按需维护”。
2. 控制与操作功能
断路器控制：支持断路器分闸 / 合闸操作，通过编程输出端子触发，数字输入端子验证操作是否成功；
双设定组（Two Settings Groups）：可预设两组保护参数，适配不同运行工况（如正常负载 / 高峰负载）；
现场升级：采用闪存（Flash Memory）设计，支持现场通过通信或软件升级固件，无需拆卸设备。
3. 监控与计量功能
事件记录：存储 32 条事件记录，记录故障、操作等关键事件，便于故障追溯；
波形录波：支持模拟量 / 数字量波形录波，捕捉故障瞬间电参数变化，辅助故障分析；
双端计量：可设置 CT 变比，同时监测一次侧、二次侧电流计量值，满足运维数据需求。
4. 硬件与接口特性
电源适配：支持交直流通用电源，涵盖 24-48V DC/AC、110-250V DC、110-230V AC（具体范围见订购参数）；
通信接口：前端 RS232 端口（本地调试）、后端 RS485 端口（远程通信），均支持 ModBus® RTU 协议，最高速率 19200 bps；
I/O 配置：标配 2 路数字输入、6 路继电器输出（4 路可编程），可通过 M+PC 软件自定义输出逻辑（OR/NOT 组合）；
机械结构：抽屉式外壳（Drawout case），便于维护；兼容 M 系列 19 英寸半机架 / 全机架安装，适配系统集成。
5. 软件与用户交互
配置软件：支持 M+PC 软件（参数设置、状态监控）、enerVista.com平台（远程管理，详见文档第 275 页）；
本地操作：前端面板按键，可直接进行参数调整、状态查看；
指示灯（LEDs）：可配置 LED 指示灯，直观显示设备运行状态、故障类型。
接线与安全规范

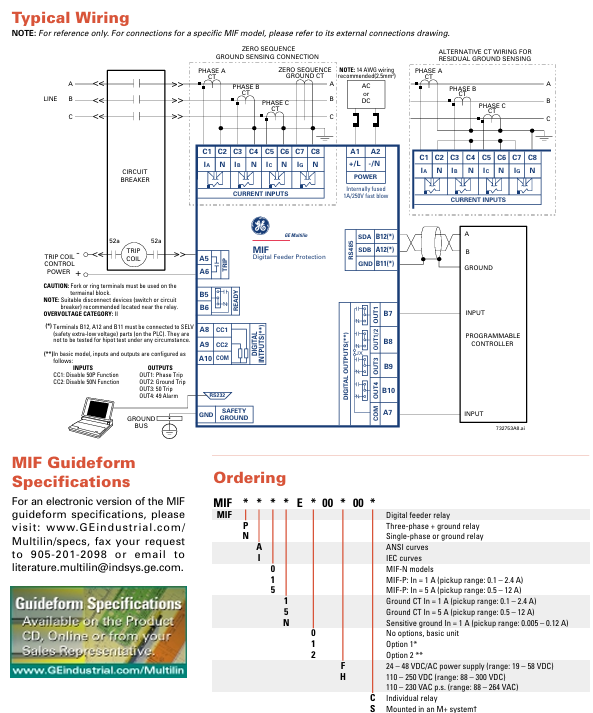

1. 典型接线参考
接地检测接线：两种方式可选 ——① 三相 CT 残流求和（无需额外传感器）；② 零序接地 CT（敏感检测场景）；
电流输入：推荐 14 AWG（2.5mm²）导线，端子需使用叉形或环形接线端子；
安全接地：需连接安全地（SAFETY GROUND），端子 B12、A12、B11 仅限连接 SELV（安全特低电压）部件（如 PLC），禁止进行耐压测试。
2. 安全提示
过电压类别：II 类，需在继电器附近配置合适的断开装置（开关或断路器）；
内部熔断器：电源回路内置 1A/250V 快速熔断器，故障时保护设备。
订购信息（型号编码规则）
MIF 系列型号编码格式为 **MIF * * * * E * 00 * 00 * **，各位置字符含义如下，需按实际需求组合：
编码位置 可选字符 含义说明
第 1-3 位 MIF 产品标识（数字馈线继电器）
第 4 位 P/N P = 三相 + 接地继电器；N = 单相或接地继电器
第 5 位 A/I A=ANSI 标准曲线；I=IEC 标准曲线
第 6 位 0/1/5 0=MIF-N 型；1=MIF-P 型（I n=1A，整定范围 0.1-2.4A）；5=MIF-P 型（I n=5A，整定范围 0.5-12A）
第 7 位 1/5/N 接地 CT 额定电流：1=1A（0.1-2.4A）；5=5A（0.5-12A）；N = 敏感接地（1A，0.005-0.12A）
第 8 位 （空）/1/2 空 = 基础型号（无选项）；1 = 选项 1（可配置 I/O、事件记录、录波）；2 = 选项 2（含选项 1 功能 + 冷负荷投入、断路器失灵 / 健康监测、可配置逻辑）
第 9-10 位 电源规格 24-48V DC/AC（19-58V DC）；110-250V DC（88-300V DC）；110-230V AC（88-264V AC）
第 11-12 位 安装方式 空 = 独立继电器；M+= 安装于 M + 系统（需额外订购 M050 半 19 英寸机架或 M100 全 19 英寸机架，按继电器数量免费提供）
示例
MIF P A 1 1 2 110：三相 + 接地继电器（P），ANSI 曲线（A），相 CT I n=1A（1），接地 CT I n=1A（1），含选项 2 功能（2），110-250V DC 电源（110）。
