ABB MNS iS MConnect 接口
核心定位与适用范围

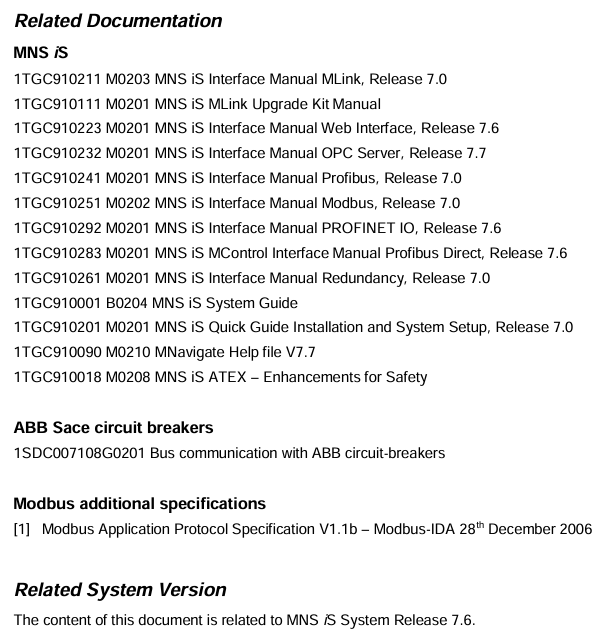

关联系统:专为 MNS iS 系统 Release 7.6 版本设计,用于指导 MConnect 接口的通信与控制集成,支持将 MNS iS 作为现场总线组件接入 PLC 或更高层级的过程控制系统(PCS/DCS)。
目标用户:需获取 MNS iS 数据、进行系统集成的控制与应用工程师,要求用户具备现场总线(如 PROFIBUS、Modbus)基础认知。
基础概念与术语定义
文档提供了 30 + 核心术语与缩写解释,覆盖技术名词、协议、组件等,关键术语如下:
缩写 / 术语 全称 / 中文 核心说明
Aspect Object ABBAspect 对象 真实 / 虚拟对象(如泵、服务)的计算机化表示,通过 “属性” 描述并结构化组织
COTS 商用现货产品 市场可直接采购使用的标准化产品
DTM 设备类型管理器 用于通过现场总线(如 PROFIBUS)管理设备的软件模块,支持 PactWare 等框架
GSD 文件 设备描述文件(德) PROFIBUS-DP/DP-V1 从站的硬件描述文件,用于设备配置
MCC 电机控制中心 用于电机控制与保护的开关柜,MNS iS 的核心应用场景之一
MODBUS RTU Modbus 远程终端单元协议 现场总线通信协议,MConnect 与断路器通信的核心协议
PNIO PROFINET IO 基于工业以太网的开放式标准(IEC 61158/61784),用于分布式外围设备与自动化
SNTP 简单网络时间协议 通过以太网实现控制网络时间同步的协议
其余术语(如 HMI、LVS、OPC 等)均围绕低压开关柜、通信协议、系统组件展开,为后续技术内容奠定基础。

硬件与软件要求
1. 硬件要求
(1)MConnect 硬件型号与配置
MConnect 硬件以主板为基础,搭配不同功能模块(模拟输入输出、数字输入输出、PT100 温度采集)形成 28 种型号,核心型号标识规则如下(以 1TGE120071R 系列为例):
型号 ID 核心配置 功能扩展
1TGE120071R1000 仅主板 无额外 IO 或温度采集
1TGE120071R1001 主板 + AIAO(模拟 IO) 支持模拟信号输入输出
1TGE120071R1100 主板 + 4DI2DO(24VDC 数字 IO) 4 路数字输入、2 路数字输出(24 伏直流)
1TGE120071R1500 主板 + 7DI0DO(110VAC-230VAC) 7 路数字输入、无数字输出(110-230 伏交流)
1TGE120071R1600 主板 + PT100-3CH 支持 3 通道 PT100 温度采集(仅控制用,非保护功能)
(2)关键硬件组件
控制适配器(Control Condaptor):专用组件(型号 1TGE102069R0661),用于将 MConnect 接入 MNS iS 系统,需设置地址(柜体号 = 断路器柜体号,层级 = 1,位置 = 1)。
通信接口:MConnect 与断路器通过 RS485 总线连接,内置总线偏置与终端电阻;断路器侧需外接 120Ω(0.25W)终端电阻以保证通信稳定性。
2. 软件要求
基础版本:MConnect 需搭载 7.6 及以上基础版本,以完全支持 MNS iS V7.6 的功能。
辅助工具:需配合 MNavigate(配置与管理工具)进行参数设置,部分功能参考 MNavigate 帮助文档(如硬件选项使用)。
断路器集成方案
断路器是 MNS iS 柜体的核心组件,MConnect 通过以下方式实现其监控与控制:
1. 支持的断路器与可编程脱扣器
断路器类型 支持的可编程脱扣器(PR 单元) 备注
Emax PR122/P、PR123/P 经典系列,对应 PR12x 系列脱扣器
Emax X1、Tmax T7/T7M PR332/P、PR333/P 升级系列,对应 PR33x 系列脱扣器

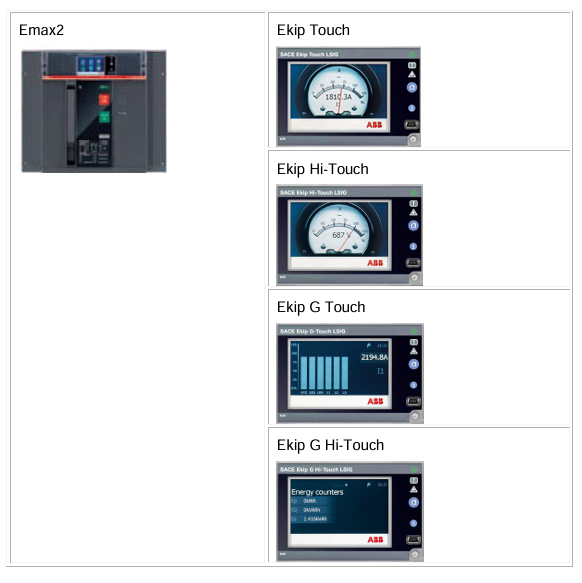

Emax2 Ekip Touch、Ekip Hi-Touch、Ekip G Touch、Ekip G Hi-Touch 智能系列,支持更丰富的状态与数据采集
2. 通信架构与连接

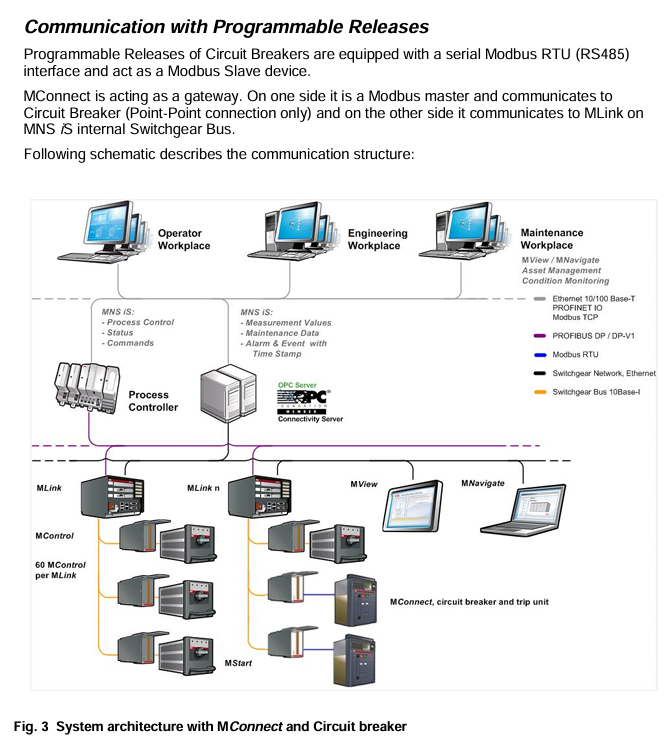

通信角色:MConnect 作为 Modbus RTU 主站,与断路器的可编程脱扣器(Modbus 从站)通过 RS485 实现 “点对点” 通信;同时作为网关,通过 MNS iS 内部 “开关柜总线”(Switchgear Bus,10Base-T 以太网)与 MLink 通信。
系统限制:遵循 MNS iS 设计规则,每个 MLink 最多连接 60 台设备(含 MConnect 与 MControl),分布在最多 7 个柜体中。
物理连接:RS485 总线采用三线制(A/W1、B/W2、屏蔽线),不同断路器的端子定义统一(如 Emax、Emax2 的 A/B 端子均为 W1/W2),具体参考文档 “1SDC007108G0201”。
3. 配置参数
MConnect 的 Modbus 接口参数需与断路器脱扣器保持一致,参数设置如下:
参数 可选范围 默认值 说明
从站地址(Slave Address) 2-247 247 需与断路器 PR 单元配置相同
波特率(Baudrate) 9600/19200 bps 19200 bps 通信速率,需匹配 PR 单元设置
协议(Protocol) 偶校验 1 停止位、奇校验 1 停止位、无校验 2 停止位、无校验 1 停止位 偶校验 1 停止位 数据校验与停止位格式,需匹配 PR 单元
注意:MConnect 主站地址固定为 1,用户不可修改;仅支持 “点对点” 通信,不支持总线多从站。

数据与命令交互
文档详细定义了 MConnect 与两类脱扣器(PR12x/PR33x、Ekip)的数据采集(状态、测量值、报警 / 脱扣信息)与控制命令,核心内容如下:
1. PR12x/PR33x 系列脱扣器
(1)状态数据(32 位无符号数,摩托罗拉字节序)
设备状态位:共 16 位,关键位含义包括 “断开(Bit0)、闭合(Bit1)、脱扣(Bit2)、未定义(Bit3)、放电(Bit4)”,其余位预留(设为 0)。
扩展状态标志:包含 STATE 2-9 共 8 类标志,覆盖报警 / 脱扣(如 “任何报警”“断路器脱扣”)、运行模式(本地 / 远程)、通信状态(本地总线无通信)、编程状态(编程成功 / 失败)等,每类标志为 16 位无符号数(UWORD)。
(2)测量值
涵盖电流、电压、功率、频率、电能等 20 + 电参数,示例如下:
测量项 数据类型 单位 无效值 说明
L1 相电流(有效值) ULONG(无符号长整型) A 0xffffffff 电流 <最小值时显示 0,> 最大值时显示最大值
线电压 V12(有效值) UWORD_10(10 倍无符号短整型) V 0xffff 电压 <最小值时显示 0,> 最大值时显示最大值
总有功功率(带符号) LONG_10(10 倍长整型) kW 0x7fffffff 功率 < 最小值时显示 0,超范围时显示 ± 最大值
频率 UWORD_10(10 倍无符号短整型) Hz 0xffff 频率 <最小值时显示最小值,> 最大值时显示最大值
总有功电能(带符号) LONG(长整型) kWh - 累计电能值,支持正向 / 反向计量
(3)报警与脱扣信息
通过 STATE 4-6(报警)、STATE 8-9(脱扣锁定)标志位定义,涵盖 “谐波失真超 2.1”“触点磨损报警”“过压脱扣”“硬件故障脱扣” 等 30 + 异常场景,每类场景对应特定 bit 位(置 1 表示触发)。
2. Ekip 系列脱扣器(Emax2 专用)
(1)状态与测量值
状态差异:设备状态位仅保留 “断开(Bit0)、闭合(Bit1)、脱扣(Bit2)、未定义(Bit3)”,其余位预留;扩展状态分为 “全局状态(如断路器闭合 / 隔离)、时序状态(如 L/S/G 时序触发)、脱扣状态(如过载脱扣)、警告 / 报警状态(如传感器错误)”4 类,覆盖更细分的智能监控场景。
测量值扩展:新增 “RC 电流(外部接地电流)”“功率因数(千分比)”“PT100 温度” 等参数,数据类型与 PR12x/PR33x 兼容。
(2)额外信息采集
支持断路器全生命周期数据,如 “断路器序列号(16 位 ASCII)”“安装日期 / 最后维护日期(1999 年 12 月 31 日起秒数)”“操作次数(分闸计数)”“触点磨损百分比(0-65000 对应 0%-100%)” 等,便于维护管理。
3. 控制命令(通用)
仅当断路器脱扣器手动切换至 “远程模式”(需密码)后,可通过 MLink 现场总线发送以下命令:
命令 功能
CB Close 断路器闭合
CB Open 断路器断开
CB Reset 断路器复位
Trip Reset 复位脱扣器中存储的脱扣记录
Wink Toggle Command 断路器标识(脱扣器显示屏闪烁)
NOP 无操作(无动作)
4. 数据有效性(质量码)
通过 “QualityCode1” 和 “QualityCode2”(32 位无符号数)标识数据有效性:
bit=0:数据有效;bit=1:数据无效。
QualityCode1 覆盖测量值(如电流、电压、功率),QualityCode2 覆盖状态标志(如报警、脱扣)与设备信息(如序列号、额定电流)。
断路器类型解码
文档提供两类断路器类型(TAB_CB_TYPE、TAB_CB_TYPE_33x)的解码表,通过 “数值 - 型号” 映射明确断路器规格,示例如下:
解码类型 数值 断路器型号 数值 断路器型号
TAB_CB_TYPE(Emax 系列) 0 E1B800 / 3P 1 E1B800 / 4P
28 E2S800 / 3P 29 E2S800 / 4P
88 E4S4000 / 3P 89 E4S4000 / 4P
TAB_CB_TYPE_33x(Tmax/X1 系列) 0 T7S800 / 3P 1 T7S800 / 4P
30 X1B800 / 3P 31 X1B800 / 4P
60 T7H1200 / 3P 61 T7H1200 / 4P
注:型号中 “3P/4P” 表示 3 极 / 4 极,数字(如 800、1200)表示额定电流相关规格。
