Emerson PR6426 32mm 涡流传感器
时间: 2025-09-22浏览次数：

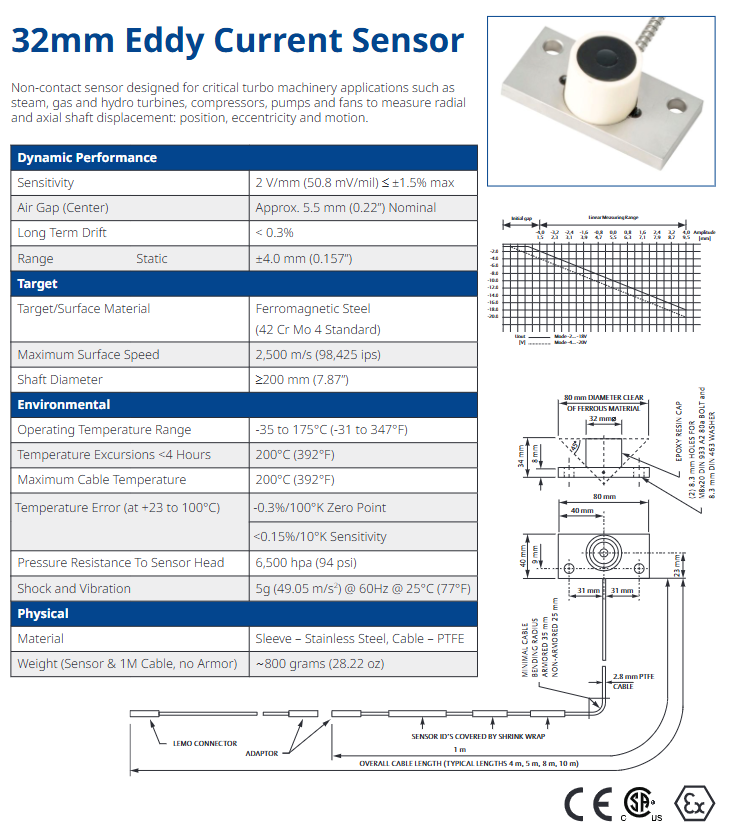

Emerson PR6426 32mm 涡流传感器
Emerson PR6426 32mm 涡流传感器
产品定位与应用
PR6426 是一款非接触式 32mm 涡流传感器，专为关键涡轮机械应用设计，可用于测量径向和轴向轴位移，包括位置、偏心度和运动，适用设备涵盖蒸汽轮机、燃气轮机、水轮机、压缩机、泵和风机等。
核心性能参数
（一）动态性能
参数 具体规格
灵敏度 2 V/mm（50.8 mV/mil），最大偏差≤±1.5%
气隙（中心） 标称约 5.5 mm（0.22 英寸）
长期漂移 <0.3%
静态测量范围 ±4.0 mm（0.157 英寸）
（二）目标要求
目标 / 表面材料： ferromagnetic 钢（标准为 42 Cr Mo 4）
最大表面速度：2500 m/s（98425 ips）
轴直径：≥200 mm（7.87 英寸）
环境适应性
环境参数 规格要求
工作温度范围 -35 至 175°C（-31 至 347°F）
短时间（<4 小时）温度波动 最高 200°C（392°F）
电缆最高温度 200°C（392°F）
温度误差（23 至 100°C） 零点：-0.3%/100°K；灵敏度：<0.15%/10°K
传感器头部耐压 6500 hpa（94 psi）
抗冲击和振动性能 5g（49.05 m/s²），在 60Hz、25°C（77°F）条件下
物理特性
材料：套管为不锈钢，电缆为聚四氟乙烯（PTFE）
重量：传感器加 1 米无铠装电缆约 800 克（28.22 盎司）
电缆相关：由 2.8mm PTFE 电缆制成；铠装电缆最小弯曲半径 31mm，非铠装电缆最小弯曲半径 25mm；标准总电缆长度 1 米，另有 4 米、5 米、8 米、10 米等典型长度可选
结构细节：需预留 80mm 直径无铁磁材料区域；配备 LEMO 连接器适配器；传感器标识由热缩管覆盖；设有 2 个 8.3mm 孔，用于安装 M8×20 DIN 933 A2 80a 螺栓和 8.3mm DIN 463 垫圈；端部为环氧树脂帽
合规与认证
认证类型 遵循标准
CE 认证 2014/30/EU（EN 61326-1）、2014/34/EU、2011/65/EU
ATEX 认证 EN 60079-0、EN 60079-11
IEC-Ex 认证 IEC 60079-0、IEC 60079-11、IEC 60079-26
CSA 认证 CAN/CSA-C22.2 NO. 0-M91、CAN/CSA-C22.2 NO. 157-92、CAN/CSA-C22.2 NO. 213-M1987、CAN/CSA-E60079-15-02（R2006）、CAN/CSA-C22.2 NO. 25-1966、CAN/CSA-C22.2 NO. 61010-1-04、ANSI/UL Standard 913-2004、ANSI/UL Standard 1604-1995、UL 60079-15 2002、UL 61010-1
危险区域认证
本质安全（iA）
认证体系 要求
ATEX / IEC-Ex 区域分类取决于转换器，详见转换器文档；传感器温度分类：T6（Ta ≤ 84°C）、T4（Ta ≤ 114°C）、T3（Ta ≤ 160°C）
CSA 区域分类取决于转换器，详见转换器文档；传感器温度分类：T6（Ta ≤ 64°C）、T4（Ta ≤ 114°C）、T3（Ta ≤ 160°C）
文档中未提及具体详细要求。
订购信息（Order Matrix）
订购型号格式为 PR6426 / X X X - X X X，各位置代码含义如下：
套管螺纹：无螺纹（代码 0）
铠装电缆：带铠装（代码 1）、无铠装（代码 0）
总传感器长度：安装板 80mm×40mm（代码 0）
适配器插头：无适配器插头（代码 0）、带适配器插头（代码 1）
总电缆长度：4 米（代码 0）、5 米（代码 1）、6 米（代码 2）、8 米（代码 3）、10 米（代码 4）
电缆端部：LEMO 接口（代码 0）、开放式（代码 1）
