Schneider ELAU PacDrive C400/C400 A8 控制器
时间: 2025-09-22浏览次数：
Schneider ELAU PacDrive C400/C400 A8 控制器
Schneider ELAU PacDrive C400/C400 A8 控制器
产品核心定位与系统架构
1. 核心定位
PacDrive C400/C400 A8 是基于实时操作系统的高性能运动控制器，专为需要多轴同步、精准定位的工业设备设计，核心功能是协调伺服驱动器完成复杂运动控制任务（如凸轮同步、电子齿轮、多轴插补），同时支持逻辑控制与工业通信，适配包装、印刷、装配等自动化生产线。
2. 系统架构
硬件核心：采用 Intel 处理器（C400 为 Pentium M 600MHz，C400 A8 为 Celeron M 600MHz），搭配 256MB RAM、128kB NVRAM 及≥128MB CompactFlash 卡（用于程序存储与数据备份），确保实时运算与数据稳定性。
实时操作系统：搭载 VxWorks 实时系统，响应速度快，支持多任务并行处理，满足运动控制对 “微秒级” 实时性的需求。
核心总线：通过SERCOS 实时运动总线连接伺服驱动器（C400 支持最多 16 个 SERCOS 从站，C400 A8 支持最多 8 个），实现多轴同步控制；同时配备 PROFIBUS DP、CANopen 等现场总线，兼顾逻辑控制与设备互联。
核心功能与技术特性
1. 运动控制能力
多轴控制：C400 支持 16 个伺服轴，C400 A8 支持 8 个伺服轴，所有轴均兼容 SERCOS 总线的全周期控制（如 1ms/2ms/4ms 周期），可实现电子齿轮（Electronic Gearing） 、电子凸轮（Electronic Camming） 、多轴插补等复杂运动，满足高精度同步需求（如包装机的薄膜牵引与切刀同步）。
凸轮与序列控制：支持最多 256 个动态凸轮组，凸轮曲线可通过软件自定义；序列控制支持 “连续 / 周期 / 事件触发” 三种模式，适配生产线的分步动作逻辑（如装配线的工位切换）。
位置检测与反馈：配备 1 路 SinCos 主编码器接口和 1 路增量式主编码器接口（X11），支持外部位置反馈；同时提供 16 个 Touchprobe 触发输入（X4），分辨率达 100μs，可实现精准定位捕获（如产品定位检测）。
2. 逻辑控制与 I/O 扩展
PLC 功能：支持 IEC 61131-3 标准编程语言（指令表 IL、梯形图 LD、功能块图 FBD、结构化文本 ST 等），可同时处理运动控制与逻辑控制任务（如设备启停、安全联锁、故障诊断）；PLC 指令执行速度快，1000 条指令仅需 7μs，快速任务周期可达 250μs。
本地 I/O 配置：
数字输入：20 路（DC 20-33V，支持 1/5ms 可参数化滤波），用于检测传感器信号（如光电开关、限位开关）。
数字输出：16 路（DC 20-30V，每路额定电流 250mA，短路保护），用于控制执行器（如电磁阀、指示灯）。
模拟 I/O：2 路模拟输入（-10~10V 或 0~20mA，12 位分辨率）、2 路模拟输出（-10~10V，12 位分辨率），适配压力传感器、比例阀等模拟设备。
快速 I/O：4 路中断输入（X4，0.1/1ms 滤波），用于处理高速触发信号（如急停、安全门信号）。
扩展能力：通过 PacNet 接口可扩展最多 128 路数字输入 / 输出及 128 路 Touchprobe 输入；通过 PROFIBUS DP 可连接 126 个从站，最大扩展 3584 字节的数字 / 模拟 I/O，满足大型生产线的信号采集与控制需求。
3. 工业通信与数据交互
通信接口：
运动总线：SERCOS（16MBaud），用于伺服驱动器连接，实现多轴同步。
现场总线：PROFIBUS DP（主 / 从模式，12MBaud）、CANopen、DeviceNet（需适配器）、EtherNet/IP（需可选硬件模块），支持与 PLC、HMI、传感器等设备互联。
通用通信：RS232（COM1）、RS485（COM2）、以太网（10/100Base-T，支持 TCP/IP），用于程序下载、数据监控与远程维护。
数据交互与远程服务：
内置 OPC 服务器，支持 Windows-based HMI（如施耐德 Vijeo Designer）的实时数据访问，实现设备状态可视化。
支持 Web 服务器与调制解调器远程服务，可通过浏览器或短信（SMTP 协议）获取设备诊断信息，简化现场维护。
集成数据记录仪（27kB）与轨迹记录仪（8 通道，1ms 分辨率），可记录故障信息与运动曲线，用于故障排查与工艺优化。
硬件规格与环境适应性
1. 电气与机械参数
类别 具体规格
电源要求 DC 24V（-15%~+25%），无 UPS 时最大电流 3A，带 UPS 时最大电流 4.5A；功耗最大 85W
防护等级 外壳 IP20，适合控制柜内安装；污染等级 2，适应工业粉尘环境
尺寸与重量 包装尺寸 300×130×400mm（D×W×H），带包装重量 3.5kg（C400）/4.1kg（C400 A8）
隔离与抗干扰 符合 IEC 61000-6-2 抗电磁干扰标准，支持屏蔽电缆连接，减少信号干扰
诊断与监控 字母数字诊断显示屏、状态 LED 指示灯；看门狗功能（最大 60V/2A），故障时触发继电器
2. 环境适应性
场景 温度范围 湿度范围 其他要求
正常运行 +5℃~+45℃（C400）；+5℃~+40℃（带 UPS） 5%~85% RH（无冷凝） 禁止结冰、进水
运输 -25℃~+70℃（C400）；-25℃~+50℃（带 UPS） 5%~95% RH（无冷凝） 禁止剧烈振动（符合 IEC 60721-3-2 2K3 级）
长期存储（包装内） -25℃~+55℃（C400）；-5℃~+45℃（带 UPS） 5%~95% RH（无冷凝） 禁止腐蚀性气体环境
接口配置与接线规范
1. 核心接口布局

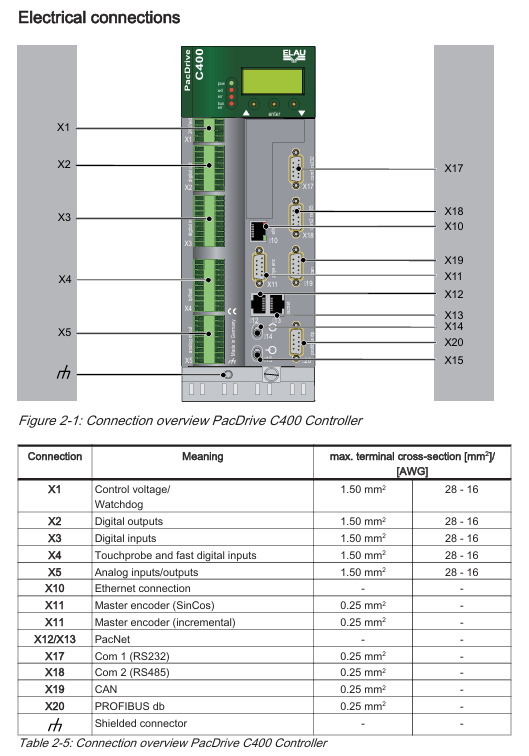

控制器面板共包含 20 个接口（X1~X20），核心接口功能与接线要求如下：
接口编号 接口类型 功能描述 接线规格
X1 控制电源 / 看门狗 接入 DC 24V 电源，输出看门狗继电器信号；端子截面积 1.5mm²（AWG 16-28） 需使用屏蔽电缆，电源正负极区分
X2 数字输出 16 路 DC 20-30V 输出，端子截面积 1.5mm² 输出端需根据负载选配保险丝
X3 数字输入 20 路 DC 20-33V 输入，端子截面积 1.5mm² 输入信号需匹配传感器输出类型
X4 Touchprobe / 快速输入 16 路 Touchprobe 输入 + 4 路快速中断输入，端子截面积 1.5mm² 高速信号需用双绞屏蔽电缆

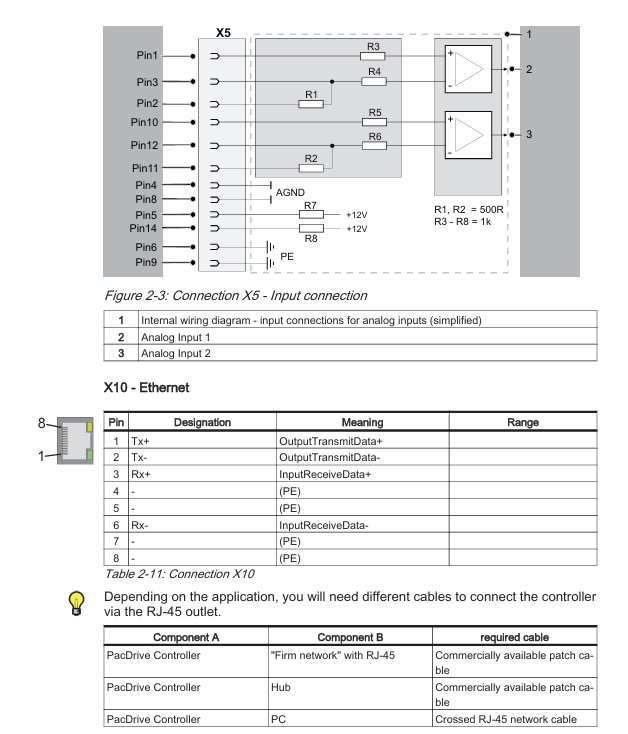

X5 模拟 I/O 2 路模拟输入（-10~10V/0~20mA）+2 路模拟输出（-10~10V），端子截面积 1.5mm² 模拟信号需单独布线，避免干扰
X10 以太网 RJ45 接口（10/100Base-T），支持 TCP/IP 协议 连接 HUB 用直连网线，连接 PC 用交叉网线
X11 主编码器 支持 SinCos（+9V 供电）或增量式（+5V 供电）编码器，端子截面积 0.25mm² 编码器信号需双绞屏蔽，避免噪声
X14/X15 SERCOS 总线 连接伺服驱动器的实时运动总线，支持 16MBaud 速率 需使用 SERCOS 专用屏蔽双绞线
X20 PROFIBUS DP 9 针 D 型接口，主 / 从模式，最大 12MBaud 速率 需使用 PROFIBUS 专用连接器（带终端电阻）
2. 接线注意事项
电源接线：X1 接口的 DC 24V 电源需单独供电，避免与其他大功率设备共用回路，防止电压波动影响控制器稳定性。
屏蔽处理：所有模拟信号、编码器信号、SERCOS 总线电缆需单端接地（控制柜侧），屏蔽层需紧密包裹电缆，减少电磁干扰。
总线终端电阻：PROFIBUS DP 与 CAN 总线的首末节点需启用终端电阻（120Ω），确保总线信号完整性；中间节点需关闭终端电阻。
合规认证
安全与合规认证
安全认证：符合 CE、UL、cUL 认证标准，满足欧盟（EN）与北美（UL）的工业设备安全要求。
电磁兼容（EMC）：符合 IEC 61000-6-2（工业环境抗干扰）、EN 55011（辐射限值）标准，可在高压电机、变频器等强电磁环境中稳定运行。
环境标准：符合 IEC/EN 60721-3 系列标准，适应工业场景的温度、湿度变化。
产品型号与选型
1. 型号区分
型号 核心差异 订货号 适用场景
PacDrive C400 支持 16 个 SERCOS 从站，Pentium M 处理器 13130261 多轴复杂运动场景（如 16 轴包装机）
PacDrive C400 A8 支持 8 个 SERCOS 从站，Celeron M 处理器 13130261-001 中低轴数场景（如 8 轴装配线）
2. 选型建议
轴数需求：根据生产线的伺服轴数量选择（C400 适配≤16 轴，C400 A8 适配≤8 轴），预留 1-2 个备用轴位便于后期扩展。
功能扩展：若需 EtherNet/IP 通信或 UPS 不间断电源，需选择对应可选模块；若需大量 I/O 扩展，优先通过 PacNet 或 PROFIBUS DP 扩展，避免本地 I/O 资源不足。
环境适配：若应用场景温度低于 + 5℃或高于 + 45℃，需额外配置温控设备（如控制柜空调），确保控制器在额定温度范围内运行。
