Yokogawa电机 YS1700 可编程指示控制器
时间: 2025-09-22浏览次数：
Yokogawa电机 YS1700 可编程指示控制器
Yokogawa电机 YS1700 可编程指示控制器
产品核心定位与整体优势
YS1700 是一款可通过用户程序适配多场景的可编程指示控制器，隶属于 YS1000 系列，核心优势体现在高可靠性、易用性与可扩展性，具体特点包括：
紧凑设计：标准版体积更小、重量更轻（基础型重 1.6kg），安装空间需求低，同时提供与旧款控制器相同面板开孔尺寸和深度的型号，方便替换升级。
国际合规：符合 CE 认证、FM/CSA 非易燃（可选）等国际安全标准，适配全球多地区工业场景。
双 CPU 与故障安全：控制与显示双 CPU 设计，单 CPU 故障时仍可实现显示与手动操作；独立于数字电路的硬手动电路（后缀代码 - 2xx 选项除外），可在双 CPU 均故障时手动调节输出。
免维护备份：采用非易失性存储器备份数据，无需电池或电容，降低维护成本。
宽电压适配：支持 AC/DC 双电源（如 100V AC 或 24V DC，220V AC 需定制），DC 电源无极性限制，抗电压波动能力强。
产品型号分类与 I/O 配置
YS1700 按功能与兼容性分为多类型号，核心差异体现在 I/O 接口数量与旧款设备兼容性，具体参数如下表：
型号类型 型号标识 模拟输入（AI） 模拟输出（AO） 数字输入 / 输出（DI/DO） 核心特点
基础型 YS1700-x0x 5（1-5V DC） 2 路 1-5V DC（1 路可改为 4-20mA） 6（DI/DO 共用） 基础功能，无扩展 I/O，防护等级 IP54
可扩展 I/O 基础型 YS1700-x1x 8（含 3 路扩展） 3 路 1-5V DC+1 路 4-20mA 14（含 4 路扩展） 支持 I/O 扩展，适配复杂信号采集场景
YS100 兼容型 YS1700-x2x (/Ax) 5（4 路可用） 2 路 1-5V DC（1 路可改为 4-20mA） 6 兼容 YS100 系列，信号端子布局接近旧款
YS80 内部单元兼容型 YS1700-x3x 5 2 路 1-5V DC（1 路可改为 4-20mA） 6 适配 YS80、EBS、I、EK、HOMAC 等旧款设备
YS80（YS100 端子）兼容型 YS1700-x4x (/Ax) 5（4 路可用） 2 路 1-5V DC（1 路可改为 4-20mA） 6 尺寸兼容 YS80，端子布局匹配 YS100
100 线（YS100 端子）兼容型 YS1700-x5x (/Ax) 5（4 路可用） 2 路 1-5V DC（1 路可改为 4-20mA） 6 适配 100 线气动仪表替换场景
注：部分模拟输入可通过参数设置改为 4-20mA，DI/DO 端子可通过参数指定为输入或输出功能。
核心功能与技术特性
1. 显示与操作功能
高可见性显示：采用 120×320 像素全点阵 TFT 彩色 LCD，支持背光亮度调节与关闭，即使在早晚直射阳光下仍清晰可见；提供仪表盘、趋势图、柱状图、报警、事件等多种显示模式，可通过面板按键快速切换。
灵活数据显示：标签号最多 12 位字符，PV（过程值）、SV（设定值）显示最多 7 位（含小数点与符号），MV（操作值）显示最多 6 位；趋势图支持 3 类变量（如 PV1/SV1/MV1），时间跨度可选 1.5 分钟 - 45 小时，可隐藏 / 显示单条曲线。
便捷手动操作：面板设 SV/MV 增减键，支持 FAST 模式（MV 调节速度 4 秒 / 满量程，常规模式 40 秒 / 满量程）；故障时自动切换至 FAIL 显示，硬手动轮可应急调节输出。
2. 控制模式与计算能力
双控制模式：
可编程模式：需搭配 YSS1000 设置软件，支持基础控制（BSC1/BSC2）、串级控制（CSC）、选择器控制（SSC）模块，可自由组合控制与计算模块。
功能选择模式：无需编程，直接选择常用功能（单回路、串级、选择器控制），I/O 功能通过参数分配。
丰富控制类型：支持 PID、PD、采样保持 PI、批量 PID 四种控制类型，PID 参数（比例带 0.1-999.9%、积分时间 1-9999 秒、微分时间 0-9999 秒）可灵活设置，还可添加自整定（STC）、非线性 PID、输出限制等附加功能。
高精度计算：采用 IEEE754 格式 4 字节浮点运算，支持指数、对数、温度 / 压力补偿等超 100 种计算模块，确保数据处理精度。
3. 编程与调试能力
双编程方式：
文本编程：程序容量 1000 步（主程序 + 子程序，子程序可复用），支持逻辑运算、条件判断、跳转等指令。
功能块编程：基于 GUI 界面，程序容量 400 个模块，支持在线监控与测试运行，降低编程门槛。
在线调试：通过 YSS1000 软件可实现程序测试、I/O 信号模拟（最多 50 步模拟程序）、功能块状态监控，便于故障排查与参数优化。
数据存储：提供 30 个 P 参数变量、100 个 K 参数常量、60 个临时数据寄存器，满足复杂程序的数据存储需求。
4. 通信功能
支持多协议通信，适配不同工业控制系统，具体参数如下：
通信类型 接口 / 协议 适用场景 关键参数
RS-485 PC Link、Modbus RTU/ASCII、YS 协议、点对点通信 连接 PLC、PC 或多台 YS1700 最多 32 台设备联网，通信距离最长 1200 米
以太网 Modbus/TCP（仅基础型） 连接 DCS/PLC，支持远程配置与监控 10BASE-T/100BASE-TX，RJ45 接口，距离 100 米
DCS-LCS 通信 横河专用协议 连接横河 CENTUM CS 3000 等 DCS 系统 每 LCS 卡最多 8 台设备，通信距离 100 米
编程器通信 RS-232C（专用接口） 通过 YSS1000 软件下载 / 上传程序与参数 专用 USB-RS232C 电缆，距离约 2.7 米
主机控制模式：支持 DDC（直接控制 MV）、SPC（控制 SV）两种模式，通信中断时可自动切换至手动（MAN）或自动（AUT）备份模式。
布线成本优化：Modbus 多站输出支持 32 台设备共用一根通信电缆，减少布线工作量。
5. 报警与自诊断
报警功能：支持 PV 高低限 / 高高限 / 低低限报警、偏差报警、速率报警，报警阈值（-6.3-106.3%）与滞回（0.1-20.0%）可设；报警时 ALM 黄灯亮起，标签号反转显示，事件消息可存储并在 ALARM 界面回溯（最多 5 条）。
自诊断：可检测 CPU 故障、A/D/D/A 转换错误、内存错误等硬件故障，故障时 FAIL 红灯亮起，模拟输出保持当前值，DO 信号锁定，硬手动功能启用。
硬件规格与环境适应性
1. 输入输出电气参数
信号类型 规格参数 精度要求

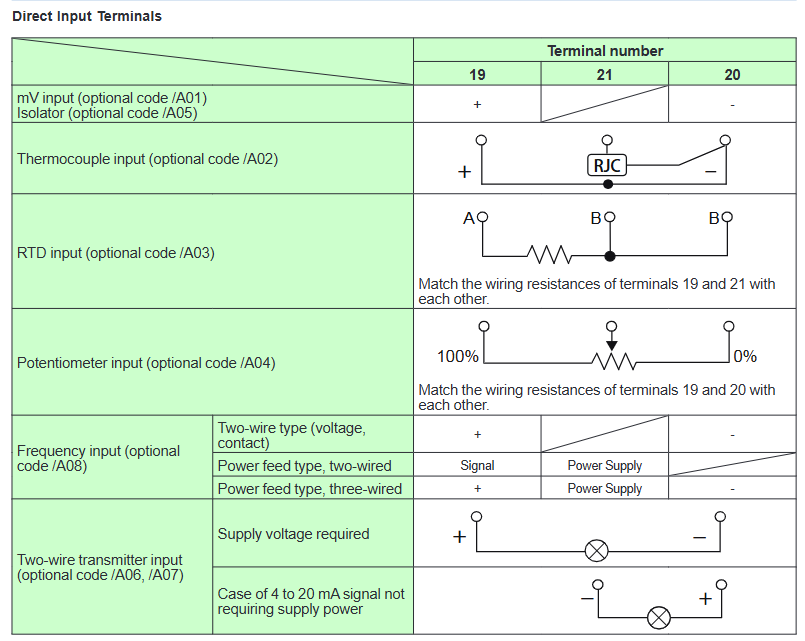

模拟输入（1-5V） 输入电阻 1MΩ，量程 0-5.5V，支持直接输入（mV、热电偶、RTD 等） ±0.1% 量程（基础型），±0.2% 量程（扩展 I/O）
模拟输出（4-20mA） 负载电阻 0-750Ω，输出范围 0.8-21.0mA ±0.2% 量程
数字输入 无电压触点（通 200Ω 以下 / 断 100kΩ 以上）、电压触点（低 - 0.5-1V / 高 4.5-30V） 最小脉冲宽度 70-220ms（依控制周期）
数字输出 晶体管触点，30V DC/200mA（电阻负载） 故障时输出开路
变送器电源 25-25.5V DC，负载 60mA 以下（含直接输入时 30mA 以下） 短路保护 80±10mA
2. 环境与机械特性
工作条件：温度 0-50℃，湿度 5-90%（无冷凝），海拔 2000 米以下，大气压力 86-106kPa；抗振动（5-14Hz 振幅 0.625mm，14-150Hz 加速度 4.9m/s²）、抗冲击（49m/s²，11ms 以内）。
防护与材质：基础型面板防护 IP54，外壳 316 不锈钢；绝缘电阻 100MΩ（500V DC），耐电压 1000-3000V AC（依型号），符合 IEC/EN 61010 安全标准。

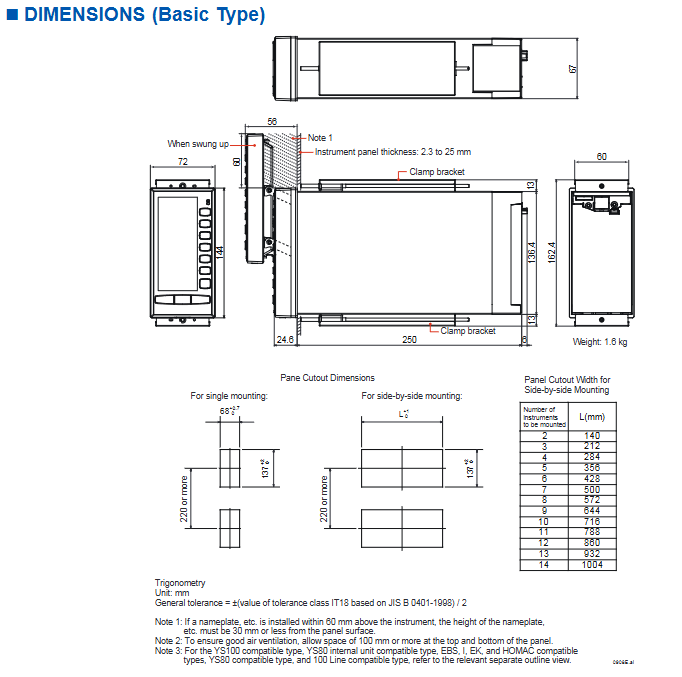

尺寸与安装：基础型尺寸 144×72×250mm（H×W×D），面板开孔 137×68mm；支持并列安装，多台设备安装时需按数量调整开孔宽度（如 2 台 140mm，3 台 212mm）。
安全合规与认证
通用安全标准：符合 IEC/EN 61010-1/2-201/2-030、CAN/CSA-C22.2 No.61010 系列标准，过电压类别 II，污染等级 2，测量类别 O。
EMC 标准：EN 61326 Class A、EN 55011 Class A Group 1，抗共模噪声 83dB、串模噪声 46dB（50/60Hz）。
危险区域认证：可选 FM/CSA 非易燃认证（Class I, Division 2, Groups A-D，温度等级 T4），适用于潜在爆炸性环境。
环保标准：符合 EU RoHS 指令（EN IEC 63000），除 / A08 频率输入选项外，均无有害物质。
安装与配件
1. 安装要求
面板安装：面板厚度 2.3-25mm，顶部需预留至少 60mm 空间（避免遮挡操作），上下各预留 100mm 通风空间。

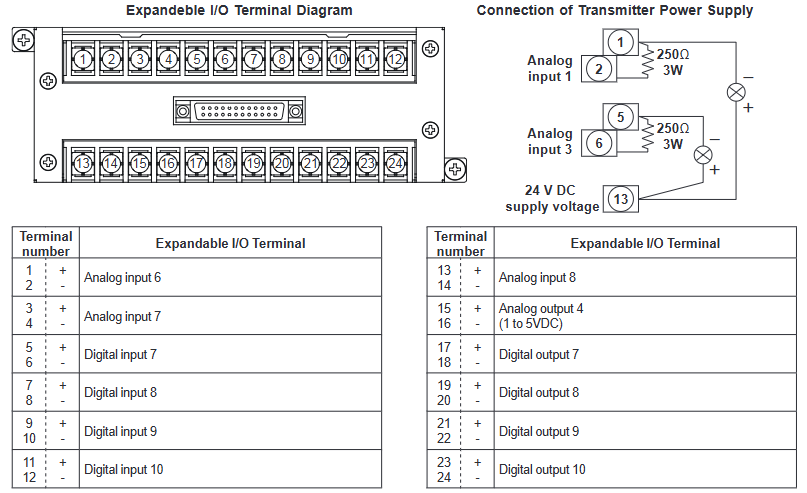

扩展 I/O 安装：可扩展 I/O 型需搭配 YS010 扩展端子与 YS011-03 扩展电缆（3 米），电缆弯曲半径需≥60mm。
接线规范：信号端子与电源端子均为 M4 螺丝，模拟信号需用屏蔽双绞线，接地需符合横河接地规范。

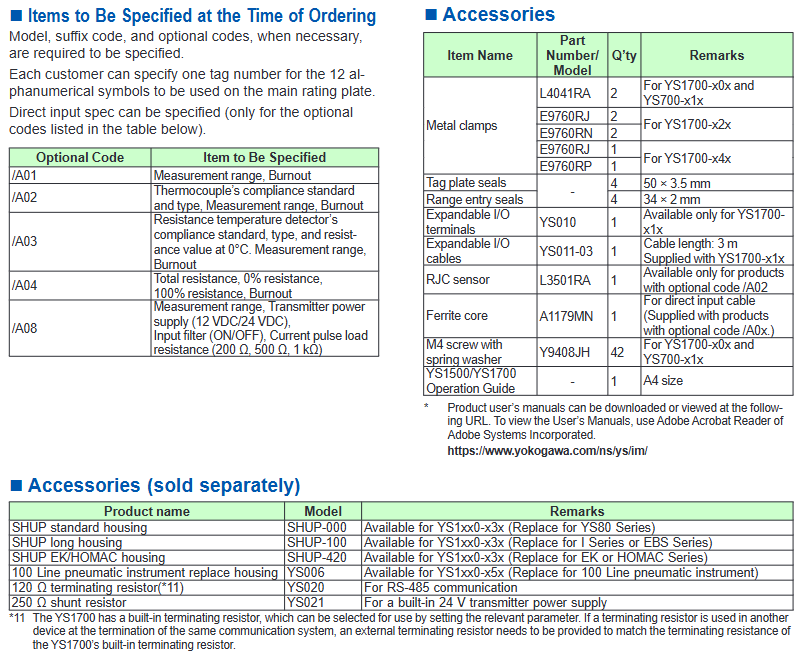

2. 标准与可选配件
配件类型 型号 用途 备注
安装支架 L4041RA、E9760RJ 等 固定控制器到面板 不同型号适配不同兼容型控制器
扩展 I/O 配件 YS010（端子）、YS011-03（电缆） 可扩展 I/O 型的信号扩展 仅 YS1700-x1x 适用
温度补偿配件 L3501RA（RJC 传感器） 热电偶输入的参考端补偿 仅 / A02 选项适用
电阻配件 YS020（120Ω 终端电阻）、YS021（250Ω 分流电阻） RS-485 通信匹配、信号转换 终端电阻可通过参数选择是否启用
替换外壳 SHUP-000/SHUP-100/SHUP-420、YS006 适配旧款设备安装，如 YS80、100 线仪表 需根据兼容型号选择对应外壳
