Honeywell Searchline Excel 红外开路气体探测器
时间: 2025-09-22浏览次数：
Honeywell Searchline Excel 红外开路气体探测器
Honeywell Searchline Excel 红外开路气体探测器
产品定位与市场地位
核心定位：全球销量领先的红外开路可燃气体探测器，截至文档发布已安装超 2.5 万台，广泛应用于各类严苛工业环境，从北极圈到中东沙漠均有部署，是众多客户的首选产品。
行业标杆：1987 年霍尼韦尔率先推出初代 Searchline 开路红外可燃气体探测器，1998 年升级为 Searchline Excel 后，凭借满足并超越客户需求的性能，成为开路气体检测领域的行业标准，常与 Searchpoint Optima Plus 点型探测器搭配，作为主要可燃气体检测方案。
核心应用场景
适用于对可燃气体检测有高要求的工业场景，具体包括：
海上平台及船舶（如浮式生产储卸油装置 FPSO）
下游化学加工厂
天然气运输及管道系统
大型存储区域与厂房
周界检测场景
产品核心特性与优势
1. 环境适应性与可靠性
全气候补偿：采用专利双带通滤波器，可完全补偿雾、雨、 mist 等各类天气干扰，确保在不同气候条件下精准检测；同时具备 100% 抗日光干扰能力，避免日光对检测结果的影响。
恶劣环境耐受：径向对称且粘合的窗口加热设计，保障低温环境下的稳定性能；高抗振动性（2-60Hz，最大峰峰值振幅 1mm），适应工业设备振动场景；外壳采用 316 不锈钢材质，防护等级达 IP66 和 IP67，防尘防水。
部分遮挡兼容：同轴光学设计为行业独有，可在检测路径部分遮挡时正常工作，且无虚假报警风险；而非同轴设计的同类产品易因差分衰减产生误报。
2. 检测性能与效率
高灵敏度与快速响应：检测范围为 0-5 LEL・m（爆炸下限・米），推荐低报警阈值 1.0 LEL・m、高报警阈值 3.0 LEL・m；响应速度快，T90（达到 90% 检测值的时间）小于 3 秒（正常工况下）。
宽覆盖与精准定位：支持三种路径长度 —— 短距（5-40m）、中距（40-120m）、长距（120-200m），单台设备可覆盖更广区域，减少多点探测器的部署需求；能指示危险区域大小，帮助工作人员快速判断风险范围。
3. 安装与维护便利性

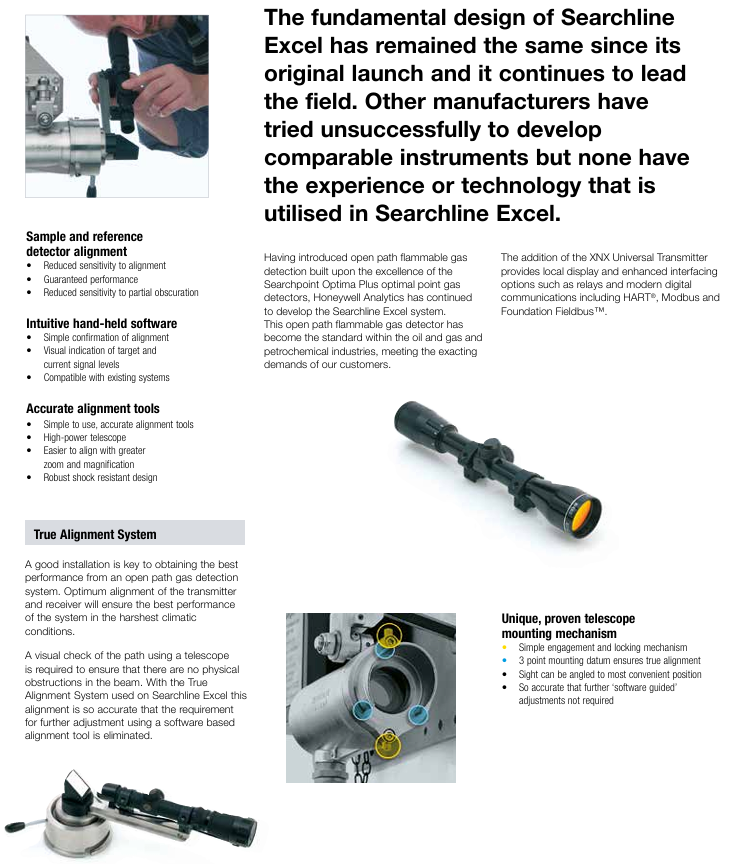

简易校准与对齐：配备 “锁定” 式对齐工具和高功率、高放大倍率的望远镜，对齐操作简单精准，无需额外 “软件对齐” 步骤；True Alignment 系统可实现高精度对齐，无需后续软件调整。
低功耗与便捷监控：全工况下低功耗（短距发射器最大 3.5-5.0W，中长距发射器最大 10-13W，接收器最大 8W）；可选 Modbus RS485 多站输出，支持 32 台探测器共用一根通信电缆，大幅降低安装与布线成本；通过 XNX 通用变送器或 SHC-1 手持 interrogator，可实现本地 / 远程的配置、状态监控与故障诊断，减少现场维护频次。
4. 安全认证与合规性
获得 FM（Factory Mutual）危险区域认证与性能认证，是全球首款通过 FM 性能认证的开路气体探测器；还符合 ATEX、UL、CSA 等多项国际安全标准，适用于 I 类危险区域（如 Class 1 Div 1/Zone 1）。
额外通过 FM 定制化测试：霍尼韦尔工程师与 FM 合作，针对 “部分遮挡”“雾 /mist” 等 FM 标准未覆盖的场景，开发专项模拟测试，进一步验证产品性能。
开路气体检测技术的优势（对比点型探测器）
作为点型探测器的补充方案，开路探测器具备以下不可替代的优势：
检测可靠性经实际应用验证，减少漏检风险（文档举例：点型探测器可能遗漏的管道泄漏，开路探测器可精准捕捉）
覆盖面积更广，更易发现任意位置的泄漏点
响应速度远高于点型探测器
故障安全设计：无未暴露的故障模式，不存在探测器气体路径堵塞的问题
探测器安装位置要求更低，无需严格对准潜在泄漏点
安装调试简单，可替代多台点型探测器，降低整体部署成本
技术规格参数
类别 具体参数
检测气体 甲烷、乙烷、丙烷、丁烷、戊烷、乙烯、丙烯、丁二烯
路径长度 短距：5-40m；中距：40-120m；长距：120-200m
输出信号 4-20mA（最大回路电阻 600Ω，支持源极 / 漏极输出）；RS485；21mA 超量程、2-3mA 故障信号（用户可编程）
数字输出 需搭配 DX100 (M) 或带 Modbus 选项的 XNX 通用变送器，支持 Modbus RS485 多站输出
环境参数 工作湿度：0-99% RH（无冷凝）；工作压力：91.5-105.5kPa（无压力补偿）
电源与功耗 供电：18-32VDC；功耗：短距 Tx 3.5-5.0W、中长距 Tx 10-13W、Rx 8W（均为最大值）
物理规格 重量（含安装支架）：短距 Tx 3.5kg、中长距 Tx 7kg、Rx 3.5kg；对准公差 ±0.5°
认证与标准 性能认证：FM；安全认证：ATEX、UL、CSA、GOST；EMC 标准：EN50270
预热时间 工作就绪：<5 分钟；完全稳定：<1 小时
安装配置与配件

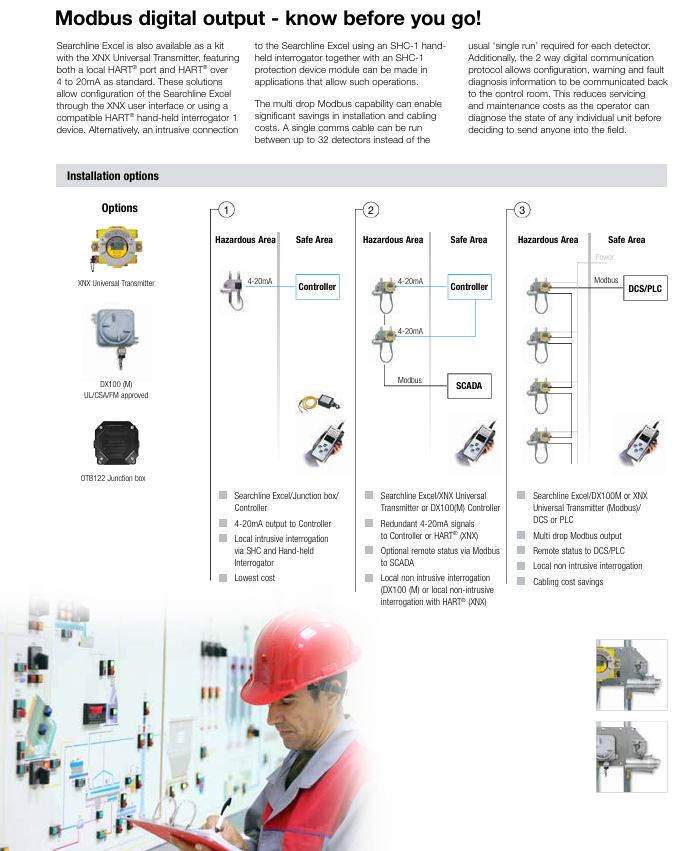

1. 安装选项
支持危险区域与安全区域的多种安装组合，适配不同控制系统，常见方案包括：
Searchline Excel + DX100 (M)（UL/CSA/FM 认证）+ 控制器 / DCS/PLC
Searchline Excel + 接线盒（如 OTB122）+ 控制器
Searchline Excel + XNX 通用变送器 + 控制器 / DCS/PLC（支持冗余 4-20mA 信号、HART 协议）
多站 Modbus 输出：单根电缆连接 32 台探测器，降低布线成本，支持双向数字通信（配置、报警、故障诊断）

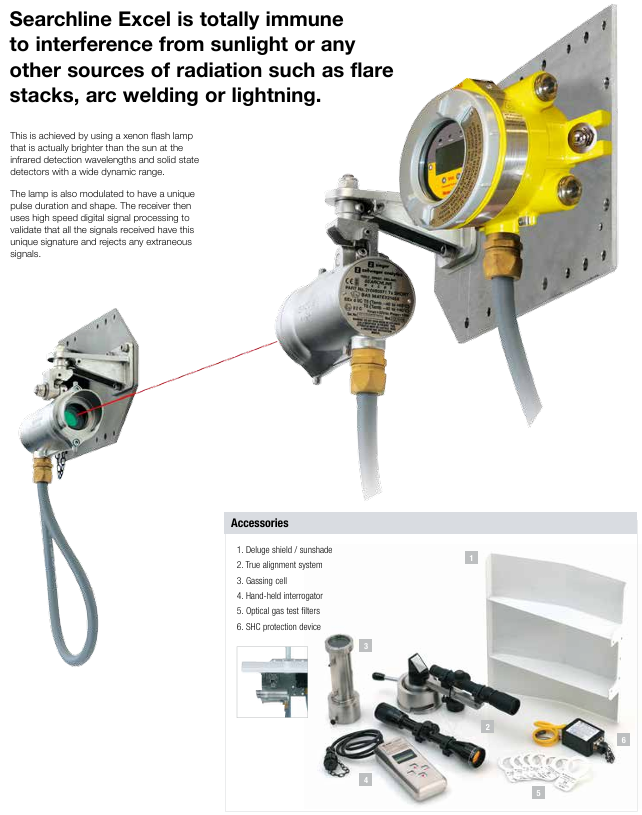

2. 核心配件与功能
XNX 通用变送器：提供本地显示，支持 HART®、Modbus、基金会现场总线（Foundation Fieldbus™）等接口，增强设备与控制系统的兼容性
SHC-1 手持 interrogator：搭配保护模块，可在允许场景下对探测器进行本地侵入式配置与诊断
望远镜安装机构：独特的三点安装基准，确保对准精度；视角可调节至最便捷位置，无需后续软件调整
