Allen-Bradley 1746-NI8 SLC 500 模拟输入模块
时间: 2025-09-18浏览次数：
Allen-Bradley 1746-NI8 SLC 500 模拟输入模块
Allen-Bradley 1746-NI8 SLC 500 模拟输入模块
核心框架与适用范围
以 “技术原理→实操流程→故障处理” 为逻辑主线，包含 10 个核心章节及 4 个附录，结构完整且侧重实用性。适用产品为1746-NI8 模拟输入模块，是 SLC 500 控制系统的单槽模块，支持 8 路模拟输入通道，可接入电压（如 ±10V DC、0-5V DC）或电流（如 4-20mA、0-20mA）信号，适配传感器、变送器等设备的信号采集，广泛应用于温度、压力、流量、液位等工业过程参数监测场景。
核心章节内容梳理
（一）产品概述：功能与核心特性
模块定位与硬件组成
核心功能：将模拟输入信号（电压 / 电流）通过 A/D 转换器转换为数字信号，存储于输入映像表，供 SLC 500 处理器（如 SLC 5/02、5/03、5/04）读取，支持 Class 1（基础配置）和 Class 3（扩展配置，含用户自定义缩放与状态监测）两种接口模式。
硬件结构：含可拆卸端子块（1746-RT25G）、8 路通道状态 LED（绿色）、1 路模块状态 LED（绿色）、电压 / 电流选择 DIP 开关、电缆固定槽、自锁定卡扣等，端子块支持 18 位接线，可接入屏蔽双绞线（推荐 Belden 8761）。
关键技术特性
通道配置灵活性：8 路通道可独立配置为单端输入或差分输入，差分输入抗干扰能力更强；支持 8 种数字低通滤波频率（1Hz-75Hz），可根据信号噪声情况选择，低频率滤波（如 1Hz）抗干扰效果好，高频率滤波（如 75Hz）响应速度快。
自校准与诊断：模块持续对使能通道进行自校准，无需手动校准；支持上电诊断（内部电路、内存检测）和通道诊断（开路、超量程、配置错误检测），故障状态通过 LED 和状态字反馈。
数据格式多样性：转换后的数字数据支持 5 种格式：工程单位（1mV / 步电压、1μA / 步电流）、PID 缩放（0-16383 范围，适配 SLC PID 算法）、比例计数（-32768-32767）、1746-NI4 兼容格式、用户自定义范围（仅 Class 3 模式）。
（二）安装与接线：硬件部署规范

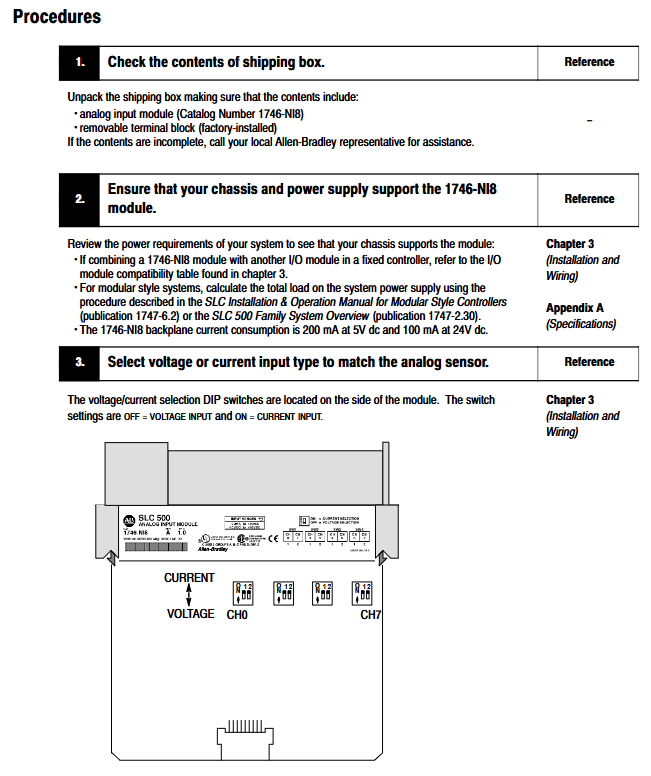

安装前准备
环境要求：工作温度 0°C-55°C（非最右侧槽位）、0°C-60°C（最右侧槽位，散热更优），存储温度 - 40°C-85°C，相对湿度 5%-95%（无冷凝），适配污染等级 2 的工业环境，需安装在封闭金属外壳内（防护等级参考 NEMA 250 或 EN/IEC 60529）。
静电防护：模块对静电敏感，操作时需佩戴接地腕带、触摸接地物体放电，禁止触碰背板引脚，闲置时存于防静电包装。
电源要求：通过 SLC 500 chassis 背板取电，+5V DC（200mA）供数字电路，+24V DC（100mA）供模拟电路，无需外部电源；需计算 chassis 总负载，避免电源过载（参考 SLC 500 系统手册）。
模块安装步骤
槽位选择：可安装于 SLC 500 模块化或扩展 chassis 的任意槽位（除处理器槽 0），多模块安装时建议将 1746-NI8 置于右侧槽位（散热更好）；2 槽扩展 chassis（1746-A2）需参考兼容性表，部分模块组合需外部电源。
物理安装：将模块对准 chassis 上下导轨，滑动至自锁定卡扣扣合，橙色 DIN 导轨锁定螺钉需处于水平位置（锁定状态）；安装后覆盖未使用槽位（1746-N2 填充件），最末端模块需用端盖遮挡暴露互连部分，防止触电。
端子块操作：拆卸时松开两侧释放螺钉，向上拉动手柄；安装时先插入无手柄端（弧形卡扣），旋转至锁定，1746-RTBS/RTB3S 端子需用 3mm 螺丝刀（1492-N90）以 73° 角度操作锁定 / 解锁。
接线规范
端子定义：端子块含 8 路通道（每路 ± 端）、2 个屏蔽端子（通道 0-3 接上部屏蔽，4-7 接下部屏蔽），屏蔽层仅一端接地（避免地环流）。
接线类型：
单端输入：多通道共用公共端，可通过跳线连接所有 “-” 端，适用于信号源与模块共地场景。
差分输入：每通道独立 ± 端，抗共模噪声能力强（共模电压范围 ±10.5V），适用于长距离布线或噪声复杂环境。
导线要求：支持 0.25-2.5mm²（22-14 AWG）实心 / 绞合铜线（额定温度≥75°C），绝缘层厚度≤1.2mm，端子拧紧扭矩≤0.565N・m（5 lb-in）；2 线 / 3 线 / 4 线变送器需匹配外部电源（模块不提供回路电源）。
（三）运行配置：地址与通道管理
模块标识与地址分配
ID 码设置：Class 1 模式 ID 码为 3526（8 输入字 + 8 输出字），Class 3 模式为 12726（16 输入字 + 12 输出字），需通过编程软件（如 RSLogix 500 V1.30+、APS）配置，SLC 5/01 仅支持 Class 1，5/02 及以上支持两种模式。

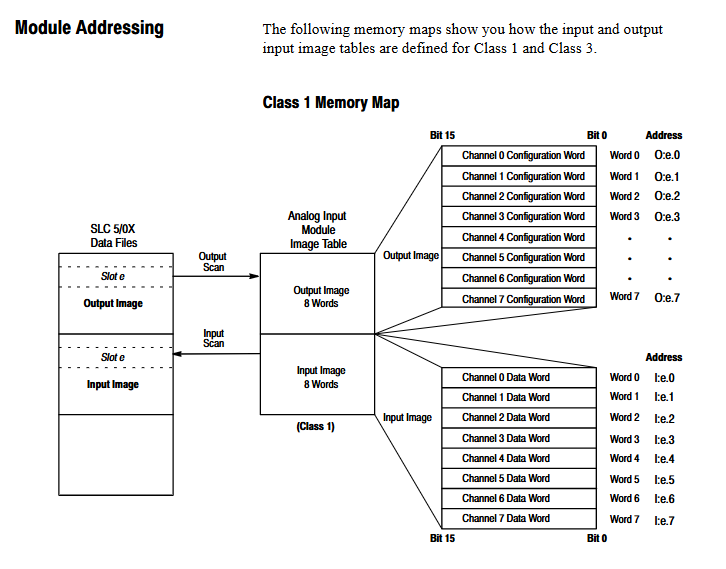

内存映射：
Class 1：输出映像（O:e.0-O:e.7）存储 8 路通道配置字，输入映像（I:e.0-I:e.7）存储 8 路通道数据字。
Class 3：输出映像额外含 4 个缩放范围字（O:e.8-O:e.11），输入映像额外含 8 路通道状态字（I:e.8-I:e.15），用于监测通道故障（如开路、超量程）。
通道配置详解
配置字结构：16 位配置字（O:e.x）定义通道参数，关键位功能如下：
位 0-2：输入类型（如 101=4-20mA、011=0-10V DC）。
位 3-5：数据格式（如 000 = 工程单位、001=PID 缩放）。
位 6-7：开路状态（00 = 输出 0、01 = 上限值、10 = 下限值，仅 4-20mA 有效）。
位 8-10：滤波频率（100=10Hz、011=20Hz）。
位 11：通道使能（1 = 使能、0 = 禁用，禁用后数据字清零）。
配置流程：在整数文件（如 N10）定义配置参数，通过 ladder 程序的 COPY 指令将配置字写入模块输出映像，上电时 “首扫位（S:1/15）” 触发配置传输。

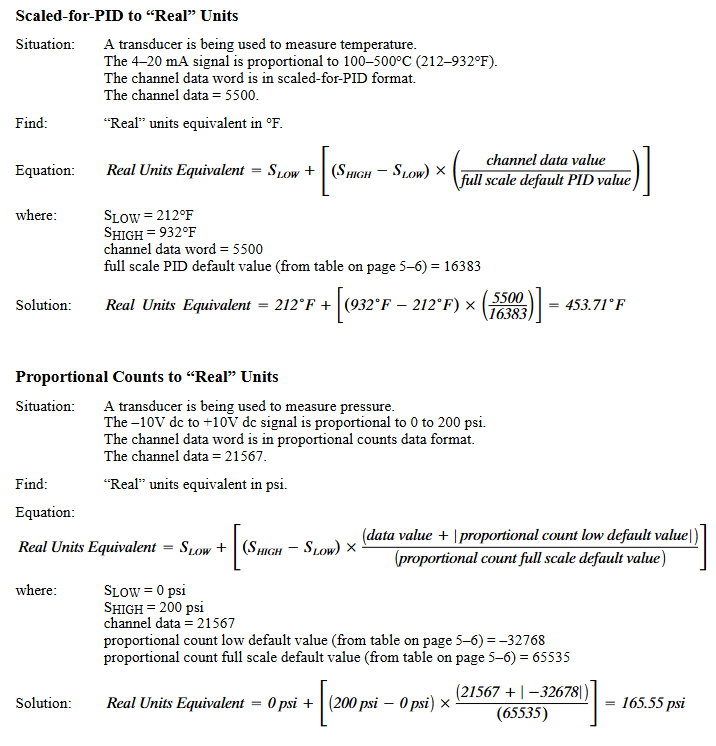

数据缩放与转换
工程单位缩放：直接对应物理量（如 4-20mA 对应 100-500°C），数据字值 × 缩放因子 ×（量程范围 / 信号范围）= 实际值，例：5500（1μA / 步）×（932-212°F）/(20-4mA)=247.5°F。
PID 缩放：0-16383 对应信号全量程，公式：实际值 = 下限值 +（上限值 - 下限值）×（数据字 / 16383）。
用户自定义缩放（Class 3）：通过 O:e.8-O:e.11 设置上下限，实际值 = 数据字 ×（量程范围 /（上限值 - 下限值））。
（四）诊断与故障排除：问题定位与解决
LED 状态解读
通道状态 LED：
常亮：通道使能且正常。
闪烁：通道故障（开路、超量程、配置错误），需结合状态字判断。
熄灭：通道禁用或未配置。
模块状态 LED：
常亮：模块正常运行。
熄灭：模块故障（上电诊断失败、硬件错误），需断电重启，无效则联系厂商。
常见故障及处理
开路故障（4-20mA 通道）：状态字位 12 置 1，检查传感器接线是否松动 / 断裂、传感器是否损坏，模块响应时间 0.75-6ms（取决于使能通道数）。
超量程 / 欠量程：状态字位 13/14 置 1，检查输入信号是否超出配置范围（如 4-20mA 信号低于 3.5mA 或高于 20.5mA），调整传感器或重新配置输入类型。
配置错误：状态字位 15 置 1，检查配置字位 0-7（输入类型、数据格式、开路状态）是否为非法组合（如位 6-7=11），重新编写配置字。
模块无响应：检查背板电源（+5V/+24V）、模块是否完全插入槽位、chassis 是否过载，断电重启后仍故障需更换模块。
维护与备件
可更换备件：端子块（1746-RT25G）、端子盖（1746-R13）、用户手册（1746-6.8）。
维护禁忌：禁止自行拆解模块，故障时需返回厂商维修；清洁仅用干燥防静电布，禁用清洁剂。
（五）应用示例：实操场景参考
基础示例：电流值显示
需求：采集单相电机电流（4-20mA 变送器），在 LED 显示器（BCD 格式）显示电流值。
配置：通道 0 设为 4-20mA、工程单位、10Hz 滤波、开路输出 0；通过 SCP 指令将 3500-20500（数据字范围）缩放为 0-100（电流范围），TOD 指令转换为 BCD 后送显示器。
补充示例：多参数监测
需求：监测三相电机电流（L1-L3）、储罐压力、液位，通过选择开关切换显示，低 / 高液位触发报警。
配置：通道 0-2（4-20mA，电流）、通道 3（4-20mA，压力）、通道 4（0-10V DC，液位）；ladder 程序含缩放、BCD 转换、报警逻辑（液位 <12 英寸或> 110 英寸触发灯亮）。
技术规格与附录补充
核心规格
电气参数：A/D 转换为逐次逼近型，共模抑制比（CMRR）DC 时≥75dB、50/60Hz 时≥100dB，通道更新时间 0.75ms / 通道，模块总更新时间 6ms（8 通道使能）。
物理参数：尺寸 56.6×12.1×77.5mm（2.23×0.48×3.05 英寸），重量 30.9g（1.09 盎司），端子支持 2 路 14 AWG 导线。
附录资源
附录 A：完整电气 / 环境 / 物理规格表。
附录 B：通道配置工作表（含位定义与设置示例）。
附录 C：1746-NI4（4 通道）迁移至 1746-NI8 的 ID 码、地址、配置字适配方法。
附录 D：二进制补码说明（解释 SLC 处理器数据存储格式）。
关键注意事项
兼容性核查：2 槽扩展 chassis（1746-A2）需确认模块组合兼容性（参考手册表 3-2），部分组合需外部电源；编程软件需支持 Class 3 模式（如 RSLogix 500 V1.30+）。
抗干扰措施：模拟线与动力线间距≥15cm，使用屏蔽双绞线，屏蔽层单端接地；选择合适滤波频率（如 60Hz 环境选 10Hz 滤波），减少工频噪声。
安全规范：安装 / 拆卸 / 接线需断电，危险环境（如 I 类 2 区）需符合防爆要求，模块接地依赖 DIN 导轨（推荐镀锌钢导轨），每 200mm 固定一次。
