Allen-Bradley 1734 系列 POINT I/O 公共端子模块与电压端子模块
时间: 2025-09-18浏览次数：
Allen-Bradley 1734 系列 POINT I/O 公共端子模块与电压端子模块
Allen-Bradley 1734 系列 POINT I/O 公共端子模块与电压端子模块
核心框架与适用范围
文档以 “安全规范→安装流程→接线指导→技术参数” 为逻辑主线，覆盖模块从前期准备到后期部署的全流程。适用产品为 1734 系列两类端子模块：
公共端子模块（1734-CTM/CTMK）：用于扩展 POINT I/O 模块的公共端接线能力，支持 8 通道高密 I/O 模块的公共线集中管理，后缀 “K” 为 conformal 涂层版本（防潮湿 / 腐蚀性环境），规格与非涂层版本一致。
电压端子模块（1734-VTM/VTMK）：提供电压输出端子，为现场设备（如传感器、执行器）分配电源，同样支持 8 通道配置，“K” 版为 conformal 涂层版本。
适用场景：工业自动化控制系统中，配合 1734 系列 POINT I/O 模块（如数字量输入 / 输出模块、模拟量模块）使用，解决高密接线场景下的端子扩展与电源分配问题，兼容 1734-TB/TBS（两件式端子基座）、1734-TOP/TOPS（一件式端子基座），不兼容 1734-TB3/TB3S、1734-TOP3/TOP3S 基座。
核心内容梳理
（一）前期准备：安全规范与环境要求
安全前提
操作资质：安装、接线、维护需由经过培训的专业人员执行，需符合当地电气规范（如 NFPA 70E、EN/IEC 标准）。
静电防护：模块对静电敏感，操作时需触摸接地物体放电、佩戴接地腕带，禁止触碰电路板引脚或元器件，闲置时需存放在防静电包装中。
危险环境注意：若用于 I 类 2 区危险场所，需安装在符合规范的外壳内，接线方式需满足当地防爆标准；更换模块或端子时需断电或确保环境非危险。
环境与外壳要求
环境等级：适用于污染等级 2 的工业环境，过电压类别 II（EN/IEC 60664-1），海拔最高 2000 米（无需降额），禁止用于住宅环境。
外壳要求：模块为开放式设计，需安装在封闭外壳内，外壳需具备阻燃特性（火焰传播等级 5VA 或非金属材质需认证），内部仅可通过工具访问，防护等级需参考 NEMA 250 或 EN/IEC 60529 标准（如防尘、防水需求）。
温度范围：工作温度 - 20°C~+55°C（-4°F~+131°F），非工作温度 - 40°C~+85°C（-40°F~+185°F），超出范围会导致模块故障。
（二）安装流程：基座、模块与端子块部署
1. 安装端子基座（Mounting Base）
模块需通过 1734-TB/TBS 或 1734-TOP/TOPS 端子基座安装在 DIN 导轨上（推荐 Allen-Bradley 199-DR1 导轨，符合 EN 50022 标准），步骤如下：
导轨接地确认：使用镀锌铬酸盐钝化钢导轨（铝 / 塑料导轨易氧化或导电不良，会导致接地异常），导轨每 200mm（7.8 英寸）固定一次，两端需安装端锚，接地需符合《Industrial Automation Wiring and Grounding Guidelines》（1770-4.1）。
基座定位与安装：将基座垂直对准已安装设备（适配器、电源或现有模块），向下滑动使侧边互锁结构与相邻设备啮合，按压至卡扣锁定；确认橙色 DIN 导轨锁定螺钉处于水平位置（未解锁状态），避免基座松动。
端盖防护：最末端基座需使用适配器或接口模块的端盖覆盖暴露的互连部分，防止触电或设备损坏。
2. 安装端子模块
模块可在基座安装前或后部署，关键步骤如下：
基座钥匙开关配置：用一字螺丝刀顺时针旋转基座上的橙色钥匙开关，使对应模块类型的数字与基座凹槽对齐（默认位置 1，具体参考模块标签），确保机械定位正确。
模块安装：将模块垂直插入基座，按压至锁定卡扣扣合；若基座已通电，插入 / 拔出模块可能产生电弧，危险环境下需先断电，避免电弧引发爆炸。
3. 安装可拆卸端子块（RTB）
模块配套 1734-RTB（可拆卸端子块），支持免拆线更换基座，安装步骤：
端子块定位：将 RTB 无手柄端（带弧形卡扣）插入基座，旋转至锁定（听到 “咔嗒” 声）。
手柄固定：若已安装 I/O 模块，将 RTB 手柄扣合在模块上，确保端子块稳固；拆卸时向上拉动手柄即可，无需拆除接线。
特殊端子块操作：
1734-RTBS/RTB3S：需用 3mm 直径螺丝刀（1492-N90）以 73° 角度插入开口，轻轻上推实现接线锁定 / 解锁。
1734-TOPS/TOP3S：螺丝刀以 97° 角度插入开口操作，避免损坏端子。
（三）接线指导：端子定义与典型场景
模块需配合 POINT I/O I/O 模块使用，接线需先断电，关键规范如下：
1. 端子定义
1734-CTM（公共端子模块）：端子分为 “Common 0~7”，对应 8 通道 I/O 模块的公共端（如数字量模块的电源公共线），集中管理公共线，减少接线冗余。
1734-VTM（电压端子模块）：端子分为 “Voltage out 0~7”（电压输出）与 “Common 0~7”（公共端），为现场设备提供电源分配，输出电压需匹配外部电源（10~28.8V DC 或 120/240V AC）。
2. 典型接线场景
文档提供 4 类核心场景的接线示意图（Figure 4~Figure 7），关键示例如下：
漏型输入接线（1734-IB8 模块 + CTM/VTM）：2 线制 / 3 线制接近传感器的 “信号端” 接 I/O 模块输入端子，“电源端” 接 VTM 的 “Voltage out”，“公共端” 接 CTM 的 “Common”，实现电源与公共端分离管理。
源型输出接线（1734-OB8 模块 + CTM）：执行器（如指示灯、继电器）的 “正极” 接 I/O 模块输出端子，“负极” 集中接 CTM 的 “Common”，简化多设备公共端接线。
通用接线（适配器 + CTM/VTM）：VTM 连接外部电源，为其他设备分配电压；CTM 连接适配器公共端，实现多模块公共线汇总，避免重复接线。
3. 接线参数
导线规格：支持 0.25~2.5mm²（22~14 AWG）的实心或绞合铜线，导线绝缘层最大厚度 1.2mm（3/64 英寸），导线额定温度需≥75°C（167°F）。
端子扭矩：基座螺丝紧固扭矩为 0.8 N・m（7 lb・in），过度拧紧会损坏端子。

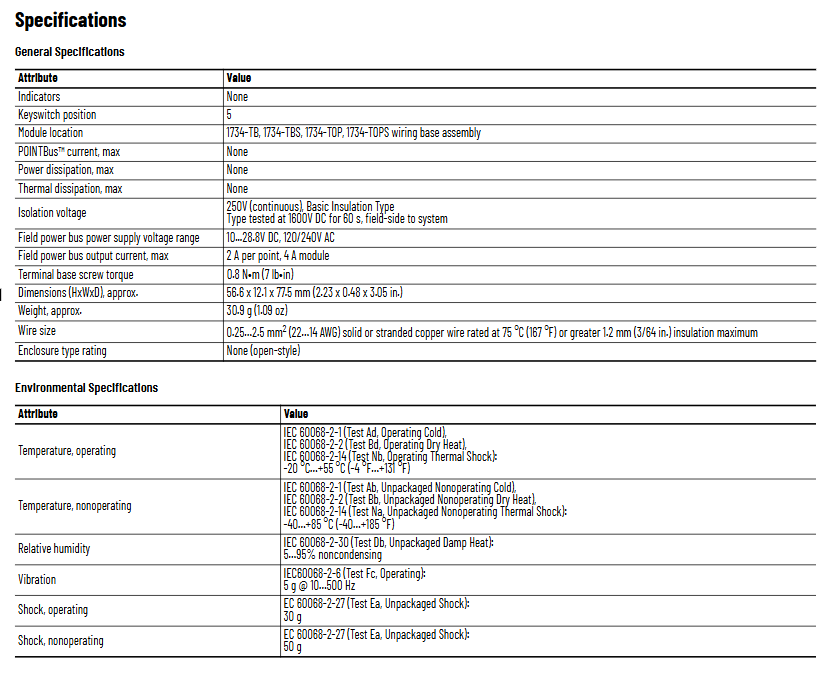

（四）技术参数：电气与环境规格
1. 通用参数
参数 数值
指示灯 无
钥匙开关位置 5
适配基座 1734-TB/TBS、1734-TOP/TOPS
POINTBus 最大电流 无
最大功耗 / 热耗散 无（仅端子扩展，无有源元件）
隔离电压 250V AC（持续），1600V DC（60 秒测试，现场侧 - 系统侧）
现场电源总线电压 10~28.8V DC、120/240V AC
现场电源总线最大输出电流 每点 2A，每模块 4A
尺寸（高 × 宽 × 深） 约 56.6×12.1×77.5mm（2.23×0.48×3.05 英寸）
重量 约 30.9g（1.09 盎司）
2. 环境参数
参数 标准与数值
工作温度 -20°C~+55°C（-4°F~+131°F），符合 IEC 60068-2-1/2/14
非工作温度 -40°C~+85°C（-40°F~+185°F），符合 IEC 60068-2-1/2/14
相对湿度 5%~95%（无冷凝），符合 IEC 60068-2-30
振动（工作） 5g @ 10~500Hz，符合 IEC 60068-2-6
冲击（工作） 30g，符合 IEC 60068-2-27
冲击（非工作） 50g，符合 IEC 60068-2-27

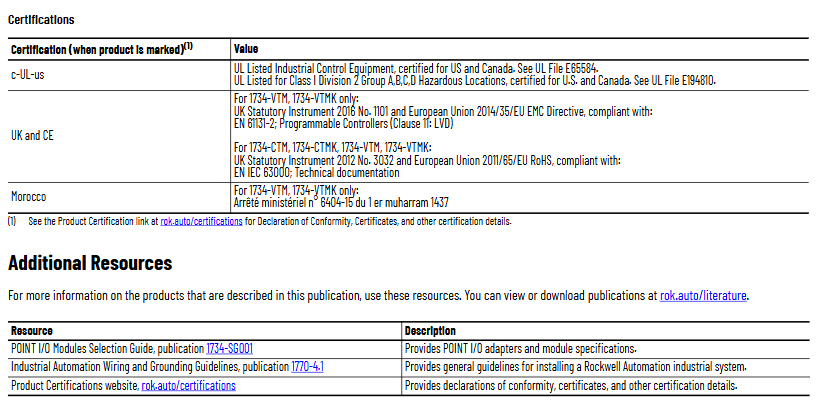

3. 认证信息
c-UL-us 认证：UL 列名工业控制设备，适用于美国与加拿大；I 类 2 区（A/B/C/D 组）危险场所认证（UL 文件 E194810）。
UK 与 CE 认证：VTM/VTMK 符合英国 2016 年第 1101 号法令、欧盟 2014/35/EU EMC 指令（EN 61131-2）；所有模块符合欧盟 2011/65/EU RoHS 指令（EN IEC 63000）。
摩洛哥认证：VTM/VTMK 符合摩洛哥第 6404-15 号部长令。
（五）模块拆除与维护
拆除流程：需先拆除模块、右侧相邻模块及 RTB（若已接线），步骤为：
断开 RTB 手柄卡扣，拔出 RTB；
按压模块顶部锁定按钮，拔出模块；
用一字螺丝刀将橙色基座锁定螺钉旋转至垂直位置，释放锁定机制，向上抬起基座完成拆除。
维护注意：模块故障时禁止自行拆解，需返回制造商维修；清洁时仅可用干燥防静电布擦拭，禁止使用清洁剂。
