Allen-Bradley 1747-DCM 直接通信模块
时间: 2025-09-18浏览次数：
Allen-Bradley 1747-DCM 直接通信模块
Allen-Bradley 1747-DCM 直接通信模块
核心框架与适用范围
文档以 “安全规范→系统定位→硬件配置→安装实操→故障处理” 为逻辑主线，覆盖模块从前期配置到后期维护的全流程。适用产品为1747-DCM 直接通信模块，作为 SLC 500 系列控制器（含扩展 chassis 或模块化控制器）的通信接口模块，通过 RIO（Remote I/O）链路连接上级 Allen-Bradley 控制器（如 PLC-2/3/5、带 RIO 扫描仪的 SLC），实现分布式处理器间的数据传输，适配工业自动化中多控制器协同的场景（如生产线多区域数据交互、远程设备监控）。
核心内容梳理
（一）系统定位与硬件特性
模块核心功能
通信桥梁作用：在 RIO 链路上表现为 RIO 适配器，支持与带集成 RIO 扫描仪的 PLC 处理器（如 PLC-5/250）或独立 RIO 扫描仪（1771-SN、1747-SN）通信，实现上级控制器与分布式 SLC 500 控制器间的双向数据传输。
扩展节点能力：支持扩展节点功能，若 RIO 链路上所有扫描仪和适配器均具备该能力，最多可接入 32 个适配器，全波特率下需在链路两端接入 82Ω 终端电阻（1/2W），保证信号完整性。
硬件结构与关键组件
物理组件：含自锁定卡扣（固定模块于 chassis）、2 组 DIP 开关（配置参数）、2 个状态 LED（红色 FAULT 灯、绿色 COMM 灯）、RIO 链路连接器（前端）、电缆固定槽、侧标签（模块信息）、门标签（参数标识），模块为全尺寸电路板，需安装于 SLC 500 chassis 的非 0 槽位（0 槽位预留为 CPU）。
状态 LED 功能：
FAULT 灯（红色）：常亮表示内部故障，闪烁表示配置错误，熄灭表示正常。
COMM 灯（绿色）：常亮表示通信正常，闪烁表示上级处理器处于编程 / 测试 / 故障模式，熄灭表示通信中断（如扫描仪未连接、链路故障）。
（二）模块配置：DIP 开关参数设置
1747-DCM 含 2 组 8 位 DIP 开关（SW1、SW2），需在安装前完成配置，关键参数如下：

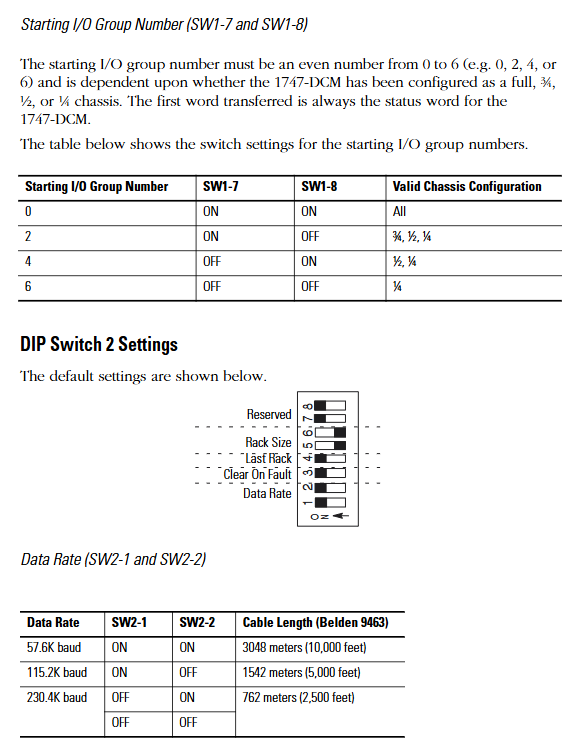

1. SW1（ chassis 地址与起始 I/O 组）
开关位 功能 配置规则
SW1-1~SW1-6 逻辑 chassis 地址 对应上级扫描仪的 chassis 编号（八进制），需根据扫描仪类型（PLC-2/3/5、1747-SN）选择开关状态，例：PLC-5/250 的 chassis 地址 1 对应 SW1-1~5 为 ON、SW1-6 为 OFF
SW1-7~SW1-8 起始 I/O 组编号 仅支持偶数（0/2/4/6），需与 chassis 尺寸匹配：
- 0（ON+ON）：适配所有尺寸
- 2（ON+OFF）：适配 3/4、1/2、1/4 尺寸
- 4（OFF+ON）：适配 1/2、1/4 尺寸
- 6（OFF+OFF）：仅适配 1/4 尺寸
2. SW2（数据率、故障处理、chassis 属性）
开关位 功能 配置规则
SW2-1~SW2-2 数据率 支持 3 种波特率，需与 RIO 链路一致：
- 57.6K baud（ON+ON）：最大电缆长度 3048m（Belden 9463）
- 115.2K baud（ON+OFF）：最大 1524m
- 230.4K baud（OFF+ON）：最大 762m
- 禁用（OFF+OFF）：不启用通信
SW2-3 故障时数据清除 - OFF：RIO 通信故障或上级处理器进入故障模式时，清除输入映像表所有数据位（状态位保留）
- ON：故障时保持数据位最后状态（需确认无安全风险）
SW2-4 最后一个 chassis 标识 - OFF：模块与其他适配器共享逻辑 chassis，且自身为该 chassis 中 I/O 组编号最大的设备
- ON：非最后一个 chassis 设备
SW2-5~SW2-6 逻辑 chassis 尺寸 分配扫描仪中模块的映像空间，决定数据传输字数：
- 1/4 尺寸（ON+ON）：1 个状态字 + 1 个数据字（共 2 字）
- 1/2 尺寸（ON+OFF）：1 个状态字 + 3 个数据字（共 4 字）
- 3/4 尺寸（OFF+ON）：1 个状态字 + 5 个数据字（共 6 字）
- 全尺寸（OFF+OFF）：1 个状态字 + 7 个数据字（共 8 字）
关键注意事项：模块映像不可跨逻辑 chassis 边界，例：配置为 1/2 尺寸却选择起始 I/O 组 6 会触发配置错误。
（三）安装与接线：实操规范
安装前准备
电源要求：通过 SLC 500 chassis 背板取电，需 + 5V DC/360mA 电流，安装前需确认 chassis 电源剩余容量；固定 SLC 500 控制器的 2 槽扩展 chassis 仅支持 1 个 1747-DCM，且需参考 1746-2.35 手册确认与其他 I/O 模块的兼容性。
静电防护：模块含敏感电子元件，安装 / 拆卸前需触摸接地物体放电，避免静电损坏。
开关预配置：必须先完成 DIP 开关设置（chassis 地址、数据率、chassis 尺寸等），再安装模块，避免安装后重复拆卸。
模块安装步骤
断电操作：断开 chassis 电源，确保安装安全。
对准导轨：将全尺寸电路板对准 chassis 上下导轨，确认模块不安装于 0 槽位（0 槽为 CPU 预留）。
固定模块：滑动模块至自锁定卡扣扣合，确保模块与背板连接器可靠接触。
连接 RIO 电缆：将 RIO 链路电缆接入模块前端连接器，使用电缆固定槽和扎带固定电缆，避免线缆松动。
覆盖空槽：用 1746-N2 槽位填充件覆盖未使用槽位，防止灰尘进入或触电风险。
RIO 链路接线规范
电缆选择：推荐使用 Belden 9463 电缆，支持差分信号传输，抗干扰能力强。
终端电阻：链路两端（扫描仪和最后一个物理设备）需接入 1/2W 终端电阻，电阻值根据是否启用扩展节点功能选择：
启用扩展节点：全波特率用 82Ω（色环：灰 - 红 - 黑 - 金）。
未启用扩展节点：57.6K/115.2K baud 用 150Ω（棕 - 绿 - 棕 - 金），230.4K baud 用 82Ω。
接线定义：链路含 Line 1（蓝色）、Line 2（透明）、屏蔽层，屏蔽层需单端接地，避免地环流干扰信号。
（四）故障排查：LED 状态与处理
FAULT 灯（红色）故障解读
| LED 状态 | 故障原因 | 解决措施 |
| 常亮 | 模块内部故障（如电路、内存错误） | 重启含 1747-DCM 的 I/O chassis；若重启后仍常亮，更换模块 |
| 闪烁 | 配置错误（如 I/O 组与 chassis 尺寸不匹配、chassis 地址错误） | 检查 DIP 开关设置，确保起始 I/O 组与 chassis 尺寸兼容，确认 chassis 地址与扫描仪匹配 |
| 熄灭 | 正常状态 | 无需操作 |
COMM 灯（绿色）故障解读
| LED 状态 | 故障原因 | 解决措施 |
| 常亮 | 通信正常 | 无需操作 |
| 闪烁 | 上级 RIO 扫描仪处理器处于编程 / 测试 / 故障模式 | 排查扫描仪处理器故障，恢复正常模式后重启 1747-DCM |
| 熄灭 | 1. 扫描仪未连接至处理器
2. 扫描仪 chassis 被禁用
3. 1747-DCM 与扫描仪无通信（波特率不匹配、电缆松动、连接器未安装） | 1. 确认扫描仪正确安装于 chassis
2. 检查扫描仪 chassis 完整性，修复后重启模块
3. 核对 1747-DCM 与扫描仪波特率，检查电缆连接和连接器安装 |
（五）技术规格与安全规范
核心技术参数
| 类别 | 规格 |
| 电源消耗 | 背板取电，+5V DC/360mA |
| 工作温度 | 0°C~+60°C（32°F~+140°F） |
| 存储温度 | -40°C~+85°C（-40°F~+185°F） |
| 湿度 | 5%~95%（无冷凝） |
| 认证 | UL 认证、CSA 认证、Class I Division 2（A/B/C/D 组）危险环境认证、CE 合规、C-Tick 标识 |
| 物理尺寸 | 全尺寸 SLC 500 模块，适配标准 SLC chassis 槽位 |
危险环境安全规范
模块仅适用于 Class I Division 2（A/B/C/D 组）危险环境或非危险环境，禁止用于更高级别危险区域。
危险环境操作禁忌：禁止替换组件或断开设备（除非断电）、禁止带电连接 / 断开组件、所有接线需符合 NEC 501-4 (b) 规范、禁止替换可能影响危险环境适用性的组件。
关键注意事项与补充资源
兼容性核查：扩展节点功能需 RIO 链路上所有设备（扫描仪、适配器）均支持；2 槽扩展 chassis 安装时，需确认与其他 I/O 模块的兼容性（参考 1746-2.35 手册）。
配置一致性：DIP 开关设置需与上级扫描仪匹配，尤其是 chassis 地址、数据率、chassis 尺寸，避免因参数不匹配导致通信故障。
布线规范：RIO 电缆需远离动力线（避免电磁干扰），屏蔽层单端接地，终端电阻仅在链路两端安装，中间设备无需安装。
