Allen-Bradley 150 系列 SMC Dialog Plus 控制器
时间: 2025-09-18浏览次数：
Allen-Bradley 150 系列 SMC Dialog Plus 控制器
Allen-Bradley 150 系列 SMC Dialog Plus 控制器
核心框架与适用范围
文档以 “操作流程 + 技术细节” 为逻辑主线，分为 10 个核心章节及 4 个附录，结构清晰且层层递进。适用产品为SMC Dialog Plus 控制器（Bulletin 150） ，支持 1-1000A 额定电流、200-480V AC 或 200-600V AC 电压、50/60Hz 频率，可控制三相鼠笼式电机，适配工业领域中电机启动、调速、制动等多种场景，如泵类、风机、压缩机、传送带等设备的电机控制。
核心章节内容梳理
（一）产品概述：功能与核心特性
启动模式：提供 4 种标准启动方式，满足不同负载需求
软启动（Soft Start）：初始扭矩（0-90% 锁定转子扭矩）和加速斜坡时间（0-30 秒）可调节，电机达到额定转速后自动切换至全压运行，适用于一般负载。
电流限制启动（Current Limit Start）：限制最大启动电流（50-600% 电机额定电流），维持时间 0-30 秒，避免启动电流过大冲击电网，适合变压器容量有限的场景。
双斜坡启动（Dual Ramp Start）：支持两组独立软启动参数（斜坡时间、初始扭矩），可切换使用，适配负载波动大的设备（如破碎机、搅拌机）。
全压启动（Full Voltage Start）：1/4 秒内输出全压，适用于需快速启动的负载（如紧急备用电机）。
额外功能：可选启动助推（Kickstart），提供 550% 额定电流的短时脉冲（0.0-2.0 秒），帮助高静摩擦负载（如重载传送带）启动。
保护与诊断功能：全方位保障电机与控制器安全
过载保护：支持 10/15/20/30 级过载等级，可设手动 / 自动复位，需输入电机额定电流（FLC）、服务系数等参数，通过热记忆算法监测电机热利用率，达到 100% 时触发保护。
故障保护：涵盖堵转（0.0-10.0 秒延迟）、卡阻（电流阈值 0-999% FLC，延迟 0.0-10.0 秒）、欠载（0-99% FLC，延迟 0-99 秒）、过压 / 欠压（基于额定电压百分比，延迟可设）、电压不平衡（0-25% 阈值）、缺相、SCR 开路（启动 3 次失败后停机）、超温（监测 SCR 温度，超限时切断输出）等。
额外功能：相位平衡（需 825 转换器模块）、节能模式（轻载时降低输出电压减少损耗，不适用于旁路接触器场景）、每小时启动次数限制（0-99 次），避免电机频繁启动过热。
计量与状态监测：实时反馈运行数据
可监测三相电压、三相电流、功率（kW）、电能消耗（kWh）、功率因数（位移功率因数）、电机热利用率、运行时间等参数，部分功能（如电流测量）在旁路运行时需搭配 825 转换器模块。
控制选项：6 种可选功能，扩展控制器应用场景
软停止（Soft Stop）：电压斜坡下降时间 0-60 秒，延长负载停机时间，避免泵类设备水锤效应。
泵控制（Pump Control）：启动（0-30 秒）和停止（0-120 秒）时间可设，平滑加速 / 减速，减少管道压力波动。
预设低速（Preset Slow Speed）：提供正向 7%/15%、反向 10%/20% 额定转速的低速 Jog 功能，用于设备定位或调试，不可长期运行（电机散热不足）。
智能电机制动（SMB）：无需额外设备，施加 0-400% FLC 的制动电流，零速时自动切断，缩短停机时间（如提升机、离心机）。
精准停止（Accu-Stop）：结合 SMB 制动与预设低速，先制动至低速再停机，适用于需精确定位的场景（如包装机）。
带制动低速（Slow Speed with Braking）：低速 Jog 后可触发制动，兼顾调试与安全停机。
（二）安装：环境与硬件要求
接收与存储
开箱需检查产品型号与订单一致，确认无运输损坏；长期存储需满足温度 - 20°C~+75°C、湿度 0%-95%（无冷凝），避免腐蚀性环境。
散热与外壳

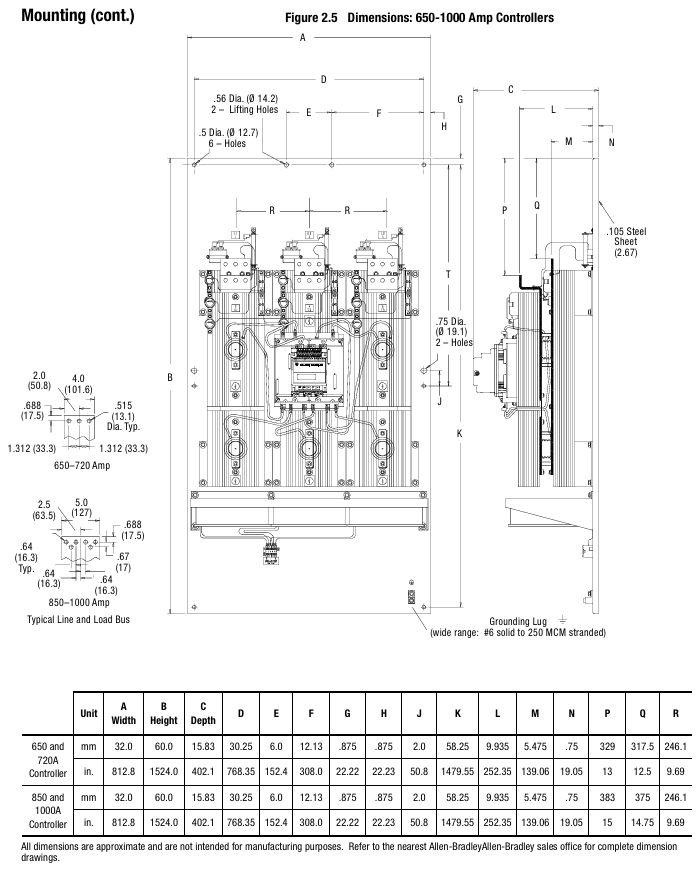

控制器为开放式设计，需安装在金属外壳内，外壳内温度需维持 0°C~50°C；不同电流等级控制器散热功率不同（如 24A 为 110W，1000A 为 2760W），通风外壳需预留足够通风口（如 24-54A 需上下各 65cm² 开口），部分型号（97A 及以上）自带散热风扇，风扇电源需单独接线。
安装规范

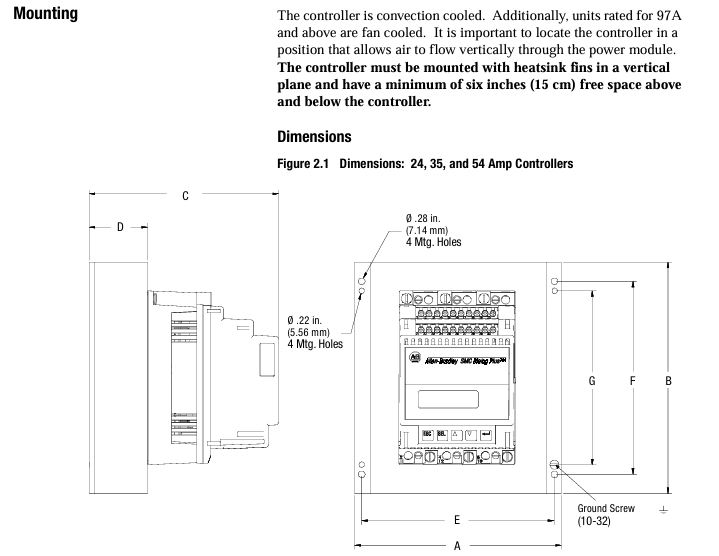

散热器鳍片需垂直安装，上下预留至少 15cm 空间保证空气流通；接地需连接控制器专用接地螺钉 / 接线柱，符合 IEC 5019 接地标识标准。
（三）接线：功率与控制回路配置
功率接线
输入（L1/L2/L3）接电网，输出（T1/T2/T3）接电机，不同电流等级端子适配导线规格不同（如 24-54A 支持 2.5-25mm² 导线，1000A 支持 50-240mm² 导线），需按手册规定扭矩拧紧端子（如 2.5-6mm² 导线需 0.8N・m）。
建议安装快速限流熔断器（如 24A 配 170M 3610-63），保护 SCR 免受过流损坏；功率因数校正电容需安装在控制器进线侧，避免电容放电损坏 SCR。
控制接线
控制电源支持 100-240V AC（±15%/±10%）或 24V AC/DC（±15%/±10%），需单独接入端子 11/12，控制模块功耗 40VA，散热风扇需额外供电（如 97A 风扇 45VA）。
控制端子功能：端子 13（使能）、16（启动）、17（停止）、19-20（辅助触点 1&2，Form C，可设 “正常 / 额定转速”）、29-30（辅助触点 3，可设 “正常 / 故障”），部分端子（如 25-28）用于连接转换器模块或通信模块。
典型接线方案：提供 12 种场景接线图，包括标准控制、双斜坡启动、旁路运行、反转控制、手 - 自动（SCANport）控制等，如旁路配置需使用 825 转换器模块维持电流监测，避免控制器旁路后失去保护功能。
（四）编程：参数设置与操作
编程界面：通过自带 2 行 16 字符背光 LCD 和 4 键（ESC/SEL/ 上下箭头）操作，菜单分 4 级（操作层→模式层→组层→参数层），支持密码保护（防止未授权修改）和 “搜索” 模式（仅显示非默认参数）。
核心参数组
基础设置（Basic Setup）：配置启动模式、斜坡时间、电流限制、节能模式、辅助触点功能等，适用于快速启动。
高级设置（Advanced Setup）：包含双斜坡参数、过压 / 欠压阈值、电压不平衡保护、相位平衡、每小时启动次数等，适配复杂场景。
校准（Calibrate）：输入电机铭牌数据（额定电流、服务系数、电机代码等），需使用真有效值钳形表（精度 ±1%）校准电流测量，确保保护功能准确性。
参数存储：参数默认存储在 RAM（断电丢失），需手动保存至 EEPROM（非易失性），支持恢复出厂默认值。
（五）诊断与故障排除：问题定位与解决
故障显示：LCD 第一行显示故障类型（如 “OVERLOAD”），第二行显示故障代码（如 “F7”），故障缓冲区存储最近 5 次故障记录。
常见故障及解决
过载（F7）：检查电机负载是否过大、过载等级是否匹配电机、FLC 参数是否正确输入。
缺相（F1-F3）：检查电网进线、电机接线是否松动，熔断器是否熔断。
SCR 开路（F23-F25）：测量功率模块进线与出线间电阻（正常应 > 10kΩ），若短路需更换功率模块。
通信故障（F21）：检查 SCANport 连接的人机界面或通信模块是否断开，Logic Mask 参数是否设为 4（使能通信控制）。
维护操作：控制模块拆卸需先断电，标记导线后松开固定螺钉，避免弯曲接口引脚；功率模块电阻检查需使用欧姆表，测量反馈电阻、栅极电阻、热敏电阻，不符合标准需更换模块。
（六）串行通信：远程控制与数据交互
通信接口：标配 SCANport，可连接 1201 人机界面模块（编程、启停控制）或 1203 通信模块（支持 Remote I/O、DeviceNet、DH-485 等协议）。
控制使能：需将参数 85（Logic Mask）设为 4，使能远程控制；通过 PLC 可发送启停、故障复位、选项命令（如泵停止），接收控制器状态（运行、故障、额定转速）和计量数据（电流、功率）。
通信示例：提供 SLC 500、PLC 5 等控制器的梯形图程序示例，如通过 Remote I/O 实现块传输（BTW/BTR），读取电机电流、功率等参数，或通过 DeviceNet 进行显式消息传输（如读取故障代码）。
附录与补充资源
附录 A（规格）：详细列出电气参数（如绝缘电压、冲击电压、介损耐受）、环境参数（海拔 2000 米、湿度 5%-95%）、计量精度（电压 ±2%、电流 ±5%）。
附录 B（参数表）：汇总所有参数（共 88 个）的编号、单位、范围、默认值，如参数 30（Ramp Time #1）默认 10 秒，范围 0-30 秒。
附录 C（更换零件）：提供控制模块、功率模块、SCR、散热风扇等备件型号（如 24-54A 标准控制模块为 40888-490-01-S1FX）。
附录 D（配件）：包含保护模块（如 150-N84 用于 24-54A 480V 系统）、端子接线片、通信电缆、转换器模块（825-MCM20 适配 1-12.5A 电机）等配件型号与用途。
关键注意事项
安全规范：安装、维护需断电操作，避免接触带电部件；紧急停止需单独配置，软停止、SMB 制动等不可替代紧急停止功能，符合 NFPA 70E 等标准。
选型适配：根据电机额定电流、负载类型（如泵类选泵控制选项）、启动方式需求选择控制器型号与功能选项，避免过载或功能不足。
校准要求：电机数据（FLC、服务系数）需准确输入，电流校准需在电机带载 70% 以上时进行，确保保护功能与计量精度
