Allen-Bradley 1203-CN1 ControlNet 通信模块
时间: 2025-09-17浏览次数：
Allen-Bradley 1203-CN1 ControlNet 通信模块
Allen-Bradley 1203-CN1 ControlNet 通信模块
产品概况与核心定位
产品功能：作为 ControlNet 网络与 SCANport 产品的桥梁，模块可将 ControlNet 消息转换为 SCANport 产品可识别的信号，支持调度 I/O 数据（如逻辑指令、模拟量参考值）与非调度消息（如参数读写、故障查询）传输，ControlNet 网络速率达 5Mbps，保障实时性与确定性。

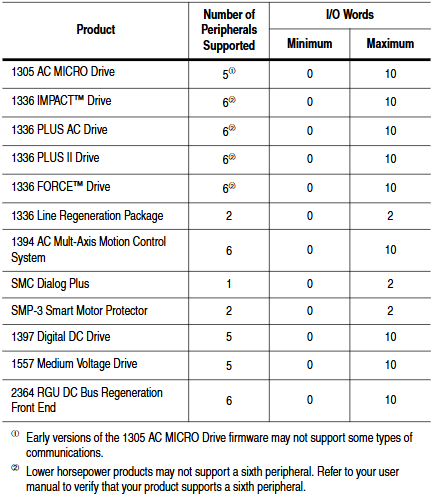

适配场景：兼容多种 Allen-Bradley SCANport 产品，包括 1305 AC 微型驱动器、1336 系列变频器（IMPACT/PLUS/FORCE）、1394 多轴运动控制系统、SMC Dialog Plus 控制器等，不同产品支持 1-6 个外设连接，I/O 字长范围 0-10 字（具体取决于产品型号）。
硬件组成：模块核心硬件接口与组件如下表所示：
| 组件名称 | 功能描述 |
| DIN 导轨安装座 | 固定模块并实现电气接地，适配 35×7.5mm DIN 导轨（型号 199-DR1 等） |
| ControlNet 同轴接口（A/B 通道） | 连接 ControlNet 线缆分接头，支持冗余 / 非冗余网络配置 |
| 双色 LED 指示灯 | 4 个状态灯（ControlNet A/B 通道、SCANport、模块本身），用于故障诊断 |
| SCANport 接口 | 8 针圆形迷你 DIN 连接器，通过专用 SCANport 线缆连接 SCANport 产品 |
| ControlNet 节点地址指示器 | 按键设置节点地址（0-99），需断电重启生效，确保网络内地址唯一 |
| 24V DC 电源接口 | 支持多模块 Daisy-chain 供电，降低布线复杂度 |
| 网络访问端口（RJ-45） | 连接 ControlNet 网络设备，需搭配 1786-CP 线缆与 1784-KTCX 等通信卡 |
| RS-232 串口 | 用于参数配置、固件升级，需搭配 1203-SFC 串口线与终端仿真软件 / VT100 终端 |
安装与静电防护
1. 安装准备
工具与设备：接地腕带（随模块附赠）、1/8 英寸一字螺丝刀、钝头工具（设置节点地址）、欧姆表、SCANport 线缆（如 1202-C03/C10 等，最长 10m）、ControlNet 分接头（如 1786-TPS/TPR 等，冗余配置需 2 个）。
静电防护：模块含 ESD 敏感元件，操作时必须佩戴接地腕带，参考 Allen-Bradley 文档 8000-4.5.2《防静电损坏指南》。
2. 安装步骤
设置节点地址：用钝头工具按压 “+/-” 键设置唯一地址（0-99），需断电后重启生效，避免使用铅笔 / 钢笔以防损坏开关。
导轨安装：将模块顶部挂钩卡入 DIN 导轨，旋转扣紧，用欧姆表检测导轨接地（模块 RS-232 端口金属壳与导轨接地电阻≤2Ω）。
线缆连接：SCANport 线缆对齐接口插入（听到卡扣声）；ControlNet 分接头拧入对应 A/B 通道；24V DC 电源接入（支持多模块级联供电）。
安装验证：通电后 SCANport 与 ControlNet LED 常亮绿色，模块 LED 闪烁绿色（未完成网络配置时），若 LED 状态异常需排查接线。
3. 模块移除
断电后断开所有线缆（SCANport 线缆需按压后拔出），用螺丝刀撬动释放卡扣，取下模块，全程保持接地防护。
基础配置与操作
1. 串口连接与参数配置
（1）连接准备
硬件：1203-SFC 串口线（连接模块 RS-232 端口与 PC / 终端）。
软件：PC 需安装终端仿真软件（如 Windows HyperTerminal），或使用 VT100 兼容终端。
（2）串口配置步骤
软件设置：波特率默认 9600（参数 21 可修改，支持 2400/4800/19.2K/38.4K）、数据位 8、校验位无、停止位 1、流控无；Emulation 选择 VT100 模式。
访问主菜单：按 Enter 键进入模块主菜单，支持 7 项功能：
1：显示 / 编辑参数；2：指定参数号查询；3：显示事件队列；4：显示当前 I/O 数据；5：显示 DF1 协议统计；6：查看序列号；7：固件升级。
（3）关键参数配置
模块默认参数支持 16 位逻辑指令 / 状态、16 位参考值 / 反馈值，PLC 编程模式或网络故障时 SCANport 产品触发故障，可通过以下参数调整功能：
参数号 名称 功能说明 默认值
4 Cmd/Stat 启用 / 禁用 ControlNet 到 SCANport 的逻辑指令 / 模拟参考数据传输 1（启用）
5-8 DataLnk A-D Config 启用 / 禁用对应数据链路（每路占 2 输入 + 2 输出字） 0（禁用）
9-10 Idle/Comm Flt Action PLC 编程模式 / 网络故障时的动作（0 = 故障，1 = 零数据，2 = 保持最后值，3 = 故障配置值） 0（故障）
11-20 Fault Cfg Logic/Ref/A1-D2 In 故障时输出的预设值（逻辑指令、参考值、数据链路值） 0
21 Serial Port Rate 串口波特率（0=2400，1=4800，2=9600，3=19.2K，4=38.4K） 2（9600）
22 Reset Adapter 重置模块（1 = 重置，2 = 恢复默认参数后重置） 0（就绪）
2. 固件升级（Flash Upgrade）
准备升级文件（如 cn1-0_61.bin），通过串口连接进入主菜单，选择 “7>Update Flash Program”。
确认 SCANport 产品处于安全状态（升级时产品会故障停机），按 Y 开始升级。
在终端软件 “Transfer” 菜单选择 “Send File”，协议选 Xmodem，选择升级文件发送，全程不可中断，完成后模块自动重启。
ControlNet 网络配置
1. 配置工具与前提
软件：RSNetWorx for ControlNet（32 位 Windows 应用）、RSLinx（通信接口）。
硬件：PC 需通过 1784-KTCX/1784-PCC 卡或 1770-KFC 适配器连接 ControlNet 网络。
2. 网络配置步骤
进入在线模式：启动 RSNetWorx，点击 “Online”，通过 RSLinx 自动扫描网络，选择目标 ControlNet 网络。
模块映射：
点击 “Edits Enabled”，右键控制器（如 PLC-5）选择 “ControlNet Configuration”。
选中 SCANport 产品对应的节点（模块节点地址），插入 “Device Connection”，配置诊断 / 状态 / 数据输入 / 输出文件的 N-file 地址（需唯一）。
设置输入 / 输出大小（控制 I/O 启用 + 2 字，每路数据链路 + 2 字，范围 2-10 字），RPI（请求数据包间隔）≥网络更新时间（NUT）。
保存与验证：保存配置文件并下载到控制器，网络属性中设置 NUT≥5ms，Max Scheduled Address≥最高 I/O 节点地址，Max Unscheduled Address≥最高网络节点地址。
配置确认：RSNetWorx 中 SCANport 产品图标显示灰色旗帜，控制器与模块的 ControlNet LED 常亮绿色，表明通信正常。
PLC 编程与消息通信
1. 梯形图编程（RSLogix5）
通过 N-file 映射实现控制器与 SCANport 产品的 I/O 交互，示例功能包括启停控制、故障清除、频率参考值传输，需注意：
逻辑指令位定义：如 1336 PLUS 驱动器，位 0 = 停止、位 1 = 启动、位 2 = 点动、位 3 = 故障清除，具体需参考 SCANport 产品手册。
数据缩放：如 1305 驱动器的频率参考值 0-32767 对应 0 - 最大频率，需在程序中通过 MOV 指令传输（如 N7:0→N13:1）。
2. 消息通信（PCCC 与模拟块传输）
（1）PCCC 消息
支持 PLC-5 Typed Read/Write、封装协议消息，示例包括：
读取 10 个 SCANport 产品参数（起始参数 1）：目标地址 N10:1，PLC 数据存储 N20:0，Size=10。
读取单个参数完整信息（如参数 1）：目标地址 N30:1，Size=20（含参数名、单位、最值等）。
（2）模拟块传输（Emulated Block Transfer）
支持参数读写、故障队列查询、NVS 存储操作等 11 类命令，需通过 2 条 MSG 指令实现（先写入请求，再读取响应），示例包括：
参数值读取：请求指令长度 3 字（消息长度 3，十进制 769，参数号），响应返回参数值或错误码。

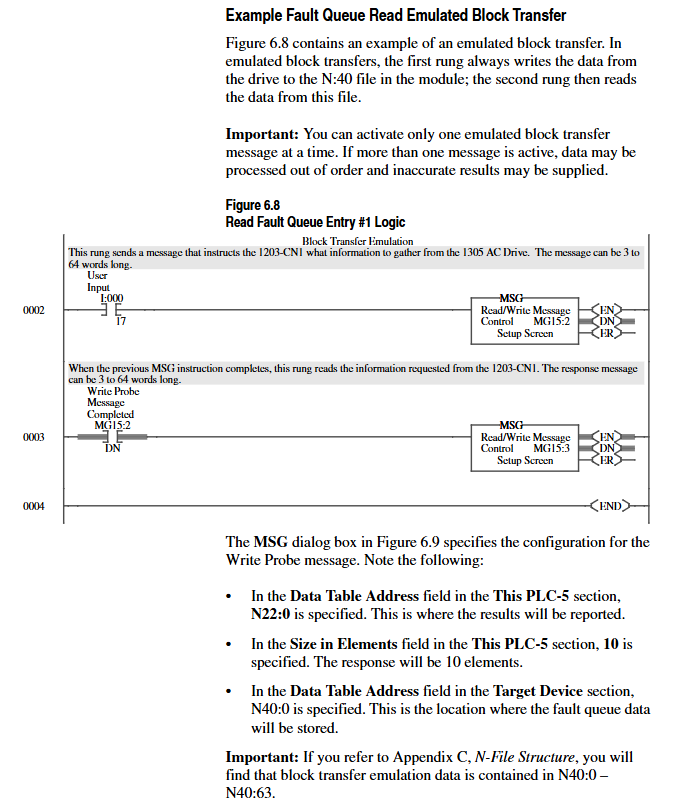

故障队列读取：请求指定队列号，响应返回故障文本（ASCII 反向显示）、故障码与时间戳（1336 FORCE 支持）。
故障排查与 LED 诊断
1. LED 状态解读
模块 4 个 LED 的颜色与闪烁模式对应不同状态，核心故障排查如下：
LED 类型 状态 原因 解决方案
ControlNet A/B 均红 链路接口故障 检查线缆 / 分接头，断电重启，无效则联系售后
SCANport 闪红 SCANport 通信错误 / 数据链路不支持 重新连接线缆，验证模块与产品配置兼容性
模块 闪红（3 次） 非易失性存储 CRC 错误 检查参数，修改并保存至少 1 个参数后重启
模块 闪绿 已配置 I/O 但无 ControlNet 连接 确认控制器网络配置，重新映射模块
2. 事件队列与 DF1 统计
事件队列：主菜单选择 “3>Display event queue”，查看故障 / 警告信息（按严重程度分级：I = 信息，W = 警告，S = 严重，F = 致命），可通过 “Clr Event Queue” 清除。
DF1 统计：查看发送 / 接收数据包数、未送达消息数、NAK 错误数等，可通过 “Clear DF1 Counts” 重置统计。
核心规格
项目 参数
电源 24V DC（-20%~+30%），最大电流 250mA
工作环境 温度 0~60°C，湿度 5%~95% 无冷凝，振动 2.5g（5Hz~2KHz），冲击 30g（工作）/50g（非工作）
防护等级 UL 508/CUL，6KV 接触放电 / 8KV 空气放电，需金属外壳实现 EMC Class A 合规
