Rockwell Automation PanelView Standard 系列终端（2711 型号）
时间: 2025-09-17浏览次数：
Rockwell Automation PanelView Standard 系列终端（2711 型号）
Rockwell Automation PanelView Standard 系列终端（2711 型号）
产品概况与核心功能
产品定位：工业级操作员界面终端，提供多样化尺寸（3 英寸、5.5 英寸、5 英寸、10 英寸）与输入方式（键盘、触摸屏、键盘 + 触摸屏），适配不同场景的操作需求。
核心能力：支持与 PLC、SLC 控制器通过多协议通信（EtherNet/IP、DeviceNet、ControlNet、DH-485、DH+、远程 I/O 及串口）交互；具备高级告警处理、屏幕安全、模拟仪表显示、ATA 存储卡扩展、多语言支持、在线打印等功能，提升操作直观性与效率。
开发软件：全系列统一使用 PanelBuilder32 软件（支持 Windows 2000/ME/XP/Vista 系统），可复用现有应用程序，简化编程流程，支持多应用同时打开及标签导入 / 导出。

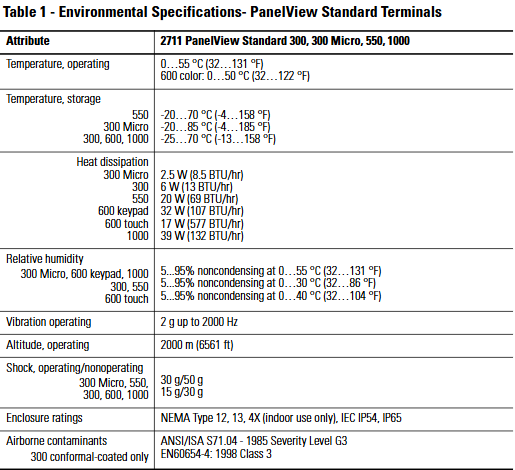

环境规格
不同型号终端环境适应性统一，关键参数如下：
环境属性 具体要求
工作温度 常规型号 0-55°C（32-131°F）；600 彩色型号 0-50°C（32-122°F）
存储温度 300 Micro：-20-85°C（-4-185°F）；550：-20-70°C（-4-158°F）；300/600/1000：-25-70°C（-13-158°F）
散热功率 300 Micro 2.5W（8.5 BTU/hr）、300 为 6W（13 BTU/hr）、550 为 20W（69 BTU/hr）、600 键盘版 32W（107 BTU/hr）、600 触摸版 17W（577 BTU/hr）、1000 为 39W（132 BTU/hr）
相对湿度 300 Micro/600 键盘 / 1000：0-55°C 下 5%-95% 无冷凝；300/550：0-30°C 下 5%-95% 无冷凝；600 触摸版：0-40°C 下 5%-95% 无冷凝
抗振动（工作） 2g，最高 2000Hz
工作海拔 2000m（6561ft）
抗冲击（工作 / 非工作） 300 Micro/550/300/600/1000：30g/50g；部分型号 15g/30g
防护等级 NEMA 12/13/4X（仅室内使用）、IEC IP54/IP65
抗污染（仅 300 涂覆版） 符合 ANSI/ISA S71.04-1985 G3 级、EN60654-4:1998 3 级
分型号核心技术规格
1. 300 Micro 与 300 型号
参数 300 Micro（2711-M3A18L1/19L1） 300（2711-K3A 系列）
输入方式 仅键盘（8 个功能键 F1-F8） 仅键盘（4 个功能键 F1-F4）
显示规格 单色反射式 LCD（LED 背光，寿命 10 万小时），分辨率 128×64，显示面积 73×42mm 同 300 Micro 显示规格
通信端口 RS-232（DF1/DH-485，8 针迷你 DIN），无打印机端口 DH-485、RS-232（DH-485/DF1），部分型号含 RS-232 打印机端口（速率 1200-19200 Kbps）
电源 DC 18-32V（额定 24V），功耗 10W max DC 11-30V（额定 24V），功耗 25W max
存储 240KB 非易失性内存，支持 ATA 卡（仅 300 Micro） 240KB 非易失性内存（含应用对象 / 文本 / 位图），170KB 应用运行内存，不支持 ATA 卡
尺寸（H×W×D） 133×111×48mm（5.23×4.38×1.87 英寸） 197×140×82mm（7.76×5.53×3.21 英寸）
重量 673g（1.48 磅） 284g（10 盎司）

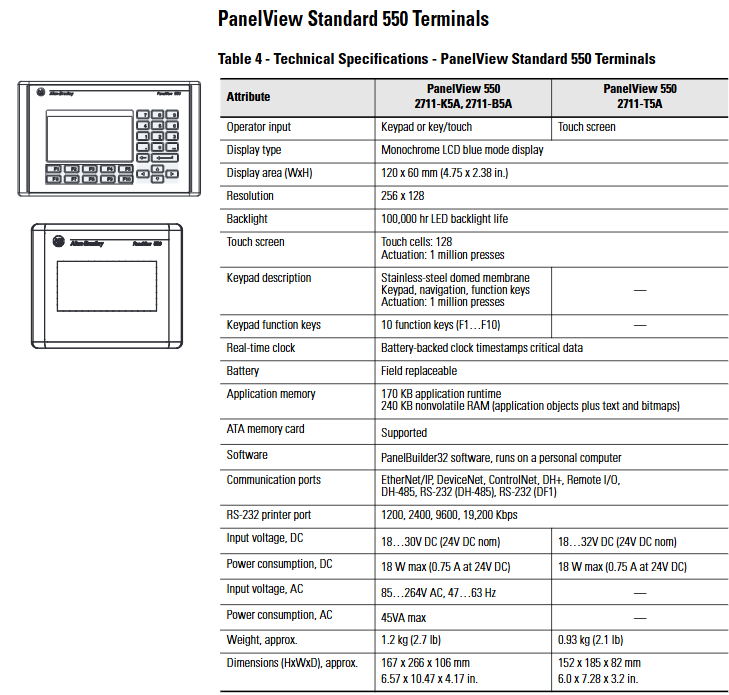

2. 550 型号（2711-K5A/B5A/T5A）
输入方式：键盘版（10 个功能键 F1-F10）、触摸版（128 个触摸单元，按压寿命 100 万次）、键盘 + 触摸版
显示规格：单色 LCD（蓝色模式），分辨率 256×128，显示面积 120×60mm（4.75×2.38 英寸），LED 背光寿命 10 万小时
通信端口：支持 EtherNet/IP、DeviceNet、ControlNet、DH+、远程 I/O、DH-485、RS-232（DH-485/DF1），含 RS-232 打印机端口
电源：DC 18-30V（额定 24V，功耗 18W max）或 AC 85-264V（47-63Hz，功耗 45VA max）
存储：240KB 非易失性 RAM、170KB 应用运行内存，支持 ATA 卡；带可现场更换的电池备份实时时钟
尺寸与重量：键盘 / 键盘 + 触摸版 167×266×106mm（6.57×10.47×4.17 英寸），重 1.2kg（2.7 磅）；触摸版 152×185×82mm（6.0×7.28×3.2 英寸），重 0.93kg（2.1 磅）
3. 600 型号（2711-K6C/B6C/T6C）
输入方式：键盘版（10 个功能键，按压寿命 200 万次）、触摸版（128 个触摸单元，寿命 100 万次）、键盘 + 触摸版
显示规格：彩色有源矩阵 TFT，分辨率 320×234（键盘版）/320×240（触摸版），显示面积 115×86mm（4.54×3.4 英寸）/115×87mm（4.54×3.43 英寸），背光可现场更换（25°C 下半衰期 5 万小时）
通信端口：同 550 型号，支持多协议与打印机端口
电源：DC 18-32V（额定 24V，键盘版 34W max / 触摸版 24W max）或 AC 85-264V（60VA max）
存储：240KB 非易失性内存、190KB 应用运行内存，部分型号支持 ATA 卡；带可更换电池时钟
尺寸与重量：键盘 / 键盘 + 触摸版 192×290×116mm（7.55×11.40×4.57 英寸），重 2.0kg（4.4 磅）；触摸版 152×185×96mm（6.0×7.28×3.80 英寸），重 1.0kg（2.3 磅）
4. 1000 型号（2711-K10G/T10C 系列）
输入方式：键盘版（16 个功能键，寿命 100 万次）、触摸版（384 个触摸单元，寿命 100 万次）、键盘 + 触摸版
显示规格：灰度版（黑白单色）、彩色版（有源矩阵 TFT），分辨率均 640×480，显示面积 211×158mm（8.3×6.2 英寸），背光可更换（25°C 下半衰期 5 万小时）
通信端口：同 550/600 型号，支持全协议与打印机端口
电源：DC 18-32V（额定 24V，24W max）或 AC 85-264V（55VA max）
存储：1008KB 非易失性内存（含应用 / 文本 / 位图）、310KB 应用运行内存，支持 ATA 卡；带可更换电池时钟

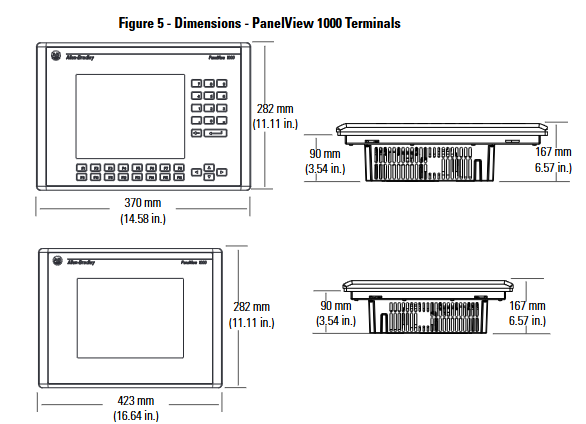

尺寸与重量：键盘版 282×423×112mm（11.11×16.64×4.40 英寸），重 3.7kg（8.2 磅）；触摸版 282×370×112mm（11.11×14.58×4.40 英寸），重 3.6kg（7.9 磅）
认证资质
全系列终端通过多项国际认证，确保合规性与安全性，关键认证如下：
电磁兼容：EN50081-2:1993（工业 A 级辐射）、EN61000-6-2:1999（工业抗扰度）、EN50082-212:1995（抗扰度，2002 年 4 月前生产产品）
安全标准：EN61131-2:1995（可编程控制器要求）、EN61131-1（低电压指令安全部分）、UL508、CSA 22.2 No.142
危险场所：UL1604 1 类 2 区（A/B/C/D 组，T4）、CSA 22.2 No.213 1 类 2 区（A/B/C/D 组，T4）、UL2279（IEC79-15）1 类 2 区（IIC 组，T4）
其他：欧盟电池指令 2006/66/EC、海事认证（ABS、NK 日本海事协会、CCS 中国船级社）、IECEx 认证
配件与软件
1. 核心配件（含型号与用途）
配件类型 型号举例 用途
ATA 存储卡 2711-NM13（2MB）、2711-NM14（4MB）等 扩展终端存储，支持应用备份与传输
存储卡固定架 2711-NMCC（550/600/1000 键盘版）、2711-NMCD（550 触摸版）等 固定存储卡，适配不同终端型号
功能键图例条 2711-NF1（550）、2711-NF4（600）等 标注功能键用途，提升操作便捷性
防眩光保护膜 2711-NV4（550 键盘版）、2711-NV4T（550/600 触摸版）等 减少屏幕反光，保护显示面板（每型号含 3 张）
背光替换件 2711-NL1（550 A-G 系列）、2711-NL3（600 A-B 系列）等 更换损坏的背光模块，延长终端寿命
实时时钟替换件 2711-NB3（550 E-F 系列）、2711-NB4（550 G 及以后系列）等 修复时钟功能，确保时间戳准确
安装配件 2711-NP2 600/1000 终端的替换安装夹
电源与端子台 1747-NP1（AC 墙装电源）、2711-TBDC（DC 电源端子台） 提供稳定供电与端子连接
接口模块 1747-PIC（RS-232 转 DH-485）、1747-AIC（DH-485 隔离耦合器） 扩展通信协议，实现不同信号转换
2. PanelBuilder32 软件
型号与语言：2711-ND3（英文）、2711-ND3DE（德文）、2711-ND3CN（中文）等，支持多语言开发
核心功能：提供按钮 / 选择开关、屏幕选择器、数据输入、信息显示（模拟仪表 / 柱状图等）、告警诊断、图形绘制（ISA 符号 / 自定义图形）等工具；支持应用通过网络、ATA 卡或直连上传 / 下载。
线缆与通信配置
1. 线缆类型与用途
终端线缆按功能分为应用传输线缆与运行通信线缆，关键型号如下：
线缆功能 型号举例 规格与用途
应用上传 / 下载 1761-CBL-PM02（2m）、2711-NC13（5m）等 300 Micro 用 8 针迷你 DIN 转 9 针 D 型头，300-1000 用 9 针 D 型头，支持应用文件传输
RS-232 通信 1747-C10（1.8m）、2711-NC21（5m）等 连接终端与控制器（如 SLC/MicroLogix），支持 DF1/DH-485 协议
以太网通信 1585J-M、2711P-CBL-EX04（4m） 1000 型号 EtherNet/IP 端口连接，直连需交叉线
远程串口 2711-NC17（3m） 为终端提供远程 RS-232 端口访问
2. 控制器通信适配
终端可与 SLC、MicroLogix、PLC-5、Logix（ControlLogix/CompactLogix）系列控制器通信，协议与线缆搭配如下：
SLC 控制器：DH-485 用 1747-C10/C11/C20，EtherNet/IP 用 1585J-M，DeviceNet 用 1747-SDN 模块 + DeviceNet 线缆
MicroLogix 控制器：DF1 用 1761-CBL-AM00/HM02，EtherNet/IP 用 1761-NET-ENI 模块 + 以太网线缆
PLC-5 控制器：DH + 用 1770-CD 屏蔽双绞线，ControlNet 用 ControlNet 线缆 + 1771-SDN 模块
Logix 控制器：EtherNet/IP 用 2711P-CBL-EX04 交叉线，Remote I/O 用 1756-DHRIO 模块 + 1770-CD 线缆
