Siemens SIMATIC S7-300 数字输出模块（6ES7322-1BH01-0AA0）
时间: 2025-09-17浏览次数：
Siemens SIMATIC S7-300 数字输出模块（6ES7322-1BH01-0AA0）
Siemens SIMATIC S7-300 数字输出模块（6ES7322-1BH01-0AA0）
供电与功耗参数
负载电压（L+）：额定值为 24V DC，允许范围 20.4V DC（下限）-28.8V DC（上限），适配工业常用直流供电。
输入电流：从负载电压 L + 取电（无负载时）最大 80mA，从 5V DC 背板总线取电最大 80mA，对供电回路负荷要求适中。
功率损耗：典型值 4.9W，在工业模块中属于常规功耗水平，利于系统散热管理。
数字输出性能
基础配置与保护：共 16 路数字输出，具备电子短路保护功能，短路保护响应阈值典型值为 1A；可将感性关断电压限制在 L+（-53V），避免电压尖峰损坏模块，同时支持对数字输入的控制。
负载与电阻适配：开关容量方面，灯负载最大 5W；负载电阻范围下限 48Ω、上限 4kΩ，适配多种常见负载类型。
电压与电流：信号 “1” 时输出电压最低为 L+（-0.8V），额定输出电流 0.5A；在 0-40°C 和 40-60°C 环境下，信号 “1” 的输出电流允许范围均为 5mA（最小）-0.6A（最大），最小负载电流 5mA；信号 “0” 时最大残余电流 0.5A，漏电流控制优秀。
延迟与切换：带电阻性负载时，输出延迟从 “0” 到 “1” 最大 100μs，从 “1” 到 “0” 最大 500μs，响应速度较快；不支持两路输出并联以提升电流，但支持两路输出并联实现负载的冗余控制。

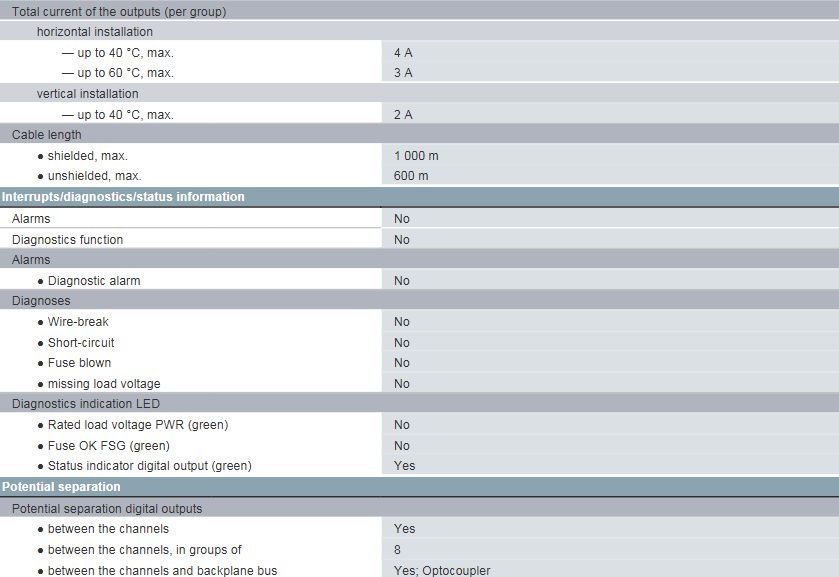

开关频率与总电流：电阻性负载下最大开关频率 100Hz，感性负载下最大开关频率 0.5Hz，符合 IEC 60947-5-1 DC13 标准的感性负载最大开关频率 10Hz；输出总电流按组划分，水平安装时 40°C 以下最大 4A，60°C 以下最大 3A，垂直安装时 40°C 以下最大 2A。
线缆支持：屏蔽线缆最大支持 1000m，非屏蔽线缆最大 600m，满足长距离布线的工业场景需求。
中断与诊断功能
模块无告警功能，也无诊断功能，具体表现为：
无诊断告警、断线诊断、短路诊断、熔断器熔断诊断及负载电压缺失诊断。
指示灯方面，无额定负载电压 PWR（绿色）指示灯和熔断器正常 FSG（绿色）指示灯，仅具备数字输出状态（绿色）指示灯，可观察输出信号状态。
隔离与连接设计
电位隔离：数字输出通道间具备电位隔离功能，每 8 路通道为一组；通道与背板总线间通过光耦实现隔离，有效提升抗干扰能力，保障模块与总线安全。
绝缘测试：采用 500V DC 进行绝缘测试，符合工业设备绝缘性能标准。
连接方式：需搭配 20 针前置连接器，接口规格统一，便于安装、更换与维护。
物理规格
尺寸：宽度 40mm、高度 125mm、深度 120mm，体积紧凑，可在控制柜内密集安装，节省空间。
重量：约 190g，重量较轻，对安装支架承重要求低。
分类与认证
分类编码：涵盖多版本的 eClass、ETIM、IDEA 及 UNSPSC 分类编码，例如 eClass 14 至 eClass 6 版本编码均为 27-24-22-04，ETIM 10 至 ETIM 7 版本编码均为 EC001419，IDEA 4 版本编码 3566，UNSPSC 15 版本编码 32-15-17-05，便于产品分类管理与采购识别。
产品认证：拥有 CE、EMV、IECEx、FM、ABS、BUREAU、NK（日本海事协会）、CCS（中国船级社）等多项认证，可用于危险场所及海事应用，适配不同国家和地区的工业与特殊场景要求。
