Siemens SIMATIC S7-300 数字输入模块（6ES7321-1BH02-0AA0）

供电与功耗参数

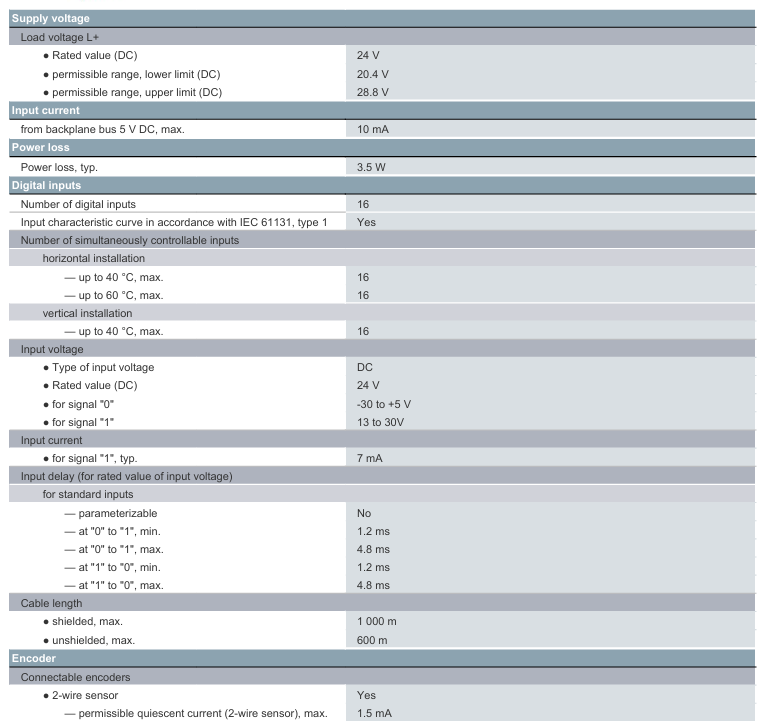

负载电压（L+）：额定值为 24V DC，允许范围 20.4V DC（下限）-28.8V DC（上限），满足工业场景中常见的直流供电需求。

背板总线电流：从 5V DC 背板总线取电，最大电流 10mA，对总线供电负荷影响较小。

功率损耗：典型值 3.5W，功耗较低，利于系统整体散热与能耗控制。

数字输入性能

基础配置：共 16 路数字输入，输入特性符合 IEC 61131 标准的 Type 1 类型，支持 2 线制传感器连接（传感器最大静态电流 1.5mA）。

输入电压与电流：额定输入电压 24V DC，信号 “0” 对应电压范围 - 30V 至 + 5V，信号 “1” 对应 13V 至 30V；信号 “1” 时典型输入电流 7mA，确保信号识别的稳定性。

同时可控输入数量：无论水平安装（温度≤40°C 或≤60°C）还是垂直安装（温度≤40°C），最大同时可控输入均为 16 路，无场景限制下的性能衰减。

输入延迟：非参数化延迟，“0” 到 “1”（信号导通）与 “1” 到 “0”（信号断开）的延迟范围一致，最小 1.2ms、最大 4.8ms，适合对响应速度要求不极致的工业控制场景。

线缆支持：屏蔽线缆最大支持 1000m，非屏蔽线缆最大 600m，适配长距离信号传输需求，减少布线限制。

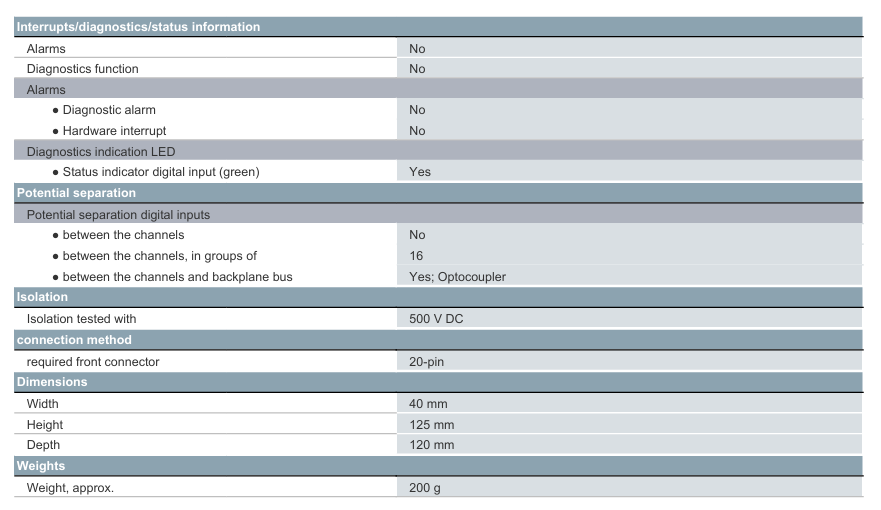

中断与诊断功能

模块无额外告警与诊断功能，具体表现为：

无诊断告警、硬件中断功能，无法主动上报故障或触发紧急中断。

仅配备绿色数字输入状态指示灯，可直观观察输入信号是否正常，无其他诊断指示元件。

隔离与连接设计

电位隔离：16 路输入分为 1 组，组内通道间无隔离，但所有通道与背板总线间通过光耦实现隔离，提升抗干扰能力，保护背板总线安全。

绝缘测试：采用 500V DC 进行绝缘测试，符合工业设备绝缘标准。

连接方式：需搭配 20 针前置连接器，接口规格统一，便于安装与更换。

物理规格

尺寸：宽度 40mm、高度 125mm、深度 120mm，体积紧凑，适合控制柜内密集布局。

重量：约 200g，重量较轻，对安装结构承重要求低。
