Rockwell Automation 836T 系列压差控制器
时间: 2025-09-17浏览次数：
Rockwell Automation 836T 系列压差控制器
Rockwell Automation 836T 系列压差控制器
产品核心描述
1. 基础规格与适用场景
型号分类：Bulletin 836T，包含 Type 1、4、13 三种类型，均为防油（oiltight）设计。
防护能力：可抵御油 / 水流冲刷，防止棉绒、灰尘进入外壳，适用于对环境密封性有要求的场景。
连接规格：压力接口为 1/4"-18 N.P.T.F（美制干密封锥管螺纹），电气接口含 1/2"-14 N.P.T（可选 Pg 13.5 BS20 规格）。
波纹管材质：提供两种选择，分别适配不同介质 ——
铜合金波纹管：适用于水、空气及非腐蚀性液体 / 气体；
316 不锈钢波纹管：适用于腐蚀性更强的液体 / 气体。
2. 核心结构与功能

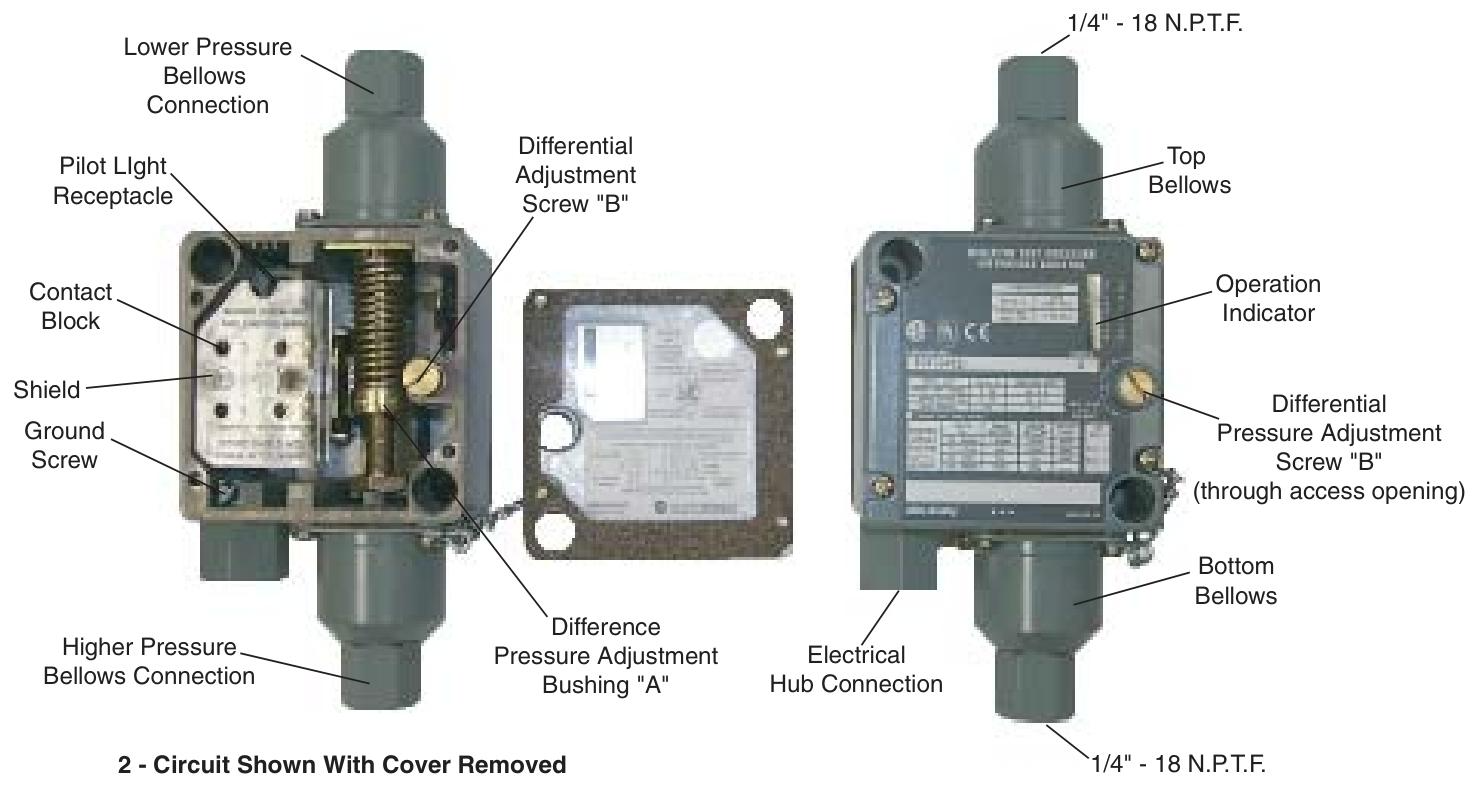

核心组件：含顶部波纹管（Top Bellows）、底部波纹管（Bottom Bellows）（机械联动）、触点模块（Contact Block）、压差调节部件（Adjustment Differential Screw "B"、Pressure Adjustment Difference Bushing "A"）、操作指示器（Operation Indicator）、可选指示灯（Pilot Light）等。
压力感应原理：通过两个波纹管间的压差触发动作，与系统实际表压无关；可调节 “触发压差”（trip pressure）和 “复位压差”（reset pressure），两者差值为 “控制压差”（differential）。
触点模块配置：提供两种规格，满足不同电路需求 ——
触点模块类型 触点配置 电路功能
2 路电路（2-Circuit） 1 组常开（NO）+1 组常闭（NC） 支持单刀双掷（SPDT）或同极性独立电路操作
4 路电路（4-Circuit） 2 组常开（NO）+2 组常闭（NC） 支持双刀双掷（DPDT）或两组电气隔离的单刀双掷电路，含隔离端子（Isolated Terminal 9），可接外部电源
工作原理
控制器通过 “触发 - 复位” 循环响应压差变化，具体逻辑如下：
1. 触发（Trip）动作（触点切换）
当满足以下任一条件时，触点模块切换状态：
底部波纹管压力比顶部波纹管压力高出预设触发压差；
底部波纹管压力恒定，顶部波纹管压力降低预设触发压差。
2 路电路：常闭电路（1-2）断开，常开电路（3-4）闭合；
4 路电路：两组常闭电路（1-2、5-6）断开，两组常开电路（3-4、7-8）闭合。
2. 复位（Reset）动作（触点恢复）
当满足以下任一条件时，触点恢复初始状态：
底部波纹管压力低于顶部波纹管压力；
底部波纹管压力恒定，顶部波纹管压力升高。
2 路电路：常闭电路（1-2）闭合，常开电路（3-4）断开；
4 路电路：两组常闭电路（1-2、5-6）闭合，两组常开电路（3-4、7-8）断开。
3. 关键定义
触发压差（Trip Pressure）：触发触点切换的最小压差；
复位压差（Reset Pressure）：触发触点恢复的最大压差；
控制压差（Differential）：触发压差与复位压差的差值，可独立调节。
安装要求
1. 机械安装
固定方式：需用两个螺丝固定在稳固基座上，安装孔规格为 “2-17/64"直径（6.75mm）+2-23/32" 沉孔（69mm）”，无需拆卸前盖即可操作；
禁止操作：不可仅通过电气接口或压力接口支撑控制器；拧紧电气接口和压力接口时需使用支撑扳手，避免损坏部件。
2. 预安装注意事项
安装前需按说明书完成参数设置（“Setting Control” 步骤），否则不可连接系统；
压力接口区分 “低压端”（Lower Pressure Bellows Connection）和 “高压端”（Higher Pressure Bellows Connection），需对应接入系统。
参数设置步骤
出厂默认设置为 “最大触发压差 + 最小控制压差”（调节衬套 “A” 距外壳底部约 1 英寸），需用压力表辅助校准，具体分两步：
1. 触发压差设置（Difference Pressure Setting）
顶部波纹管通大气（无压力），向底部波纹管施加目标触发压差的恒定压力；
用 1/8" 直径的杆插入调节衬套 “A” 的孔中，向左旋转衬套，直至控制器 “触发”（2 路电路 1-2 断开，4 路电路 1-2、5-6 断开）；
此时底部波纹管的压力即为设定的触发压差。
2. 控制压差设置（Differential Adjustment）
调节逻辑：调节螺丝 “B” 仅改变复位压差（不影响触发压差）—— 顺时针转螺丝 “B”→增大控制压差（复位压差降低）；逆时针转→减小控制压差（复位压差升高）；螺丝 “B” 顶紧前盖底部时，控制压差最小。
具体步骤：
顺时针旋转螺丝 “B” 约 12 圈；
按 “触发压差设置” 步骤施加压力使控制器触发，再将压力降至目标控制压差并保持；
逆时针旋转螺丝 “B”，直至控制器 “复位”（2 路电路 1-2 闭合，4 路电路 1-2、5-6 闭合）；
重复 “触发 - 复位” 循环数次，确保设置稳定；
螺丝 “B” 不可伸出外壳底部，调节衬套 “A” 不可超出刻度盘标注的控制范围。
3. 完成设置
参数校准后，连接顶部波纹管（低压端）至系统，安装前盖并拧紧 4 个螺丝（扭矩 6-8 英寸 - 磅），确保密封。建议定期检查系统压力，按需重新校准。
可选配件与维护
1. 指示灯（Pilot Light）选项
规格：高亮度氖灯，适用于 120V、60Hz 场景，可工厂预装或现场加装；
订货方式：在现有控制器型号后加 “N9”（如 836T-XXX-N9），特殊规格需定制；
接线规则：
2 路电路：灯线接负载端子，“压力升高时亮” 接 1-2，“压力降低时亮” 接 3-4；
4 路电路：灯线接负载端子（1-2/5-6 或 3-4/7-8），或通过隔离端子 9 接外部电源（需保证电路同极性）；
安全提示：安装 / 维护前需断开电源，防止触电。
2. 部件更换与维修
触点模块更换：2 路模块更换套件型号 836T-N1，4 路模块套件型号 836T-N2；
整体维修：因控制器为一体化结构，除触点模块外，其他故障建议返回工厂维修（工厂将校准至最佳性能并按规格测试）；
铭牌保护：标准控制器铭牌带可移除保护膜，最终安装时需撕下。
安全与合规
CE 认证：产品符合 CE 标准；
操作警示：调节部件不可超出标注范围，避免机械损坏；腐蚀性介质需选用 316 不锈钢波纹管，防止材质失效；
WEEE 与环保：文档未提及具体环保合规信息，需参考罗克韦尔自动化通用环保政策。
