Schneider Modicon Quantum 140DRA84000 离散输出模块
时间: 2025-09-17浏览次数：
Schneider Modicon Quantum 140DRA84000 离散输出模块
Schneider Modicon Quantum 140DRA84000 离散输出模块
核心产品特性
1. 基础规格
所属平台：Modicon Quantum 自动化平台
模块类型：继电器式离散输出模块
输出数量：16 路离散输出
地址需求：1 个输出字（Addressing requirement: 1 output word）
模块形态：标准格式（Standard）
净重：0.41kg
2. 触点与电压参数
类别 具体参数
触点类型 1 组常开（1 NO），触点形式为 Form A
离散输出电压 交流 20-250V AC、直流 30-150V DC、直流 5-30V DC
最小负载 20-250V AC 时≥50mA，5-30V DC 时≥50mA
最大负载电流 250/30V AC/DC（功率因数 0.4 时 1/8 马力）、钨丝负载 1A；60℃下 250/30V AC/DC 电阻负载 2A；30-50V DC 电阻负载 300mA
浪涌电流 容性负载下 10A（持续 10ms）
开关容量（电阻负载） 500VA
3. 响应与耐用性
响应时间：状态 0→1 时≤10ms，状态 1→0 时≤20ms
机械寿命：10,000,000 次循环
电气寿命：根据负载不同有所差异，如 2A 250V AC 电阻负载下 200,000 次循环、500mA 30-150V DC 电阻负载下 50,000 次循环、100mA 30-150V DC（L/R=10ms）下 100,000 次循环等
4. 防护与隔离
输出过压保护：内置压敏电阻（275V）
隔离性能：通道间隔离 1780Vrms AC（持续 1 分钟）；通道与总线间隔离 1780Vrms AC（持续 1 分钟）、2500V DC（持续 1 分钟）
5. 功耗与信号指示
功耗：5.5W +（0.5W× 已启用点数）
本地指示：16 个绿色 LED（显示输入状态）、1 个红色 LED（显示外部故障）、1 个绿色 LED（显示总线通信正常）
总线电流需求：1100mA
认证标识：CE

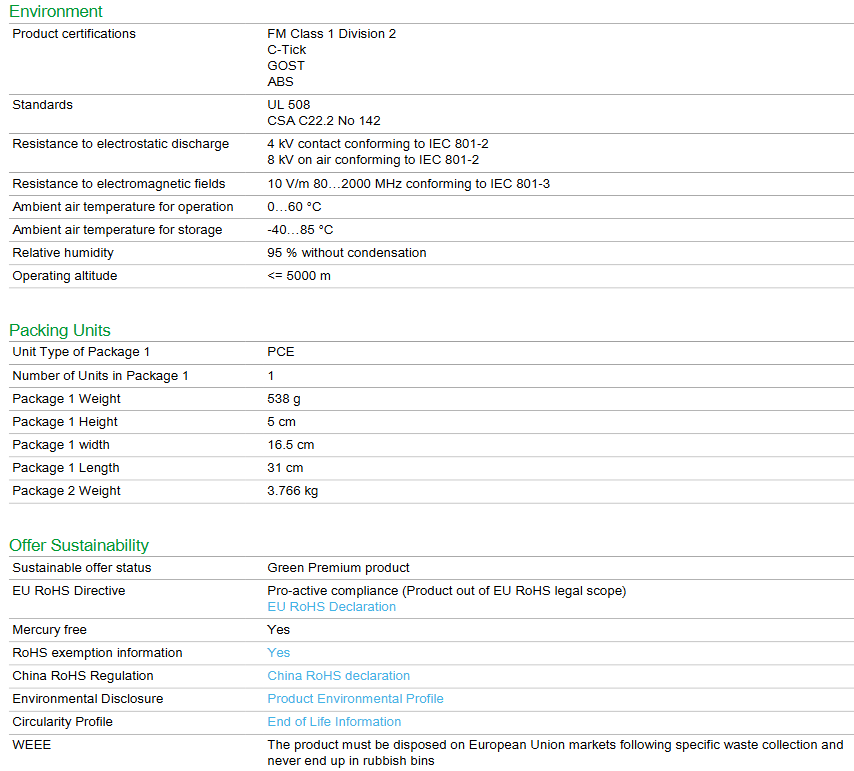

环境适应性
1. 认证与标准
产品认证：FM Class 1 Division 2、C-Tick、GOST、ABS
遵循标准：UL 508、CSA C22.2 No 142
2. 环境耐受能力
环境指标 参数范围
工作环境温度 0-60℃
存储环境温度 -40-85℃
相对湿度 95%（无冷凝）
工作海拔 ≤5000m
抗静电放电（IEC 801-2） 空气放电 8kV，接触放电 4kV
抗电磁场（IEC 801-3） 80-2000MHz 频率下 10V/m
包装规格
包装参数 详情
包装 1 单位类型 PCE（件）
包装 1 单位数量 1 件
包装 1 重量 538g
包装 1 尺寸（长 × 宽 × 高） 31cm×16.5cm×5cm
包装 2 重量 3.766kg
可持续性与合规性
可持续状态：Green Premium 产品
RoHS 合规：主动合规（产品超出欧盟 RoHS 法律范围，提供欧盟 RoHS 声明），无汞，可提供 RoHS 豁免信息
中国 RoHS：提供中国 RoHS 声明
环境披露：可获取产品环境档案（Product Environmental Profile）
循环性：提供报废信息（End of Life Information）
WEEE 要求：在欧盟市场需按特定废品回收流程处理，不可混入普通垃圾
其他
接线说明：为继电器常开输出模块，提供 16 路继电器接线示意图，标注 “N/C”（常闭，未连接）、“N.O.”（常开），需连接负载与电压源（LOAD、VOLTAGE SOURCE）
安装机架：支持 2 槽、3 槽、4 槽、6 槽、10 槽、16 槽机架安装，提供对应机架尺寸参数
