Schneider Modicon Quantum 140CPS11420 电源模块
时间: 2025-09-16浏览次数：
Schneider Modicon Quantum 140CPS11420 电源模块
Schneider Modicon Quantum 140CPS11420 电源模块
产品基础信息
产品定位：属于施耐德 Modicon Quantum 自动化平台的电源供应模块，支持 “可叠加（summable）” 或 “独立（standalone）” 两种工作模式，核心功能是为该系列自动化设备（如处理器、I/O 模块等）提供稳定直流供电。
核心技术规格
（一）输入与输出参数
类别 具体参数
输入规格 - 电压：支持 115 V AC（适配范围 93-132 V）、230 V AC（适配范围 170-276 V），频率 47-63 Hz
- 电流：115 V AC 时 1300 mA，230 V AC 时 750 mA
- 浪涌电流：115 V AC 时 38 A，230 V AC 时 19 A
- 关联保险丝规格：2 A 慢熔型
输出规格 - 电压：稳定输出 5.1 V DC
- 电流：60°C（140°F）下，独立模式 11 A，叠加模式 20 A
- 额定功率：130 VA
- 谐波失真：≤基波有效值的 10%
保护功能 内置输出过压保护、输出过载保护；配备 1 路常闭（NC）报警输出（6 A 220 V），用于电源故障信号反馈
（二）功耗与指示
功耗计算：功率损耗公式为 “6 + (1.5 × Iout)”（Iout 为输出电流，单位 A）
本地指示：1 个绿色 LED 指示灯（PWR OK），用于显示电源正常工作状态

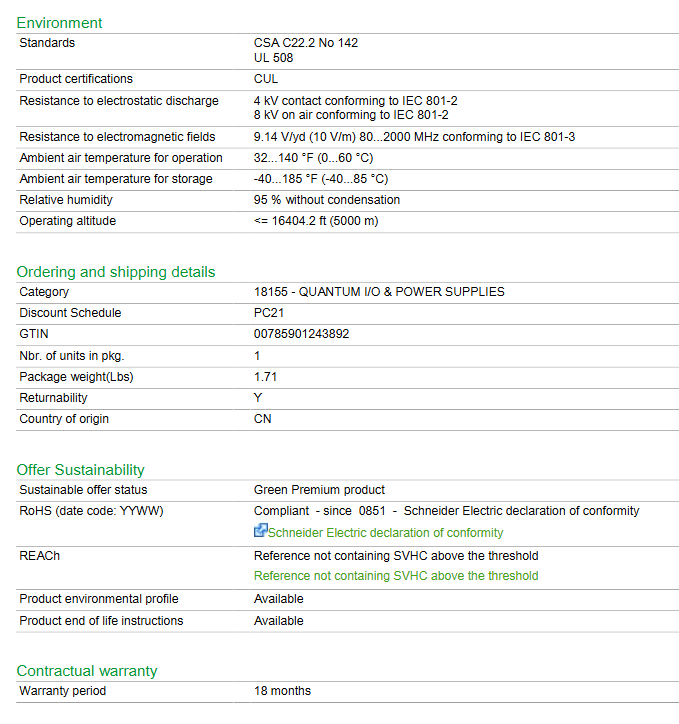

（三）环境适应性
工作温度：0-60°C（32-140°F）
存储温度：-40-85°C（-40-185°F）
相对湿度：95%（无冷凝）
工作海拔：≤5000 m（16404.2 ft）
抗干扰能力：
静电放电：接触放电 4 kV、空气放电 8 kV（符合 IEC 801-2 标准）
电磁场抗性：80-2000 MHz 频段下 10 V/m（等效 9.14 V/yd，符合 IEC 801-3 标准）
合规标准：符合 CSA C22.2 No 142、UL 508 标准
物理与安装属性

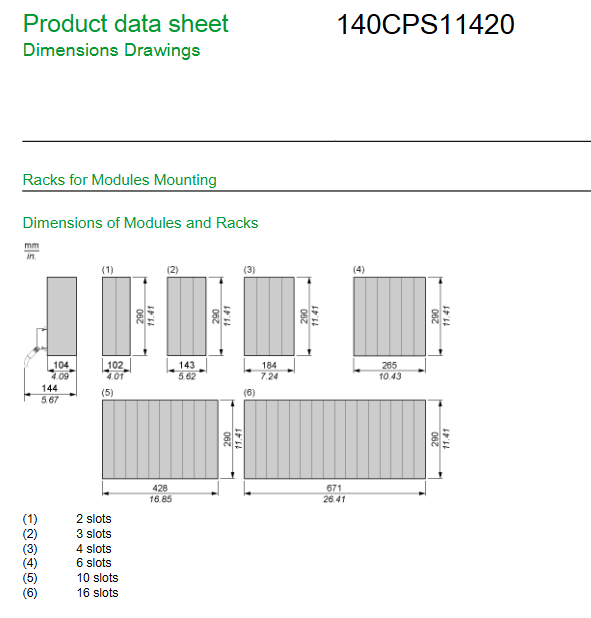

尺寸与重量：模块净重 1.43 磅（0.65 kg），单个包装重量 1.71 磅；模块格式为标准型，兼容 Modicon Quantum 系列 2、3、4、6、10、16 槽位机架（提供对应机架尺寸图纸）。
接线信息：提供详细接线图，明确电源故障报警继电器触点（端子 1 和 2）规格为 220 V AC 6 A / 30 V DC 5 A，该触点可用于反馈输入电源断开信号（仅在设备运行时有效）。
订购与物流信息
类别 详情
产品归类 18155-QUANTUM I/O & POWER SUPPLIES 品类
订购标识 折扣方案 PC21，全球贸易项目代码（GTIN）00785901243892
包装规格 单个包装含 1 台产品
物流属性 原产国为中国（CN），支持退货（Returnability: Y）
环保与合规
环保认证：
RoHS 合规：自 0851 批次（日期码 YYWW）起符合要求，提供施耐德电气合格声明
REACh：不含超过阈值的高度关注物质（SVHC）
环保文档：提供产品环境概况（Product Environmental Profile）与报废指导（Product End of Life Instructions）
废弃物处理：需遵循工业电子废弃物相关处理规范（未明确提及 WEEE 具体要求，但符合 Green Premium 产品环保定位）
