Schneider Modicon Quantum 140ACO02000 模拟输出模块
时间: 2025-09-16浏览次数：
Schneider Modicon Quantum 140ACO02000 模拟输出模块
Schneider Modicon Quantum 140ACO02000 模拟输出模块
产品基础信息
产品定位：属于施耐德 Modicon Quantum 自动化平台的模拟输出模块，具备 4 路输出通道，输出信号类型为 4-20 mA 12 位 bipolar（双极性）电流，适用于工业自动化系统中对外部设备的模拟量控制，文档发布于 2022 年 7 月 13 日。
核心标识：作为 Green Premium 产品，符合可持续发展标准，通过 CE、FM Class 1 Division 2、cUL 等认证，满足工业环境合规要求。

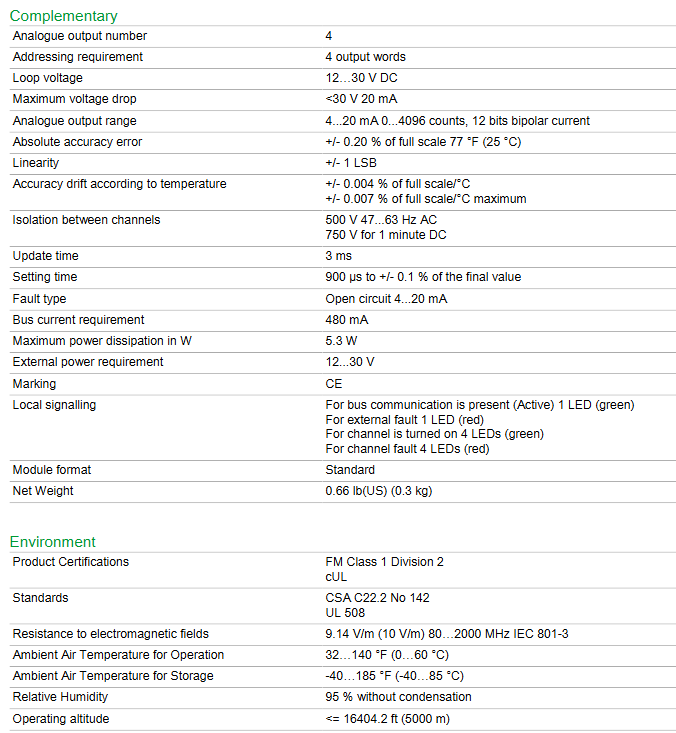

核心技术规格
（一）输出与精度参数
类别 具体参数
输出配置 4 路模拟输出，需 4 个输出字地址；输出范围 4-20 mA，对应 0-4096 计数，12 位分辨率
精度性能 - 绝对精度误差：在 25°C（77°F）下为满量程的 ±0.20%
- 线性度：±1 LSB
- 温度漂移：满量程的 ±0.004%/°C，最大 ±0.007%/°C
响应速度 更新时间 3 ms，达到最终值 ±0.1% 的建立时间 900 µs
故障检测 支持 4-20 mA 回路开路故障检测
（二）电气与功耗
回路与电源：回路电压 12-30 V DC，外部电源需求 12-30 V DC；20 mA 输出时最大电压降 < 30 V
总线与功耗：总线电流需求 480 mA，最大功耗 5.3 W
通道隔离：通道间隔离 500 V AC（47-63 Hz），750 V DC 耐受 1 分钟
（三）环境适应性
工作温度：0-60°C（32-140°F）
存储温度：-40-85°C（-40-185°F）
相对湿度：95%（无冷凝）
工作海拔：≤5000 m（16404.2 ft）
电磁兼容：80-2000 MHz 频段下，抗电磁场强度 9.14 V/m（等效 10 V/m），符合 IEC 801-3 标准
物理与安装属性
尺寸与重量：模块净重 0.66 磅（0.3 kg）；包装 1（PCE 类型）尺寸为高 1.89 英寸（4.8 cm）、宽 6.50 英寸（16.5 cm）、长 12.40 英寸（31.5 cm）；包装 2（S03 类型）含 7 台产品，重量 8.01 磅（3.635 kg），尺寸为 11.81 英寸（30.0 cm）×11.81 英寸（30.0 cm）×15.75 英寸（40.0 cm）
安装适配：模块格式为标准型，兼容 Modicon Quantum 系列 2、3、4、6、10、16 槽位机架（提供对应机架尺寸图纸）
本地指示：配备多色 LED 指示灯 ——1 个绿色 LED（总线通信激活）、1 个红色 LED（外部故障）、4 个绿色 LED（对应通道开启）、4 个红色 LED（对应通道故障）

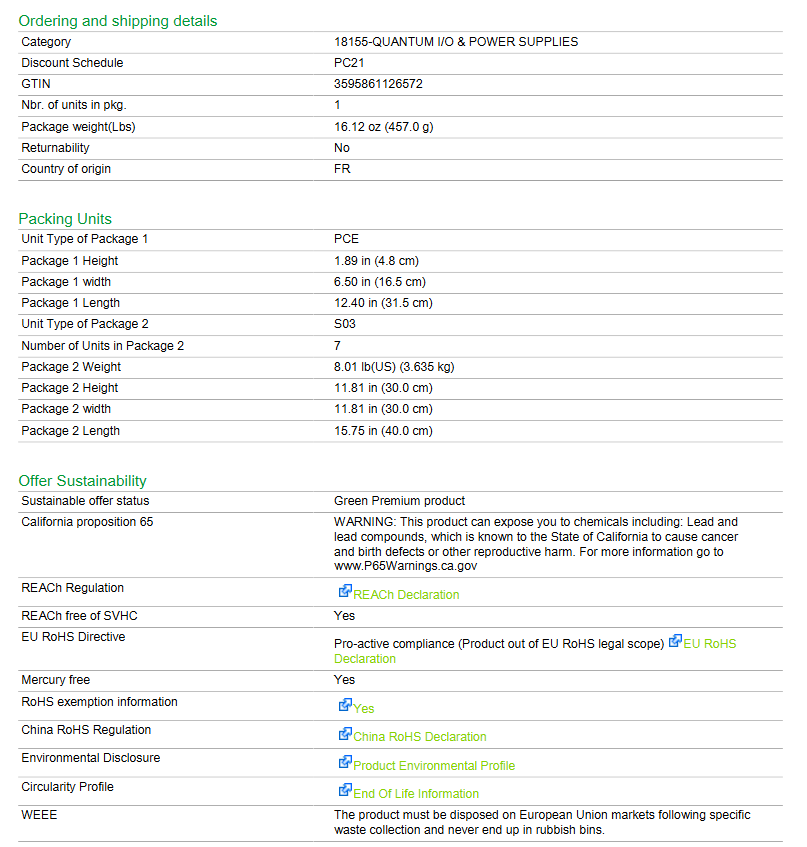

订购与物流信息
类别 详情
产品归类 18155-QUANTUM I/O & POWER SUPPLIES 品类
订购标识 折扣方案 PC21，全球贸易项目代码（GTIN）3595861126572
包装规格 单个包装含 1 台产品，包装重量 16.12 盎司（457.0 g）；S03 组合包装含 7 台
物流属性 原产国为法国，不支持退货
环保与合规
环保认证：
RoHS 合规：主动符合欧盟 RoHS 指令（产品超出欧盟 RoHS 法律范围），提供欧盟 RoHS 声明；符合中国 RoHS 法规，提供中国 RoHS 声明；含 RoHS 豁免信息，产品不含汞
REACh：提供 REACh 声明，不含超过阈值的高度关注物质（SVHC）
特殊提示：符合美国加州 65 号提案要求，警告 “产品可能含铅及铅化合物，已知会导致癌症、出生缺陷或其他生殖危害”，详情可访问 www.P65Warnings.ca.gov
废弃物处理：依据 WEEE 要求，在欧盟市场报废时需通过特定废物收集渠道处理，禁止投入普通垃圾桶
环保文档：提供产品环境概况（Environmental Profile）与报废信息（End Of Life Information）
