Schneider Modicon Quantum 140CPU65260 Unity 处理器

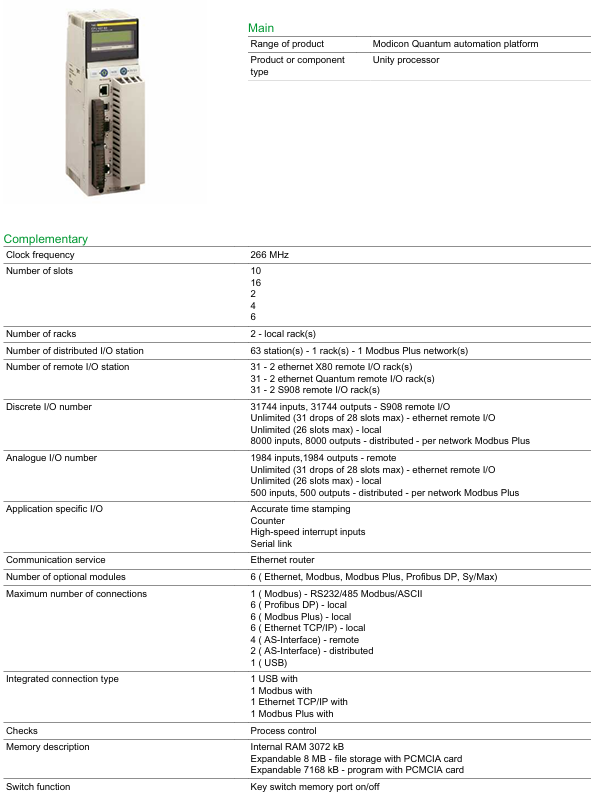

产品基础信息

产品定位：属于施耐德 Modicon Quantum 自动化平台的 Unity 处理器，核心参数为 3072 kB 内存、266 MHz 时钟频率，适用于工业自动化系统的控制与数据处理，支持多种 I/O 模块与通信协议，文档发布于 2016 年 8 月 8 日。

核心标识：作为 Green Premium 产品，符合可持续发展标准，且通过 CE、CSA、GOST、UL 及船舶相关认证，满足工业环境下的合规要求。

核心性能参数

（一）硬件与资源配置

类别具体参数

基础配置时钟频率 266 MHz，支持 2、4、6、10、16 槽位机架；本地机架数量 2 个

I/O 容量 - 离散 I/O：本地无限制（最多 26 槽），以太网远程无限制（最多 31 个 28 槽节点），S908 远程 31744 输入 / 31744 输出，Modbus Plus 分布式每网 8000 输入 / 8000 输出

- 模拟 I/O：本地无限制（最多 26 槽），以太网远程无限制（最多 31 个 28 槽节点），远程 1984 输入 / 1984 输出，Modbus Plus 分布式每网 500 输入 / 500 输出

内存规格内部 RAM 3072 kB；支持 PCMCIA 卡扩展，文件存储最大 8 MB，程序存储最大 7168 kB

总线电流需求 2760 mA

（二）通信与连接能力

集成连接：1 个 USB 接口、1 个 Modbus 接口、1 个以太网 TCP/IP 接口、1 个 Modbus Plus 接口；接口类型包括 RJ45（Modbus 总线、以太网网络）、SUB-D 9 母头（Modbus Plus 网络）。

可选模块：最多支持 6 个可选模块，涵盖以太网、Modbus、Modbus Plus、Profibus DP、Sy/Max 类型。

最大连接数：

本地：6 个 Profibus DP、6 个 Modbus Plus、6 个以太网 TCP/IP

远程：4 个 AS-Interface

分布式：2 个 AS-Interface

其他：1 个 RS232/485 Modbus/ASCII、1 个 USB

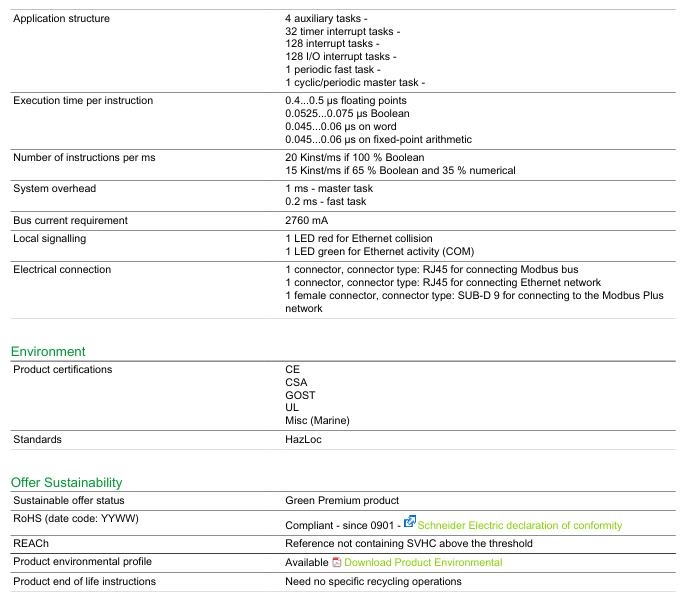

（三）任务与指令性能

应用结构：包含 1 个循环 / 周期主任务、1 个周期性快速任务、32 个定时器中断任务、128 个中断任务、128 个 I/O 中断任务、4 个辅助任务。

指令执行速度：

布尔运算：0.0525-0.075 µs

字运算 / 定点算术：0.045-0.06 µs

浮点运算：0.4-0.5 µs

指令处理效率：100% 布尔运算时 20 Kinst/ms，65% 布尔 + 35% 数值运算时 15 Kinst/ms

系统开销：主任务 1 ms，快速任务 0.2 ms

功能特性

特殊功能：支持精确时间戳、高速中断输入、计数器功能、以太网路由功能；具备钥匙开关，可控制内存端口的开启 / 关闭。

本地指示：1 个红色 LED（以太网冲突指示）、1 个绿色 LED（以太网活动 / 通信指示）。

过程保障：内置过程控制检查功能，确保工业控制过程的稳定性与准确性。

环保与合规

环保认证：

RoHS 合规：自 0901 批次（日期码 YYWW）起符合要求，提供施耐德电气合格声明

REACh：不含超过阈值的高度关注物质（SVHC）

环保文档：提供产品环境概况（可下载），产品报废无需特殊回收操作。

标准符合：满足 HazLoc（危险场所）相关标准，适配特殊工业场景需求。

物理与安装适配

机架兼容：支持 2、3、4、6、10、16 槽位的模块安装机架，提供对应机架尺寸图纸，便于与其他 Modicon Quantum 系列模块搭配安装。
