Allen-Bradley 2711P-RDT7C PanelView™ Plus 6 700工业人机界面
时间: 2025-09-16浏览次数：
Allen-Bradley 2711P-RDT7C PanelView™ Plus 6 700工业人机界面
Allen-Bradley 2711P-RDT7C PanelView™ Plus 6 700工业人机界面
产品定位与核心标识
2711P-RDT7C 是罗克韦尔自动化（Allen-Bradley）PanelView™ Plus 6 系列下的 700 型号工业人机界面（HMI）显示模块，专为工业自动化场景设计，核心功能是实现操作人员与自动化系统（如 PLC、变频器）的可视化交互，支持设备监控、参数设置、数据记录等操作，广泛适配离散制造（如机床、装配线）、过程控制（如化工、水处理）等领域的中小型设备。

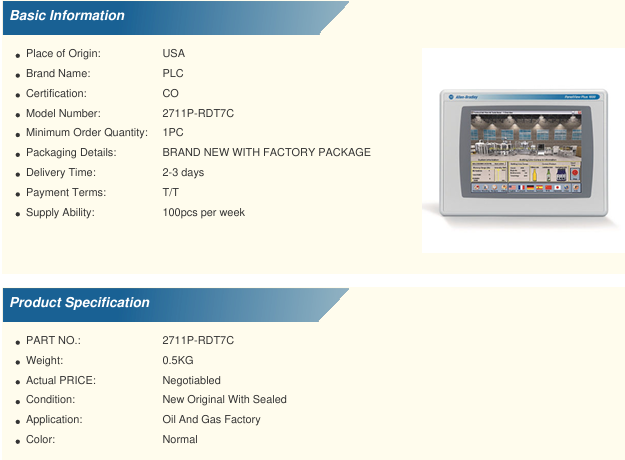

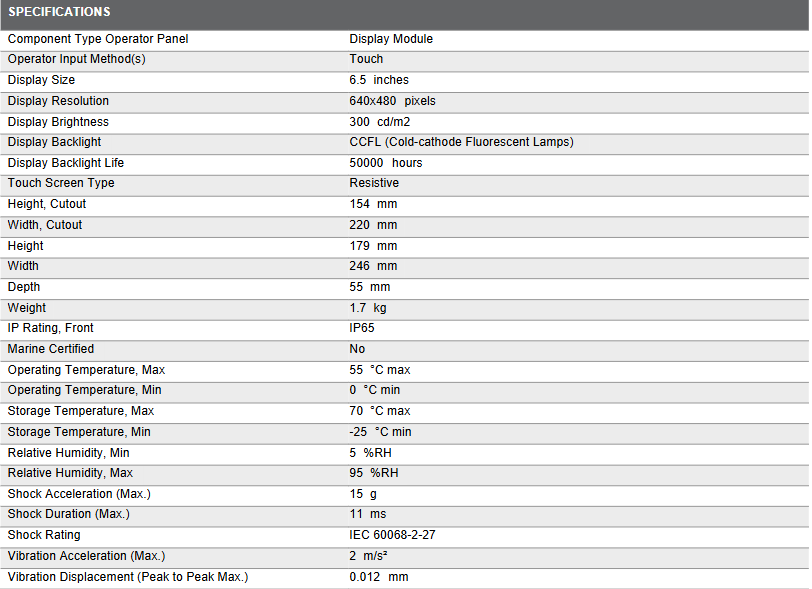

核心硬件规格
1. 显示与操作单元
类别 具体参数
显示屏 6.5 英寸 TFT 彩色屏，分辨率 640×480 像素，亮度 300 cd/m²，色彩显示清晰，适配车间强光环境
背光系统 冷阴极荧光灯（CCFL），平均寿命 50,000 小时，满足长期连续工业运行需求
触摸功能 电阻式触摸屏，支持精准单点触摸操作，抗油污、耐磨，适合工业现场频繁使用
操作方式 仅触摸输入（无物理按键），界面设计简洁，减少机械故障风险
2. 物理尺寸与安装
开孔尺寸：宽 220 mm × 高 154 mm（控制柜标准开孔，便于集成安装）；
产品尺寸：宽 246 mm × 高 179 mm × 深 55 mm，体积紧凑，节省控制柜内部空间；
重量：1.7 kg，轻量化设计，降低安装承重要求；
防护等级：正面 IP65（防尘、防溅水，可直接暴露于车间潮湿 / 多尘环境），背面需安装于控制柜内（无明确防护等级标注，默认需避免直接接触污染物）。
3. 环境适应性
环境参数 具体指标
工作温度 0℃~55℃（覆盖大多数工业车间常温环境，避免极端高温 / 低温）
存储温度 -25℃~70℃（满足物流运输、仓库存储的温湿度需求）
相对湿度 5%~95% RH（非冷凝，避免潮湿导致的电路短路或元件老化）
抗冲击性能 最大加速度 15 g，持续时间 11 ms，符合 IEC 60068-2-27 标准，耐受运输 / 安装冲击
抗振动性能 最大加速度 2 m/s²，峰值位移 0.012 mm，工作频率最高 500 Hz，符合 IEC 60068-2-6 标准，适应车间设备振动环境
船舶认证 无（不适用于船舶自动化场景）
性能与功能特点
1. 核心性能参数
处理器与存储：搭载高性能处理器，配备 512 MB 内存，响应速度快，支持复杂界面渲染与多任务处理；
操作系统：预装 Windows CE 6.0 系统，稳定性高，兼容工业级应用程序，支持第三方软件集成；
多语言支持：内置全 Unicode 字体，单个运行时应用可支持多种语言切换（如中文、英文、德语），适配跨国工厂或多语言操作场景。
2. 关键功能
（1）数据管理与文档支持
配方管理：支持设备工艺配方的创建、存储与调用，适合多规格产品生产（如不同尺寸零件的加工参数切换）；
数据追踪：通过 .csv 格式文件记录过程数据（如生产计数、设备运行时长），便于后续分析与报表生成；
PDF 查看：内置 PDF 阅读器，可加载设备手册、操作指南等文档，提供上下文敏感的操作员支持（如故障时快速查阅排查步骤）。
（2）网络与通信
内置接口：
串行通信：1 个 RS-232 端口，适配传统工业设备（如老式 PLC、仪表）；
以太网：1 个以太网端口，支持工业以太网通信，实现与控制器的高速数据交互；
扩展接口：内置 USB 端口（用于外设连接，如鼠标、U 盘数据传输）与 SD 卡插槽（扩展存储，保存配方或日志文件）；
远程监控：支持通过网页浏览器实时监控终端状态（如设备运行数据、报警信息），无需现场操作，提升运维效率。
（3）模块化设计
采用 “逻辑模块 + 显示模块 + 通信模块” 的模块化架构，可按需扩展功能（如增加通信协议支持、升级逻辑运算能力），降低后期改造成本，同时便于故障排查与模块更换。
合规认证与参考文档
1. 认证标准
基础认证：符合 IEC 系列标准（抗冲击 IEC 60068-2-27、抗振动 IEC 60068-2-6），保障工业环境下的可靠性；
防爆 / 特殊认证：无 IECEx 等危险环境认证（不适用于化工、油气等防爆区域）；
区域合规：提供供应商符合性声明（Supplier Declaration of Conformity），满足不同地区的市场准入要求。
2. 参考资料
用户可通过 Allen-Bradley 官方渠道获取以下文档，支持安装与运维：
安装指南（Installation Guide）：详细说明设备开孔、接线、固定步骤；
用户手册（User Manual）：涵盖界面组态、功能配置、故障排查等操作；
制造商数据手册与产品选型目录：提供完整技术参数与同系列产品对比，辅助选型。
