Siemens 6AV6642-0DA01-1AX1 SIMATIC OP177B 工业人机界面
时间: 2025-09-16浏览次数：
Siemens 6AV6642-0DA01-1AX1 SIMATIC OP177B 工业人机界面
Siemens 6AV6642-0DA01-1AX1 SIMATIC OP177B 工业人机界面（HMI）
产品定位与核心标识
6AV6642-0DA01-1AX1 是西门子（Siemens）SIMATIC 系列下的 OP177B 工业人机界面（HMI），专为工业自动化场景设计，核心功能是实现操作人员与控制器（如 PLC）的可视化交互，支持参数设置、过程监控、报警记录等操作，适配离散制造、过程控制等多领域设备（如机床、生产线、控制柜）。

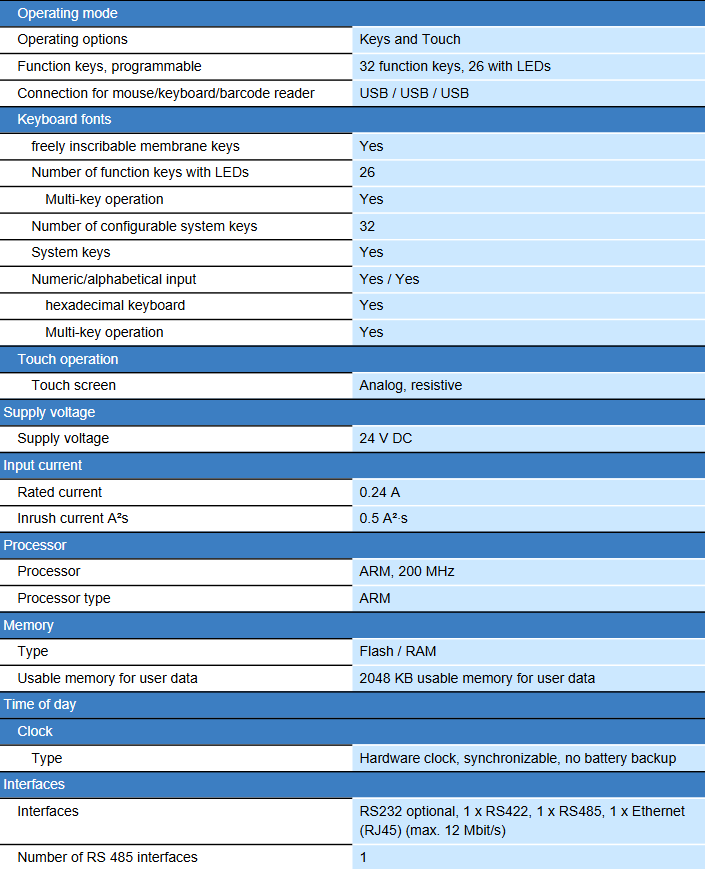

核心硬件规格
1. 显示与操作单元
类别 具体参数
显示屏 5.7 英寸 STN 彩色屏，分辨率 320×240 像素，支持 256 色显示；屏幕尺寸 120mm×90mm
背光寿命 25℃环境下平均无故障时间（MTBF）约 50,000 小时，满足长期工业运行需求
操作方式 双重操作：薄膜键盘 + 模拟电阻式触摸屏，兼顾精准输入与快速操作
按键配置 32 个可编程功能键（含 26 个带 LED 状态指示灯的按键），支持数字 / 字母 / 十六进制输入，支持多键同时操作
扩展输入 1 个 USB 接口，可连接鼠标、键盘或条形码阅读器，提升数据输入灵活性
2. 处理器与存储
处理器：ARM 架构，主频 200 MHz，保障界面响应与数据处理速度；
存储类型：Flash 闪存 + RAM 内存，用户数据可用存储空间为 2048 KB；
时钟模块：硬件时钟，支持同步功能，但无电池备份（断电后需重新校准时间）；
扩展存储：支持多媒体卡（MMC）/SD 卡扩展（需 E 版本 016 及以上，并搭配 WinCC flexible 2008 SP1 软件）。
3. 电源与功耗
供电电压：24 V DC（工业标准直流供电，适配控制柜电源）；
额定电流：0.24 A；
冲击电流：0.5 A²・s（避免上电时对电源系统的冲击）。
4. 防护等级与安装
防护性能：正面防护等级 IP65、NEMA 4x/12（安装后可防尘、防溅水，适合车间等潮湿 / 多尘环境）；背面防护等级 IP20（需安装在控制柜内部，避免直接暴露）；
安装方式：垂直安装，最大允许倾斜角度 ±35°（无外部通风条件下）；
物理尺寸：正面尺寸 243 mm×212 mm，重量约 1 kg，适配标准控制柜开孔安装。
通信接口与协议
1. 接口配置
接口类型 数量与规格
工业以太网 1 个 RJ45 接口，最大传输速率 12 Mbit/s，支持工业级网络通信，带状态指示灯
RS485/RS422 1 个 RS485 接口 + 1 个 RS422 接口，支持串行通信，适配传统工业设备（如变频器、仪表）
RS232 可选配，按需扩展串行通信能力
USB 1 个 USB 接口，用于外设连接或数据传输
打印机接口 支持打印机连接，可打印报警记录、交接班报告等文档
2. 支持协议与控制器兼容性
核心协议：MPI（多点接口）、PROFIBUS-DP（工业现场总线）、PROFINET（工业以太网）、Sm@rtServer 协议；
兼容控制器：
西门子系列：S5、S7-200、S7-300/400、Win AC、SINUMERIK（数控系统）、SIMOTION（运动控制器）；
第三方品牌：Allen Bradley（DF1 协议）、Mitsubishi（FX 系列）、Telemecanique（ADJUST/Uni-Telway 协议）、Modicon（Modbus 协议）等，适配多厂商自动化系统；
通信功能：支持配置文件上传 / 下载（通过 MPI/PROFIBUS DP、串行、USB、以太网或外部存储介质），支持自动传输识别。
软件配置与功能
1. 配置软件要求
需使用西门子专用 HMI 组态软件，支持版本如下：
基础配置：WinCC flexible Compact 2005 及以上版本（需单独订购）、WinCC flexible Standard/Advanced；
TIA Portal 兼容：支持 WinCC Comfort/Advanced/Professional（TIA Portal 环境），不支持 STEP 7 Basic/Professional 或 WinCC Basic；
核心工具：通过 WinCC flexible 软件实现界面设计、变量关联、报警配置等功能，支持项目模板与库文件复用。
2. 核心功能与性能
（1）监控与显示
画面配置：最多支持 500 个可配置画面，支持永久窗口 / 默认窗口，启动画面可自定义，支持通过 PLC 控制画面切换，画面中可显示画面编号；
对象元素：每个项目最多支持 500 个对象，每个画面支持 5 个动态对象（如趋势图、柱状图、滑块、模拟量显示、隐藏按钮），支持 2500 个文本元素、30 个日期 / 时间字段、500 个图标（含 50 个全屏图标）；
变量管理：单设备支持 1000 个变量，每个画面支持 50 个变量，支持初始值与限值设置，支持变量多路复用，但不支持结构体变量；
过程值显示：支持数值、文本、图形化（如柱状图、趋势图）展示过程值，每个趋势图最多支持 5 个数据条，支持限值线显示。

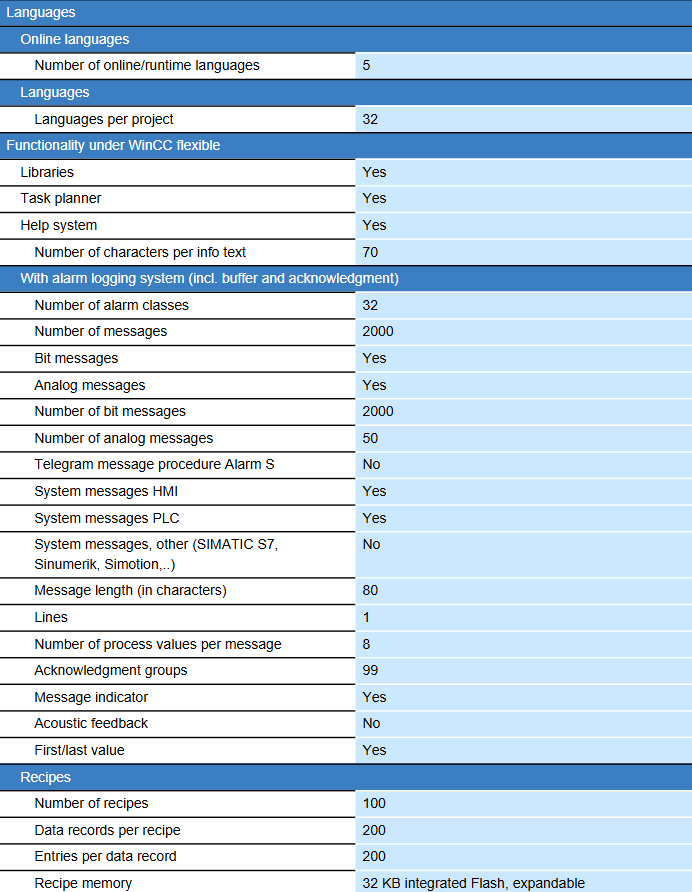

（2）报警与日志
报警管理：支持 2000 条位消息（Bit Messages）+ 50 条模拟量消息（Analog Messages），最多 32 个报警类别，支持 99 个确认组；
日志功能：带报警缓冲区与确认机制，支持报警日志打印（含彩色打印、硬拷贝），支持 shift 报告（交接班报告）生成；
消息配置：每条消息最大长度 80 字符，支持 8 个过程值关联显示，支持系统消息（HMI 自身状态）与 PLC 消息（控制器故障 / 状态）。
（3）配方管理
配方容量：最多支持 100 个配方，每个配方含 200 个数据记录，每个数据记录含 200 个条目；
存储扩展：基础配方存储 32 KB（集成 Flash），可通过 MMC/SD 卡扩展存储容量，适合多产品生产场景（如不同规格产品的工艺参数快速切换）。
（4）安全与权限
用户管理：支持 50 个用户组，32 个用户权限等级，可按角色分配操作权限（如操作员仅可监控，管理员可修改参数）；
密码功能：支持密码导入 / 导出，记录最多 1000 次密码错误尝试，提升系统安全性。

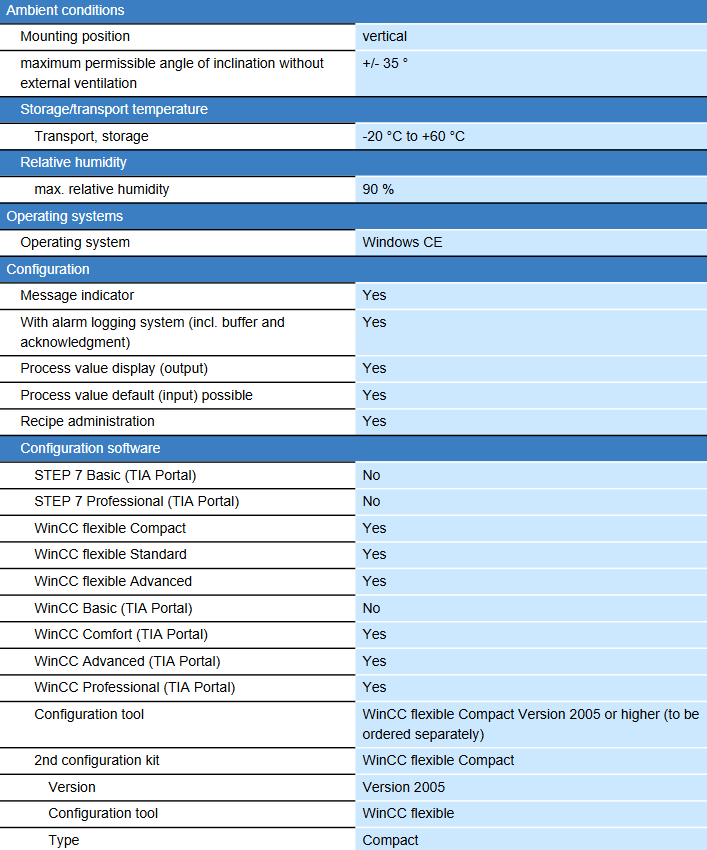

环境适应性与认证
1. 环境参数
工作温度：未明确标注，参考存储 / 运输温度（-20℃~+60℃），适配大多数工业车间环境（需避免极端高温 / 低温）；
相对湿度：最大 90%（非冷凝，避免潮湿导致的电路故障）；
运输 / 存储温度：-20℃~+60℃，满足物流运输与仓库存储需求。
2. 合规认证
该产品通过多项国际工业认证，适配全球多区域应用：
安全认证：CE、UL、CSA、cULus；
危险环境认证：FM Class I Div. 2、EX Zone 2/22（可用于化工、油气等危险区域的非防爆区域）；
船级认证：GL、ABS、BV、DNV、LRS（部分型号支持，可用于船舶自动化系统）；
电磁兼容：符合工业 EMC 标准，抗干扰能力强，适合复杂电磁环境（如电机密集的车间）。
