Moxa EDS-508A 系列网管型以太网交换机
时间: 2025-09-16浏览次数：
Moxa EDS-508A 系列网管型以太网交换机
Moxa EDS-508A 系列网管型以太网交换机
初始化配置：三种管理接口操作
EDS-508A 支持串口控制台、Telnet 控制台、网页浏览器三种初始配置方式，需注意默认 IP 地址为192.168.127.253，子网掩码255.255.255.0，且 PC 需与交换机处于同一逻辑子网才能通过网络接口访问。
1. 串口控制台配置（无 IP 时首选）
硬件连接：用 RJ45 转 DB9 线缆连接交换机 console 口与 PC 的 COM 口；
参数设置：波特率115200、无校验（None）、数据位8、停止位1，终端类型VT100（推荐使用 Moxa PComm Terminal Emulator 软件）；
登录流程：选择终端类型1（ansi/vt100），登录账户为admin（读写权限）或user（只读权限），默认无密码，可按需设置（最大 16 字符）。
2. Telnet 控制台配置
前提条件：PC 与交换机同子网，物理连接使用直连或交叉网线均可；
操作步骤：通过 Windows “运行” 输入telnet 192.168.127.253，后续终端类型选择、登录流程与串口控制台一致；
注意事项：需在终端偏好设置中勾选 “VT100 Arrows”，确保光标正常导航。
3. 网页浏览器配置（最易用）
访问方式：在浏览器地址栏输入交换机 IP（如192.168.127.253），输入admin/user账户登录；
界面特点：左侧导航栏分类展示所有配置项，支持可视化操作，适合非专业技术人员快速上手；
安全建议：若无需远程管理，可通过串口控制台禁用 Telnet 和网页访问，降低安全风险。
核心功能配置详解
1. 基础设置：系统与网络参数
（1）系统标识与安全
系统信息：可配置交换机名称（如 “Factory Line 1 Switch”）、位置、维护人联系方式，信息会显示在网页控制台顶部及告警邮件中；
密码管理：admin账户拥有全权限，user账户仅只读权限，支持修改密码（需重复输入确认，可清空密码恢复默认）；

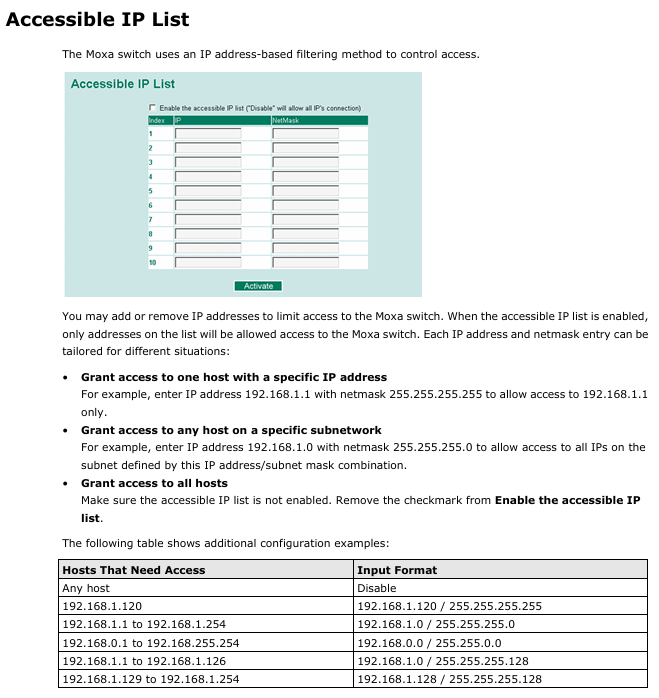

IP 访问控制：通过 “Accessible IP List” 限制仅指定 IP 或子网可访问交换机（如仅允许192.168.1.0/255.255.255.0网段），未启用时允许所有 IP 访问。
（2）端口与网络参数

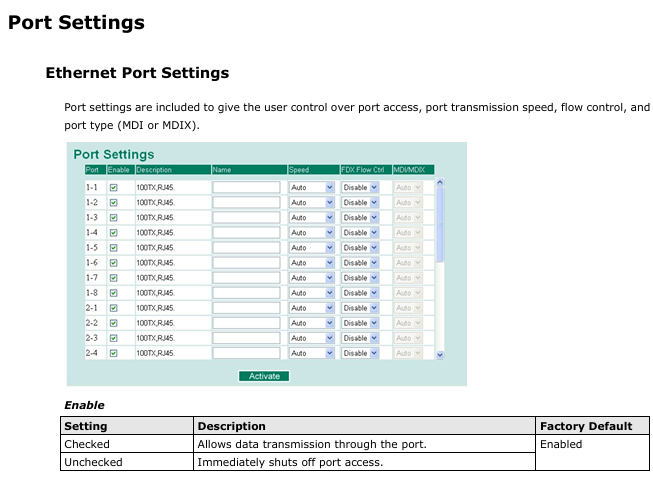

端口设置：配置端口启用 / 禁用、传输速率（自动协商或固定 10M/100M 全 / 半双工）、流控制（FDX Flow Ctrl）、MDI/MDIX 模式（默认自动检测）；

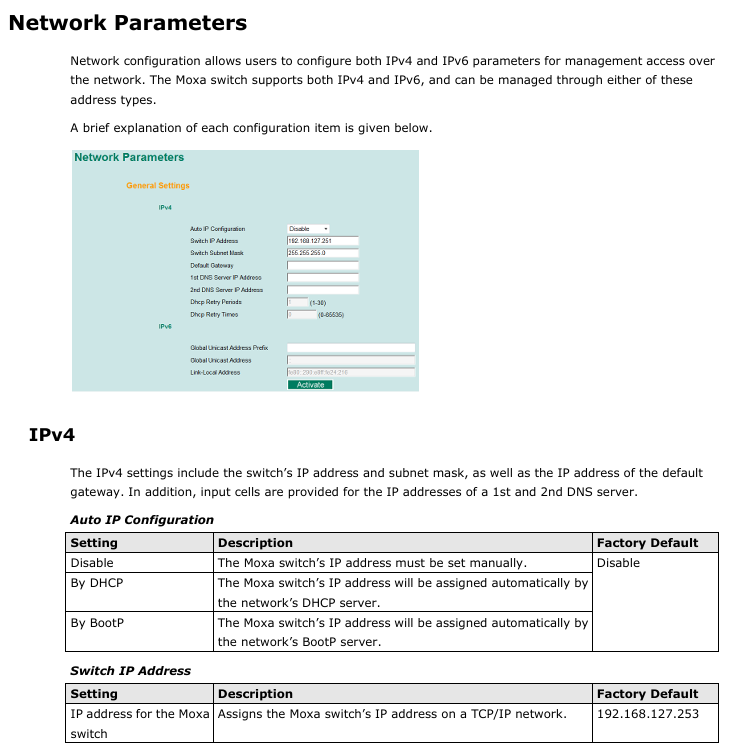

网络配置：
IPv4：支持手动设置 IP、子网掩码、网关，或通过 DHCP/BootP 自动获取；
IPv6：支持链路本地地址（自动生成）和全局单播地址（需配置前缀）；
DNS：可设置主备 DNS 服务器，支持通过域名访问交换机（需先配置 DNS）。
（3）时间管理

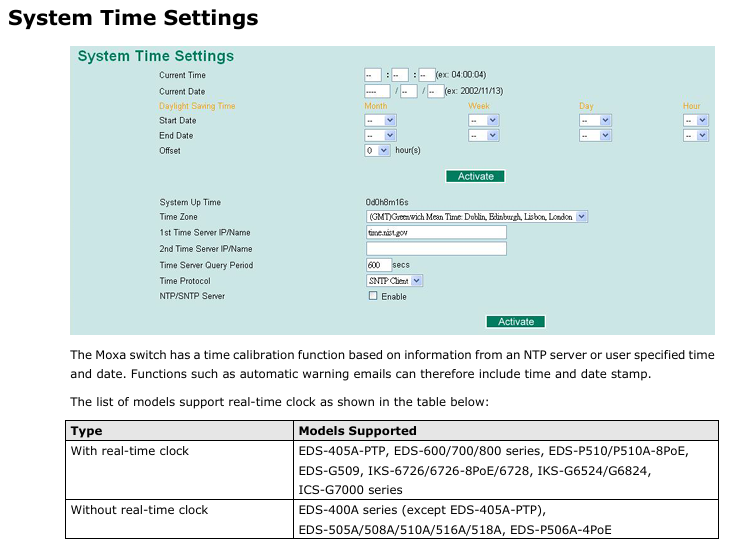

时间同步：支持 NTP/SNTP 客户端，可配置主备时间服务器（如time.nist.gov），查询周期默认 600 秒；
时区与夏令时：默认 GMT 时区，可手动设置夏令时开始 / 结束日期及时间偏移；
注意事项：无实时时钟的型号（如 EDS-508A）重启后需重新同步时间，建议配置 NTP 服务器自动校准。
2. 网络可靠性：冗余与流量控制
（1）Turbo Ring 冗余（工业场景核心）
启用方式：通过顶部 DIP 开关（4 号开关）或软件配置，默认支持 Turbo Ring v2 协议，恢复时间＜20ms@250 台交换机；
注意事项：若需在最后 4 个端口启用 VLAN 或端口聚合，不可通过 DIP 开关激活 Turbo Ring，需通过软件配置。
（2）端口聚合（Port Trunking）
功能作用：将多端口绑定为一个聚合组（最多 4 个组，每组最多 8 个端口），提升带宽（如 8 个 100BaseTX 全双工端口聚合后带宽达 1.6Gbps）并实现冗余；
模式选择：支持静态聚合（Moxa 私有协议）和 LACP（IEEE 802.3ad 标准），配置后端口的 VLAN、组播过滤等设置会重置为默认；
适用型号：EDS-508A 支持 2 个聚合组，不同型号聚合组数量不同（如 EDS-518A 支持 3 个，EDS-728 支持 4 个）。
（3）流量优先级（QoS）
核心机制：基于 IEEE 802.1p（Layer 2）和 TOS/DiffServ（Layer 3）标记，将流量分为 4 个优先级队列（高 / 中 / 正常 / 低）；
队列调度：支持 “Weight Fair（8:4:2:1 权重）” 和 “Strict（严格优先）” 两种模式，默认 Weight Fair，避免低优先级流量饿死；
工业适配：支持 IEC 61850 QoS，可将 GOOSE/SMV/PTP 等电力自动化协议报文设为高优先级，确保实时性。
3. 网络隔离：VLAN 配置
（1）VLAN 模式与类型
支持类型：
IEEE 802.1Q VLAN：基于标签的逻辑隔离，支持 Access（单 VLAN 无标签）、Trunk（多 VLAN 带标签）、Hybrid（可移除出口标签）三种端口类型；
端口型 VLAN：基于物理端口划分 VLAN，配置简单但灵活性低，启用后 IGMP Snooping 会自动禁用；
Unaware VLAN：不检查 VLAN 标签，仅透传所有带标签报文，适合串联在其他 VLAN 网络中。
（2）典型应用示例
场景：交换机 A 连接设备 A（VLAN5）、设备 B/C（VLAN2）、设备 D（VLAN3）、设备 E（VLAN4），通过 Trunk 端口 3 与交换机 B 互联；
配置：
设备 A 端口设为 Access，PVID=5；
设备 B/C 端口设为 Trunk，PVID=2，固定 VLAN（Tagged）=3/4；
交换机互联端口设为 Trunk，启用 GVRP 协议自动同步 VLAN 信息；
交换机 B 对应端口设为 Access，PVID 分别匹配 VLAN2/3/4/5，确保跨交换机 VLAN 通信正常。
4. 组播过滤：减少网络风暴
核心协议：
IGMP Snooping（IP 层）：支持 v1/v2/v3，通过监听 IGMP 报告 / 查询报文，仅将组播流量转发到已加入组的端口，避免泛洪；
GMRP（MAC 层）：动态注册组播地址，适合不支持 IGMP 的设备；
静态组播 MAC：手动添加组播地址与端口绑定，适配仅支持组播但无 IGMP/GMRP 的设备。
配置要点：全局启用 IGMP Snooping 后，需按 VLAN 单独启用；支持 “Enhanced Mode”，仅转发组播到成员端口，减少冗余流量。
5. 带宽管理与安全防护
（1）带宽控制
广播风暴防护：支持限制端口广播 / 组播 / 未知单播流量速率（如 8M），超出时可临时禁用端口（默认禁用 30 秒）；
出入口限速：按端口配置入口 / 出口速率（如限制为总带宽的 10%），避免单设备占用过多带宽。
（2）安全防护
用户认证：支持 TACACS + 和 RADIUS 集中认证，替代本地账户，适合大规模组网；
端口访问控制：
静态端口锁定（Static Port Lock）：绑定特定 MAC 地址到端口，仅允许该 MAC 通信；
IEEE 802.1X：基于客户端 - 认证服务器（如 RADIUS）- 认证器（交换机）架构，未认证设备无法接入；
ACL 访问控制列表（仅三层交换机支持）：按 IP/MAC 地址、协议（TCP/UDP）、端口号过滤报文（如拒绝192.168.2.0/24网段访问10.0.0.1）。
6. 告警与诊断：故障快速定位
（1）自动告警（Auto Warning）
邮件告警：配置 SMTP 服务器（如企业邮箱）、收件人地址（最多 4 个），触发事件包括交换机冷启动、端口链路通断、流量过载、配置变更等；
继电器告警：支持 2 路继电器输出，可关联电源故障、Turbo Ring 断裂等关键事件，触发外部声光告警；
测试验证：配置后可发送测试邮件，确认告警通道正常。
（2）诊断工具
端口镜像（Mirror Port）：将指定端口（被监控端口）的入 / 出 / 双向流量复制到镜像端口，连接抓包工具（如 Wireshark）分析网络问题；
Ping 测试：从交换机发起 Ping 请求（非 PC 发起），检测交换机到目标 IP 的连通性；
LLDP 协议：自动获取邻居设备信息（如邻居 IP、端口、型号），支持 MXview 软件自动生成网络拓扑。
（3）监控与日志
实时监控：
交换机级：查看所有端口总流量、单播 / 组播 / 广播包速率；
端口级：查看单个端口的收发速率、错误包数量；
SFP 监控：查看光模块温度、电压、收发光功率（误差 ±3dBm）；
日志管理：记录冷启动、配置变更、认证失败、端口通断等事件，支持导出日志文件，或发送到 Syslog 服务器（最多配置 3 个）。
EDS Configurator：批量管理工具
EDS Configurator 是 Windows 平台专用 GUI 工具（可从 Moxa 官网免费下载），支持多台交换机批量操作，核心功能包括：
设备搜索：
广播搜索：发现同 LAN 内所有交换机（无需知道 IP）；
IP 搜索：指定 IP 定位单个交换机（支持跨 WAN / 互联网）；
批量配置：
固件升级：选择多个交换机统一更新固件（需提前下载.rom文件）；
IP 修改：批量修改交换机 IP、子网掩码、网关，支持 DHCP 启用 / 禁用；
配置导入导出：将一台交换机的配置导出为文本文件，导入到其他同型号设备，实现快速部署；
设备解锁：针对密码保护的交换机，输入admin密码后解锁，后续操作无需重复输入。
SNMP 与 MIB：远程监控集成
SNMP 版本：支持 v1/v2c（社区字符串认证，默认public只读、private读写）和 v3（支持 MD5/SHA 认证与数据加密，安全性最高）；
Trap 设置：配置主备 Trap 服务器，触发事件（如链路通断、认证失败）时自动发送 Trap 信息；
MIB 支持：
标准 MIB：包括 MIB-II（系统、接口、IP、TCP/UDP 等）、dot1dBridge（生成树）、qBridgeMIB（VLAN）；
私有 MIB：提供Moxa-EDS-508A-MIB.my文件，支持监控 Turbo Ring 状态、PoE 功率等设备特有参数。
注意事项与适用场景
型号兼容性：部分功能仅特定型号支持（如 PoE 仅 PoE 型号，ACL 仅三层交换机），配置前需确认设备型号；
工业环境适配：支持宽温（-40~75℃，带 “-T” 型号）、抗电磁干扰（ESD 接触 6kV / 空气 8kV），适合工业现场恶劣环境；
恢复出厂设置：通过串口 / Telnet / 网页控制台均可执行，恢复后需使用默认 IP（192.168.127.253）重新连接；
总结
Moxa EDS-508A 系列交换机通过丰富的工业级功能（Turbo Ring 冗余、QoS、802.1X）、多接口管理方式、批量配置工具，满足工业场景对网络稳定性、安全性、可维护性的需求。手册详细覆盖从初始化到高级配置的全流程，适合网络管理员、工业自动化工程师参考，帮助快速部署和运维工业以太网。
