Moxa EDS-408A 系列工业以太网交换机
时间: 2025-09-16浏览次数：
Moxa EDS-408A 系列工业以太网交换机
Moxa EDS-408A 系列工业以太网交换机
产品定位与核心价值
EDS-408A 系列是专为工业场景设计的 8 端口入门级网管型以太网交换机，以高可靠性、丰富的工业协议支持和灵活的管理方式为核心优势，可满足工业环境中网络冗余、设备互联与监控需求，适配智能制造、交通、 maritime（海事）、铁路等多领域应用。
核心功能与优势
1. 网络冗余与稳定性
快速故障恢复：支持 Turbo Ring（涡轮环）和 Turbo Chain（涡轮链），在 250 台交换机组网下恢复时间＜20ms；同时兼容 RSTP/STP 标准冗余协议，避免网络环路并保障断连后快速自愈。
流量与带宽管控：通过 QoS（IEEE 802.1p、TOS/DiffServ）提升数据传输确定性，优先保障关键工业数据；支持带宽管理，防止突发流量导致的网络不稳定；具备端口镜像功能，便于在线调试与故障排查。
2. 网络划分与安全
VLAN 支持：覆盖端口型 VLAN、IEEE 802.1Q 标签型 VLAN 及 GVRP 协议，简化网络规划，实现不同设备组的逻辑隔离，提升数据安全性。
安全管理：支持 SNMPv1/v2c/v3（不同安全等级的网络管理）、DHCP Option 82（按策略分配 IP），同时通过 RMON（远程监控）实现主动、高效的网络状态监控，可通过邮件或继电器发送告警信息。
3. 工业协议与兼容性
默认使能协议：PROFINET 或 EtherNet/IP（依型号区分，PN 型号支持 PROFINET，EIP 型号支持 EtherNet/IP），同时兼容 Modbus TCP 协议，满足主流工业设备（如 PLC、传感器）的互联需求。
配套文件支持：提供 EtherNet/IP 的 EDS 文件、自定义 AOI 指令及 FactoryTalk® View 面板；PROFINET 的 GSDML 文件及 SIMATIC STEP 7 设备图标，降低与工业控制系统的集成难度。
4. 灵活的管理方式
支持网页浏览器、CLI（命令行）、Telnet / 串口控制台、Windows 工具、ABC-01 配置备份工具等多种本地 / 远程管理方式；
兼容 MXstudio 可视化工业网络管理平台，可直观监控、配置多台交换机，简化大规模组网的管理复杂度。
硬件规格
1. 以太网接口（按型号分类）
不同型号的端口配置差异主要体现在 10/100BaseT (X)（RJ45）与 100BaseFX（光纤）的数量及光纤类型上，核心分类如下：
接口类型 型号示例 端口数量 / 规格
10/100BaseT(X)（RJ45） EDS-408A/EIP/PN 系列 8 个（支持自动协商速率、全 / 半双工、自动 MDI/MDI-X）
EDS-408A-MM/SS 系列（MM = 多模，SS = 单模） 6 个
EDS-408A-3M/3S/1M2S/2M1S 系列 5 个
100BaseFX（多模 SC） EDS-408A-MM-SC/2M1S-SC 2 个（多模光纤，典型传输距离 4km，波长 1300nm）
EDS-408A-3M-SC 3 个
100BaseFX（多模 ST） EDS-408A-MM-ST 2 个
EDS-408A-3M-ST 3 个
100BaseFX（单模 SC） EDS-408A-SS-SC/1M2S-SC 2 个（单模光纤，典型传输距离 40km，波长 1310nm）
EDS-408A-3S-SC/3S-SC-48 3 个
注：单模光纤连接时建议使用衰减器，避免过高光功率损坏设备；传输距离需满足 “链路预算（dB）＞色散损耗（dB）+ 总链路损耗（dB）”。

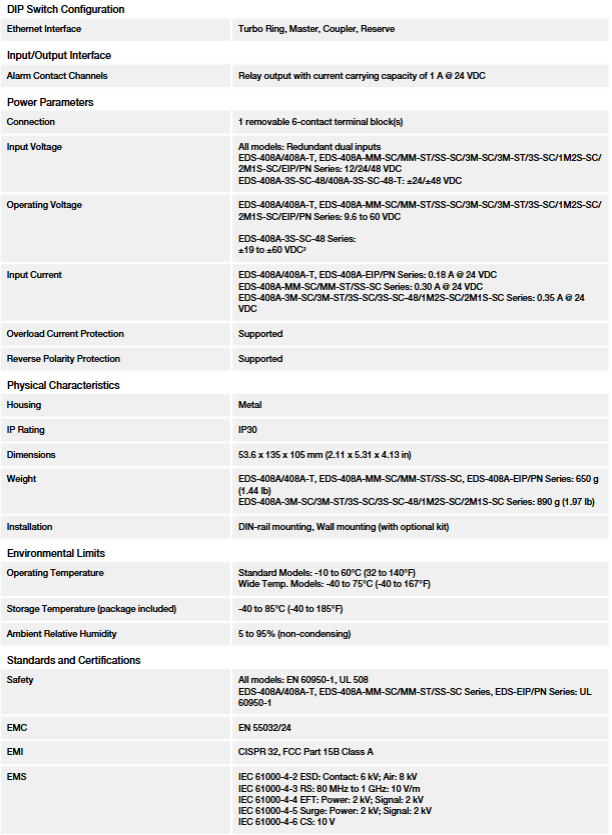

2. 电源与防护
供电模式：全系支持冗余双输入，适配不同电压需求：
常规型号（如 EDS-408A/EIP/PN）：12/24/48 VDC（工作电压范围 9.6-60 VDC）；
特殊型号（如 EDS-408A-3S-SC-48）：±24/±48 VDC（工作电压范围 ±19-±60 VDC，不可混合极性）。
防护功能：支持过流保护、反极性保护；外壳为金属材质，IP30 防护等级，防尘且适应工业环境。
3. 物理与环境特性
尺寸与安装：53.6×135×105mm（2.11×5.31×4.13 英寸），支持 DIN 导轨安装、壁挂安装（需选装壁挂套件）；
温度适应性：
标准型号：-10~60°C（32~140°F）；
宽温型号（型号带 “-T”）：-40~75°C（-40~167°F）；
其他环境参数：存储温度 - 40~85°C（-40~185°F），相对湿度 5%-95%（无冷凝）；
抗干扰与可靠性：
抗 EMI（电磁干扰）：符合 CISPR 32、FCC Part 15B Class A；
抗 EMS（电磁敏感度）：ESD 接触 6kV / 空气 8kV、EFT 电源 2kV / 信号 2kV 等；
MTBF（平均无故障时间）：常规型号最高 1,339,439 小时，部分型号最低 989,940 小时，符合 Telcordia（Bellcore）、GB 标准。
型号分类与选型关键
全系共 22 个细分型号，核心选型维度包括端口配置、工作温度、工业协议，部分主流型号如下表：
型号类型 代表型号 核心差异点
全 RJ45 端口 EDS-408A（标准温） 8 个 RJ45，无光纤端口，适用于短距离有线互联
EDS-408A-T（宽温） 同上，适配低温 / 高温工业环境
带多模光纤 EDS-408A-MM-SC 6 个 RJ45+2 个多模 SC 光纤，传输距离 4km，适合中短距离光纤组网
带单模光纤 EDS-408A-SS-SC 6 个 RJ45+2 个单模 SC 光纤，传输距离 40km，适合长距离（如厂区跨区域）互联
工业协议定制 EDS-408A-EIP 8 个 RJ45，默认使能 EtherNet/IP 协议
EDS-408A-PN 8 个 RJ45，默认使能 PROFINET 协议
混合光纤类型 EDS-408A-1M2S-SC 5 个 RJ45+1 个多模 SC+2 个单模 SC，兼顾中短 / 长距离光纤需求
选型提示：型号末尾带 “-T” 为宽温版，带 “-48” 为双极性电压版，需根据实际环境温度、供电类型、传输距离需求选择。

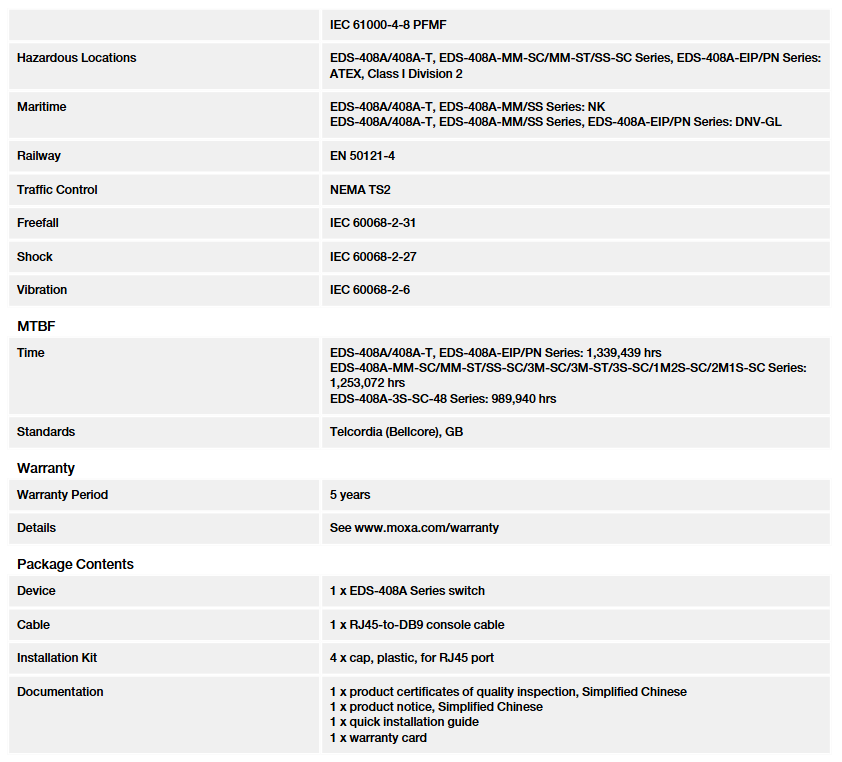

认证与合规性
安全认证：EN 60950-1、UL 508、UL 60950-1；
特殊场景认证：
危险环境：ATEX Class I Division 2（部分型号）；
海事：NK、DNV-GL（部分型号）；
铁路：EN 50121-4；
交通控制：NEMA TS2；
环境测试：符合 IEC 60068 系列（自由跌落、冲击、振动）。
