Moxa EDS-308 系列工业以太网交换机
时间: 2025-09-15浏览次数：
Moxa EDS-308 系列工业以太网交换机
Moxa EDS-308 系列工业以太网交换机
产品核心定位与应用场景
EDS-308 系列是摩莎（Moxa）推出的8 端口非网管型工业以太网交换机，核心定位为工业场景下的低成本、高可靠性网络连接解决方案。其设计聚焦工业环境的严苛需求，具备宽温适应、故障报警、抗干扰等特性，可实现工业设备（如 PLC、传感器、变频器、摄像头）的以太网数据传输，典型应用场景包括：
工业自动化：制造业生产线、智能工厂的设备间数据交互；
能源与基础设施：电力变电站、石油化工园区的设备联网（兼容 Class 1 Div. 2/ATEX Zone 2 危险区域）；
交通与物流：轨道交通信号系统、港口码头设备的网络连接；
恶劣环境场景：高低温（-40~75℃）、高电磁干扰、振动频繁的工业现场。
产品型号分类与核心差异
EDS-308 系列按 “端口类型” 与 “工作温度范围” 分为多个子型号，满足不同传输介质（铜缆 / 光纤）与环境需求，核心分类如下：
型号类别 关键配置 工作温度 适用场景
纯铜缆型（EDS-308/308-T） 8 个 10/100BaseT (X) RJ45 端口 EDS-308：-10~60℃；EDS-308-T：-40~75℃ 短距离（100 米内）设备连接，如车间内传感器与 PLC 的联网
单多模光纤型（EDS-308-M-SC/MM-SC/MM-ST 系列） - M-SC：7 个 RJ45+1 个多模 SC 光纤端口
- MM-SC：6 个 RJ45+2 个多模 SC 光纤端口
- MM-ST：6 个 RJ45+2 个多模 ST 光纤端口 标准版：-10~60℃；-T 后缀版：-40~75℃ 中短距离（4~5 公里）光纤传输，如跨车间、厂区内的设备联网（多模光纤支持 50/125μm 线缆）
单模光纤型（EDS-308-S-SC/SS-SC 系列） - S-SC：7 个 RJ45+1 个单模 SC 光纤端口
- SS-SC：6 个 RJ45+2 个单模 SC 光纤端口 标准版：-10~60℃；-T 后缀版：-40~75℃ 长距离（40 公里）光纤传输，如跨厂区、远距离变电站的设备联网（单模光纤支持 G.652 标准）
超远单模光纤型（EDS-308-S-SC-80/SS-SC-80） - S-SC-80：7 个 RJ45+1 个单模 SC 光纤端口（80 公里）
- SS-SC-80：6 个 RJ45+2 个单模 SC 光纤端口（80 公里） -10~60℃ 超远距离（80 公里）传输，如油田、风电场等大范围场景的联网（采用 1550nm 波长，低色散）
核心技术规格与性能优势
（一）硬件与端口特性

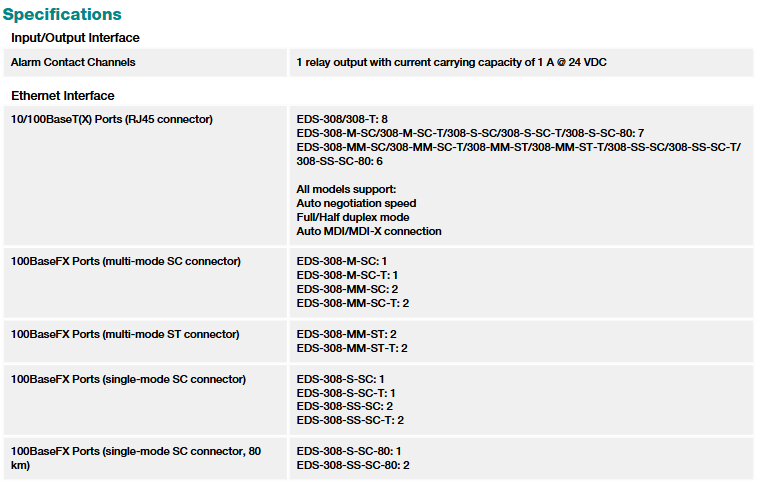

类别 具体参数 技术优势
端口配置 10/100BaseT (X) RJ45 端口：6~8 个（依型号）；100BaseFX 光纤端口：1~2 个（依型号） 支持自动协商（速率 / 双工模式）、自动 MDI/MDI-X（无需交叉线），兼容不同速率设备（10Mbps/100Mbps）
光纤传输参数 - 多模（MM）：波长 1300nm，传输距离 4~5 公里，支持 OM1/50/125μm 线缆
- 单模（SM）：波长 1310nm（40 公里）/1550nm（80 公里），支持 G.652 线缆 覆盖中长距离传输需求，光纤端口具备防尘帽，减少灰尘影响
交换性能 - MAC 地址表：2048 条
- 包缓冲区：768KB
- 转发方式：存储转发（Store and Forward） 避免残帧转发，减少网络拥塞，支持多设备同时联网（2048 个设备地址记录）
电源特性 - 输入电压：9.6~60V DC（冗余双输入）
- 电流：0.07~0.15A@24V DC（依型号）
- 保护：反极性保护、过流保护 宽电压输入适配工业现场不稳定供电，双冗余输入 + 故障保护提升供电可靠性
（二）工业级可靠性设计
环境适应性
温度：标准版 - 10~60℃，宽温版（-T 后缀）-40~75℃，满足高低温工业场景（如北方冬季户外、南方夏季车间）；
湿度：5%~95%（无冷凝），适配潮湿环境（如食品加工、水处理车间）；
防护等级：IP30（金属外壳），防尘且防手指接触，适合控制柜内安装；
抗干扰：
静电放电（ESD）：接触 6kV、空气 8kV（IEC 61000-4-2）；
射频干扰（RS）：80MHz~1GHz，20V/m（IEC 61000-4-3）；
浪涌（Surge）：电源端 2kV、信号端 2kV（IEC 61000-4-5）。
故障报警与保护
继电器报警：1 路继电器输出（1A@24VDC），可触发 “电源故障”“端口断开” 报警，及时通知运维人员；
广播风暴保护：抑制网络广播风暴，避免单一设备故障导致整个网络瘫痪；
100% 老化测试：出厂前全流程老化测试，确保工业场景长期稳定运行。
危险区域兼容
认证：ATEX Zone 2、Class 1 Div. 2，可用于石油化工、燃气处理等易燃易爆环境，降低安全风险。
安装与配件
（一）安装方式
DIN 导轨安装：标配 DIN 导轨卡扣，适配 35mm 标准导轨，便于控制柜内密集安装；
壁挂安装：需搭配可选壁挂套件（WK-46），含 2 块安装板与 8 颗螺丝，适合无导轨场景；

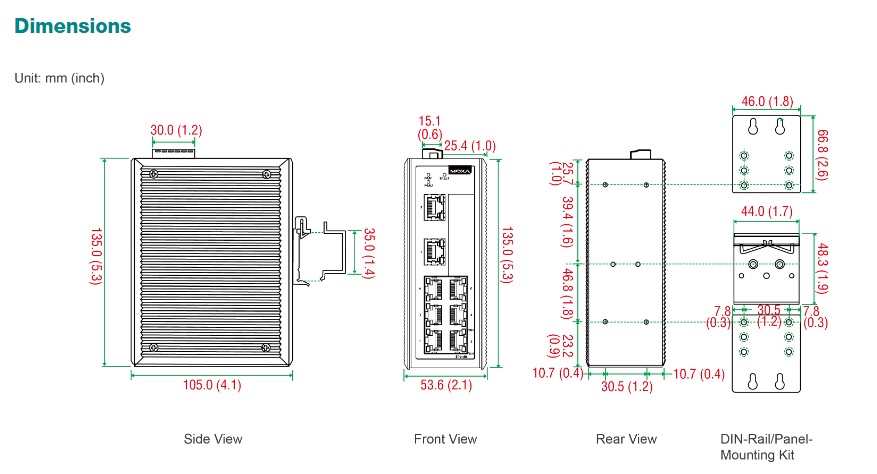

尺寸与重量：53.6×135×105mm（宽 × 长 × 高），重量 790g，体积小巧，节省安装空间。

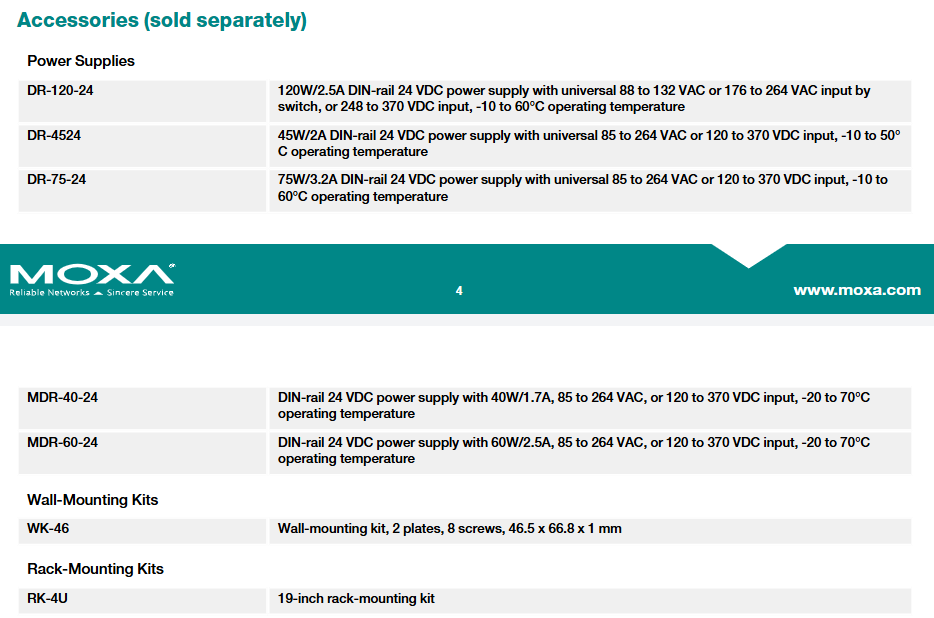

（二）推荐配件
配件类型 型号 规格 用途
电源适配器 DR-120-24 120W/2.5A，输入 88~132VAC/176~264VAC/248~370VDC 为交换机提供稳定 24VDC 电源，适配宽范围输入电压
DR-75-24 75W/3.2A，输入 85~264VAC/120~370VDC 中功率电源，适合单台交换机供电
MDR-60-24 60W/2.5A，输入 85~264VAC/120~370VDC，-20~70℃ 宽温电源，适配恶劣温度环境
安装套件 WK-46 含 2 块安装板、8 颗螺丝（46.5×66.8×1mm） 交换机壁挂安装，适配无 DIN 导轨场景
合规认证与质保
（一）核心认证
安全认证：UL 508（工业控制设备）、UL 60950-1、CSA C22.2 No. 60950-1（信息技术设备安全）；
电磁兼容（EMC）：CISPR 32、FCC Part 15B Class A、EN 55032/24；
环境认证：ATEX Zone 2、Class 1 Div. 2（危险区域）、IEC 60068（环境试验）。
（二）质保与可靠性
质保期限：5 年超长质保，覆盖产品核心故障维修；
平均无故障时间（MTBF）：255,528 小时（依据 MIL-HDBK-217F 标准），约 29 年，长期运行可靠性高。
