ABB Symphony Plus S+ Control BRC410 控制器
时间: 2025-09-15浏览次数：
ABB Symphony Plus S+ Control BRC410 控制器
ABB Symphony Plus S+ Control BRC410 控制器
产品核心定位与品牌背景
BRC410 是 ABB 旗下 Symphony Plus 分布式控制系统（DCS） 中的核心控制器模块，定位为 “高性能控制 + 多设备集成” 一体化解决方案。它继承了 ABB 经典 Symphony 系列 DCS 的可靠性与兼容性，同时融合新一代硬件与通信技术，核心目标是为电力、水务等关键行业提供高精度过程控制、灵活设备集成与无缝系统升级能力，保障工业生产的连续性、高效性与可扩展性。
Symphony 系列 DCS 拥有超过 30 年应用历史，全球累计安装超 6000 套，其中 4000 + 套用于电力与水务领域，BRC410 作为该系列的新一代控制器，延续了 ABB“发展无淘汰（Desarrollo sin caer en desuso）” 的核心政策，确保与前代产品（如 BRC400、HPG800、Network 90、INFI 90）的硬件架构与软件功能兼容，保护用户现有资产投资。
核心功能与技术优势
（一）高性能过程控制能力
BRC410 以 “高精度、高响应、高灵活性” 为控制核心，满足连续、顺序、批量及先进控制需求，关键特性如下：
技术参数 具体规格 功能优势
硬件基础 32 位 Freescale Coldfire 处理器，主频 160 MHz 运算速度快，较前代控制器性能提升 10 倍，可快速处理复杂控制算法
控制算法库 内置 150 + 预定义功能块（如 PID、逻辑控制、批量控制块），支持 C 语言编程与批量控制 无需从零开发，可快速搭建复杂控制策略（如电力行业的汽轮机控制、水务行业的水处理流程控制）
控制规模 支持 30,000 个功能块，可实现 2000 个 I/O 点的闭环控制（循环周期＜250 ms） 适配中大型工业场景（如大型火电厂、城市污水处理厂）的多设备集中控制需求
可靠性设计 支持冗余配置（与 BRC400/HPG800 组成冗余对），固件可下载，2 MB NVRAM 用户配置内存 冗余设计降低单点故障风险，NVRAM 确保断电后配置数据不丢失，固件在线更新不中断运行
（二）全兼容的 I/O 控制能力

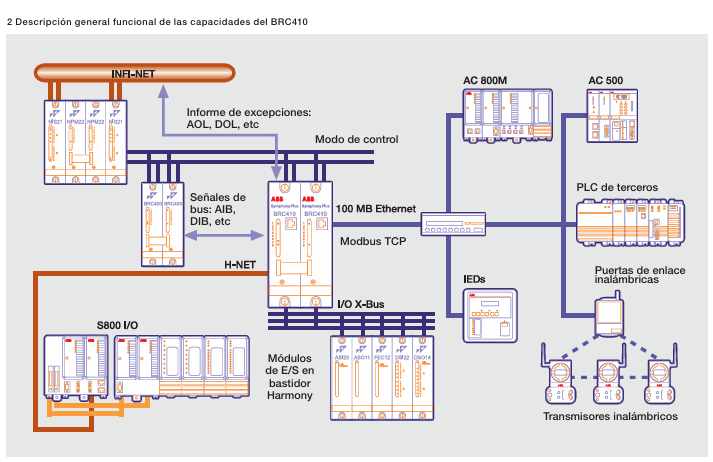

BRC410 实现了与 ABB 全系列 I/O 子系统的无缝对接，覆盖本地与远程 I/O 需求，同时提供行业专用控制模块，具体包括：
I/O 兼容性与扩展
本地 I/O：最多连接 64 个 Harmony 机架式 I/O 模块，支持数字量（DI/DO）、模拟量（AI/AO）、事件顺序（SOE）等信号类型，SOE 模块时间戳分辨率达毫秒级，满足故障溯源的高精度时间记录需求；
远程 I/O：通过 RIO22 模块扩展远程机架式 I/O，同时兼容 S800 I/O 系统（DIN 导轨模块化设计，体积紧凑，可就近安装于现场传感器旁），减少信号传输损耗与布线成本；
专用控制模块：针对电力行业汽轮机控制场景，提供定制化机架式模块，包括液压伺服模块（HSS）、汽轮机保护模块（TPS）、自动同步模块（TAS）、状态监测模块（CMM），实现 “控制 + 保护 + 监测” 一体化。
I/O 配置工具
通过 S+ Engineering Composer 软件统一配置所有 I/O 模块与通道，支持在线灵活调整配置，无需停机即可修改信号类型、量程等参数，适配生产流程的动态变化。

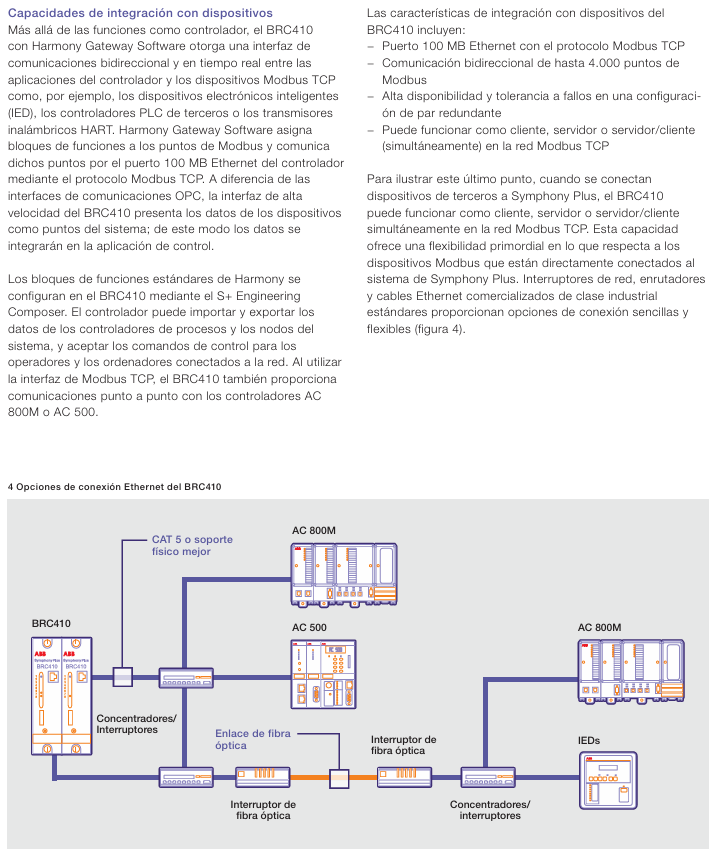

（三）多设备集成与通信能力
BRC410 突破传统控制器的 “单一控制” 局限，通过 Harmony Gateway Software（HGS） 实现多协议、多设备的实时双向集成，核心通信特性如下：
通信参数 具体规格 应用价值
核心接口 100 MB 以太网端口，支持 Modbus TCP 协议 替代传统 RS232/RS485 串口，实现高速数据传输，兼容工业标准以太网设备（如交换机、光纤路由器）
集成规模 最多支持 4000 个 Modbus 点双向通信，可同时作为 Modbus TCP 客户端、服务器或两者兼具 灵活对接第三方设备：
- 作为 “客户端”：采集智能电子设备（IED，如电表、传感器）数据；
- 作为 “服务器”：向第三方 PLC（如 AC 800M、AC 500）或 SCADA 系统推送控制数据；
- 双向模式：实现与无线 HART 变送器的实时数据交互与控制指令下发
冗余与可靠性 冗余对配置下支持通信链路容错，搭配工业级以太网设备（如光纤交换机）实现远距离（光纤链路）、高可靠通信 适用于跨厂区、强干扰场景（如电厂锅炉区域、水务泵站），保障通信不中断

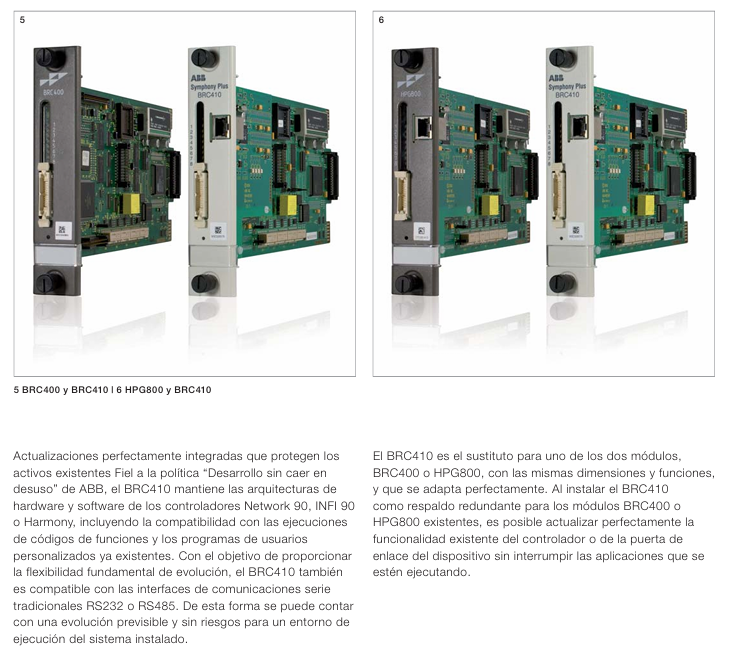

无缝系统升级与兼容性
BRC410 是 ABB “发展无淘汰” 政策的核心载体，其兼容性与升级能力设计充分保护用户现有投资，具体体现在：
硬件与功能兼容
与前代控制器（BRC400、HPG800）尺寸一致、功能互通，可直接替换其中一个模块作为冗余备份，无需修改机柜布局或接线；
兼容 Network 90、INFI 90 等老旧系统的用户自定义程序与功能块执行逻辑，无需重新编写代码即可迁移至 BRC410。
在线升级能力
当 BRC410 作为 BRC400 或 HPG800 的冗余备份模块时，可在不中断现有生产应用的前提下，逐步升级控制器功能（如从 “基础控制” 升级为 “Modbus TCP 集成”）或网关能力，实现 “零停机升级”；
支持传统 RS232/RS485 串口接口与新一代以太网接口并存，用户可根据需求分阶段过渡至高速以太网通信，避免一次性系统替换成本。
典型应用场景
BRC410 凭借 “高可靠性、强兼容性、多场景适配” 特性，核心应用于以下领域：
电力行业：火电厂、水电厂的机组控制（如锅炉水位控制、汽轮机转速调节）、辅机系统（泵、风机）控制，以及电网调度数据交互；
水务行业：城市自来水厂（加药、过滤流程控制）、污水处理厂（曝气、沉淀过程控制），支持与远程泵站的 IED 设备数据集成；
其他关键工业：化工、冶金等领域的连续生产过程控制，兼容第三方设备（如流量计、阀门定位器），实现全流程自动化。
